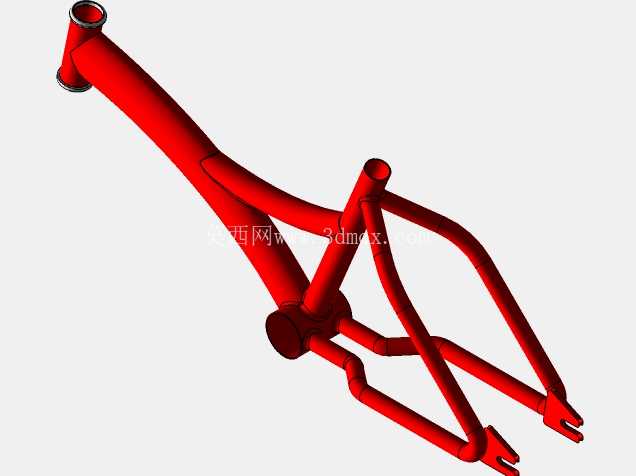

小轮径自行车车架结构三维设计

日常接触的小轮径代步自行车，车架是整个车体的核心承载基体，所有骑行相关的部件都要依托车架完成安装定位，其结构合理性直接决定骑行的操控手感、承载能力与长期使用的结构可靠性。做这类车架的三维结构设计时，首先要捋清楚各个安装接口的边界约束，不能只看外观造型的流畅度，要把每个连接位的配合尺寸、受力方向都落到实体结构上。先看车头位置的头管结构，这里是前叉转向组件的安装位，管材的内径、端面的平行度都要和标准碗组配件匹配，管壁厚度要兼顾转向时的侧向受力，避免转向过程中出现应力集中导致的管材变形，头管和主上管、下管的连接位置要做平滑的过渡衔接，分散骑行颠簸时传递上来的冲击力。主下管是车架上受力最直接的管材，从车头位置一直延伸到中轴安装座，骑行时踩踏的反作用力、前轮遇到颠簸传递的冲击力都会顺着这根管材传递，所以管材的管径设计要比其余辅助管材更粗，和中轴座的连接位置要做补强处理，避免长期踩踏发力出现焊缝位置的疲劳开裂。中轴位置是整个车架的受力核心，五通结构的尺寸要匹配标准的中轴配件，安装端面的同轴度要控制在合理公差范围内，不然装车后会出现曲柄转动卡滞、踩踏发力泄力的问题，五通位置同时连接下管、座管、后下叉三个方向的管材，结构交汇的位置要做圆滑的过渡，不能出现尖锐的结构转角，减少应力集中的风险。座管的安装位要匹配标准口径的座杆，管材的内径公差要保证座杆可以顺畅插入同时不会出现旷量，锁紧结构的位置要避开管材的应力集中区，避免锁紧时造成管材变形。后三角部分的结构设计，后上叉和后下叉共同组成后轮的安装空间，后叉末端的开档尺寸要匹配标准小轮径车轮的花鼓宽度，叉端的开口槽要保证车轮安装后轴杆可以顺利卡入，同时槽位的方向要兼顾车轮拆装的便利性，后下叉的长度要匹配对应尺寸的轮径，避免车轮转动时和车架管材出现剐蹭，后上叉从座管位置延伸到后轴端，和后下叉形成稳定的三角支撑结构，提升后轮位置的结构刚性，保证骑行时后轮不会出现左右晃动。设计过程中还要考虑各个部件的安装间隙，比如后轮安装后和座管之间的距离要预留出轮胎的跳动空间，避免颠簸时轮胎摩擦车架；走线的位置要提前在管材上预留对应的过线孔位，保证刹车、变速线管可以顺畅布置，不会出现线管弯折角度过大影响操控手感的问题。整个车架的管材弯折角度要结合骑行的几何设定，比如头管的角度、座管的后倾角度、后下叉的长度，这些参数共同决定了骑行时的重心位置，小轮径车型本身轮径小，重心设计要兼顾低速骑行的稳定性和转向的灵活性，不能照搬大轮径自行车的几何参数，要根据轮径尺寸调整各个管材的角度和长度，避免骑行时出现容易翘头或者转向过于灵敏难以控制的问题。管材之间的连接位置，在三维建模时要做连续的曲面过渡，模拟实际焊接工艺的焊缝填充效果，提前排查各个连接位置是否存在结构干涉，比如曲柄转动时会不会和后下叉剐蹭，前轮转向到最大角度时会不会和下管碰撞，这些安装边界的校验都要在三维模型阶段完成，避免后续开模或者制作样件时出现结构问题。从实际使用场景来看，这类小轮径车架多用于短途代步、儿童骑行或者特技小轮车的基础载体，结构设计上除了满足常规的承载需求，还要考虑不同使用场景下的受力特点，比如用于特技动作的车型要在后叉、五通位置额外做结构补强，提升抗冲击能力；用于儿童代步的车型要适当降低重心高度，提升骑行时的稳定性，避免侧翻风险。整个车架的外形没有多余的冗余结构，每一段管材的走向都同时兼顾受力传递和安装空间的需求，没有为了造型刻意增加不必要的结构，在保证结构强度的前提下尽可能控制整体重量，让骑行时的操控更轻便。
