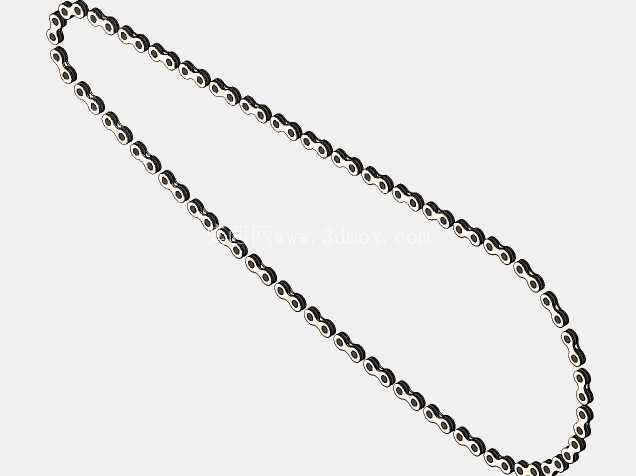

自行车传动用闭合循环滚子链条结构

日常接触的人力两轮代步工具中，循环滚子链条是把脚踏曲柄的扭矩传递到后轮花鼓的核心中间部件，没有这套闭合的挠性传动结构，人力输入的动力没法高效传递到驱动轮，整车也就失去了代步的核心功能。不同于同步带的齿形啮合传动，滚子链靠外链板、内链板、销轴、套筒、滚子五个核心零件的铰接配合，能在中心距较大的两轴之间实现稳定的扭矩传递，同时允许传动过程中存在一定的多边形效应带来的动载荷，适配自行车骑行过程中频繁变速、颠簸路面带来的轴距微小变动。

做这套链条的三维结构时，首先要明确单节链节的铰接转动边界：每一节外链板和内链板通过销轴过盈压装外链板、间隙配合套筒的方式，保证相邻链节能绕销轴自由转动，转动角度范围要适配常用牙盘与飞轮的最小啮合齿数，避免链节卡滞导致跳齿。滚子是套在套筒外侧的活动零件，和链轮齿廓接触时可以自由转动，把滑动摩擦转化为滚动摩擦，大幅降低骑行过程中链轮齿面和链条的磨损量，这也是为什么长期使用的链条如果滚子卡滞，会快速磨坏牙盘和飞轮齿形的核心原因。

从安装边界来看，闭合后的链条总长度要适配对应车型的后拨链器调节行程，既不能过长导致低速颠簸时链条松脱掉链，也不能过短导致后拨张紧行程用尽、变速时无法顺畅切换到最大飞轮片。单节链节的节距是核心尺寸参数，常规代步自行车的链条节距统一为12.7mm，对应行业通用的链轮齿距参数，保证和市面上绝大多数标准牙盘、飞轮的啮合兼容性，建模时如果节距出现0.1mm以上的累积误差，装配到整车上就会出现啮合卡顿、传动异响的问题。

实际应用场景里，这套循环链条除了普通民用自行车，也能适配小轮径表演车、山地车、城市通勤电助力车的传动系统，只要是采用单速或者外变速结构的两轮车型，都能通过调整链节数量来适配不同的车架轴距。设计过程中要注意链板的冲压成型结构，内外链板都采用8字形的落料外形，既保证了链板孔位周边的材料强度，能承受骑行过程中瞬时大扭矩的拉伸载荷，又能尽可能减轻链条自身的重量，降低传动系统的转动惯量，让起步踩踏时的动力响应更直接。

销轴的两端采用铆压结构，防止链条在长期往复弯折过程中销轴从外链板脱出，建模时要还原铆压后的端头膨大结构，不能简单做成等直径的光轴，否则和实际生产的零件结构存在偏差，后续做装配仿真或者有限元强度分析时会出现应力计算失真的问题。套筒和内链板之间采用过盈压装，和销轴之间保留足够的间隙存储润滑脂，长期使用时润滑脂能在销轴和套筒的摩擦面形成油膜，降低铰接位置的磨损速率，延长链条的整体使用寿命。

从传动特性来看，这种闭合循环链的传动效率能达到95%以上，远高于普通皮带传动的效率，而且能承受更大的瞬时冲击载荷，比如骑行过程中突然发力爬坡、过坑洼路面时的瞬时拉力，都能通过链板的弹性形变和铰接结构的间隙缓冲掉，不会出现传动件断裂的问题。建模时要注意每一节链节的铰接配合关系，装配完成后要做链轮啮合的运动仿真，验证链条在绕经牙盘和飞轮时的弯折角度是否在允许范围内，有没有出现链节和齿廓干涉的情况，尤其是在最大牙盘搭配最小飞轮、最小牙盘搭配最大飞轮这两个极限变速档位下，要保证链条的横向弯折角度不会超过链节的允许偏摆量，避免出现变速卡滞或者链条异常磨损的问题。

很多新手建模时容易忽略滚子和套筒之间的间隙，把两者做成固定连接的一体结构，实际上滚子必须能绕套筒自由转动，才能在和链轮齿接触时通过滚动降低磨损，如果做成一体结构，仿真出来的摩擦阻力会远大于实际值，也不符合真实零件的装配关系。另外链板的边缘都做了微小的倒角处理，一方面是冲压生产时的工艺需求，避免落料后的锐边割手，另一方面也能减少链条和变速器导板、车架后叉之间的摩擦剐蹭，避免骑行过程中掉漆或者异常异响。

这套循环链条作为成熟的标准化传动部件，所有尺寸都遵循通用的传动链标准，不需要做定制化的尺寸修改，只要根据实际的传动中心距调整链节总数，就能适配不同规格的车型传动需求。在做整车装配时，链条的张紧度是核心调试参数，普通单速车的链条张紧度要保证上下浮动量在10-15mm之间，外变速车型则依靠后拨链器的弹簧张力自动张紧，不需要手动调节张紧度，但要保证链条总长度在拨链器的张紧行程范围内，避免极端档位下张紧弹簧失效或者拉伸过量。
