适用于3D打印的简易直通式球阀结构

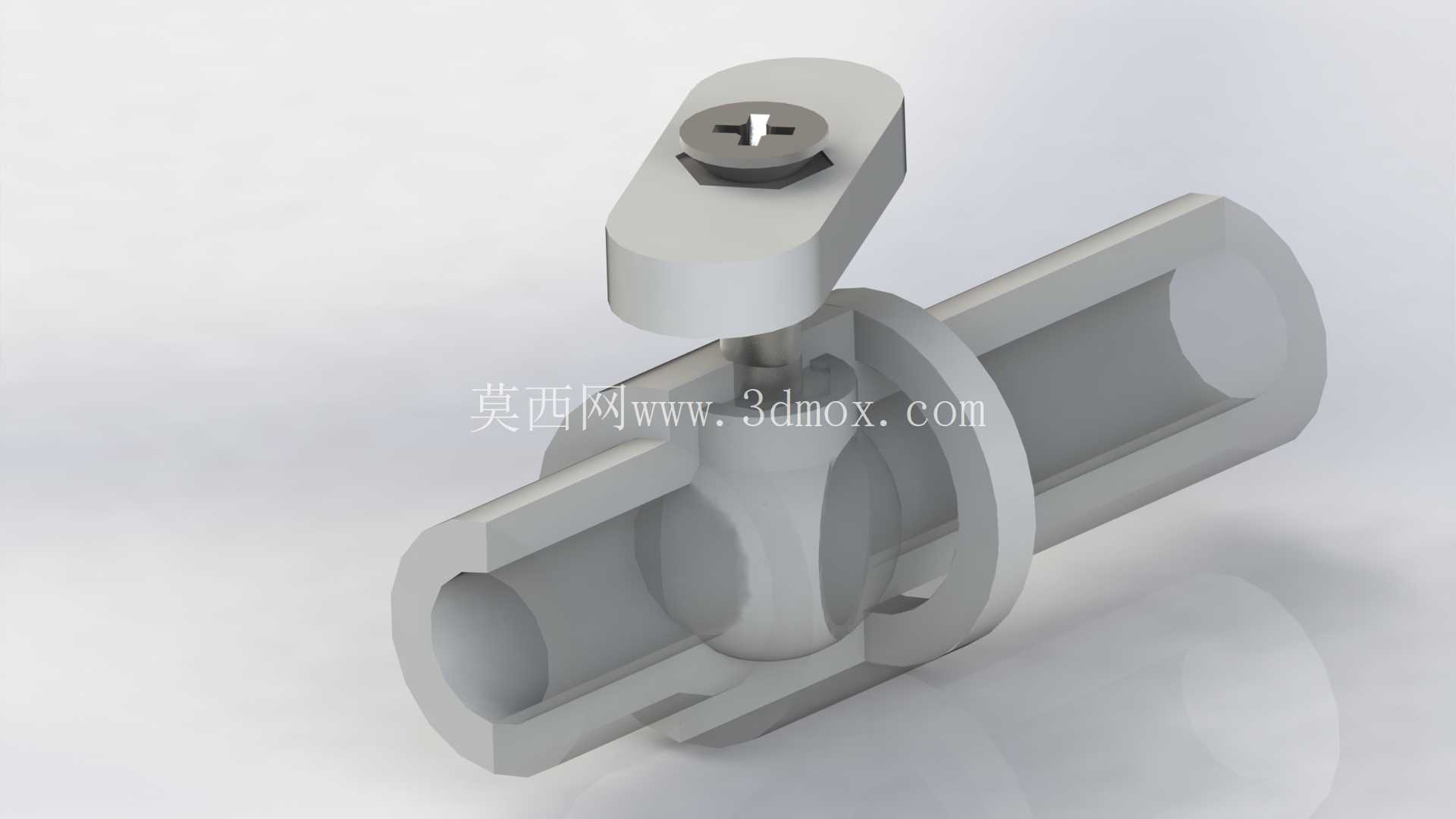

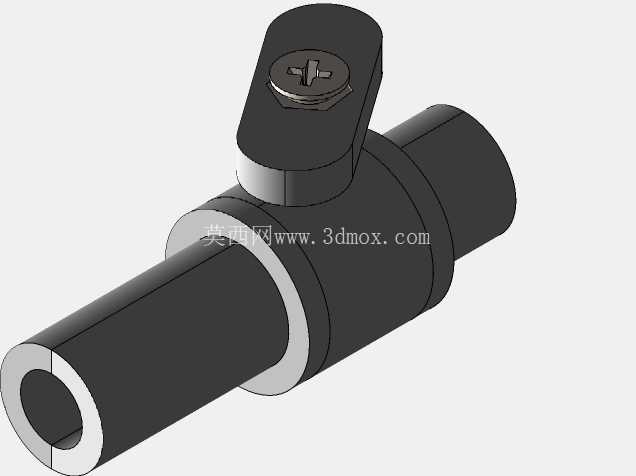

　　这款手动球阀结构的设计初衷，是适配桌面级FDM3D打印的成型特性，无需额外支撑结构即可完成整体打印，可直接用于小型流体管路的通断控制场景，比如实验室小型水循环回路、桌面级创客项目的水路控制、家用小型净水装置的支路开关，也可作为教学演示道具，直观展示球阀的内部工作原理。从结构功能来看，该球阀采用经典的浮动球直通式结构，中间的球形阀芯开有与管路通径一致的通孔，顶部的一字型手柄与阀芯上端的扁位直接配合，转动手柄90度即可实现管路的全开与全关，没有额外的行程冗余，操作手感直接，没有多余的传动间隙。

　　设计过程中特意简化了传统金属球阀的密封结构，考虑到3D打印材料本身的摩擦特性与密封性能，将阀芯与阀体的配合面做了0.2mm的间隙预留，既保证阀芯转动顺畅不会卡滞，又能在低压流体场景下依靠材料本身的形变实现基础密封，不需要额外加装密封圈、密封垫等外购件，打印完成后简单去除支撑毛刺即可组装使用，甚至可以将阀体与两端连接结构做成一体打印，减少装配环节。从安装边界来看，两端的接口采用等径圆柱直通结构，可直接适配同外径的软管插接，也可根据实际使用需求在接口外圆打印出倒刺结构，提升软管连接的防脱能力；整体外形没有突出的尖锐结构，手柄转动范围完全在阀体自身的投影轮廓内，不会和周边安装的其他管路、结构件产生运动干涉，安装时不需要预留额外的手柄转动避让空间，适合在紧凑的小型设备内部布置。

　　不同于工业级金属球阀的多零件拆分设计，这款结构将阀体做成了对称的对开式？不，实际是整体式阀体结构，阀芯从顶部的阀杆安装孔装入后，再装入阀杆与手柄，整体零件数量仅3个：阀体、带阀杆的球形阀芯、顶部手柄，没有额外的紧固件、密封件，打印完成后仅需将阀芯从阀体顶部压入，再将手柄卡入阀杆顶端的扁位即可完成组装，装配时间不超过10秒，非常适合快速原型验证、创客DIY项目使用。在实际使用场景中，这款球阀可承受0.2MPa以内的常温流体压力，适合控制水、低粘度冷却液等无腐蚀性流体，不适合高温、高压、强腐蚀的工业管路场景；阀芯的通孔与两端管路完全对中，全开状态下流体阻力极小，不会出现明显的节流压降，通流能力与同通径的直通管路基本一致。

　　设计时特意将阀杆与阀芯做成一体化结构，避免了传统球阀阀杆与阀芯连接松动的问题，同时在阀体顶部的阀杆配合位置做了加厚处理，反复转动手柄也不会出现阀杆位置开裂的问题，足够满足小型项目的使用寿命要求。外形尺寸上，整体长度与通径的比例控制在3:1，阀体中部的最大外径为通径的1.8倍，整体结构紧凑，重量仅为同通径金属球阀的十分之一不到，不会对小型管路造成额外的负重，适合在轻量化的3D打印设备、小型实验装置上使用。
