适用于3D打印的简易直通式球阀结构

　　这款手动直通球阀的结构设计完全围绕小尺寸流体管路的快速搭建需求展开，核心适配3D打印工艺的成型特性，省去了传统金属球阀复杂的多组件装配公差预留，整体采用一体化集成式结构思路，将手柄限位结构、阀体密封贴合面、流道腔体整合在最小的安装空间内。从实际应用场景来看，这类结构多用于桌面级流体实验回路、小型水冷散热管路、创客DIY的低压流体输送装置中，不需要承受高压工况，常规工作压力不超过0.2MPa，适配的管路通径在10-15mm区间，完全能满足小流量流体的通断控制需求。

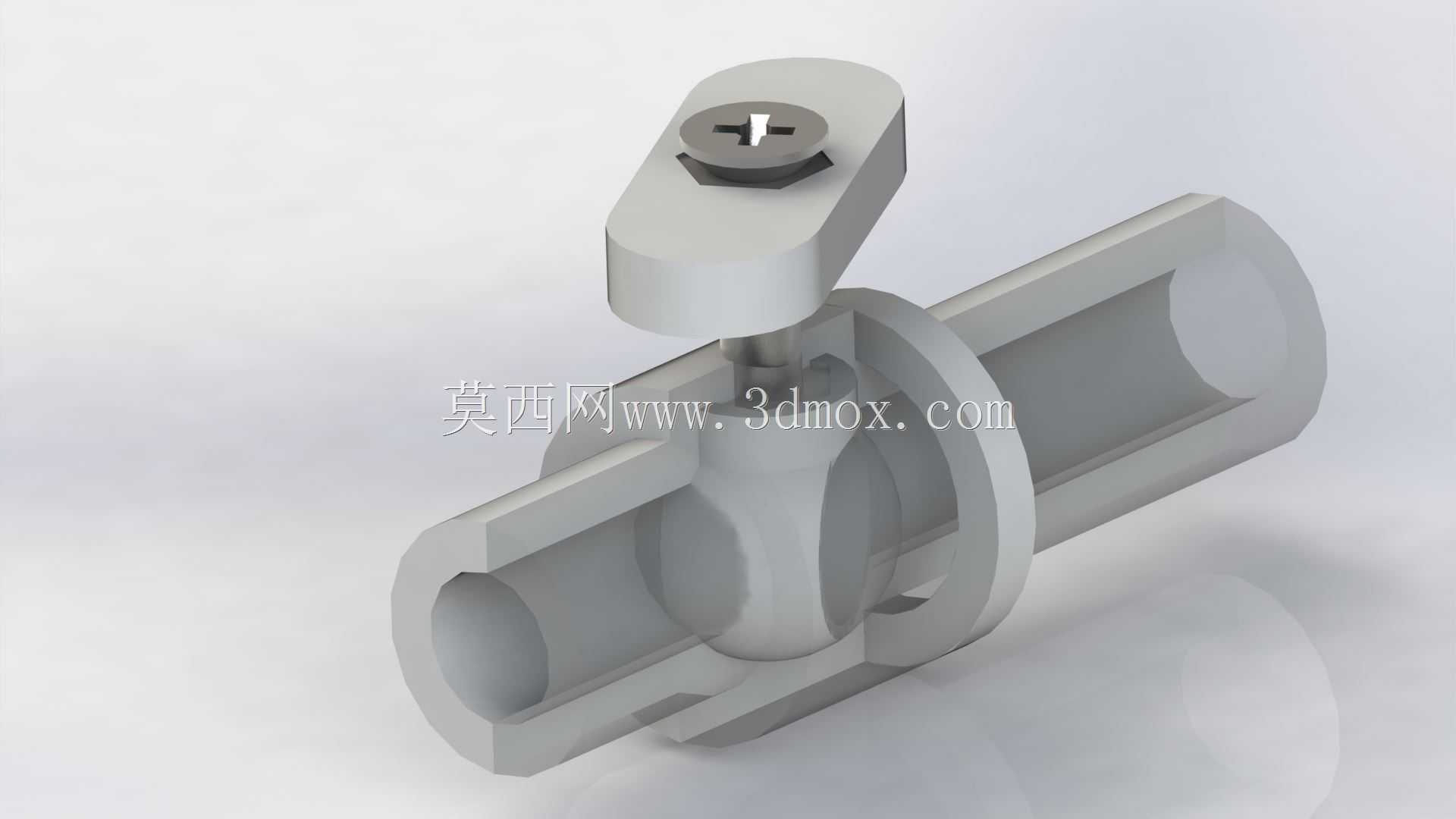

　　设计过程中首先考虑的是3D打印的成型可行性，阀体两侧的连接端采用平直外圆结构，既可以直接粘接标准软管，也可以后期攻丝加工出外螺纹对接硬管，没有设计传统法兰连接的凸缘结构，就是为了减少打印过程中的支撑用量，降低后期打磨处理的工作量。中部的球体密封腔采用对称式剖分贴合结构，打印完成后不需要复杂的配磨工序，依靠PLA或者PETG材料本身的轻微形变就能实现低压下的密封效果，球体与阀杆采用一体化设计，省去了传统球阀的阀杆密封填料结构，避免了小尺寸结构下填料安装空间不足的问题。

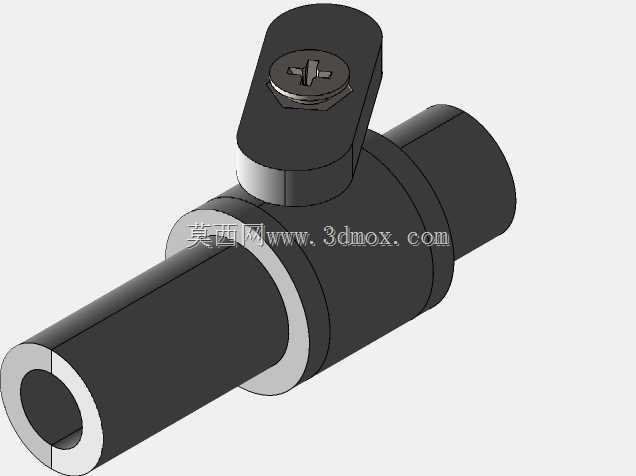

　　手柄部分的设计特意做了扁平化加长处理，旋转90度即可实现全开全关的状态切换，手柄端部的一字槽既可以用手直接拧动，也可以配合一字螺丝刀施加更大的锁紧力矩，手柄下方的限位凸台直接集成在阀体上端面，不需要额外加装限位销钉，旋转到全开或者全关位置时会自动卡止，避免操作过位导致球体密封面错位。流道部分采用等径直通设计，没有做缩径处理，全开状态下流体阻力极小，不会出现小通径阀门常见的流阻过大导致的流量衰减问题，球体中部的通孔与阀体流道完全对中，介质流经时不会产生明显的紊流，对于输送低粘度的清水、冷却液等介质完全适用。

　　安装边界方面，整个阀体的总长度控制在60mm以内，中部最大外径32mm，手柄旋转时的最大外伸尺寸不超过45mm，在狭小的设备内部空间里也能完成安装操作，不需要预留过大的操作空间。阀体两端的连接段长度各为15mm，足够插入标准软管后使用管箍锁紧，不会因为连接段过短导致管路脱落。整个结构没有采用任何金属嵌件，完全可以通过单一材料打印完成，打印时只需要在球体与阀体的配合面预留0.2mm的间隙，就能保证球体转动灵活不会卡滞，同时又不会因为间隙过大导致泄漏量超标。

　　从结构可靠性角度来看，这种简化设计的球阀虽然不能用于工业高压管路，但在低压民用、DIY实验场景下的使用寿命完全能满足需求，没有易损的密封橡胶件，不存在橡胶老化导致的密封失效问题，长期使用只需要定期清理流道内的杂质即可，维护成本极低。设计时特意将所有的转角处都做了R2以上的圆角过渡，既避免了3D打印过程中尖角位置的层间开裂问题，也减少了流体在转角处的阻力，同时避免了安装操作时尖角划伤操作人员的风险。阀杆与阀体上端的配合面做了加长导向处理，长度达到8mm，即使频繁开关操作，阀杆也不会出现倾斜偏移，保证球体始终保持在密封腔的中心位置，不会因为长期使用出现开关卡滞的问题。
