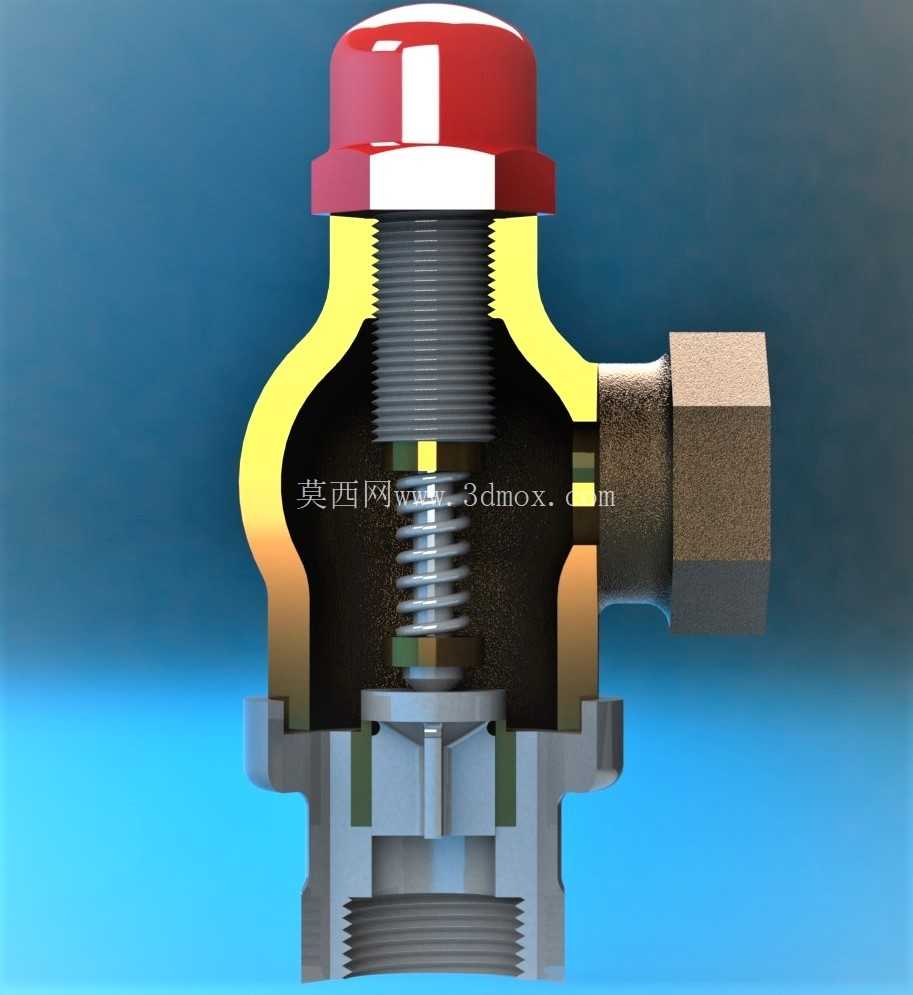

角式安全泄压阀内部结构剖视展示

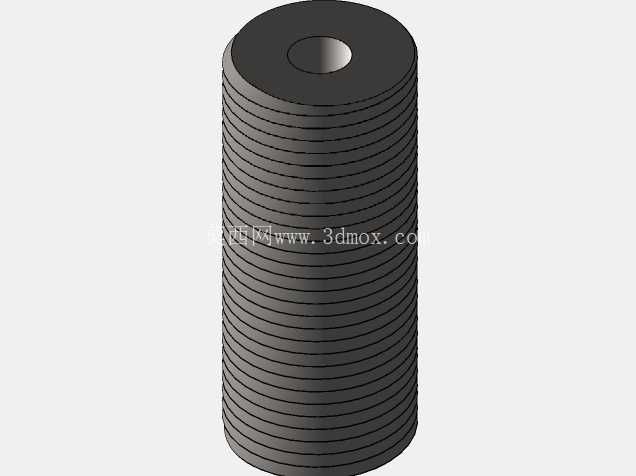

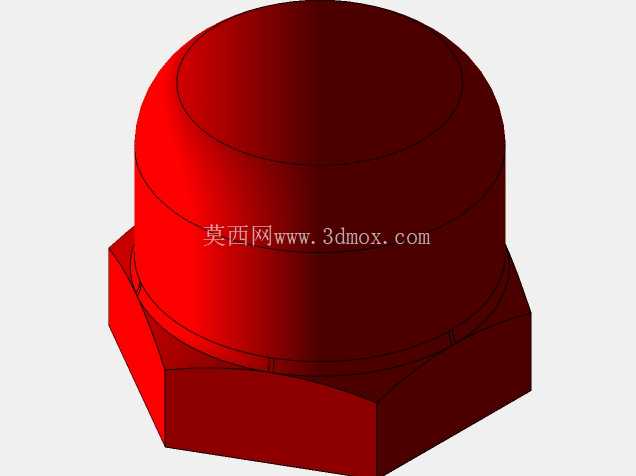

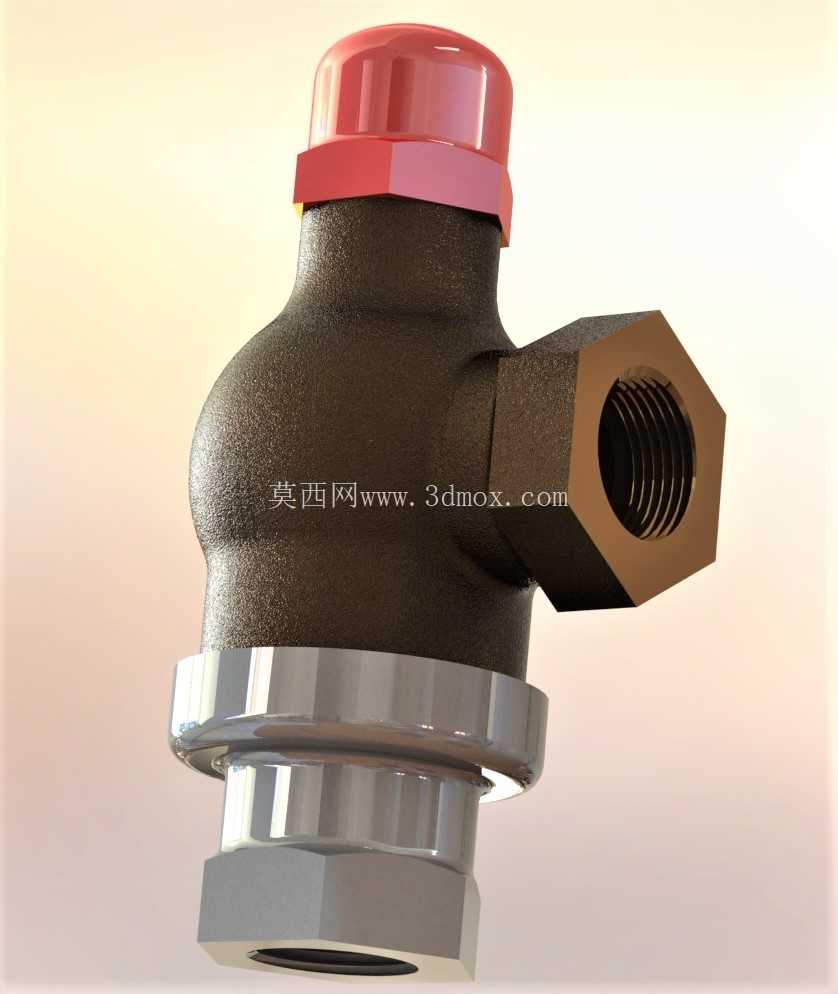

　　这款角形结构的安全泄压装置，主要应用在承压管路、小型压力容器的超压泄放场景，常见于家用供水系统、小型气动回路、低压蒸汽管路的末端防护位置，当管路内部介质压力超过设定阈值时，装置会自动开启泄放多余压力，待压力回落至安全区间后自动复位密封，避免管路或容器因超压出现破裂、渗漏等安全隐患。从剖视结构能清晰看到其核心的弹簧加载式密封结构，顶部的红色防护帽罩住内部的弹簧调节腔，既可以避免外界灰尘、水汽侵入弹簧配合间隙造成卡涩，也能对调节部位起到防误碰的防护作用，避免非专业人员随意调整泄压设定值。

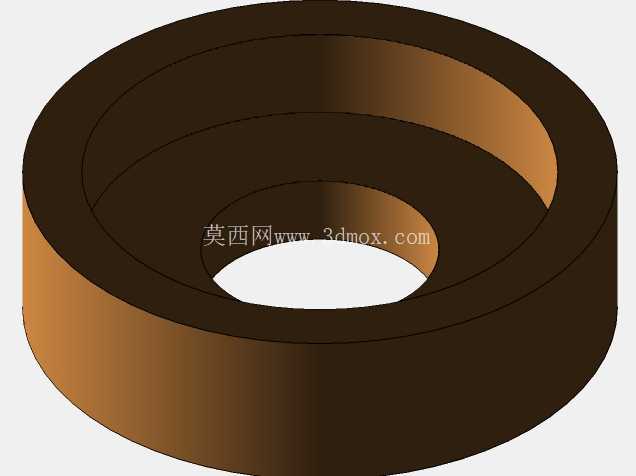

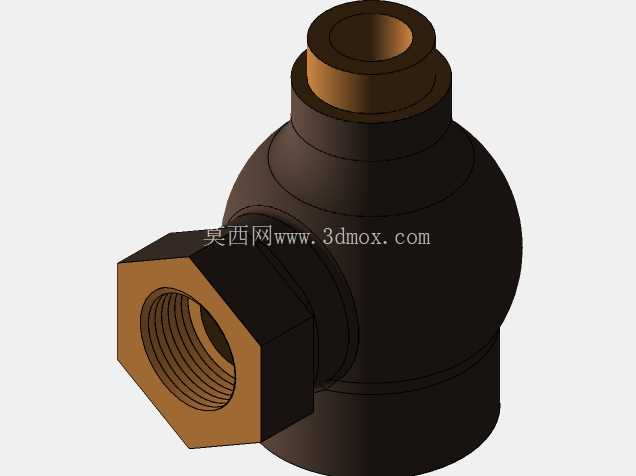

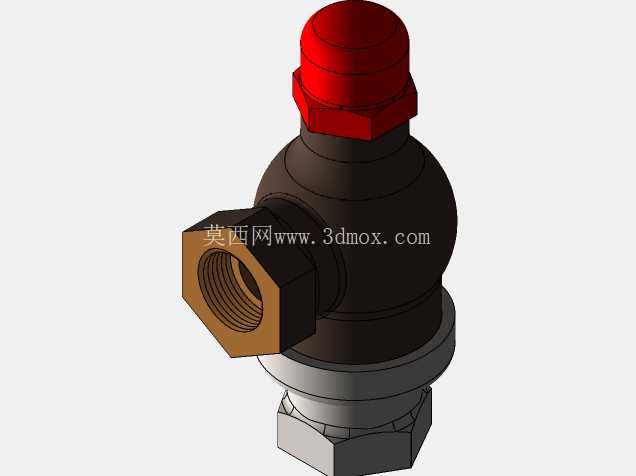

　　阀体采用角式90度流道设计，进出口轴线垂直布置，相比直通式安全阀更适合安装在管路转角位置，不需要额外加装弯头转接，能有效节省安装空间，减少管路转接带来的泄漏点。内部的阀芯采用锥面密封配合结构，弹簧预紧力直接作用在阀芯上部，正常工况下阀芯在弹簧推力下紧贴阀座密封面，阻断介质流通通道；当进口侧介质压力升高，作用在阀芯密封面的向上推力超过弹簧预紧力时，阀芯向上抬升，介质从阀芯与阀座的间隙处流向侧置的出口，完成泄压动作。设计过程中需要重点匹配弹簧刚度与阀芯有效受压面积的对应关系，确保泄压开启压力、回座压力符合对应工况的标准要求，弹簧的工作行程需要预留足够余量，避免全开状态下弹簧并圈造成卡滞。

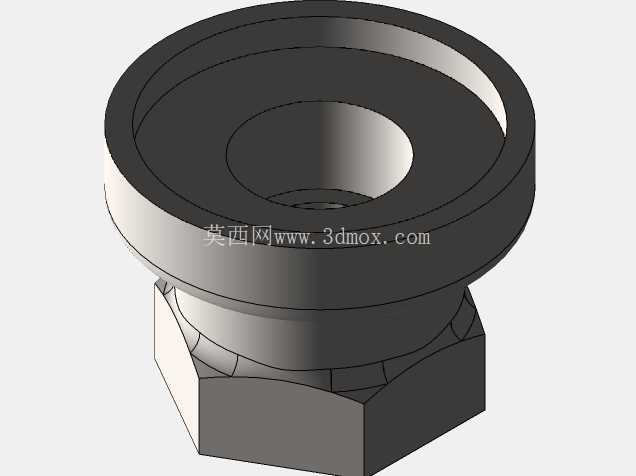

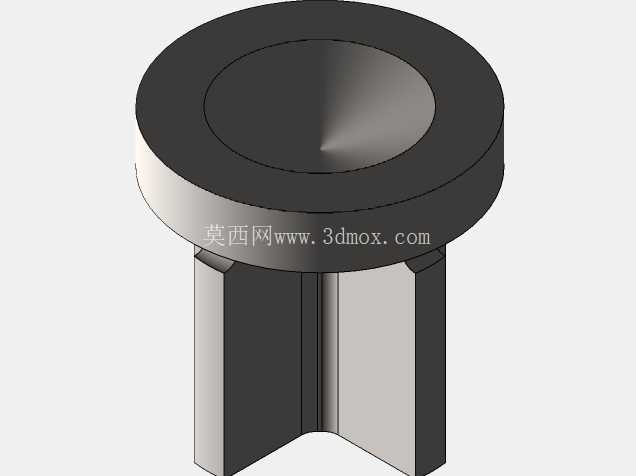

　　阀体下部的外螺纹接口用于接入承压管路，侧部的外螺纹接口用于连接泄放导流管路，安装时需要保证阀体垂直布置，避免倾斜安装造成阀芯偏磨、弹簧受力不均，进而导致密封失效或者泄压压力偏差。从结构尺寸来看，这款阀属于小通径低压类安全泄压阀，整体结构紧凑，内部流道做了圆弧过渡处理，能减少介质泄放时的流阻，降低泄放过程中的振动与噪音。阀芯导向部位设置了均匀分布的导向筋，既可以保证阀芯上下动作的同轴度，避免启闭过程中出现卡偏，也能对介质流起到一定的整流作用，减少高速介质对阀芯的偏冲。密封面的加工精度直接影响阀门的密封性能，设计时要求密封面的粗糙度达到Ra0.8以下，配合面的同轴度公差控制在0.02mm以内，避免长期使用后出现密封面冲蚀、泄漏的问题。

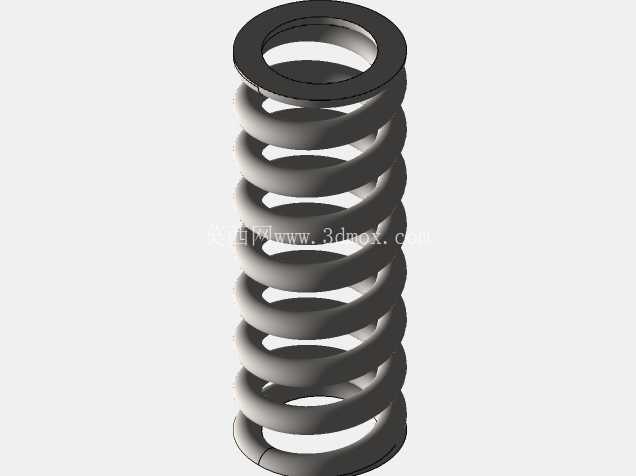

　　弹簧选用经过防锈处理的弹簧钢材质，保证长期压缩状态下的弹力稳定性，避免因锈蚀造成弹力衰减，导致泄压值偏移。阀体主体采用金属材质压铸成型，流道内部无明显的铸造披锋，减少介质流动时的阻力，同时保证阀体本身的承压强度满足工况要求，在1.5倍额定压力下不会出现变形、开裂问题。在实际选型应用中，需要根据管路的工作压力、介质类型匹配对应的弹簧刚度与密封材质，如果用于水介质工况可选用丁腈橡胶密封副，如果用于低压蒸汽工况则需要更换为耐温的氟橡胶或者金属硬密封结构，避免密封件长期在高温下老化失效。安装时要注意泄放口的朝向，避免泄放时的高温高压介质直接冲向人员或者周边设备，必要时可在泄放口连接导流管将介质引至安全排放位置。日常维护过程中，需要定期扳动顶部的提升扳手检查阀芯是否存在卡滞，清理密封面附着的杂质，避免因杂质卡垫造成密封面泄漏，保证超压工况下阀门能可靠动作。
