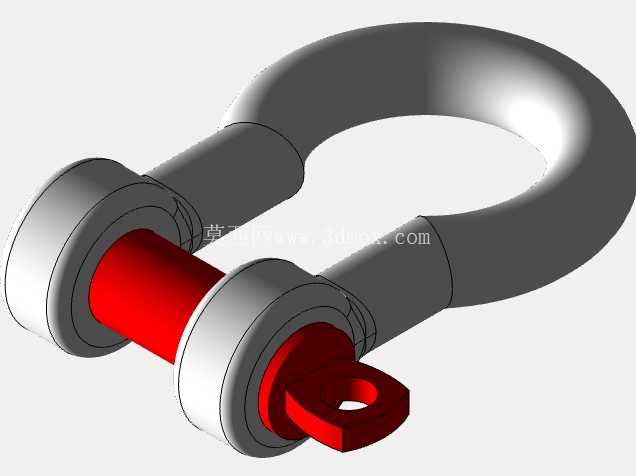

32mm直径高强度弓形起重卸扣结构设计

在起重吊装、索具连接、重型设备移位、户外重型挂载、船舶系泊、钢结构临时固定等作业场景里，卸扣是最常用的可拆卸连接承载件，本次设计的32mm直径卸扣，核心针对额定载荷范围内的重载连接需求，解决传统焊接吊环不可拆卸、连接灵活性差的问题。从实际工程使用的痛点出发，设计阶段首先考虑的是受力路径的合理性，弓形环体的圆弧过渡段没有采用生硬的直角转折，所有受力截面的变化都做了平滑过渡，避免应力集中在长期交变载荷下引发的疲劳裂纹，这一点在频繁拆装、反复受载的吊装作业里尤为关键，很多现场出现的卸扣断裂故障，根源都在于截面突变位置的应力集中没有处理到位。

销轴部分采用带保险挡片的插装式结构，区别于传统的螺纹销轴，这种结构在安装时不需要反复旋转销轴拧入螺纹孔，只需要将销轴穿入环体两端的同轴孔后，旋转端部的红色保险挡片至限位位置，即可完成锁止，大幅提升高空作业、狭小空间内的拆装效率，同时避免了螺纹在长期受载、沾染泥沙后出现的锈死、滑牙问题，在港口、矿山这类多粉尘、高湿度的作业环境里，这种结构的维护成本远低于螺纹式销轴。环体的截面采用圆形截面设计，相较于D形卸扣的直段结构，弓形环体能够更好地适配多方向的载荷输入，当吊索具出现小角度偏载时，圆弧段可以自动调整受力分布，不会出现局部载荷过载的情况，32mm的本体直径对应的额定载荷覆盖了常规车间设备移位、中小型钢结构吊装、货运船舶的甲板系泊等多数通用作业场景。

安装边界方面，环体两端的销轴孔同轴度公差控制在0.05mm以内，销轴与孔的配合采用间隙配合，间隙量控制在0.1-0.2mm之间，既保证拆装时的顺畅度，又不会因为间隙过大导致受载时出现冲击载荷，保险挡片的旋转行程做了机械限位，挡片旋转至锁止位置后会与环体端部的凸台卡合，不会因为作业过程中的振动自行松脱，不需要额外加装开口销等防松零件，减少了现场作业的零件丢失风险。设计过程中针对环体的受力做了截面校核，最薄弱的圆弧段截面在额定载荷下的安全系数达到4倍以上，满足起重索具的行业安全规范要求，销轴的剪切面做了表面淬火处理，表面硬度达到HRC40-45，芯部保持足够的韧性，避免受冲击载荷时出现脆断。

从实际使用的适配性来看，该卸扣可以直接搭配钢丝绳索具、吊装带、链条索具使用，环体的内净空尺寸足够容纳两根直径16mm的钢丝绳同时挂载，也可以适配常规的吊钩、吊环连接，不需要额外加装过渡连接件。在临时钢结构搭建、舞台重型设备挂载、重型货车的货物捆绑固定场景中，这种快拆式卸扣的优势非常明显，不需要携带额外的拆装工具，徒手即可完成锁止和拆卸，作业效率比传统螺纹卸扣提升60%以上。同时环体的表面做了氧化防锈处理，在户外露天存放的环境下也不会轻易出现锈蚀，适合在基建工地、物流堆场这类缺乏定期维护条件的场景中长期使用。设计时还考虑了堆叠存放的便利性，环体的外形没有突出的尖锐棱角，多个卸扣堆叠存放时不会互相卡滞，销轴的端部挡片做了圆角处理，搬运过程中不会划伤作业人员的手部，也不会刮损配套的吊索具表面，减少吊索具的异常磨损。
