管道装夹固定式管虎钳结构设计

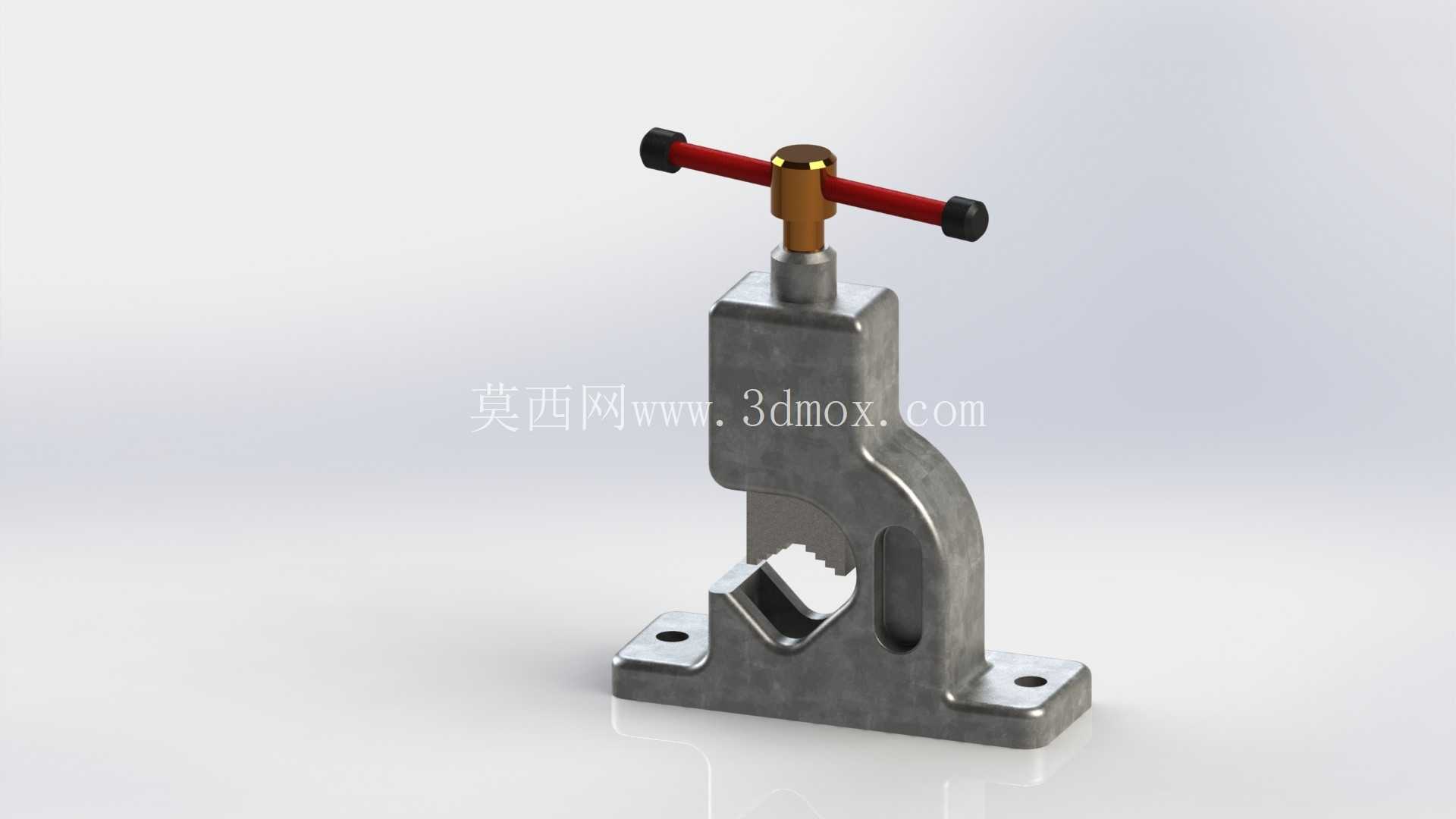

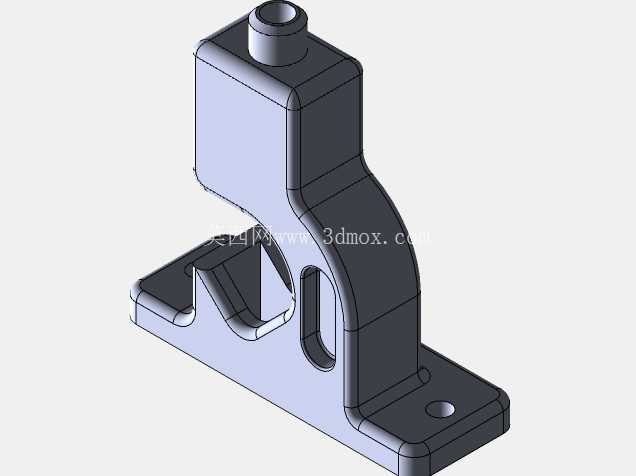

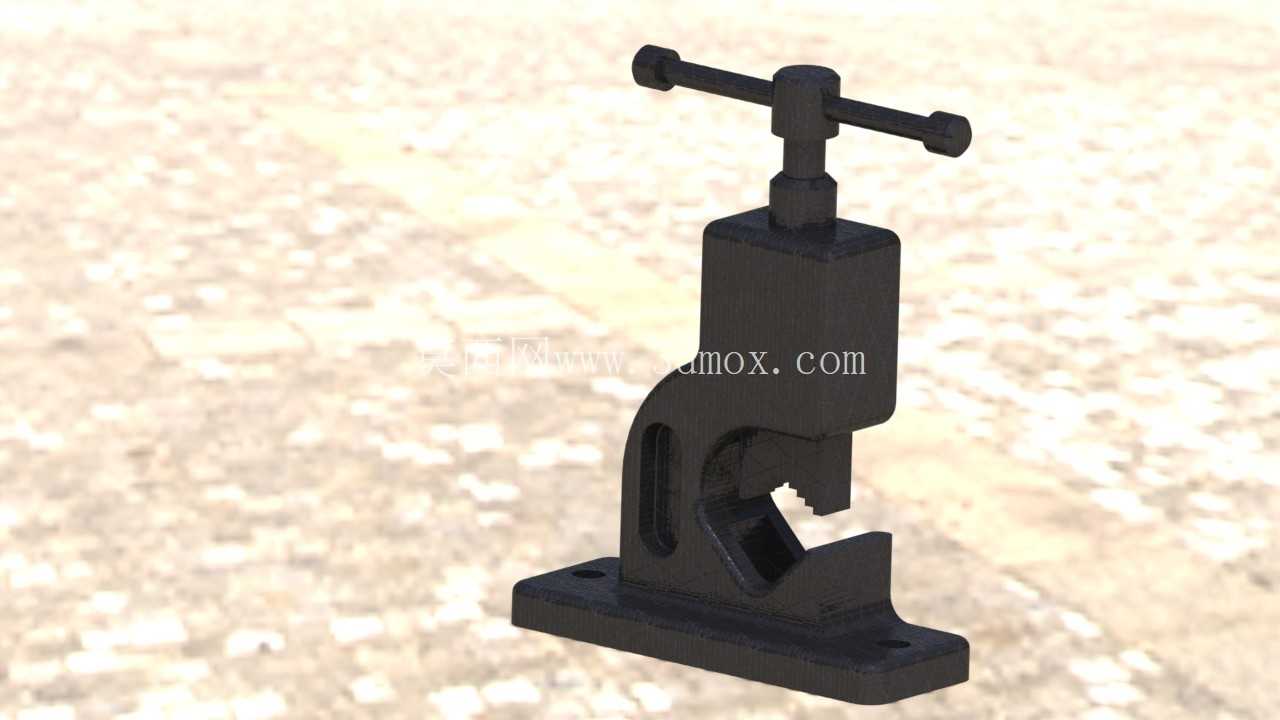

　　在管线预制、五金维修、小型管件加工的作业场景里，管虎钳是工位上不可或缺的基础装夹部件，区别于普通平口虎钳的平面夹持逻辑，这款管虎钳专门针对圆形截面的管状工件做了适配性结构设计，能解决普通台虎钳夹圆管易打滑、夹伤管壁、装夹同轴度差的常见问题。从结构设计逻辑来看，整体采用L型一体式铸造基体作为承载主体，底座延伸出两个带安装孔的固定支脚，安装孔位做了沉头处理，适配M8规格的内六角螺栓，可直接固定在木质或钢制钳工工作台台面上，两个安装孔的中心距为120mm，底座总宽度控制在140mm，整体安装占用台面的投影尺寸为140mm*180mm，不会过多占用工位操作空间，同时基体背部做了圆弧过渡的加强筋结构，在夹紧受力时能避免钳身出现侧向形变，保证装夹刚性。

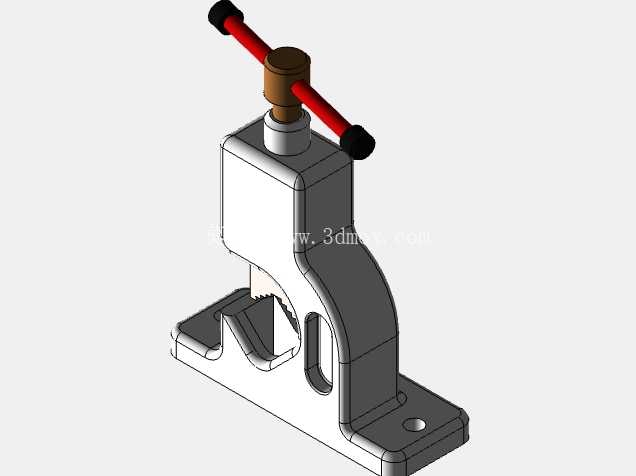

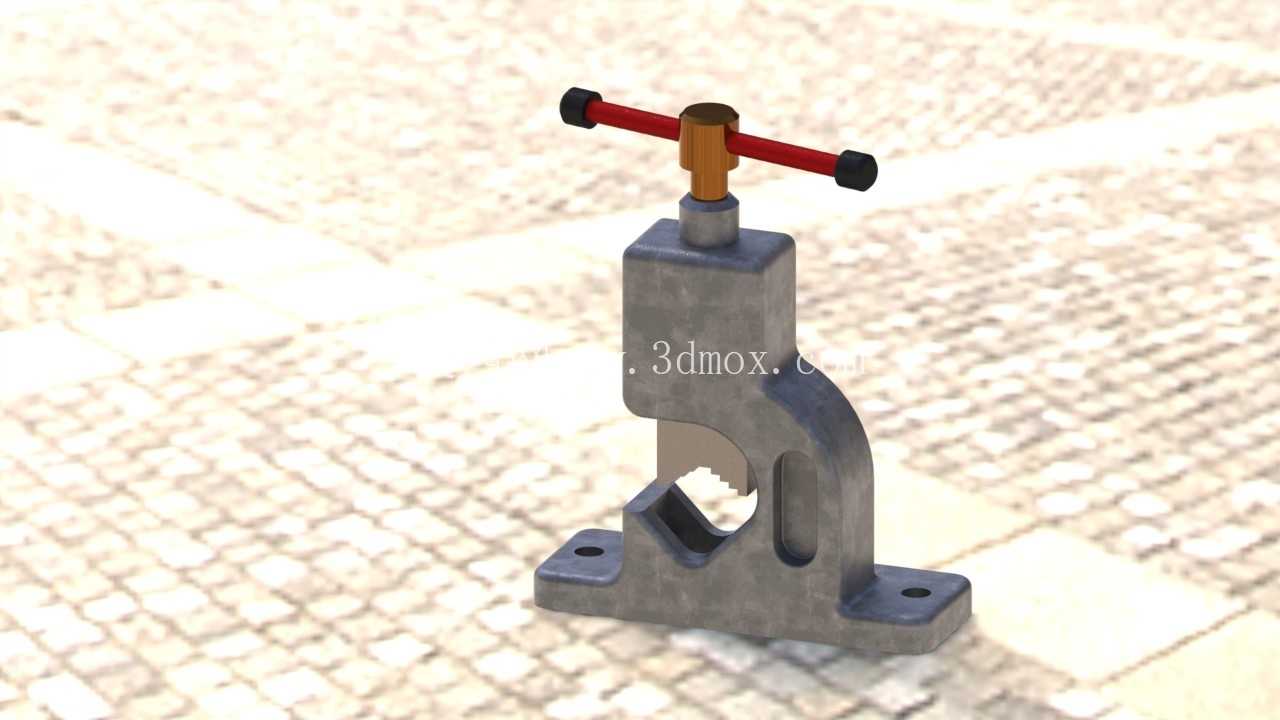

　　夹持部分采用上下配合的半圆锯齿钳口设计，下钳口直接集成在基体的开口位置，做了V型与半圆结合的齿形结构，上钳口通过梯形丝杆带动做上下进给运动，丝杆顶端配套T型转动手柄，手柄两端套有防滑绝缘胶套，操作时无需额外加力杆，单手即可转动手柄完成预紧，双手施力时可提供最大12kN的夹紧力，足以满足DN15到DN50规格的金属管、硬塑管的装夹需求，钳口的锯齿做了淬火处理，硬度达到HRC45-50，长期使用不会出现齿形磨损失效的问题，同时齿尖做了微小的圆角处理，夹紧时不会过度切入管壁造成工件表面损伤，针对薄壁铜管、铝管等易变形管件也能提供稳定夹持而不夹扁工件。

　　在实际作业场景中，这款管虎钳可独立作为工位装夹工具使用，也可作为台虎钳的扩展配套附件，完成管道切割、套丝、坡口打磨、管件焊接定位等工序的工件固定，相比普通台虎钳搭配V型块的装夹方式，它的夹持同轴度更高，管道装夹后轴线与工作台面平行，在进行套丝、攻丝等回转类加工时，能保证刀具进给方向与管道轴线重合，避免出现螺纹歪牙、坡口偏心的加工缺陷。设计过程中充分考虑了作业中的排屑需求，钳身开口位置预留了足够的落屑空间，加工产生的金属切屑、打磨碎屑不会堆积在钳口位置，日常维护只需用毛刷清理即可，丝杆位置预留了注油孔，定期加注润滑脂即可保证进给顺畅，不会出现卡滞、锈死的问题。

　　T型手柄的转动半径控制在80mm，操作时不会与台面上的其他工具发生干涉，手柄与丝杆的连接采用销钉固定，长期受力也不会出现手柄脱落的问题，钳身整体做了喷塑防锈处理，在潮湿的维修车间、管线预制场地使用也能具备较好的抗锈蚀能力。从安装边界来看，固定后钳口的中心高度距离工作台面为120mm，操作时手臂自然下垂即可完成工件装夹、拆卸的动作，符合人体工程学的操作高度，长时间作业也不会产生过度的肢体疲劳，钳身的最大开口量为60mm，除了圆形管道之外，也可兼容小尺寸的方钢、六角棒等型材的装夹，拓展了工具的使用场景。不同于分体式的管道台虎钳，这款一体式结构的管虎钳没有多余的活动连接部件，整体刚性更强，在承受较大的敲击、扭转外力时不会出现部件错位，适合在粗加工、维修类的重载作业场景下使用，钳口的锯齿采用对称排布设计，夹紧时受力均匀分布在管道的整个圆周接触面上，不会出现局部应力集中导致的管壁变形，针对薄壁不锈钢管这类对装夹损伤敏感的工件，也可在钳口位置配套铜质软钳口垫片，进一步降低装夹对工件表面的损伤，满足高精度管件的加工装夹需求。
