异形扭转弹簧精密结构三维设计

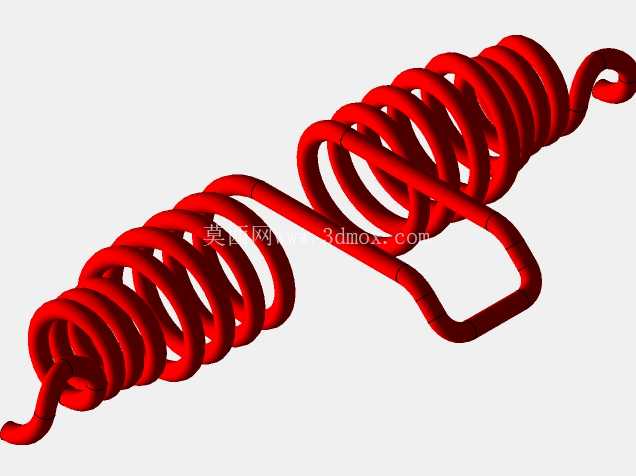

在日常的机械结构设计工作里，扭转弹簧这类弹性元件的应用场景覆盖极广，小到消费电子的翻盖转轴、家电门体的复位结构，大到工业夹具的回弹机构、压铸模具的顶出复位组件、园林工具的操作手柄回位结构，都能见到这类构件的身影。和常规的圆柱螺旋扭转弹簧不同，这款异形扭簧的两端扭臂做了特殊的弯折成型处理，并非传统的直臂或者扭环结构，其中一端扭臂做了近90度的矩形弯折，另一端则是小弧度的弯钩造型，这种结构设计完全是为了适配特定安装空间里的受力点位，避免弹簧在工作过程中与周边结构件发生运动干涉。

从功能特性来看，扭转弹簧的核心作用是在绕簧体中心轴线旋转的过程中储存扭转力矩，对外输出复位扭力，和压缩弹簧、拉伸弹簧的受力方向有本质区别，设计这类弹簧的时候首先要确认的就是安装边界：簧体的外径尺寸需要匹配安装腔的内径预留0.5-1mm的活动间隙，避免弹簧受扭时外径胀大卡滞；两端扭臂的长度、弯折角度必须严格对应安装基座上的卡槽与受力拨点位置，一旦扭臂角度偏差超过2度，实际输出的扭力就会和设计值出现10%以上的偏差，长期工作还会出现扭臂滑脱、应力集中断裂的问题。

做这类弹簧的三维建模时，不能只简单绘制螺旋扫掠路径就结束，首先要根据实际工况计算簧丝的线径：如果是应用在压铸模具的渣包复位结构里，需要耐受150-200摄氏度的工作温度，簧丝一般选用65Mn或者60Si2Mn的弹簧钢材质，线径要根据所需扭力、有效圈数核算剪切应力，确保长期交变载荷下的疲劳寿命满足要求；有效圈数的选择要兼顾扭力输出范围和安装空间，圈数越少，扭转刚度越大，相同扭转角度下输出的扭力越大，但对应的极限扭转角度就越小，设计时需要预留15%以上的扭转余量，避免弹簧扭转到极限位置出现塑性变形。

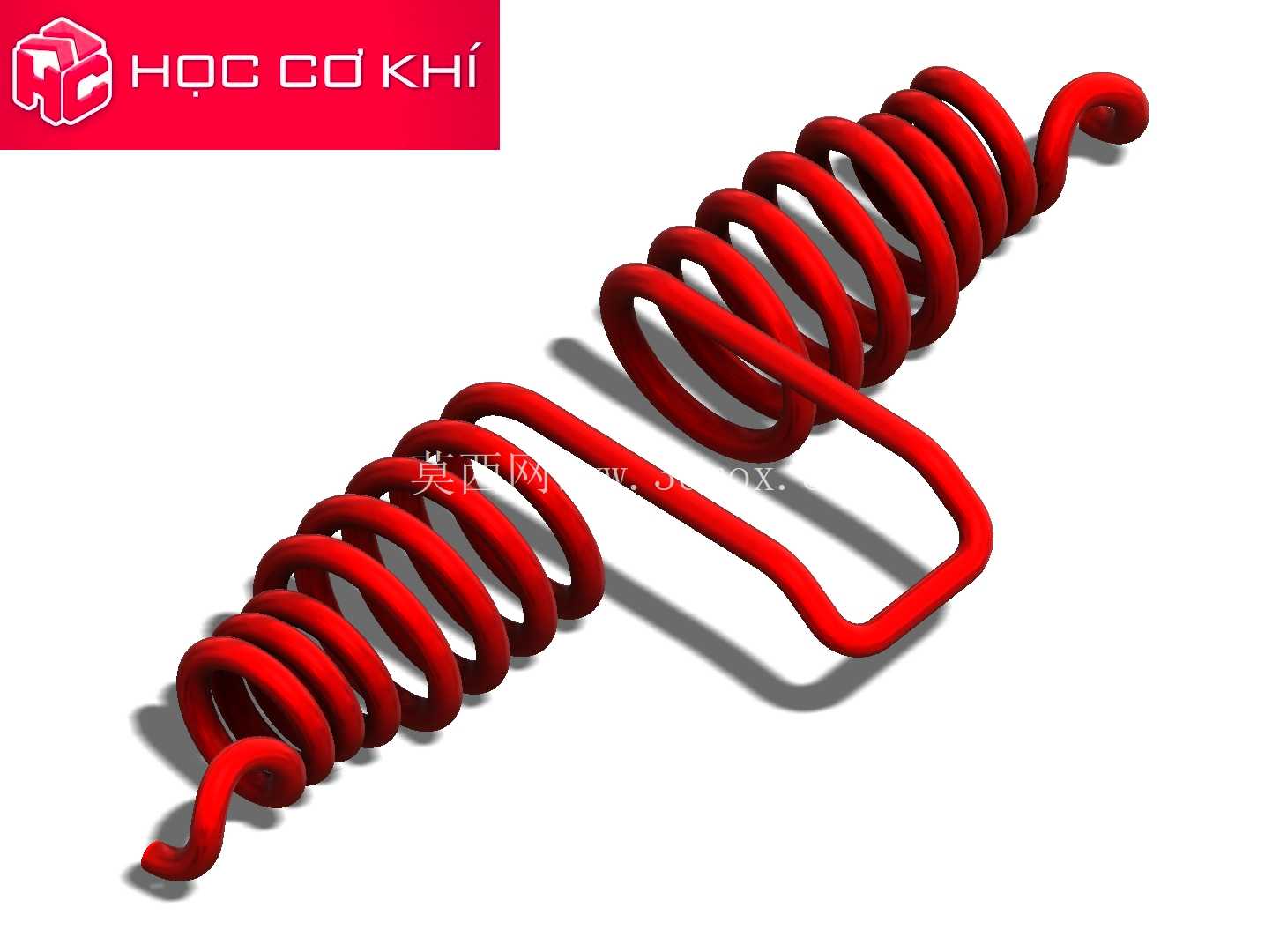

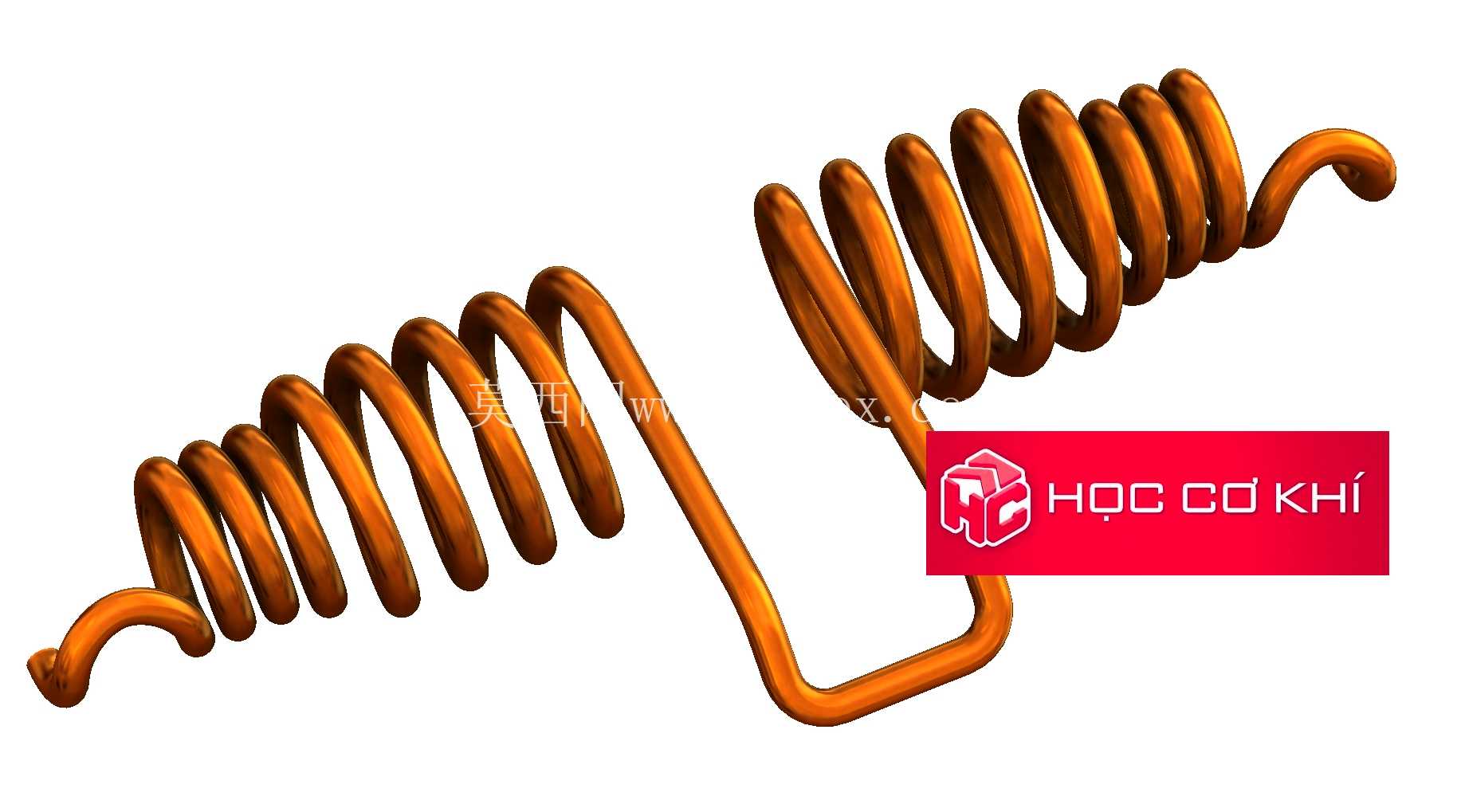

这款异形扭簧的中间弯折扭臂设计，是为了跨避安装路径上的凸台结构，很多设备的内部安装空间非常紧凑，没有多余的位置布置直臂扭簧，这时候就需要对扭臂做定制化的弯折处理，建模的时候要特别注意扭臂和簧体衔接位置的圆角过渡，不能出现直角转折，否则这个位置会成为应力集中点，反复扭转几次就会从衔接处断裂。实际装配的时候，簧体一般是套在定位销轴上，销轴的直径要比簧体内径小0.3-0.8mm，既要保证弹簧能顺畅转动，又不能间隙过大导致弹簧工作时出现偏摆，加剧簧丝的磨损。

在不同的应用场景下，这类扭簧的表面处理也有区别：如果是在普通室内常温环境下使用，做常规的发黑处理即可满足防锈要求；如果是在户外或者潮湿环境下使用，就需要做镀锌或者达克罗表面处理，提升耐腐蚀能力；如果是应用在食品加工设备上，还要选用不锈钢材质的簧丝，满足卫生级要求。设计过程中还要考虑弹簧的预扭转角度，装配时一般会给弹簧预留一个初始预扭角度，让扭臂始终贴紧受力构件，避免设备启停、振动过程中弹簧出现松脱、异响的问题。

很多刚入行的结构设计人员做扭簧选型或者设计的时候，经常会忽略扭臂的受力方向，导致弹簧工作时扭臂受到额外的侧向力，不仅会让实际输出扭力打折扣，还会大幅缩短弹簧的使用寿命，正确的受力方向应该是让扭力完全沿着簧体的圆周切线方向作用，扭臂只承受纯扭转力矩，不额外承受弯折力。另外还要核算弹簧的并紧长度，确保在最大扭转角度下，相邻的簧圈不会出现挤压并紧的情况，否则弹簧的刚度会出现非线性变化，无法满足设计的扭力输出要求。
