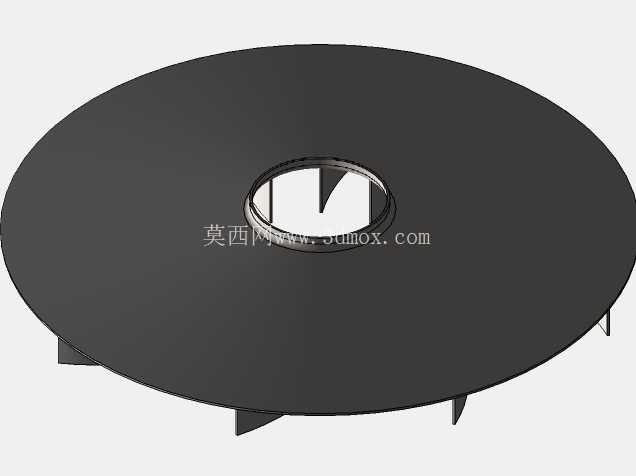

这套软支承结构的平衡检测设备,主要面向中小批量旋转零部件生产、维修场景的动平衡校验工序,覆盖电机转子、风机叶轮、机床主轴、泵类叶轮等常见回转类工件的不平衡量检测与校正作业,在电机制造、通用机械维修、风机生产、汽配加工等车间场景中,是保障回转件运行稳定性、降低整机振动与噪声的核心检测工装。设备采用双摆架软支承结构设计,支承架通过弹性连接结构与底部机架相连,相比硬支承平衡机,软支承结构的固有频率远低于工件平衡转速,检测时摆架的振动位移量与工件不平衡量直接呈线性对应关系,对1000公斤以内的中大型回转件,能实现更高精度的不平衡量捕捉,尤其适配工作转速较高的回转件平衡检测需求。

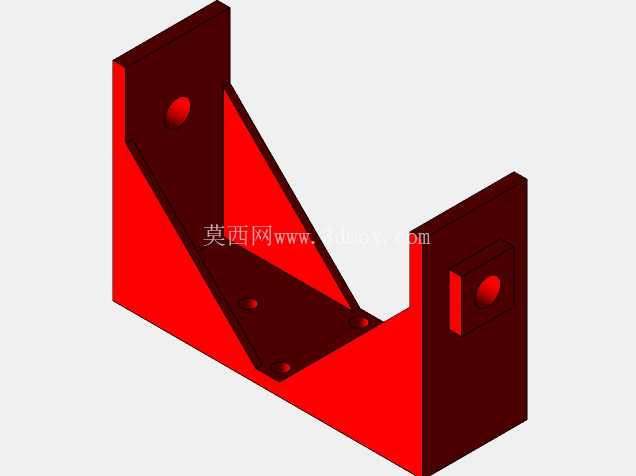

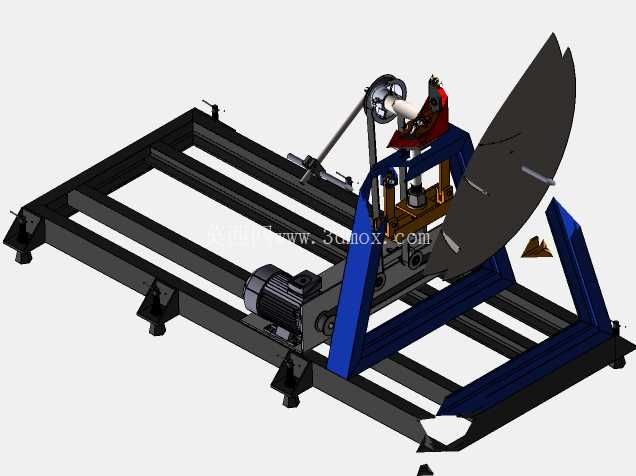

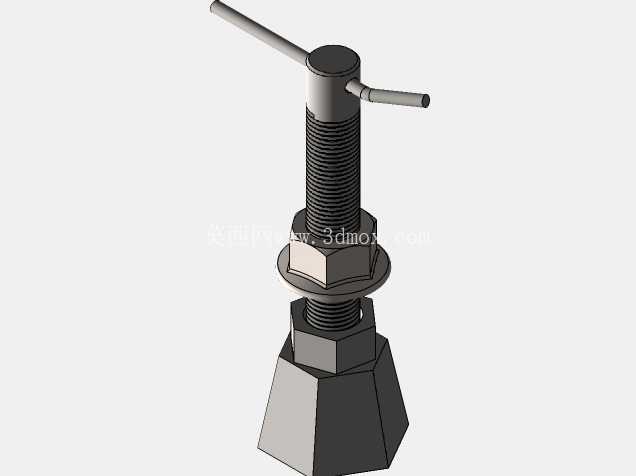

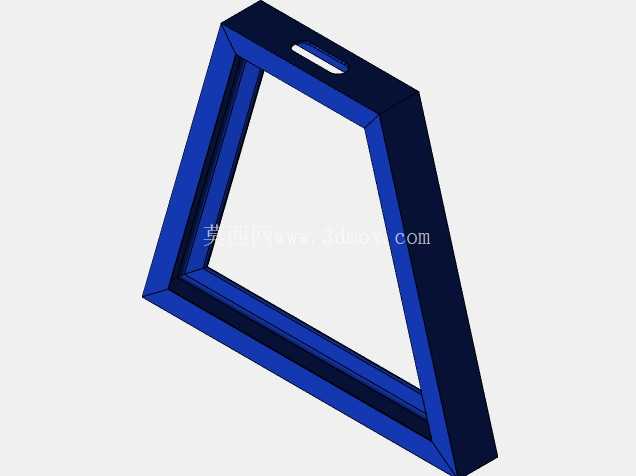

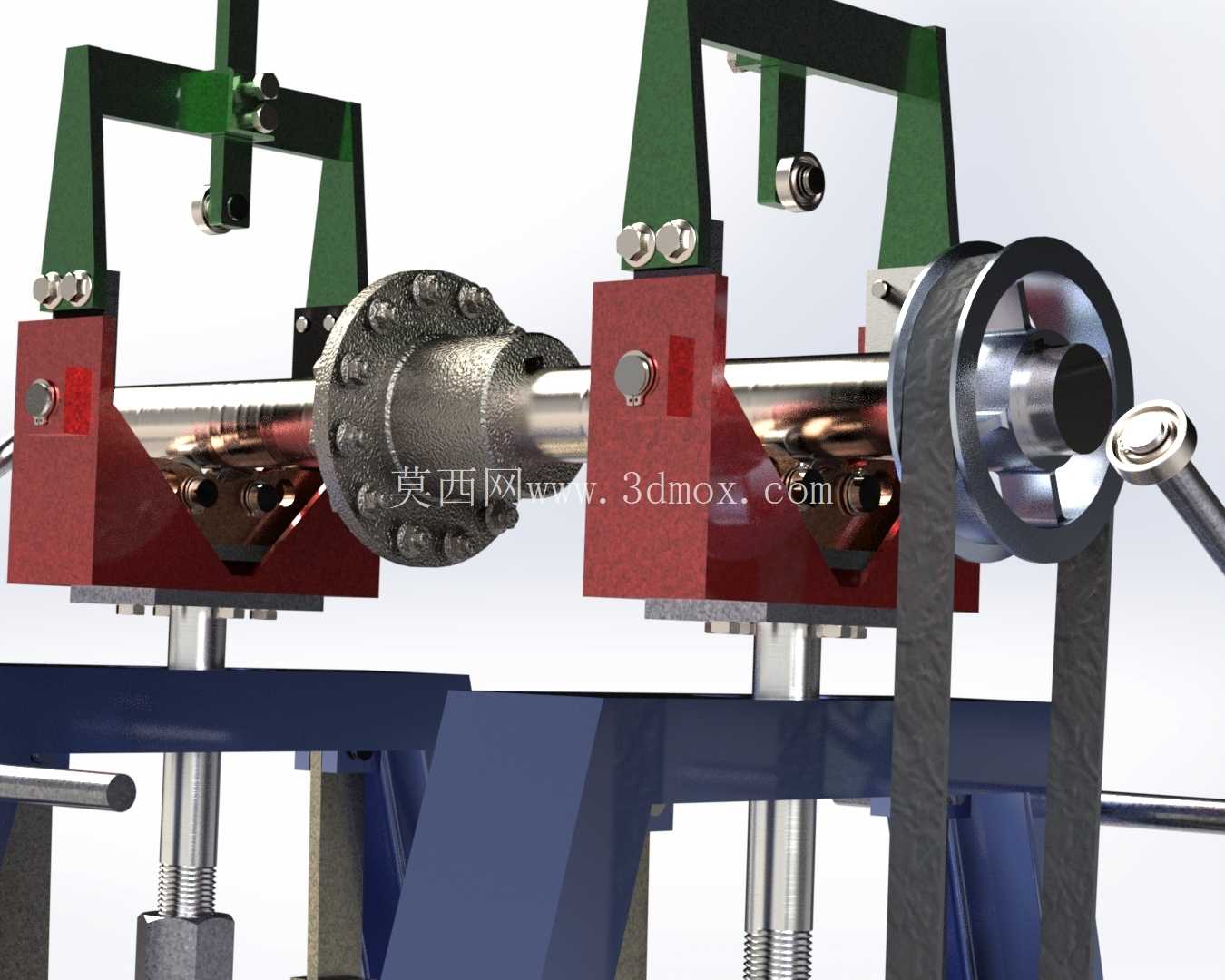

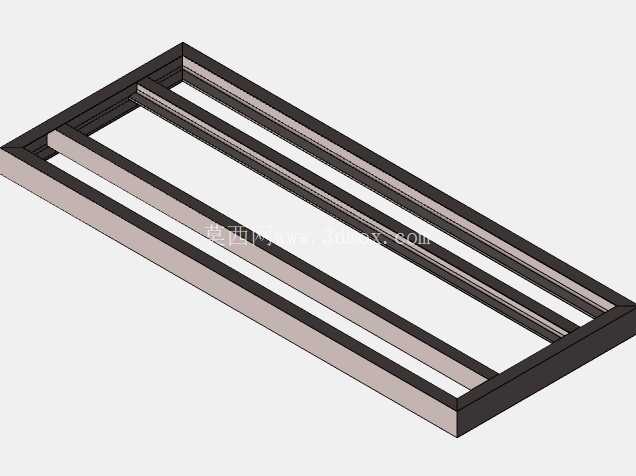

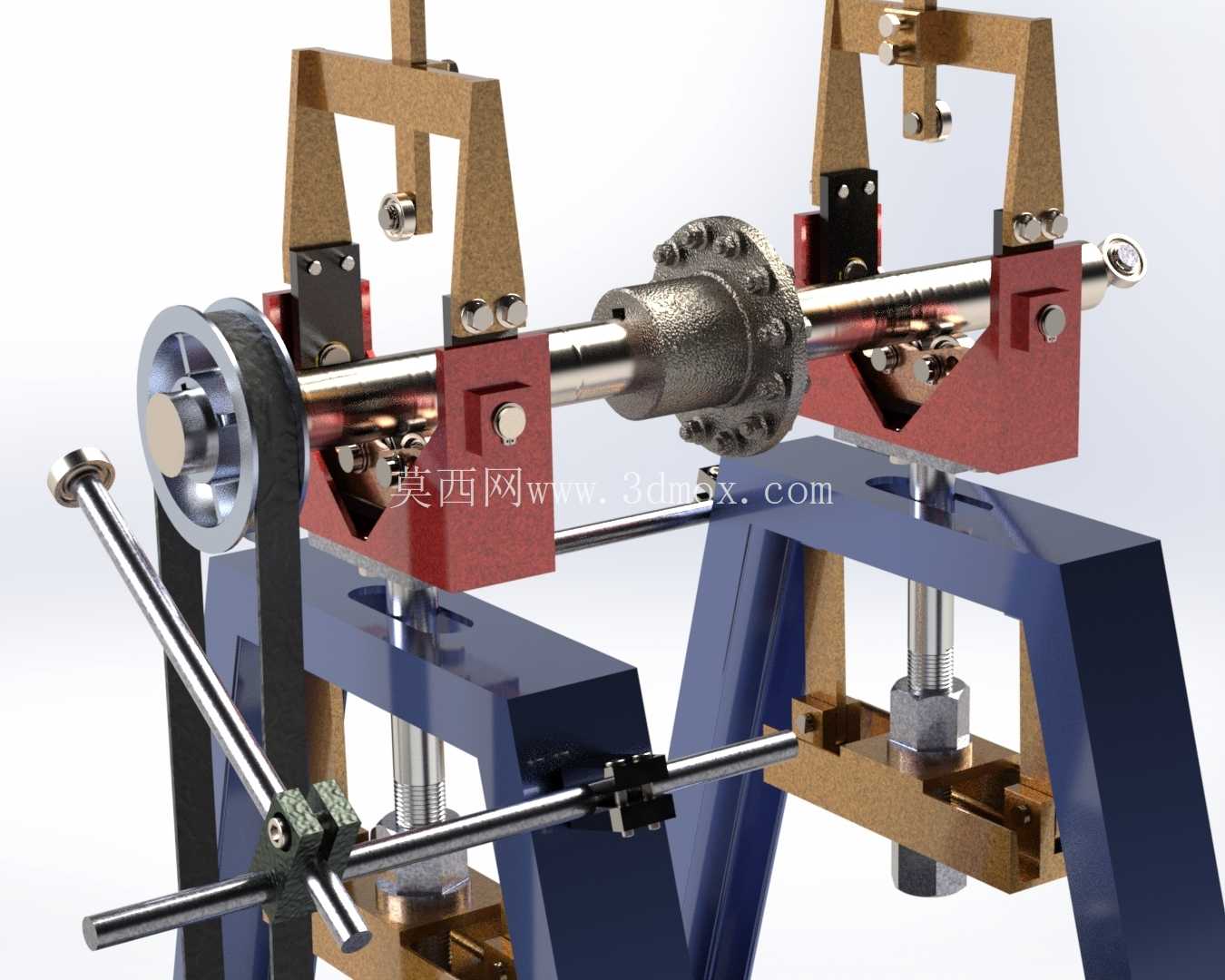

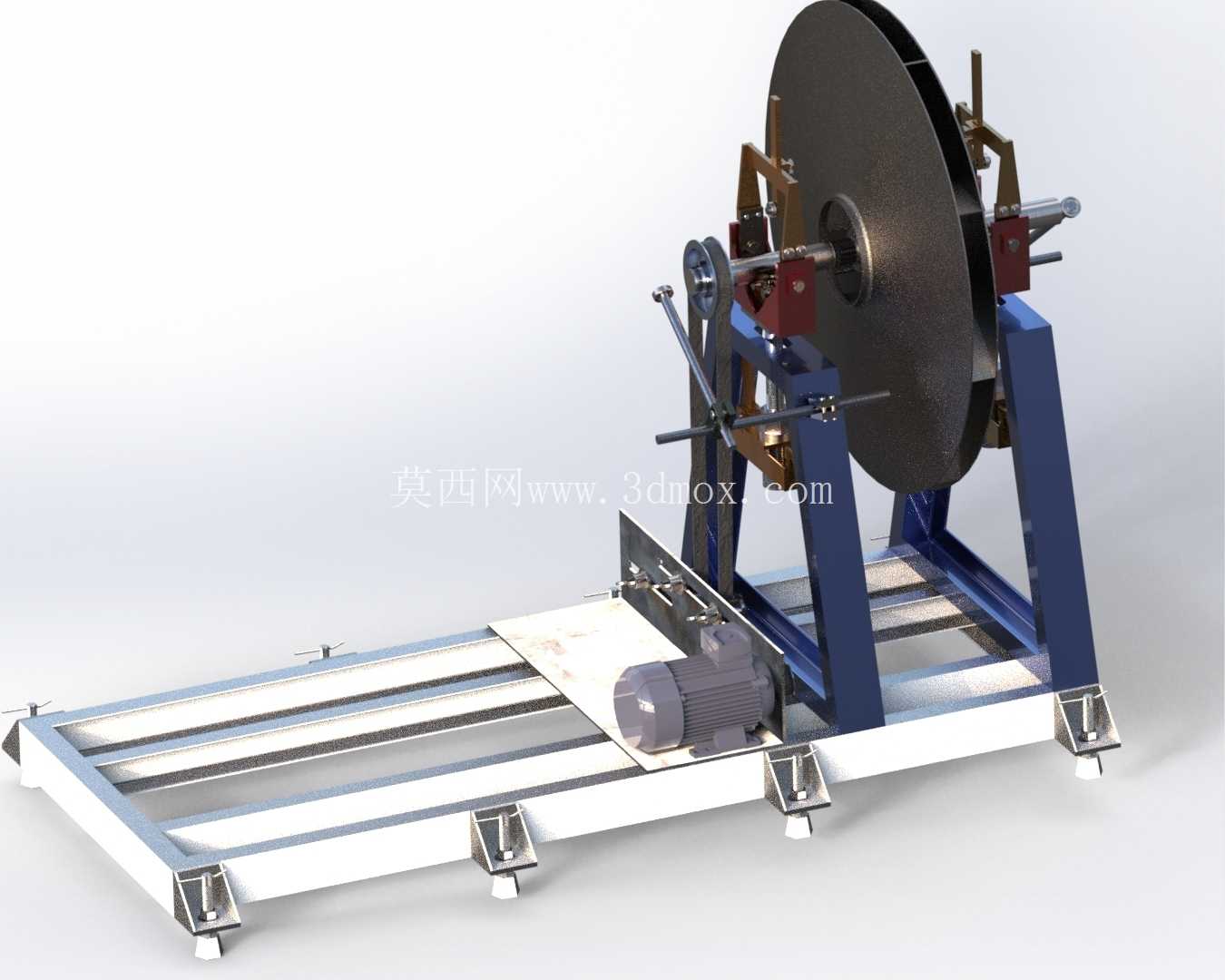

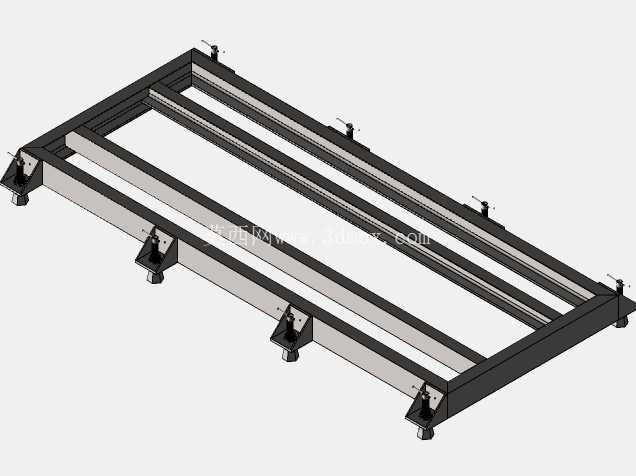

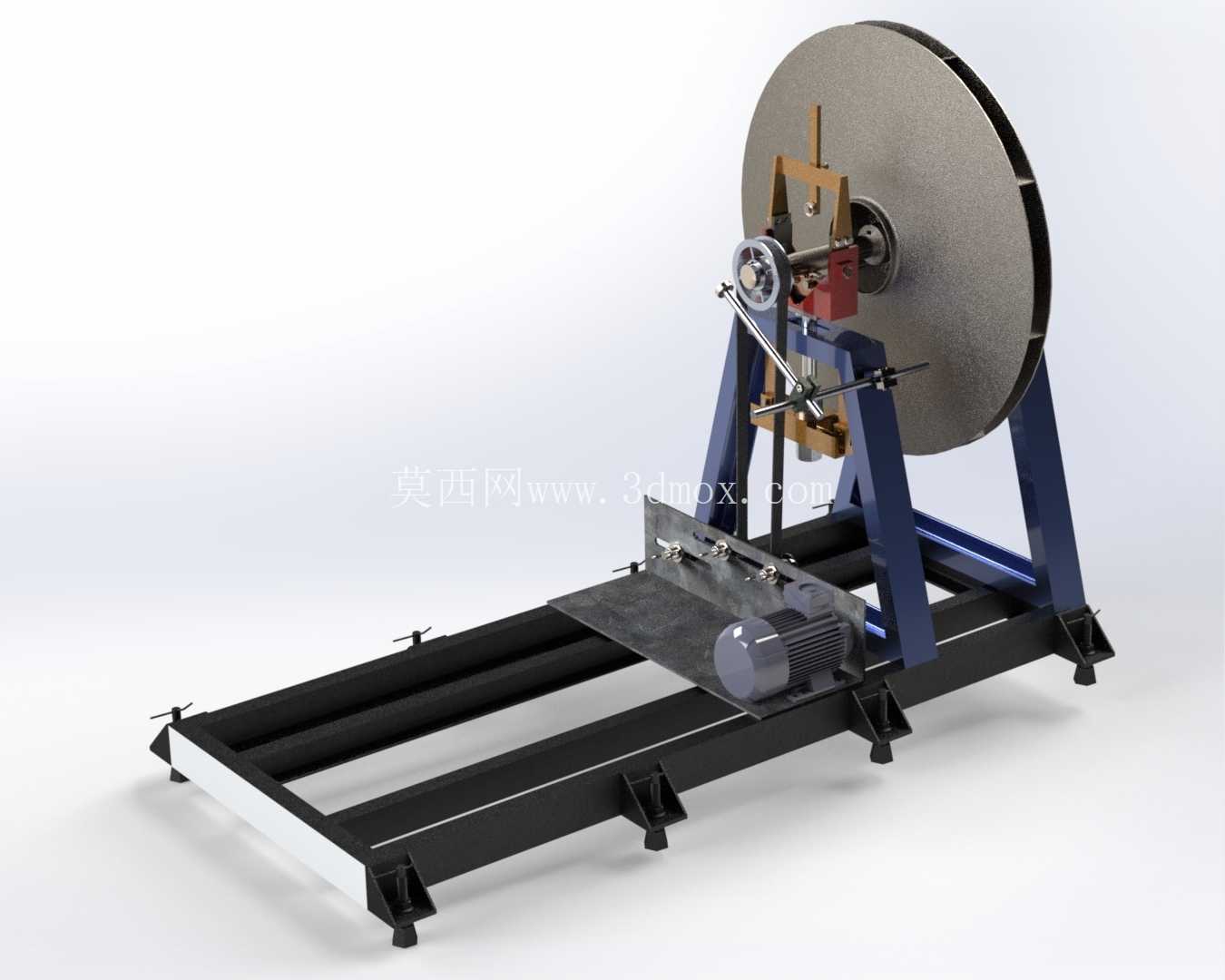

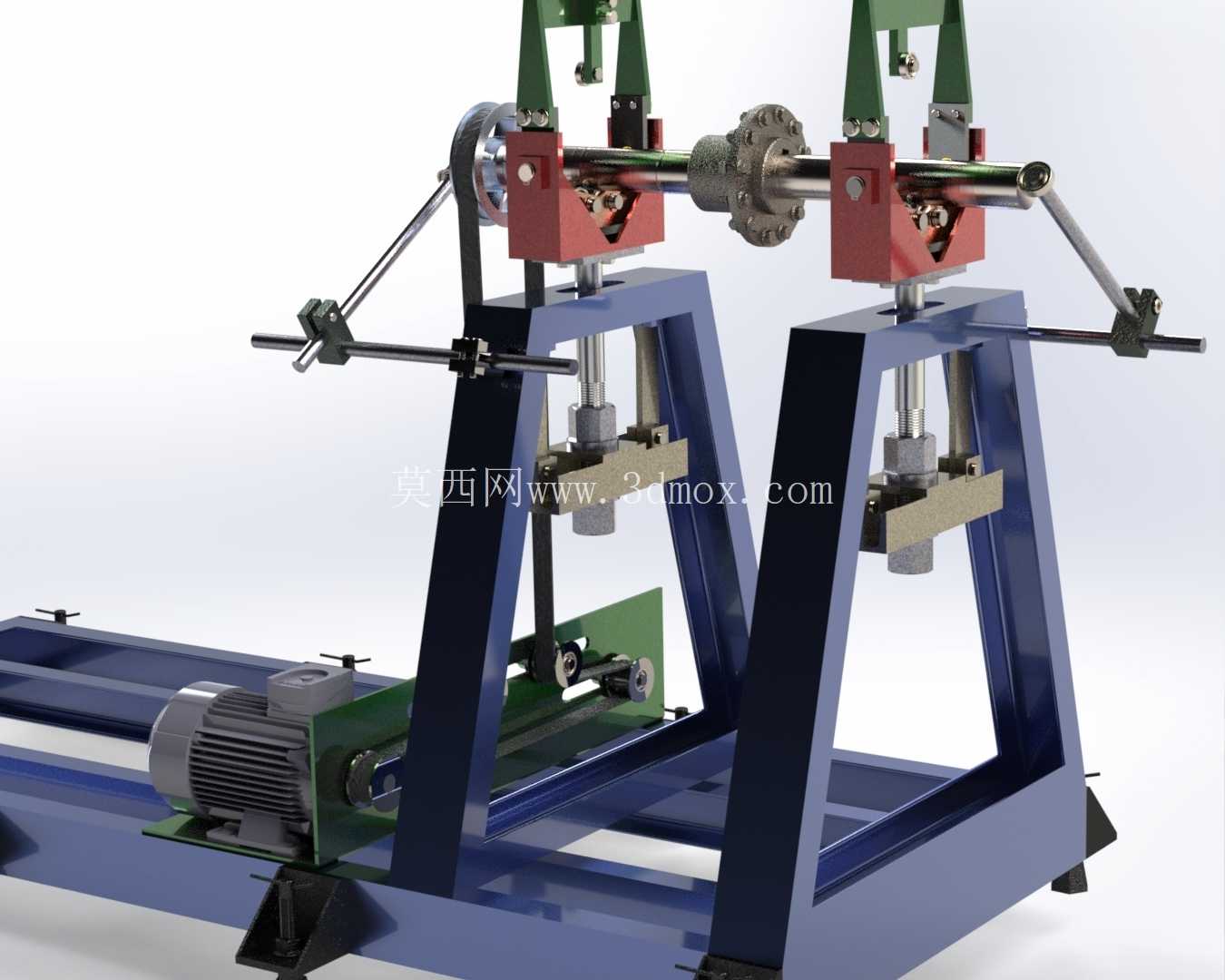

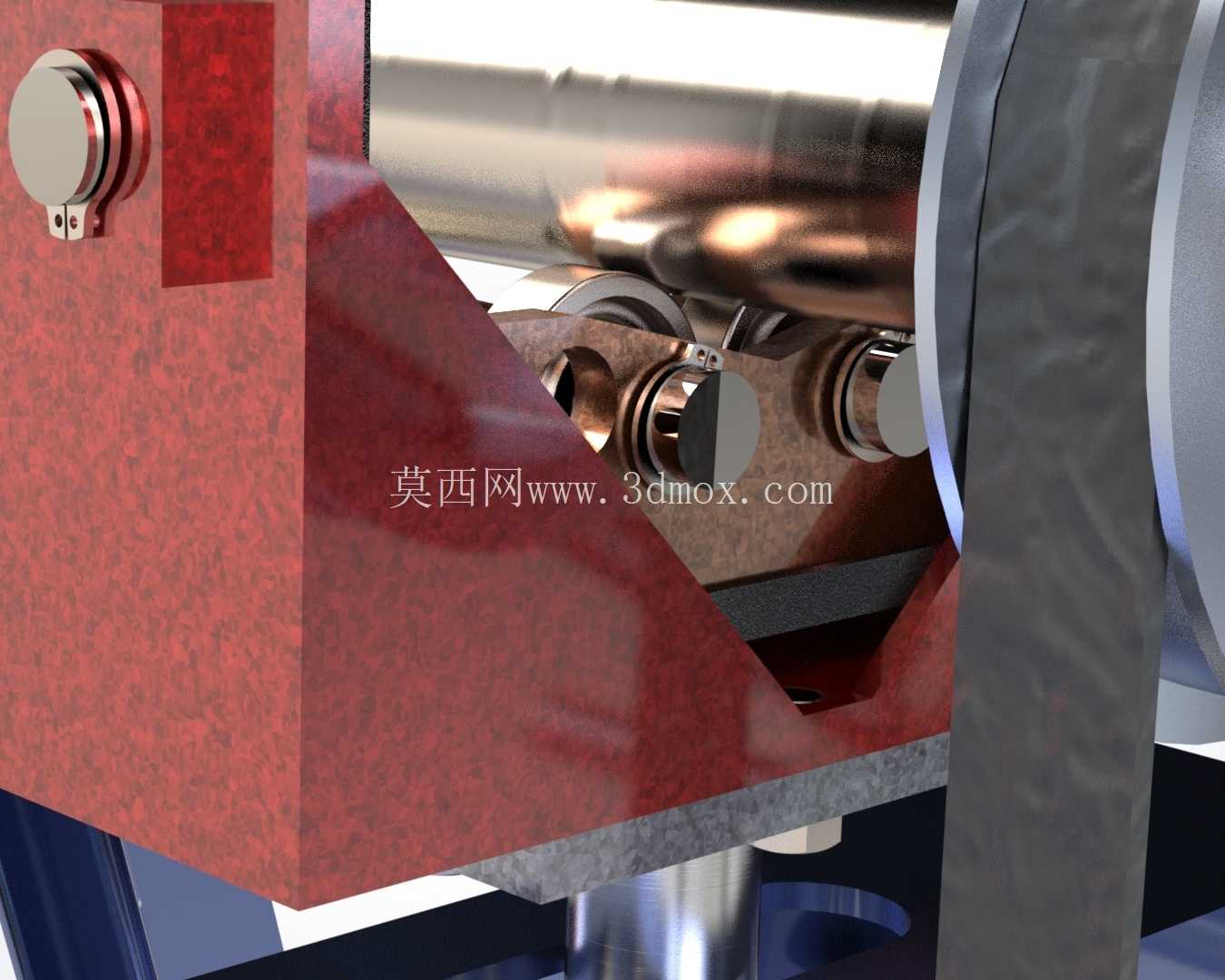

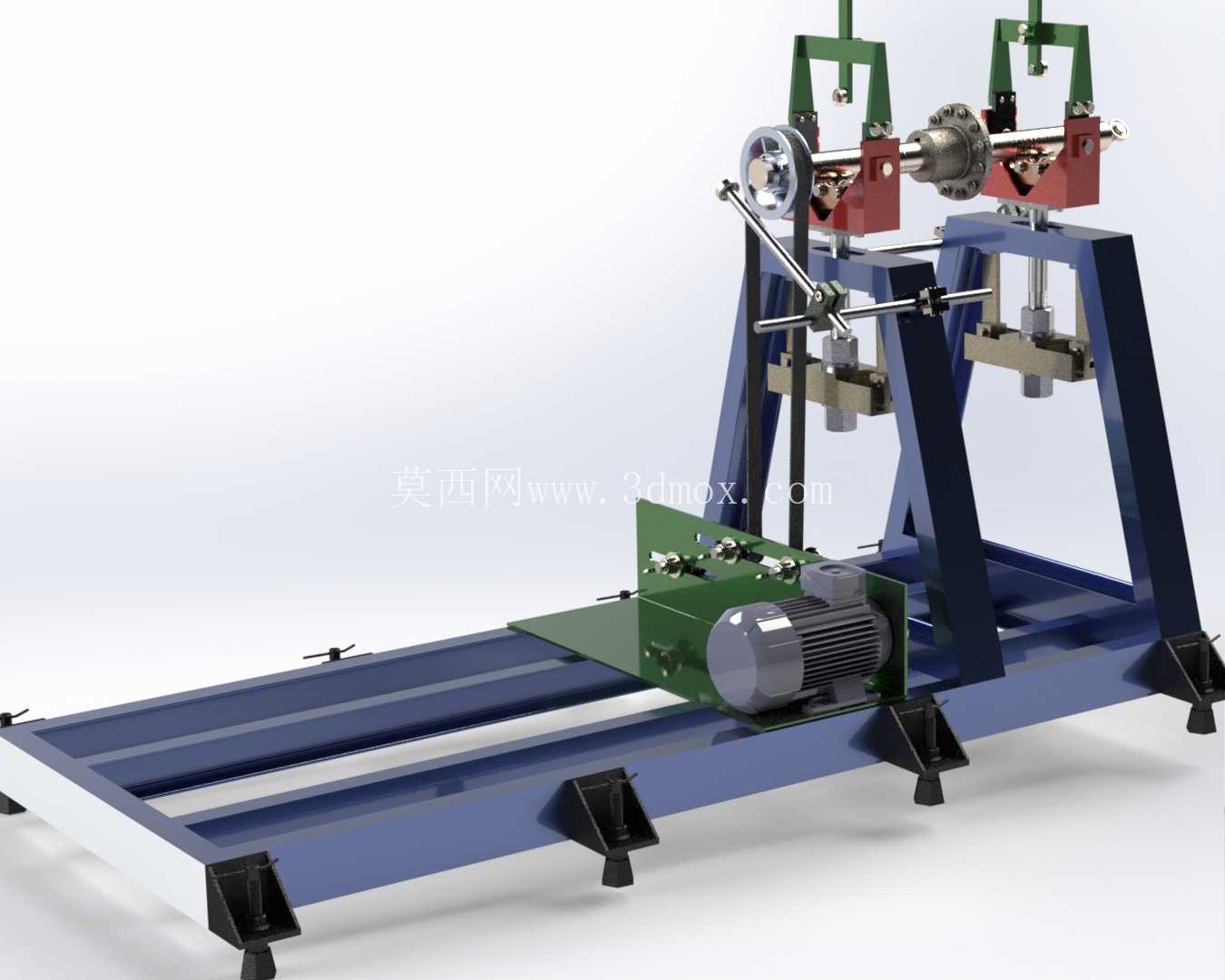

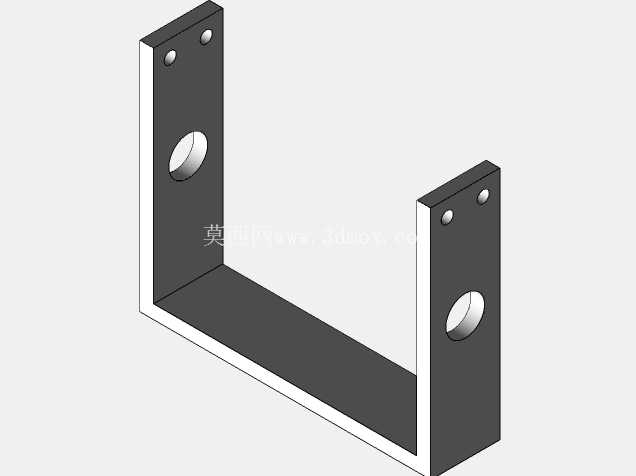

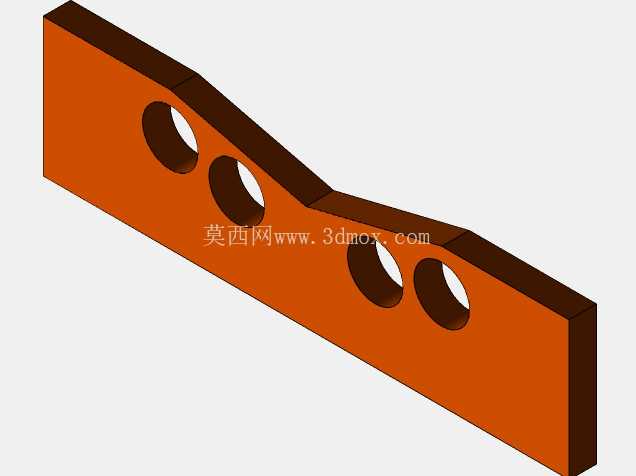

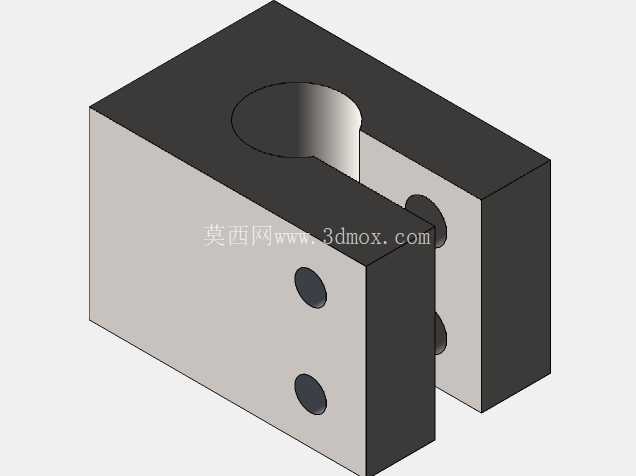

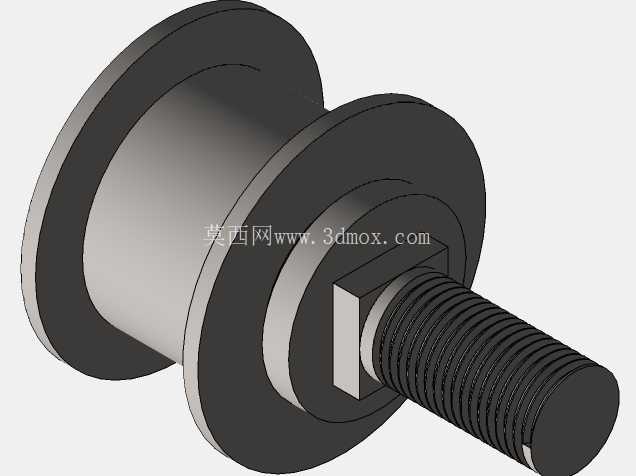

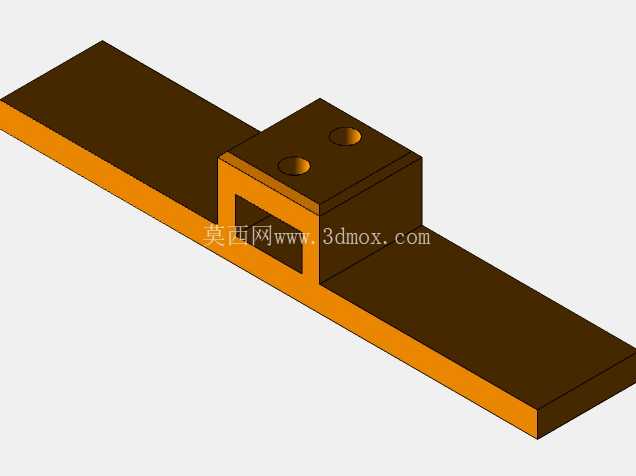

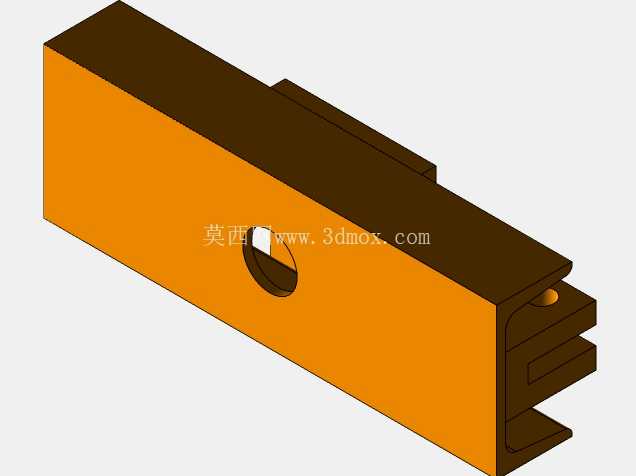

从结构布局来看,设备主体由底部焊接机架、两组可调式V型支承摆架、传动驱动单元、轴向定位组件几部分构成。底部机架采用型钢焊接框架结构,内部设置加强筋板抵消检测过程中的振动传导,机架底部预留地脚螺栓安装孔,安装时需通过水平仪校准机架平面度,平面度公差需控制在0.1mm/米范围内,避免基础倾斜带来的检测系统误差。两组支承摆架可沿机架上的线性导轨横向调整间距,调整范围覆盖300mm至1800mm的工件轴颈跨度,适配不同长度规格的回转件装夹需求;摆架上的V型支承块采用镶嵌巴氏合金的耐磨结构,可根据工件轴颈直径更换对应规格的支承垫块,支承面粗糙度要求达到Ra0.8以下,减少支承摩擦对振动信号的干扰。

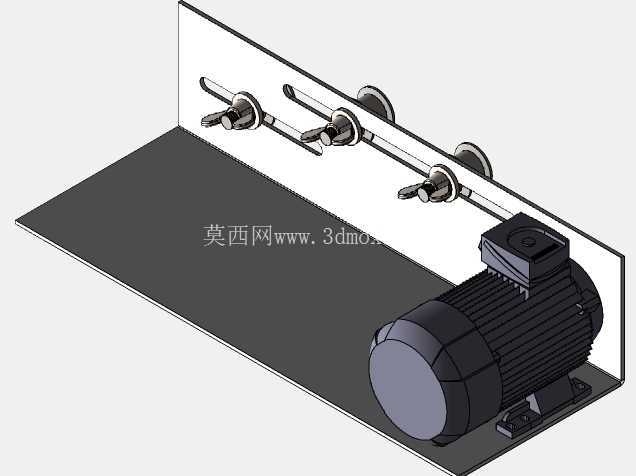

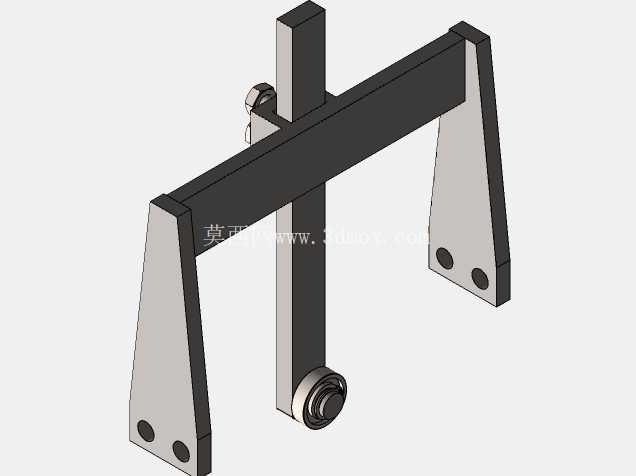

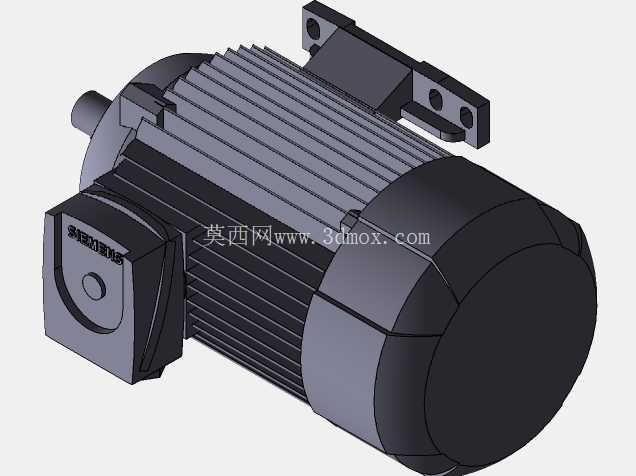

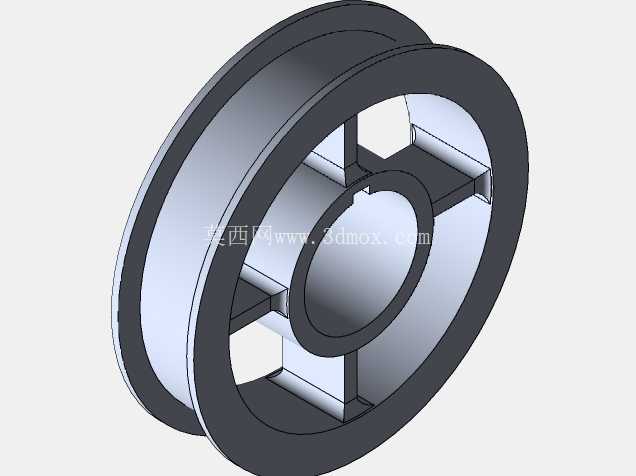

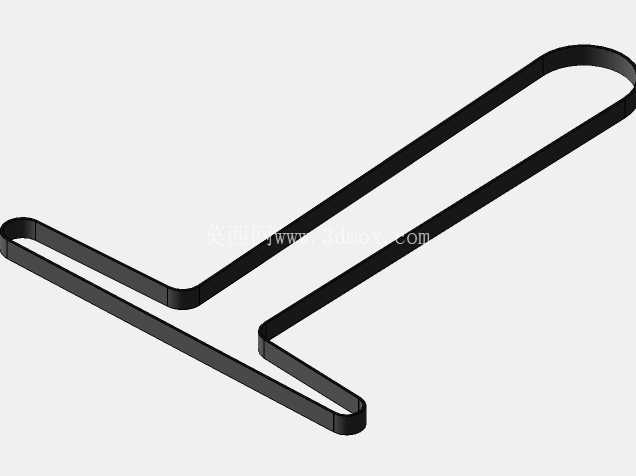

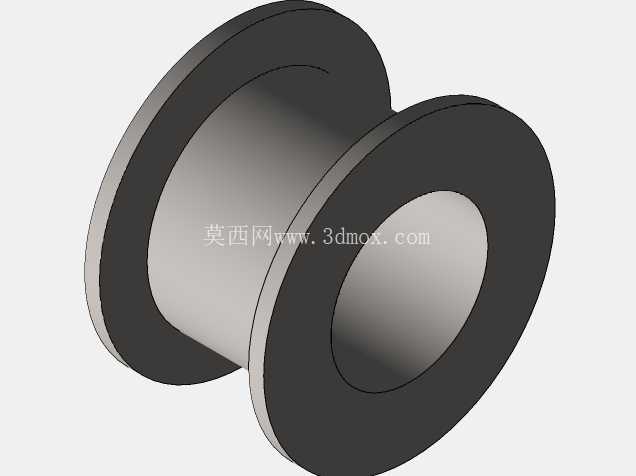

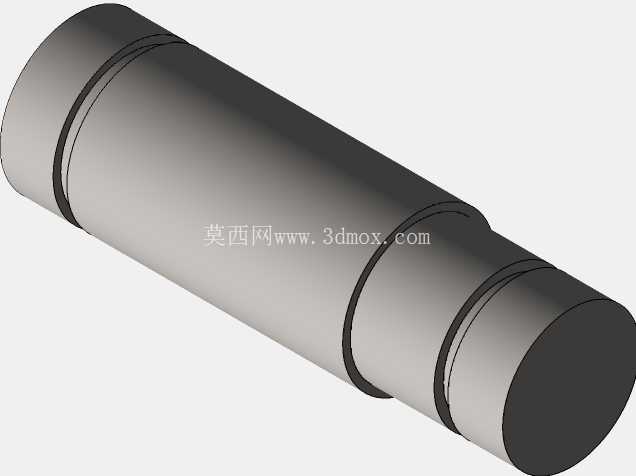

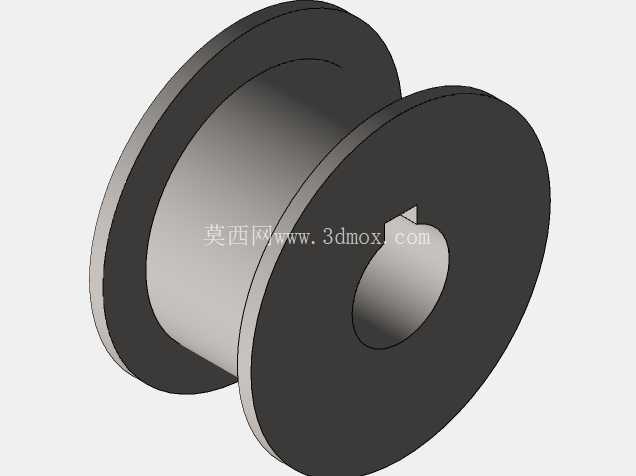

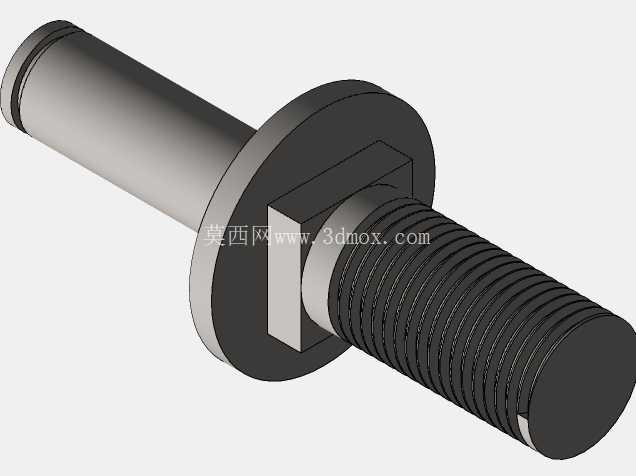

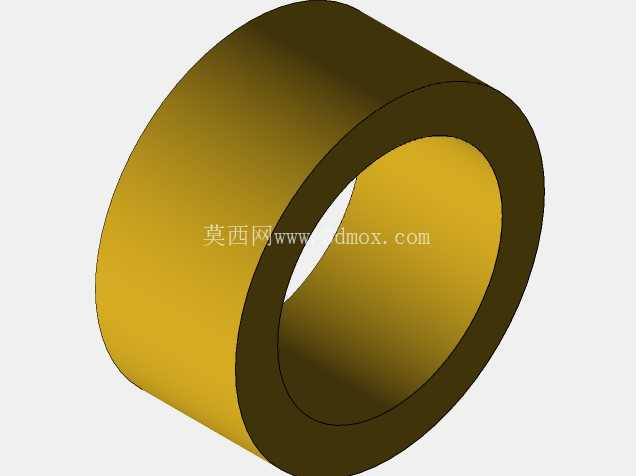

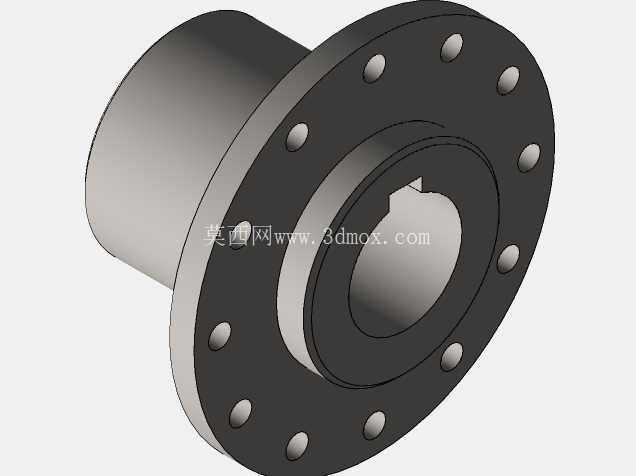

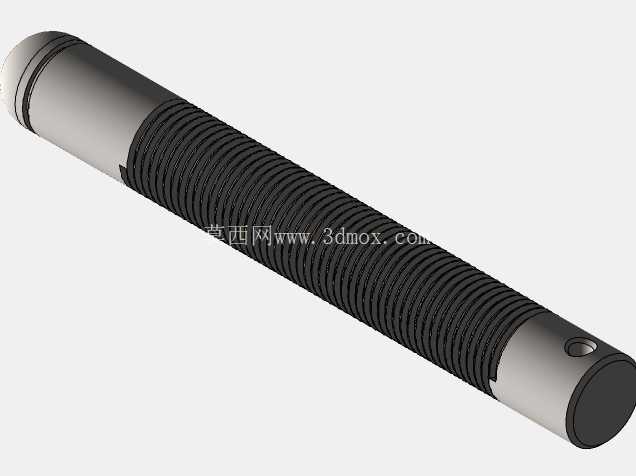

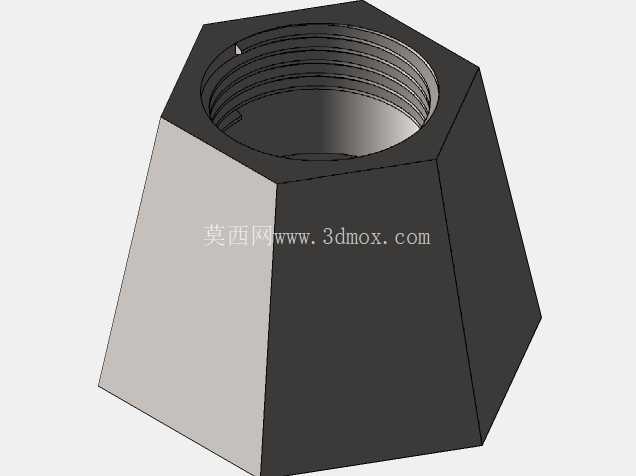

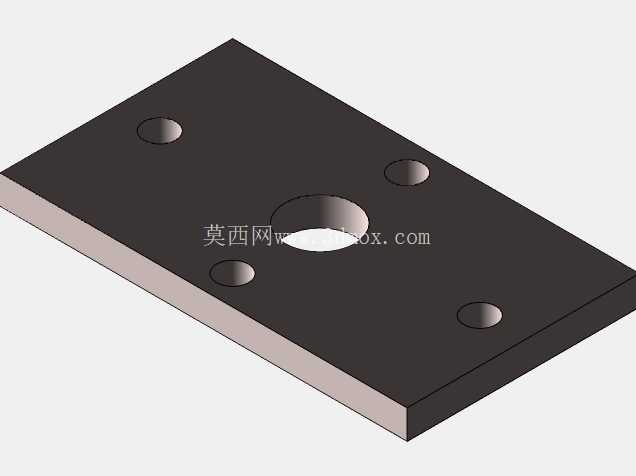

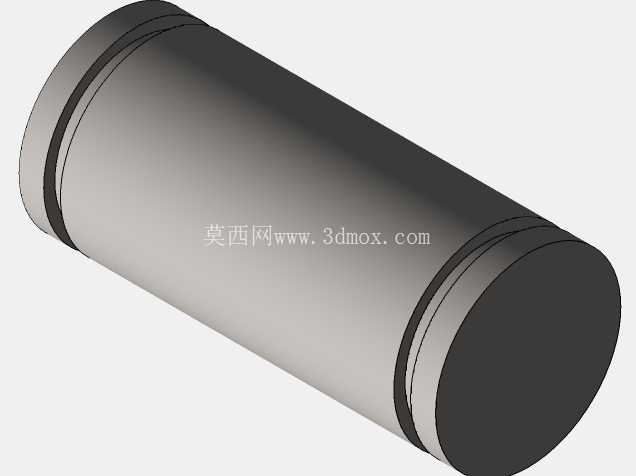

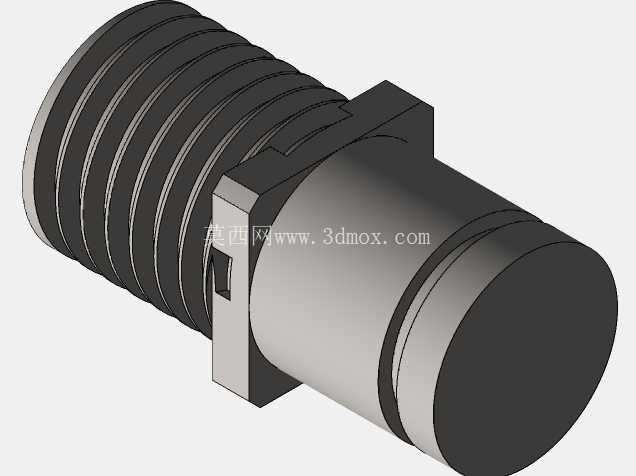

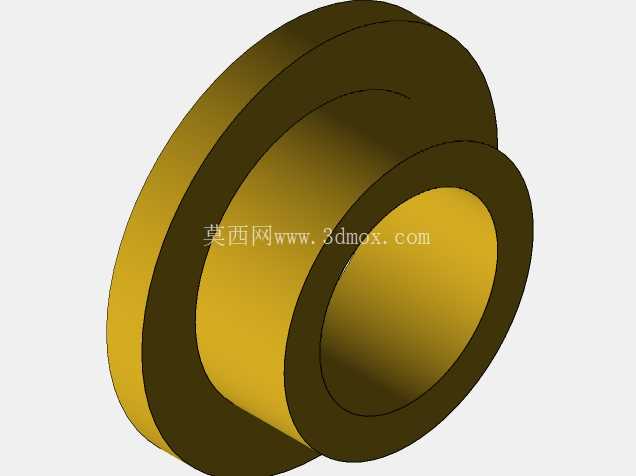

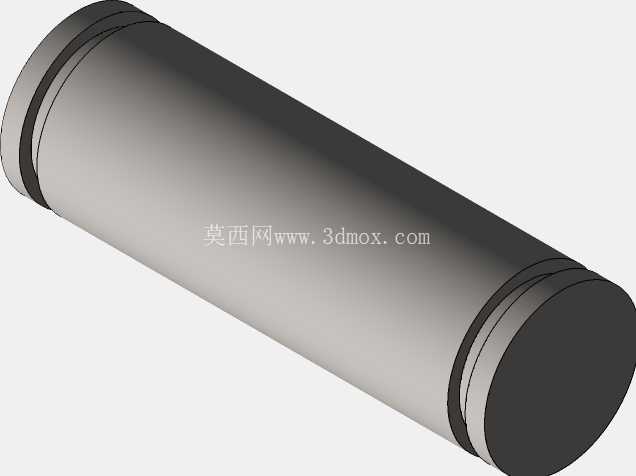

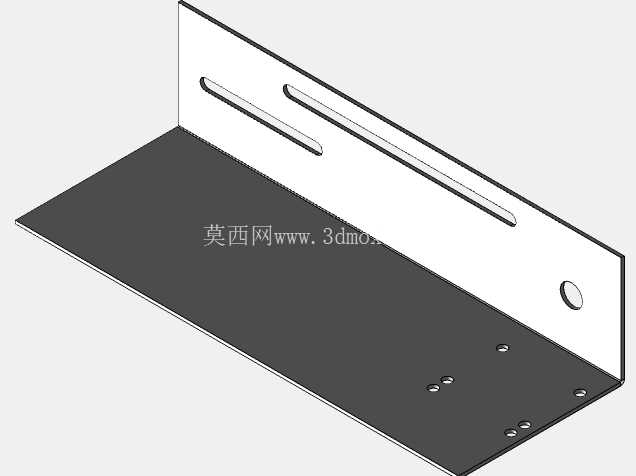

传动单元采用窄V带单侧驱动结构,驱动轮安装在可摆动的张紧支架上,通过调整支架位置实现传动带张紧力调节,避免传动带自身振动传递到摆架上影响检测精度;驱动电机安装在机架底部的独立隔振安装座上,与摆架结构完全解耦,电机运转产生的振动不会传导至检测摆架,保障振动信号采集的纯净度。轴向定位组件安装在其中一侧摆架旁,通过顶针结构限制工件轴向窜动,顶针采用硬质合金材质,顶紧力可通过弹簧调节,避免顶紧力过大额外增加支承阻尼,或是顶紧力不足导致工件检测过程中轴向窜动。设计这套结构时,首先需要核算摆架弹性元件的刚度参数,确保摆架系统的固有频率控制在3Hz以内,适配200-3000rpm的常用平衡转速区间,避免检测转速接近系统固有频率引发共振,导致检测数据失真。其次要严格控制摆架转动部分的配合间隙,摆架的摆动铰接点采用高精度深沟球轴承,轴承游隙选用C2级小游隙组别,铰接轴与轴承孔的配合采用H6/h5间隙配合,既保证摆架摆动灵活无卡滞,又避免间隙过大带来的非线性振动误差。

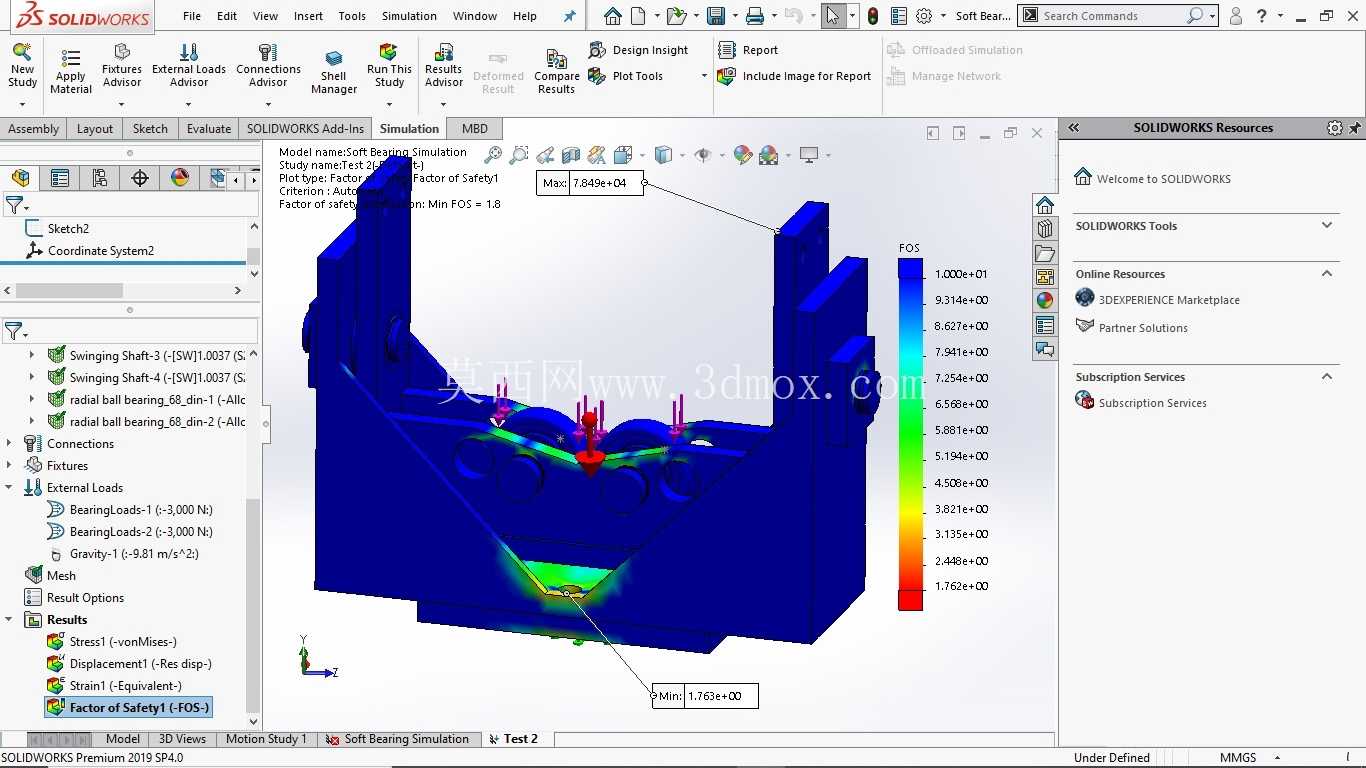

外形安装边界方面,设备整机长度约2600mm,宽度约900mm,高度约1400mm,安装时需在设备周边预留不小于800mm的操作维护空间,方便工件吊装、摆架间距调整以及日常传感器校准作业;设备总重量约1200kg,车间地面承载能力需不小于5t/平方米,避免设备长期运行后基础沉降影响检测精度。在实际使用场景中,这套设备可完成单双面不平衡量的检测,操作人员将工件吊装放置在V型支承块上,调整轴向定位顶针固定工件,张紧传动带后启动驱动电机,待工件转速稳定在设定检测转速后,摆架上的磁电式振动传感器会采集摆架的振动位移信号,结合光电转速传感器采集的相位信号,通过解算即可得到工件两个校正平面上的不平衡量大小与相位角度,操作人员可根据检测结果在工件对应位置进行去重或是加重校正,直到工件剩余不平衡量满足对应精度等级要求。相比硬支承平衡机,这套软支承结构的设备对100kg以上的中大型回转件检测重复性更好,多次装夹检测的不平衡量数值偏差可控制在5%以内,适合对平衡精度要求较高的回转件生产终检工序,同时摆架间距可调的设计也让设备具备更强的通用性,无需更换大量工装即可适配多规格回转件的检测需求,降低中小批量生产场景下的设备投入成本。结构建模过程中,需要重点关注摆架弹性元件的受力变形仿真,通过有限元分析验证弹性元件在最大工件重量下的变形量,确保变形量处于传感器线性测量区间内,同时要校核传动系统的临界转速,避免传动带轮、传动轴自身的临界转速落入常用检测转速区间,防止传动系统自身振动干扰检测结果。
