台地外侧双轮导向管状支撑装置

项目分类:铸造模 发布时间:2026-05-21 ID:1149880
  • 台地外侧双轮导向管状支撑装置
  • 台地外侧双轮导向管状支撑装置
  • 台地外侧双轮导向管状支撑装置

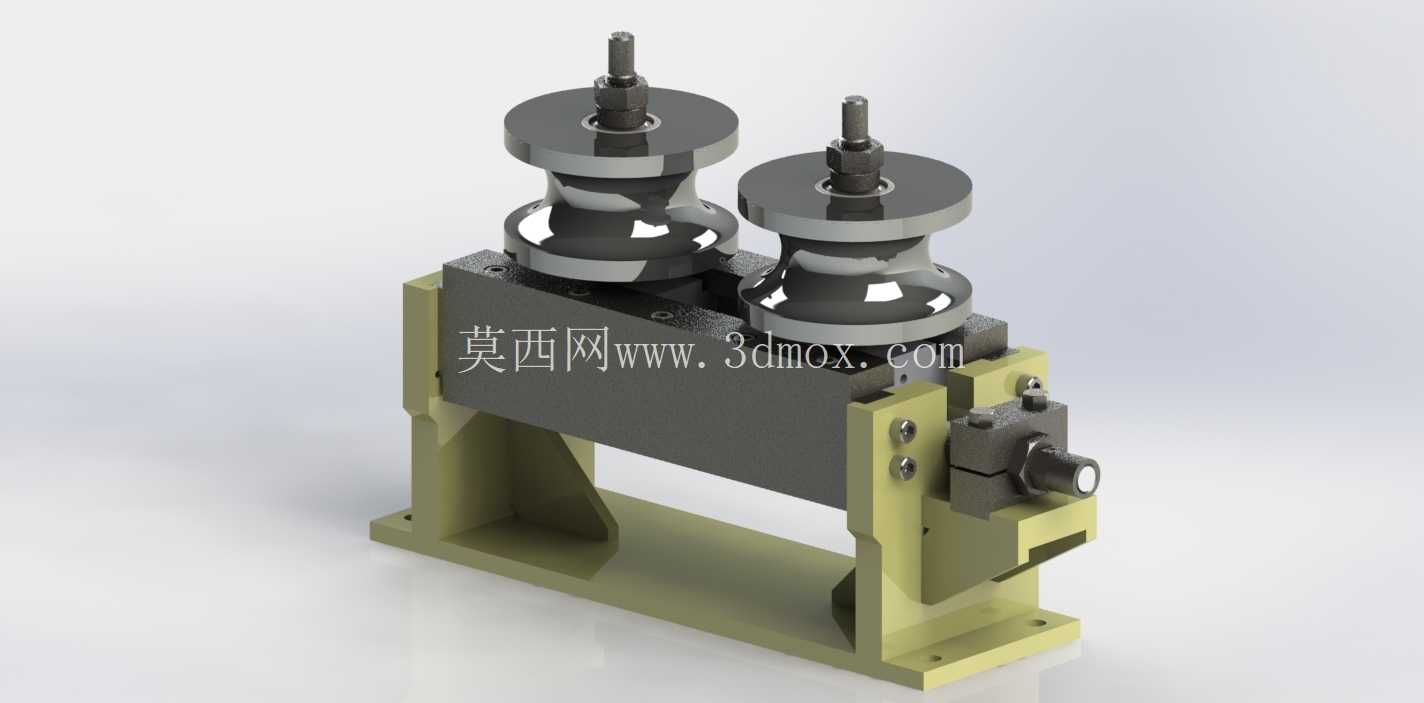

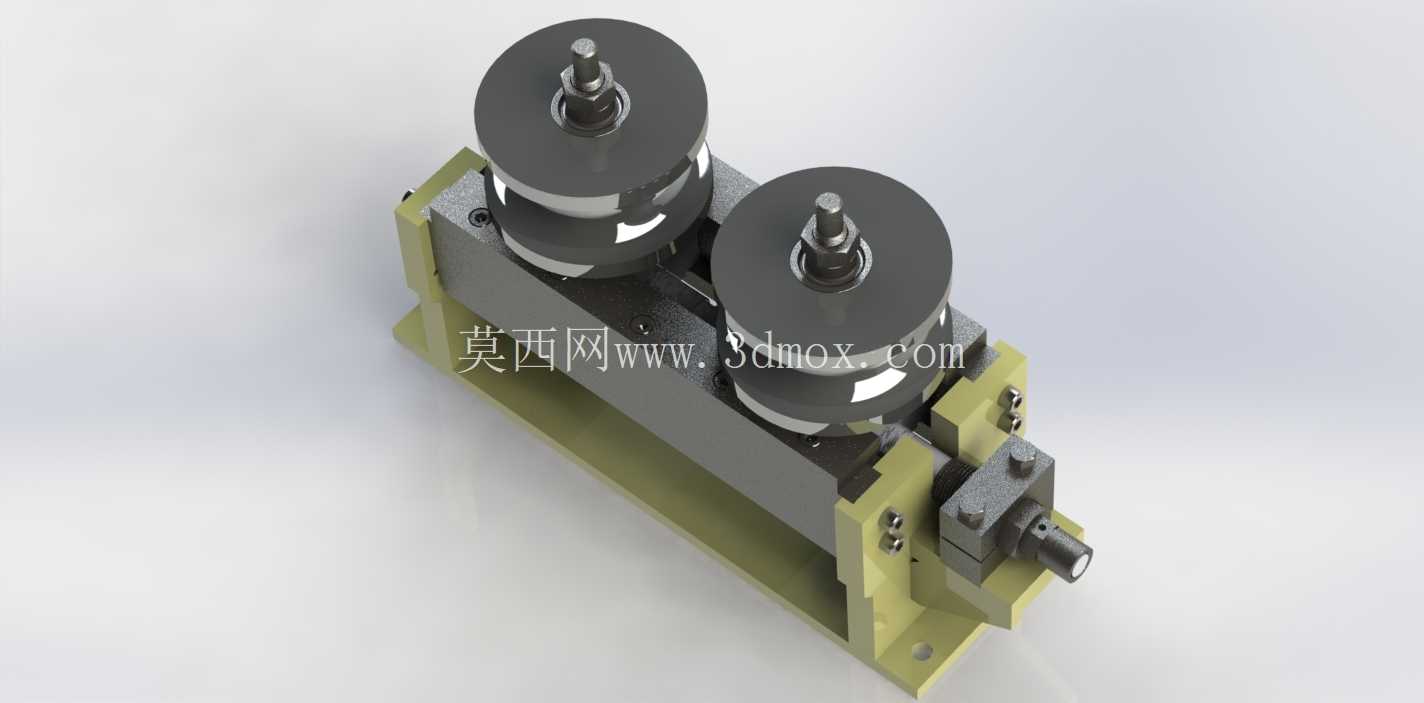

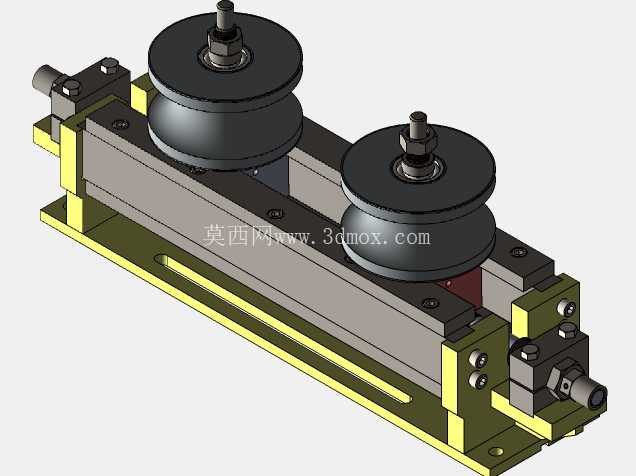

  这套双轮导向管状支撑结构,主要应用在冶金产线棒材、管材输送段的台地外侧工位,承担长尺寸管状工件输送过程中的侧向导向与限位作用,避免工件在高速输送过程中出现跑偏、剐蹭侧边设备的问题,在无缝钢管、冷拔型材的连续生产线上,这类导向组件往往布置在输送辊道的外侧拐点、对接工位,和水平输送辊组形成垂直方向的约束配合,保证长条形工件沿预设路径平稳进给。从结构设计逻辑来看,整体采用分体式装配思路,底部是一体式弯折成型的支撑座,通过地脚螺栓直接固定在台地侧方的混凝土预埋基面上,支撑座的立板部分预留了两组平行的安装位,分别承载两套独立的导向轮组件,两套导向轮的轮槽中心处于同一竖直平面内,轮槽型面采用和管状工件外径匹配的圆弧凹面,接触区域做了表面硬化处理,降低长期摩擦带来的型面磨损,延长组件的维护周期。

  单组导向轮组件采用芯轴+双轴承的承载结构,芯轴上端通过锁紧螺母实现轴向预紧,消除轴承游隙,避免轮体在受侧向冲击时出现窜动,轮体下方设置有防尘密封端盖,阻挡生产现场的氧化皮、切削粉尘进入轴承滚道,减少卡滞故障的发生概率。支撑座的侧端集成了小型的调节锁紧模块,通过端部的调节螺栓可以微调整套轮组的横向位置,适配不同外径规格的管状工件导向需求,调整到位后通过侧方的紧定螺钉实现位置锁死,避免生产过程中受工件冲击出现位置偏移。从安装边界来看,整套组件的底座安装孔距适配常规台地侧方的预埋螺栓间距,不需要对现有台地结构做二次改造即可直接替换原有老旧导向组件,整体重心落在底座支撑面的中心区域,即使受到工件较大的侧向冲击力,也不会出现倾覆风险。

  导向轮的工作高度和输送辊道的工件中心高完全匹配,保证工件和轮槽的接触点处于工件水平直径位置,侧向受力方向水平指向工件中心,不会对工件产生额外的竖直方向分力,避免工件在输送过程中出现上下跳动的问题。在设计过程中,特意将两套导向轮的间距设置为可适配3到6米长度管材的导向需求,长尺寸工件经过该工位时,会先后和两个轮体接触,形成两点导向约束,相比单轮导向结构,大幅降低了工件端部的摆幅,尤其在工件对接、穿料的工位,这种双轮结构可以有效引导工件端部准确进入下一道工序的导向套,减少穿料卡滞的概率。

  支撑座的立板和底板之间设置有加强筋结构,在不额外增加整体重量的前提下,提升了立板的侧向抗弯刚度,即使工件出现跑偏撞击轮体的极端情况,立板也不会出现塑性变形。所有外露的紧固件都采用发黑防锈处理,适配生产现场多粉尘、偶尔有切削液喷淋的工况,减少紧固件锈蚀导致的拆卸维护困难问题。轮体的型面圆弧半径做了略大于常规管材外径的设计,保证接触过程中是面接触而非线接触,降低接触应力,既减少轮体本身的磨损,也避免在工件表面留下挤压划痕,影响成品管材的表面质量。
