千公斤级软支承转子动平衡检测机

　　这套设备面向大中型旋转件的动平衡检测场景，常见于风机制造、电机维修、砂轮生产、离心泵检修、通风设备厂以及工矿企业的机修车间。现场需要处理的工件往往质量较大、径向尺寸较高，例如离心风机叶轮、大型砂轮、皮带轮、制动盘、泵轮和小型电机转子，这类零件在高速旋转时若存在质量偏心，会引起振动、噪声、轴承温升过快和基础疲劳，因此装配前或修复后必须在平衡机上完成不平衡量测量与去重校正。

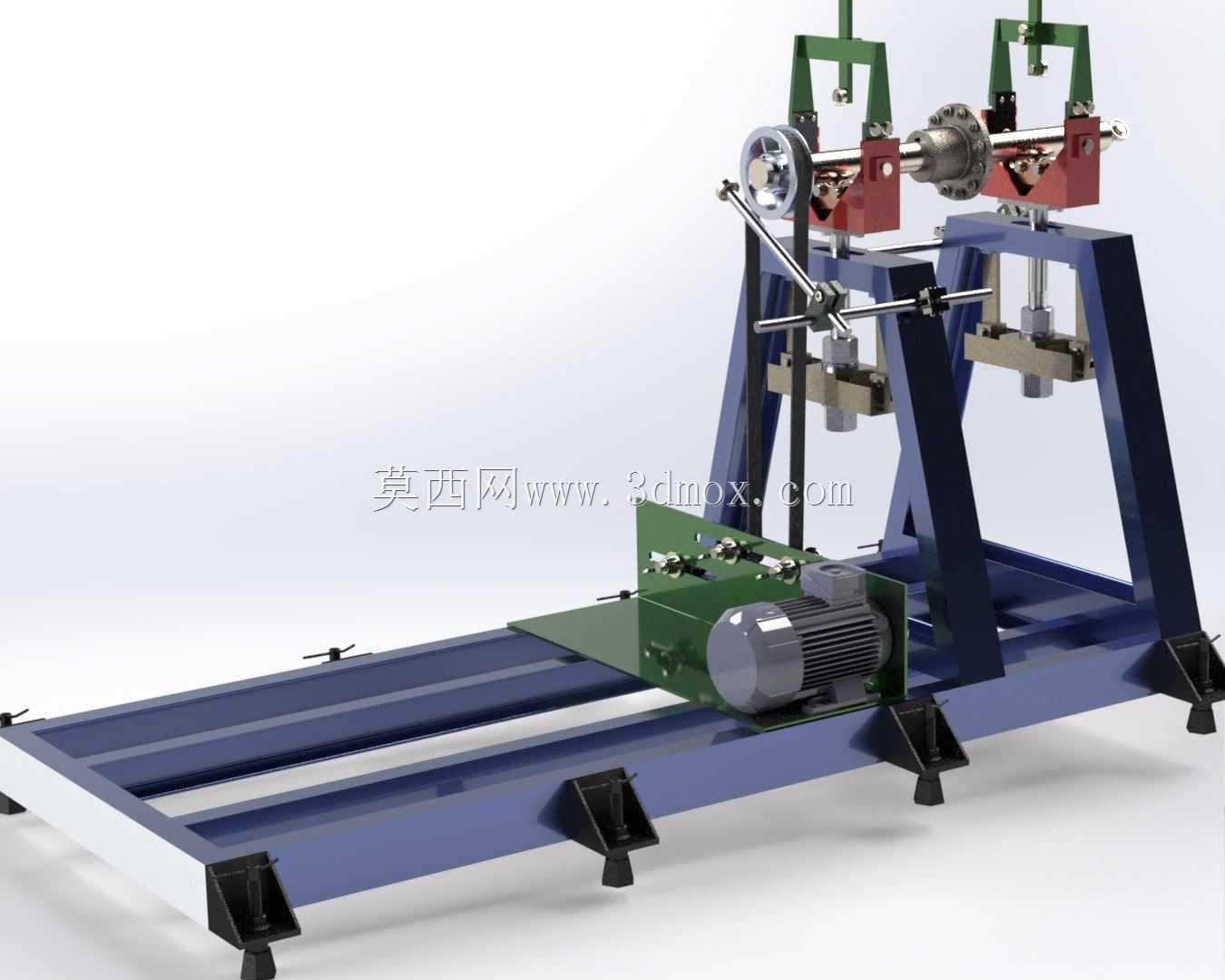

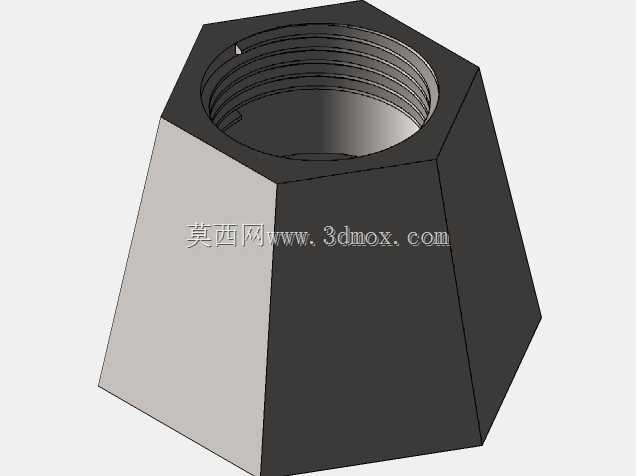

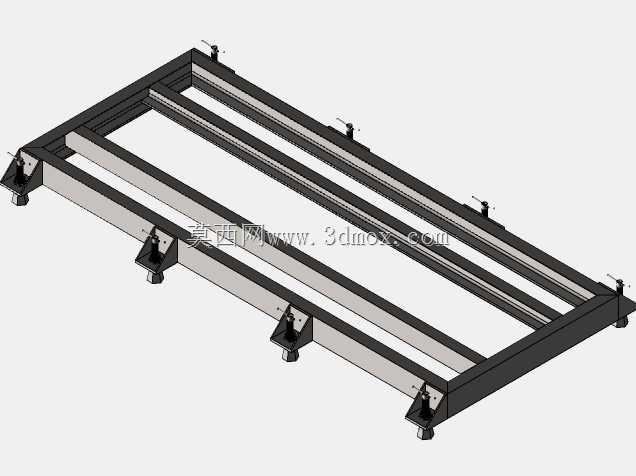

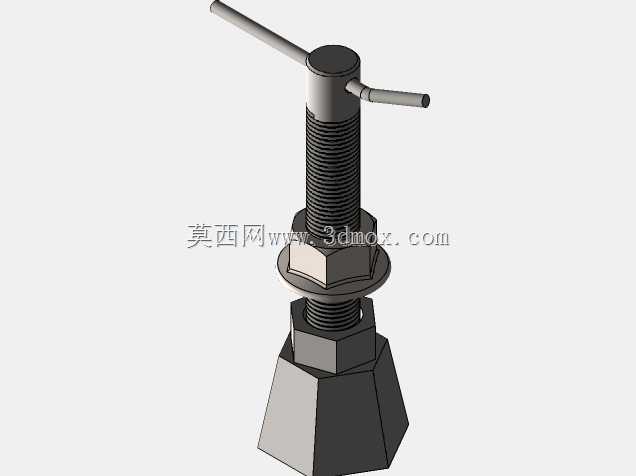

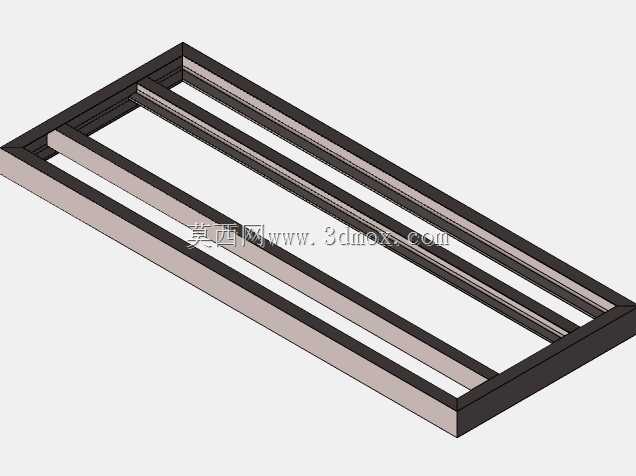

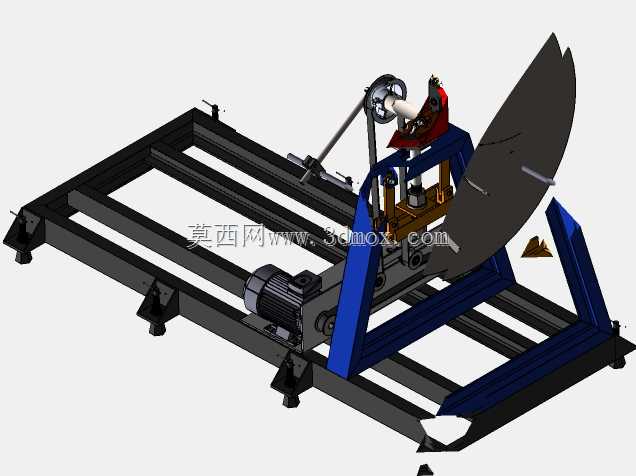

　　整机采用卧式软支承思路，底部为长条形焊接床身，两根平行导轨沿长度方向布置，支承架可沿导轨滑移并锁紧，以适应不同轴颈间距和转子直径。床身下方设置多个可调减振垫脚，安装时不需要复杂的混凝土基础，普通平整车间地面即可调平使用；但在靠近冲压、锻造等强振源的位置，仍应考虑隔振沟或独立基础，避免外界振动干扰测量信号。床身上平面预留了传动部件、防护罩和安全限位的安装位置，端部布置驱动电机及传动组件，整体长度方向要留出工件吊装、轴向进出和人员操作空间，宽度方向则需保证最大直径工件旋转时不与防护栏、厂房立柱干涉。

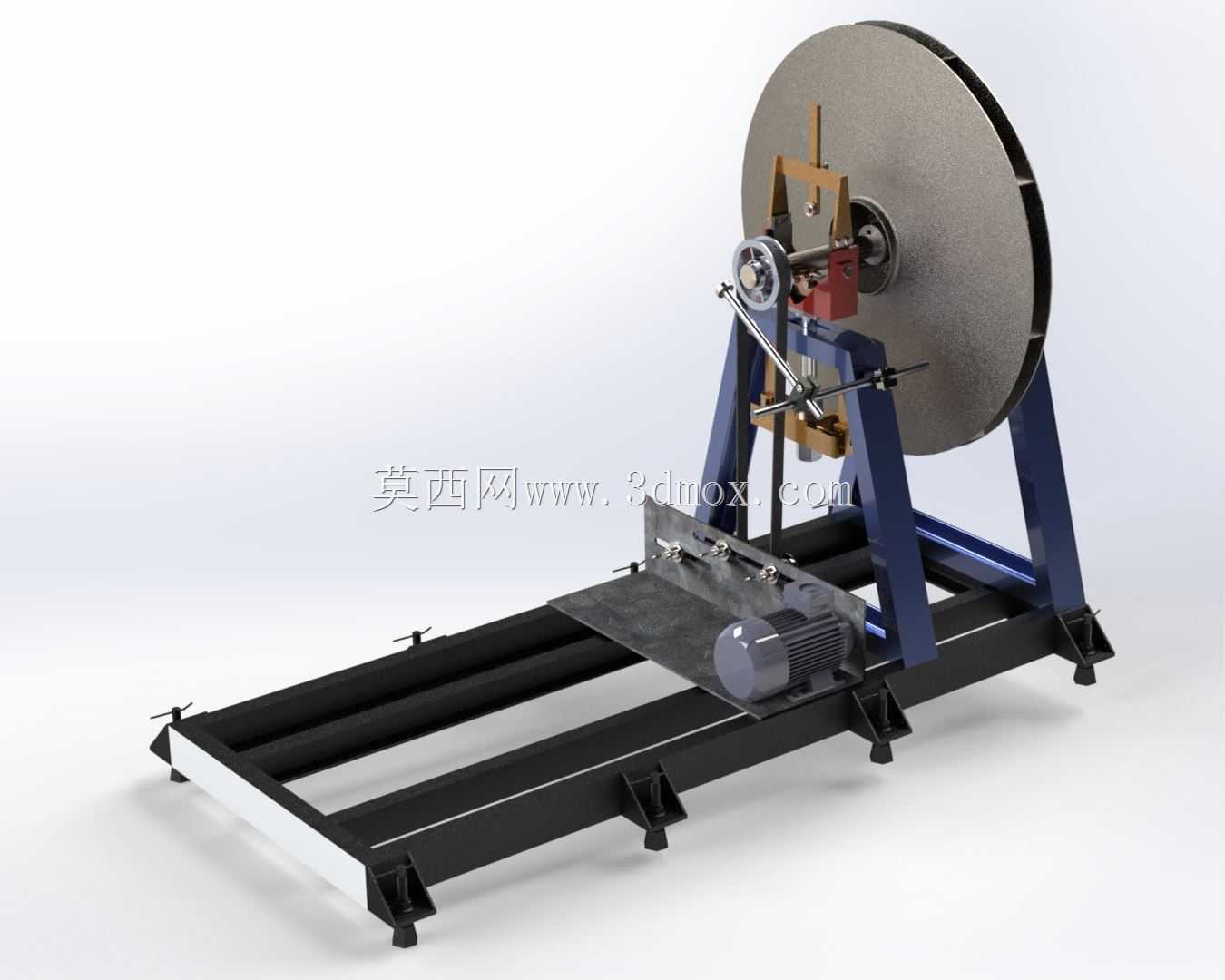

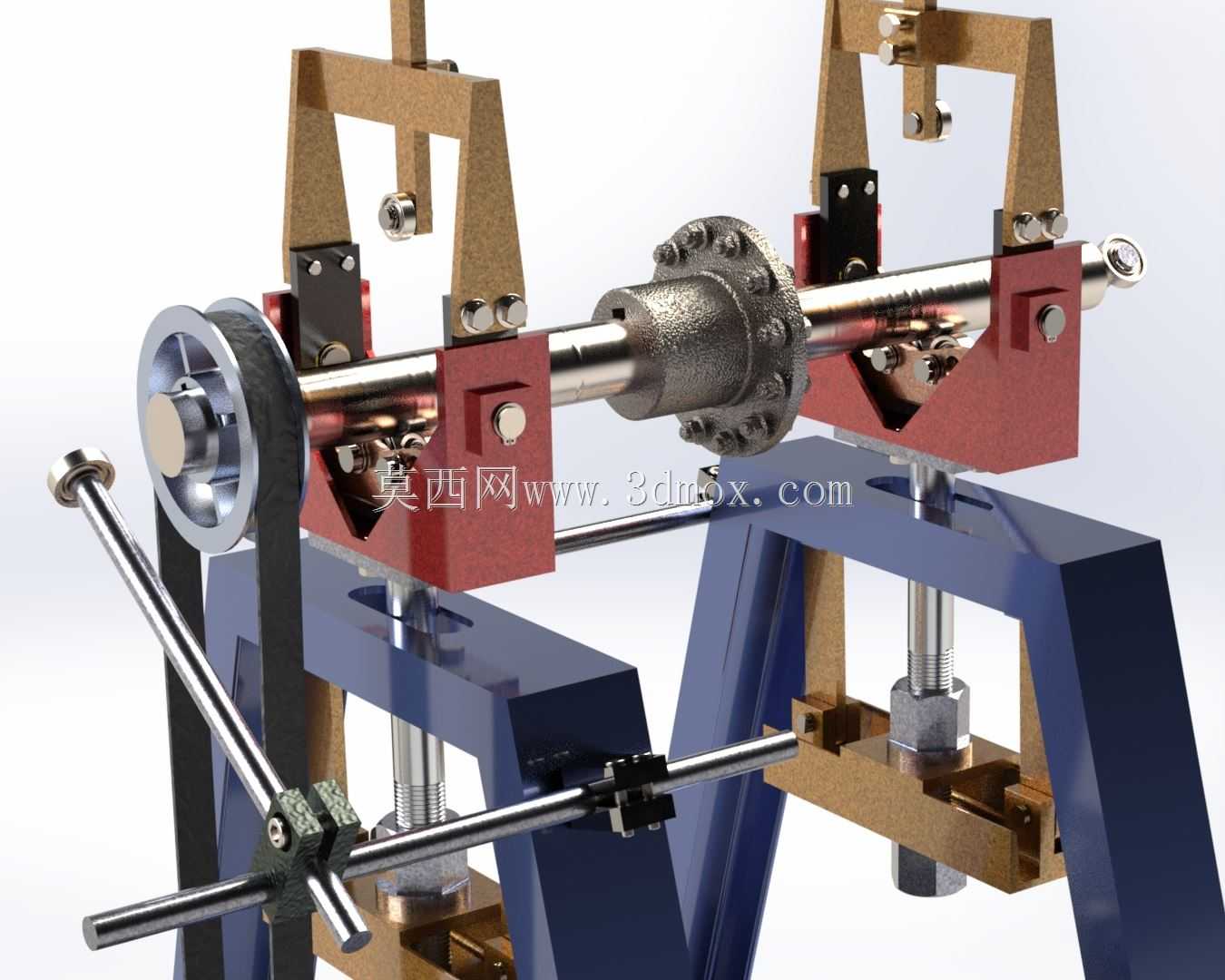

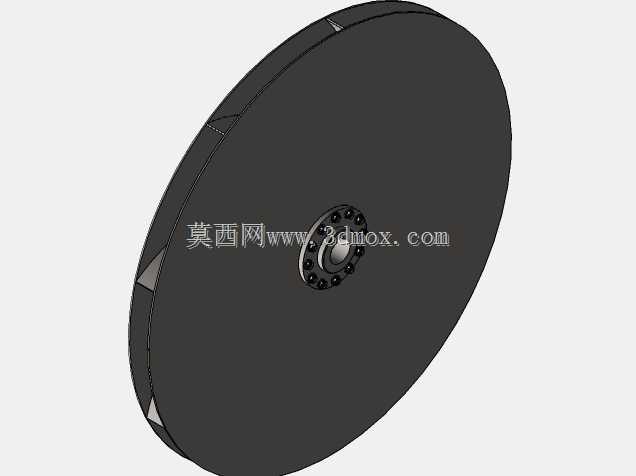

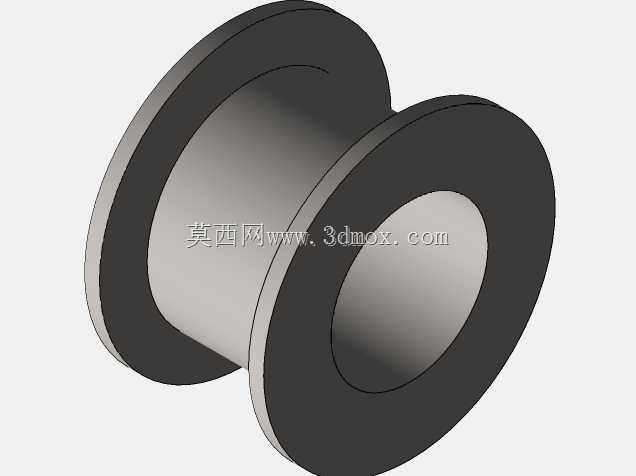

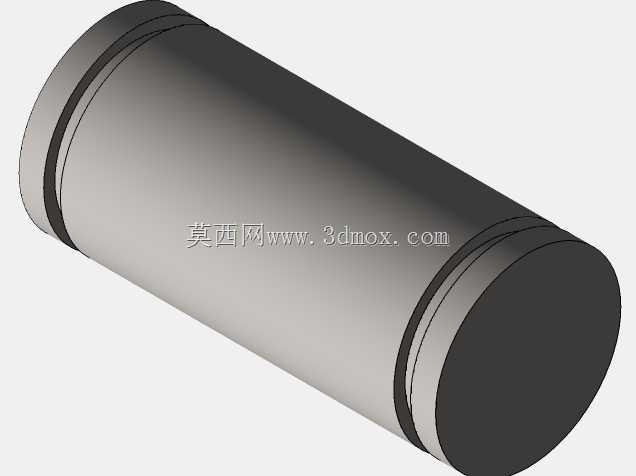

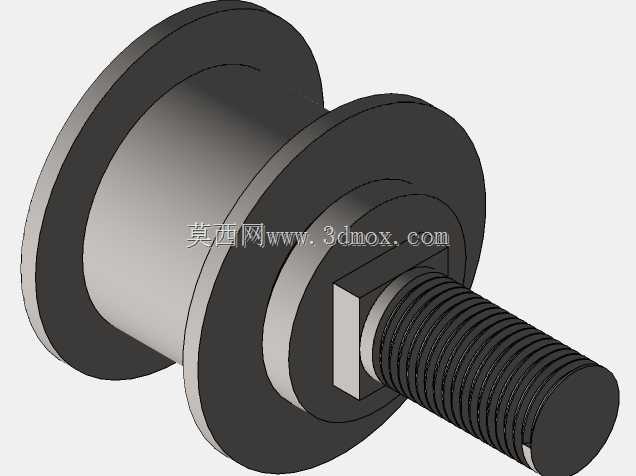

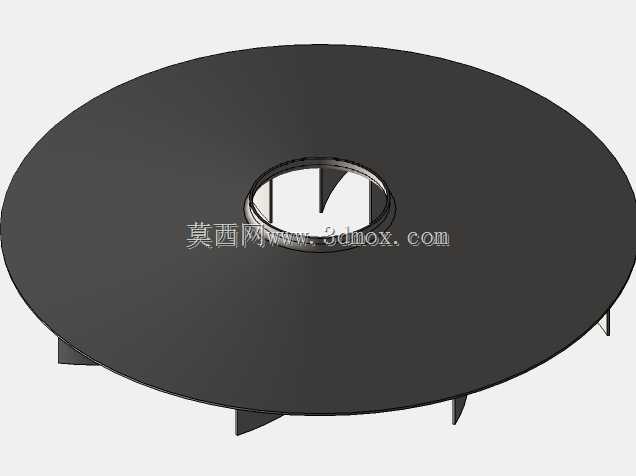

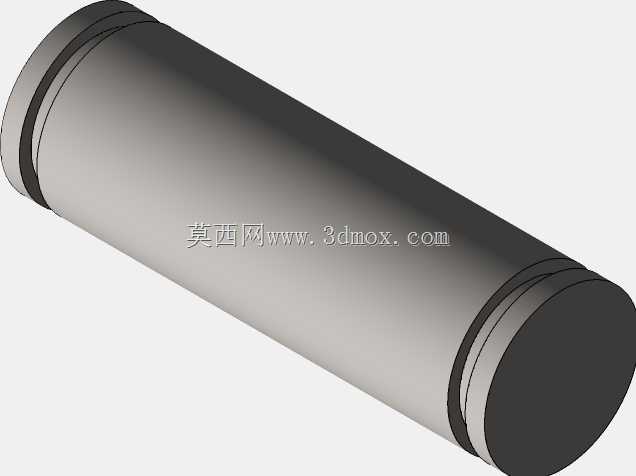

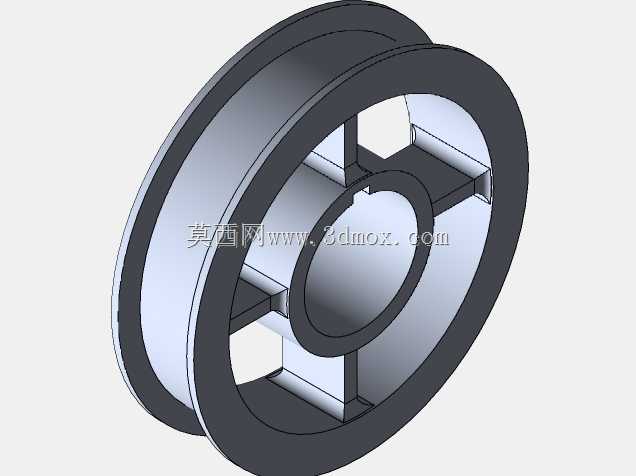

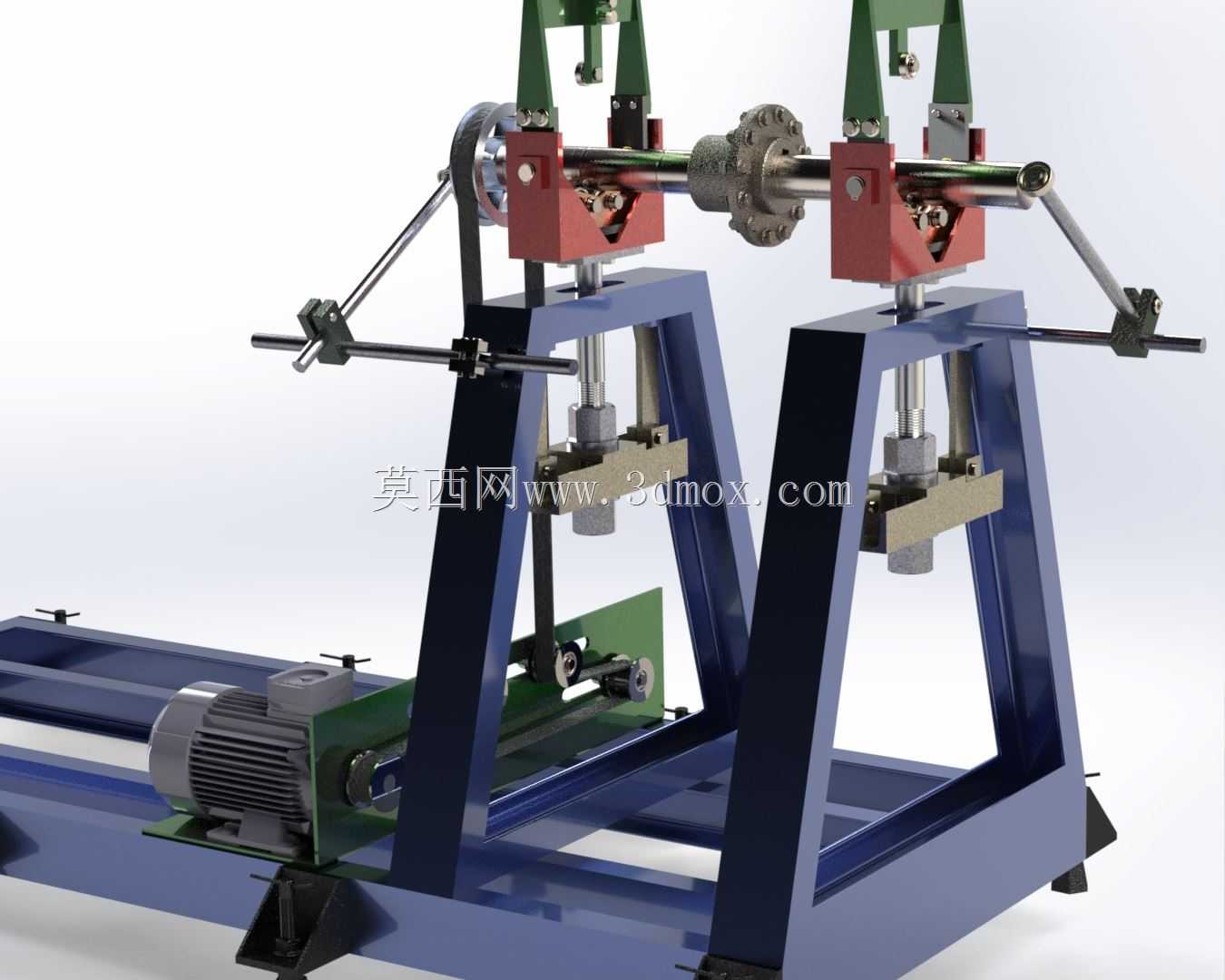

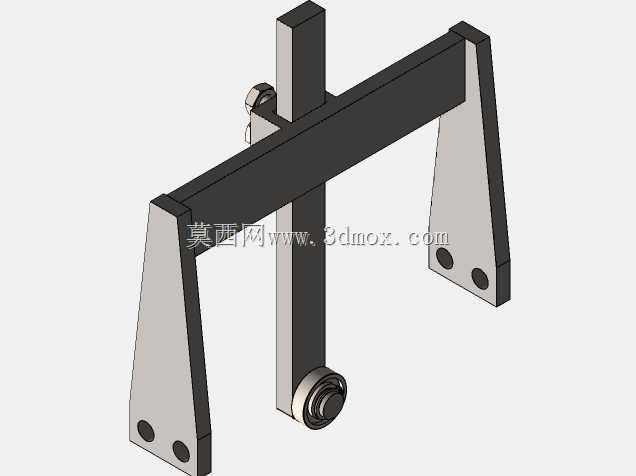

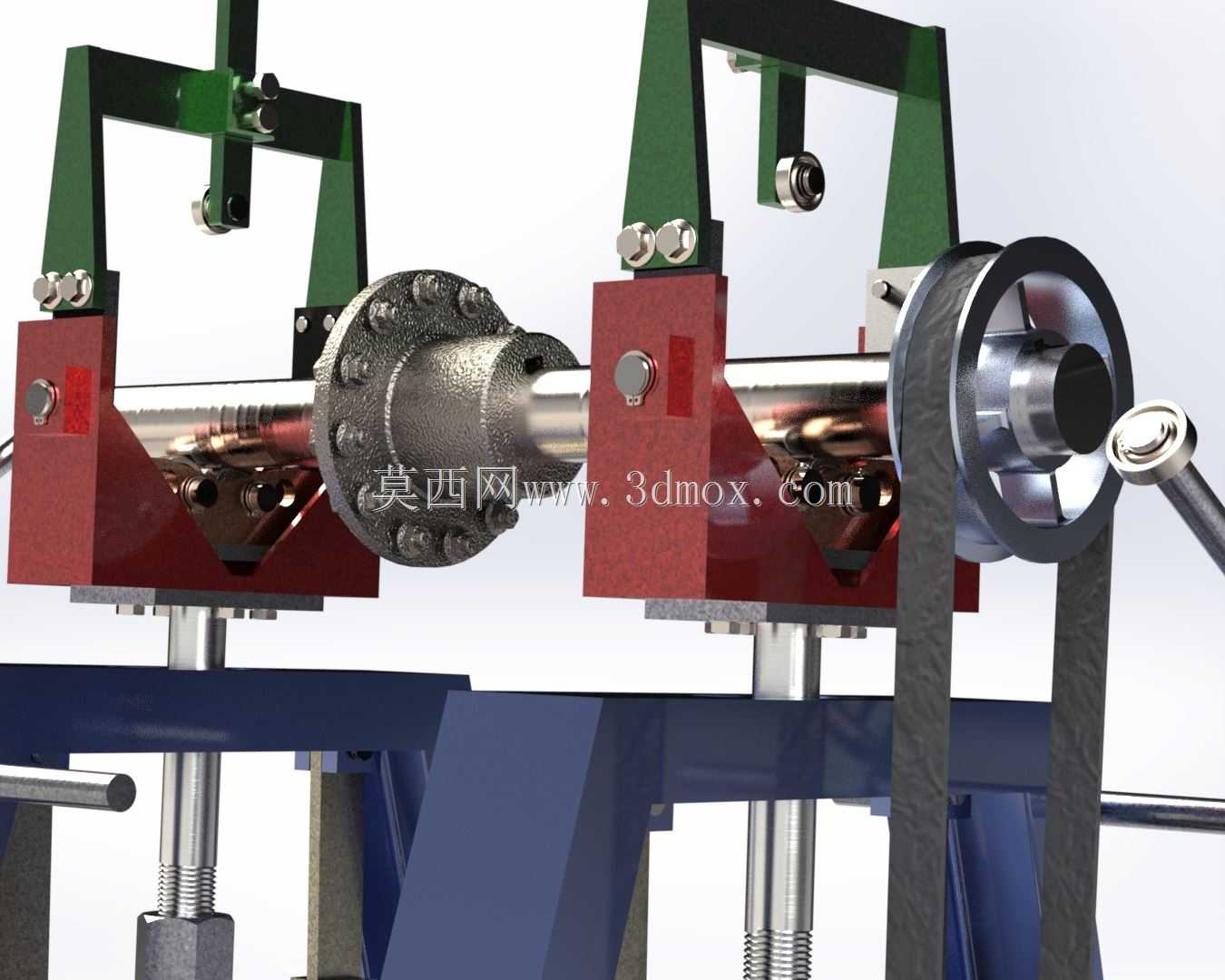

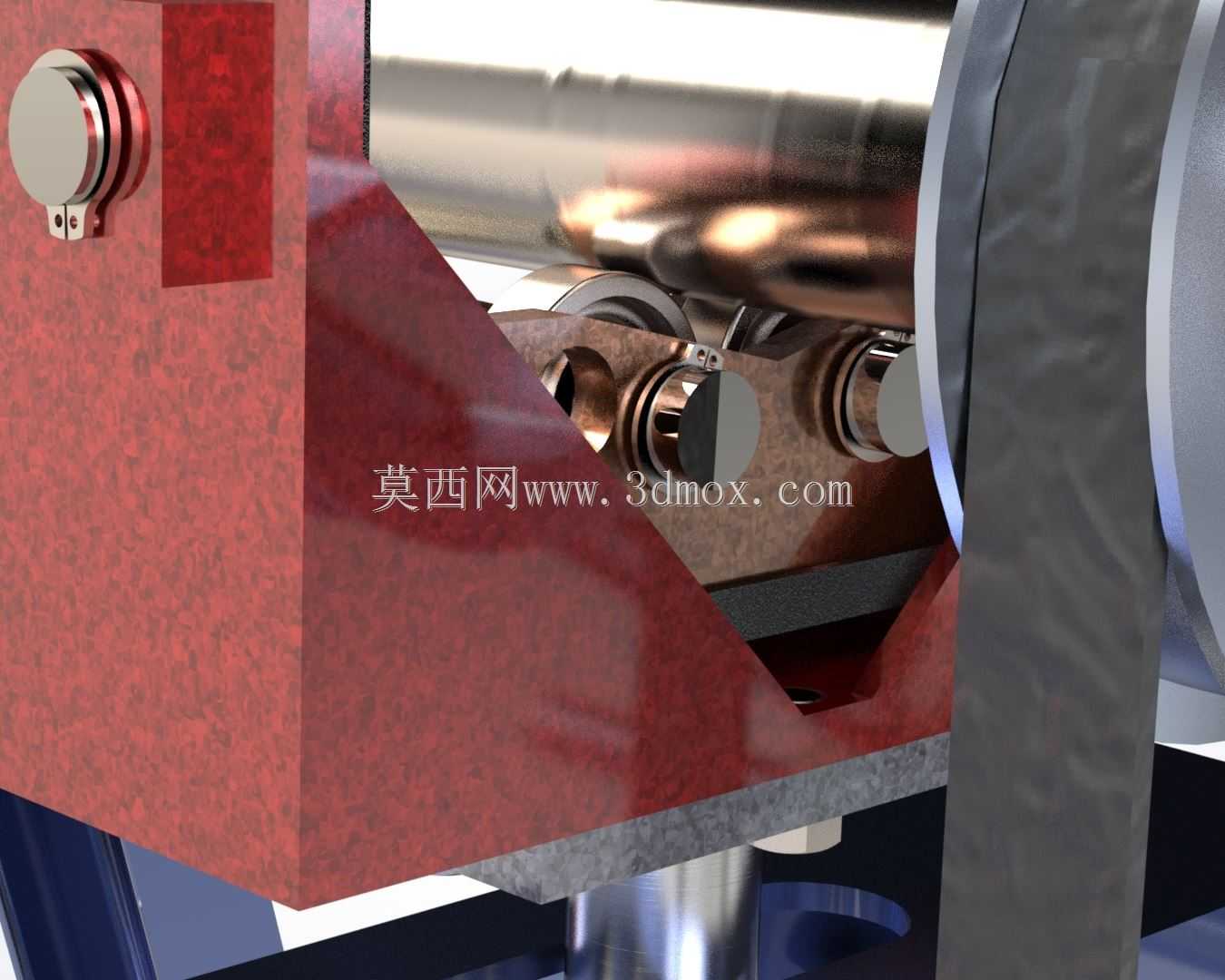

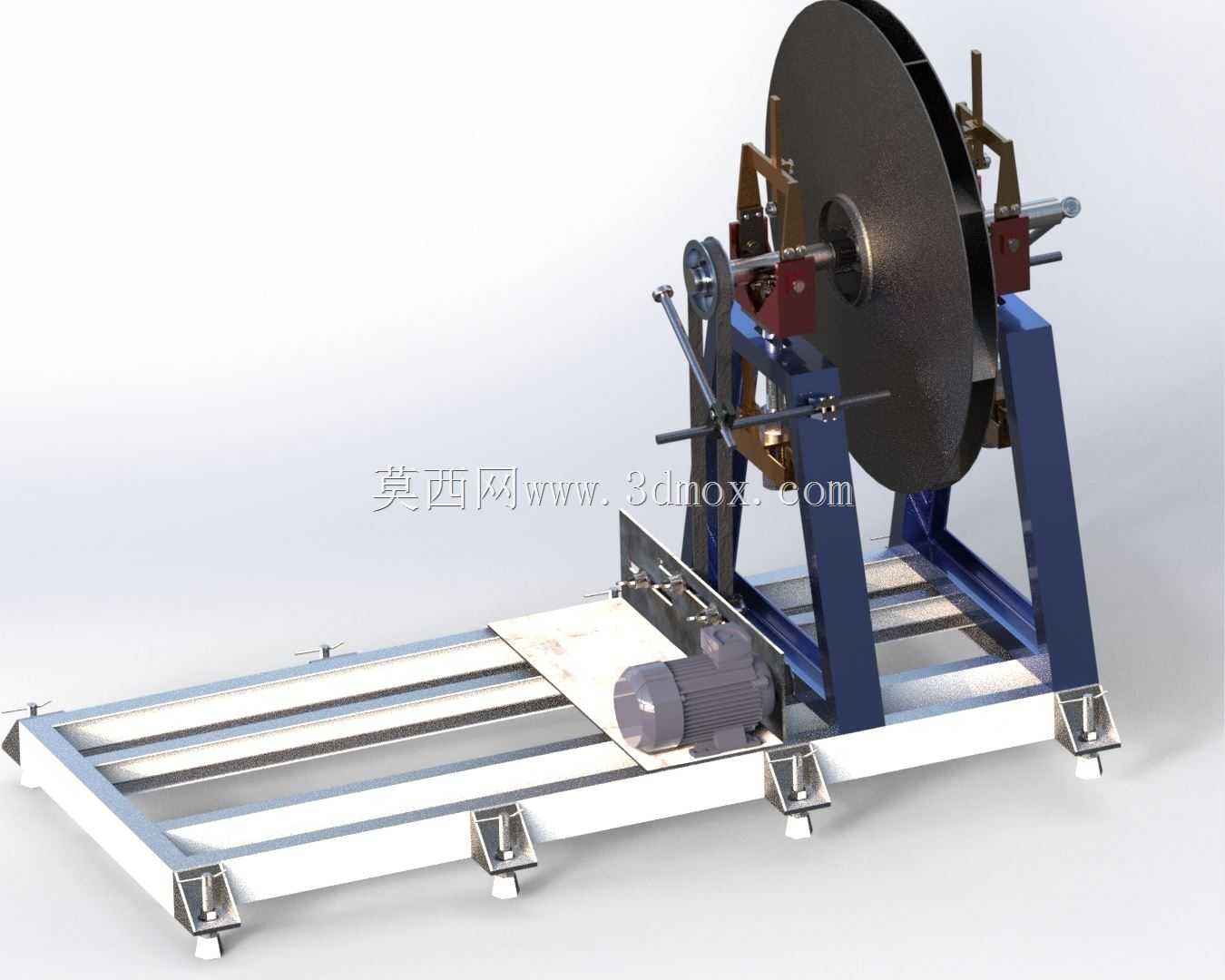

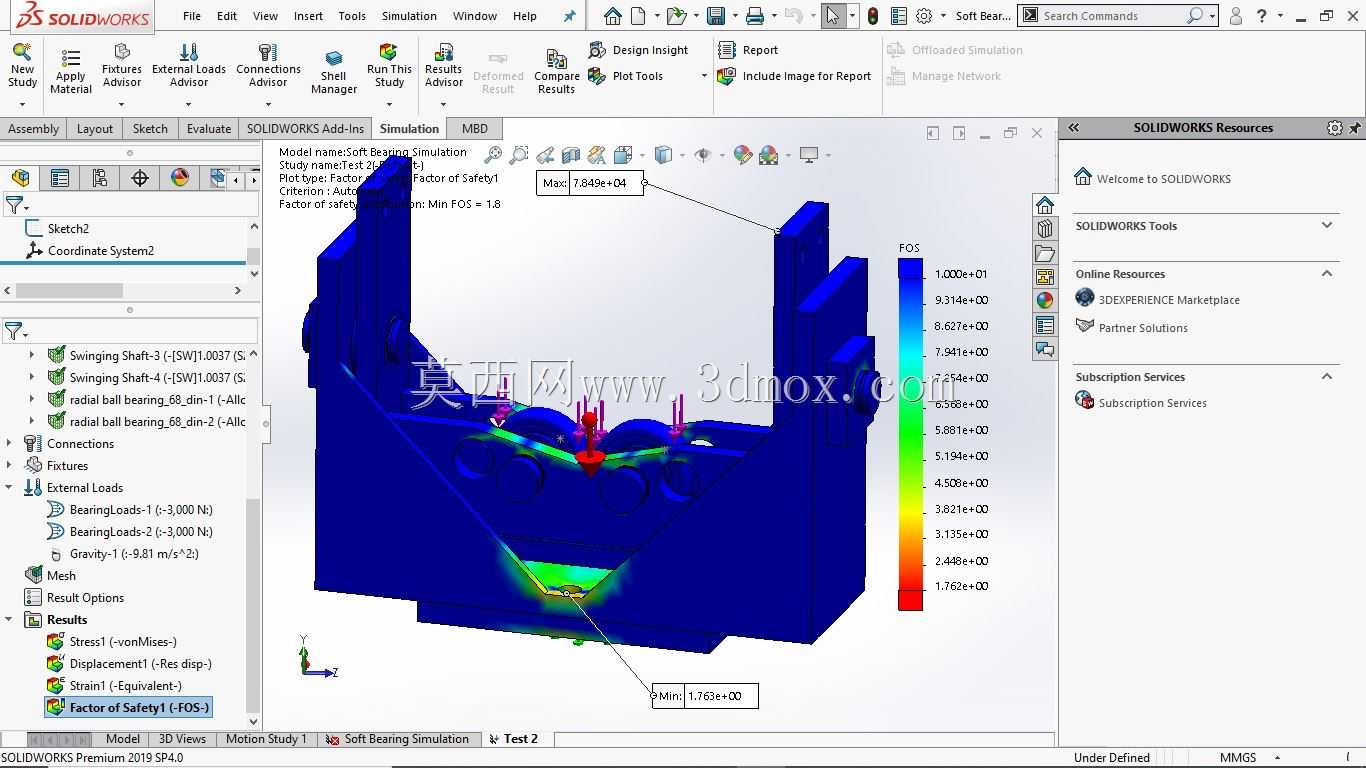

　　工件装夹部分由左右两组摆架组成，摆架上方配置滚轮或V型支承，托住转子轴颈。软支承结构的特点是支承系统固有频率低于工作转速，转子在测量转速下接近“悬浮”状态，微小不平衡量能够通过摆架振动灵敏反映出来，再经传感器传递至测量系统。摆架高度、滚轮间距和支承角度均可调整，针对无统一轴颈的大型盘类件，也可配合专用心轴使用。图中大型盘状工件通过心轴横穿中心，由两侧摆架支承，顶部设置轴向限位和安全压持结构，防止工件在启停过程中窜动。

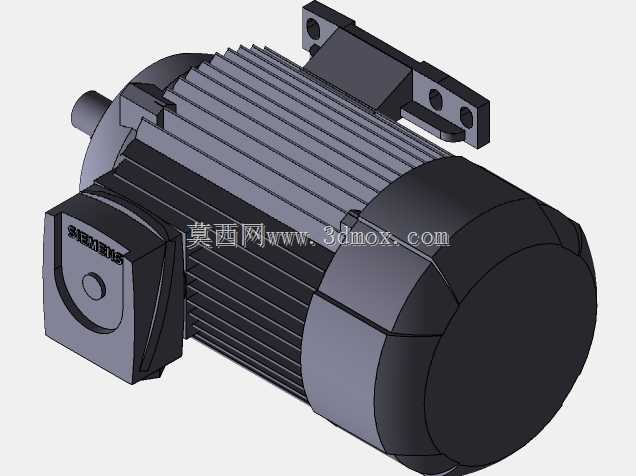

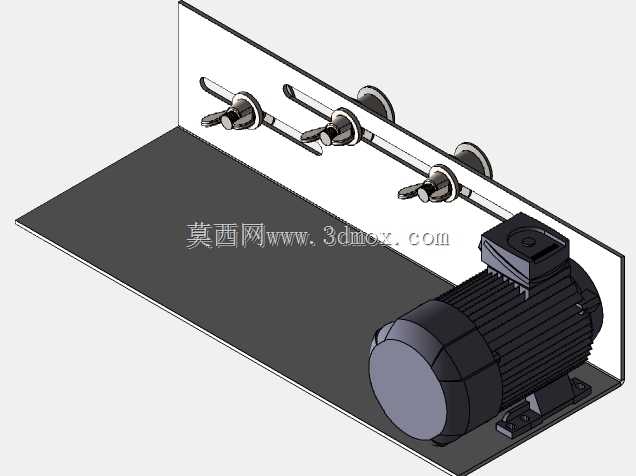

　　驱动方式采用端部电机带动传动件，使转子达到稳定测量转速。对于千公斤级工件，启动和制动惯量较大，设计中需要控制加减速时间，避免皮带打滑、轴颈磨损和摆架冲击。传动区通常设置可开启防护罩，工件旋转区则应配置光电保护或围栏，操作人员在测量时不得站在盘件切线方向。去重校正一般在停机后进行，可采用打磨、钻孔或铣削方式去除不平衡质量，再次启动复测，直到剩余不平衡量满足工件精度等级要求。

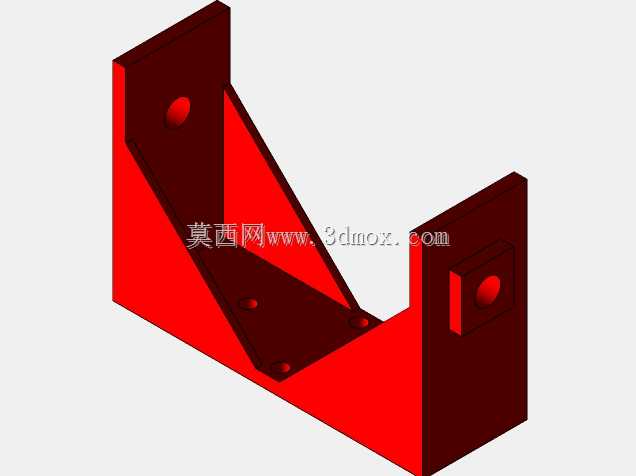

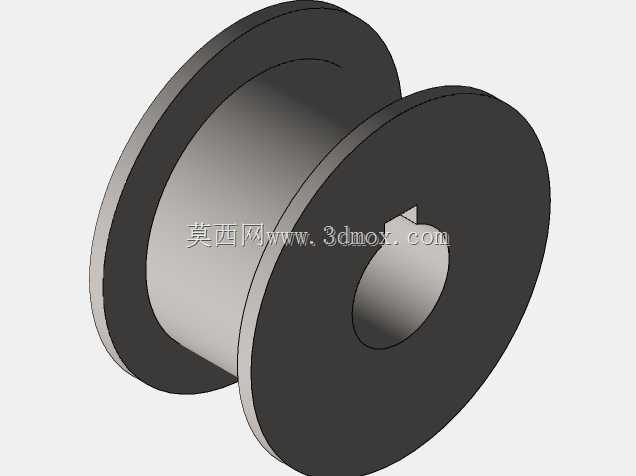

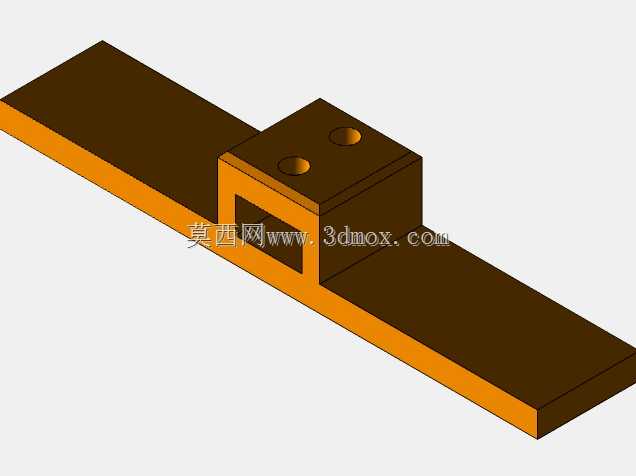

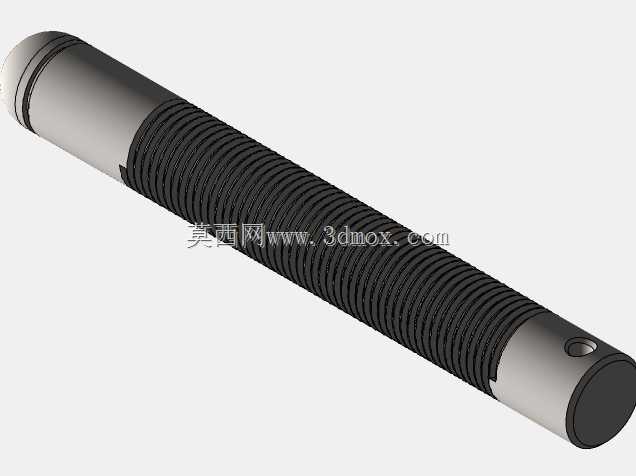

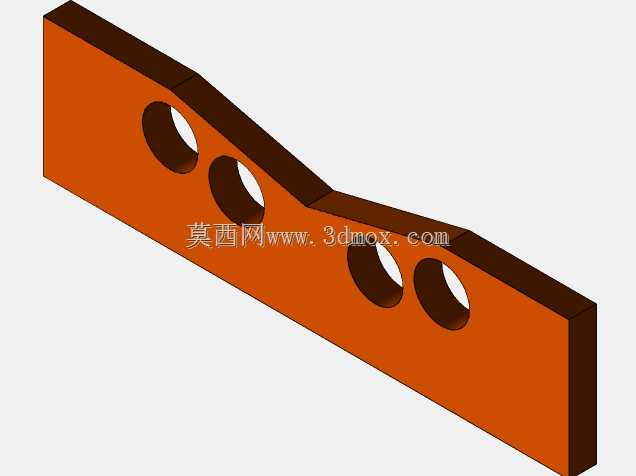

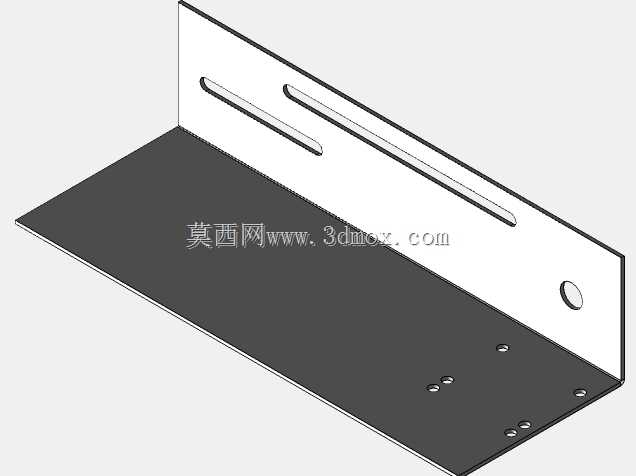

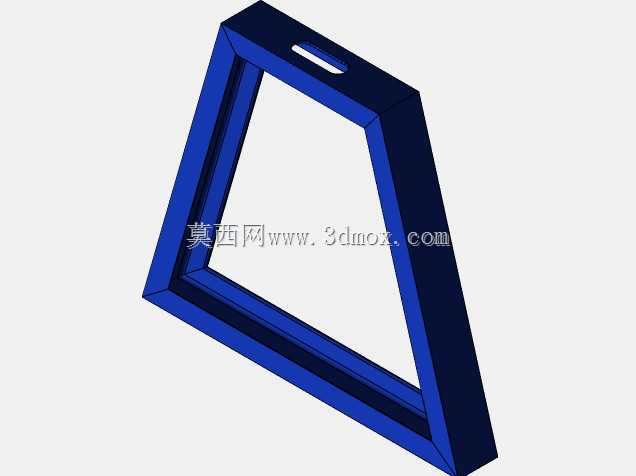

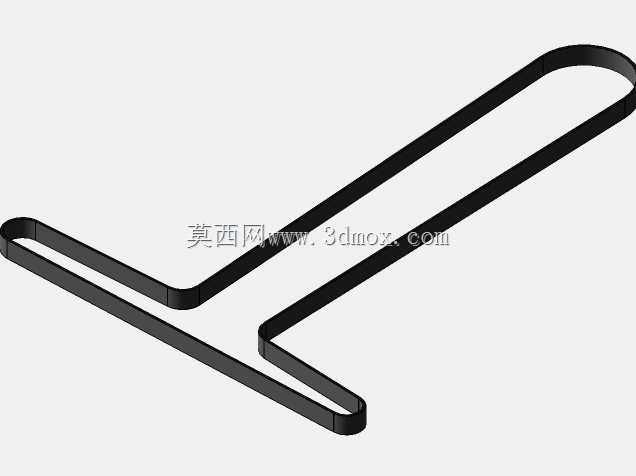

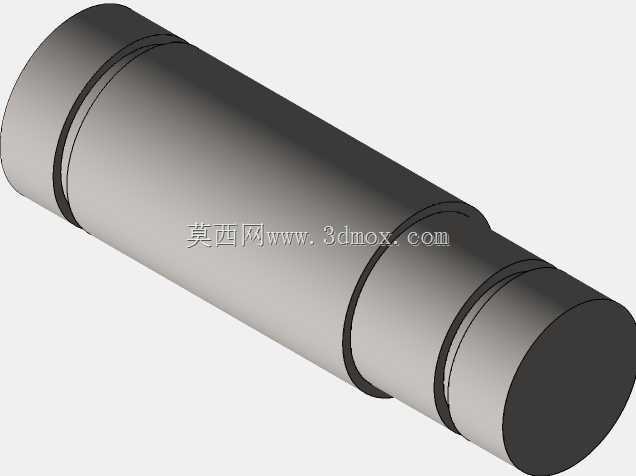

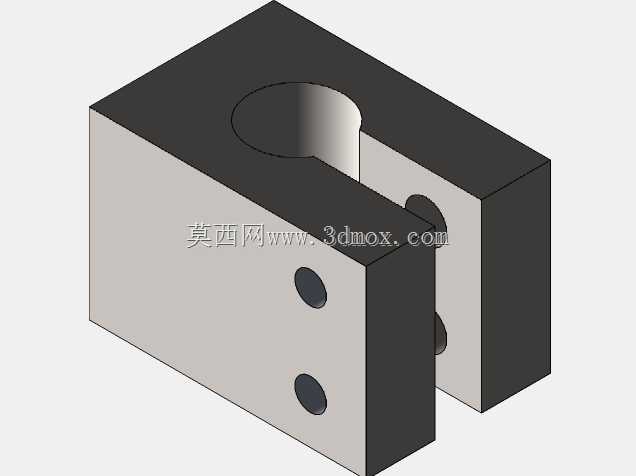

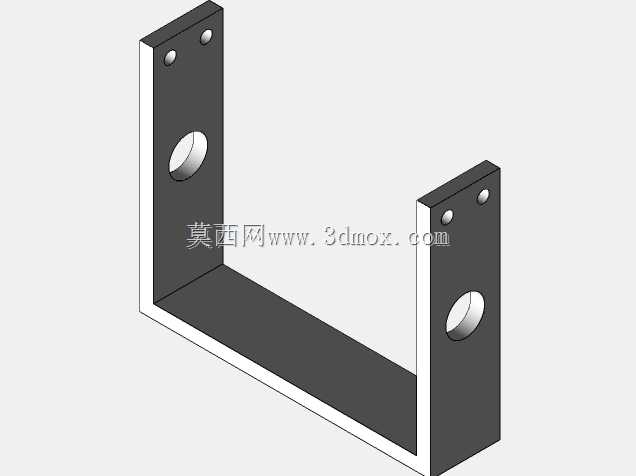

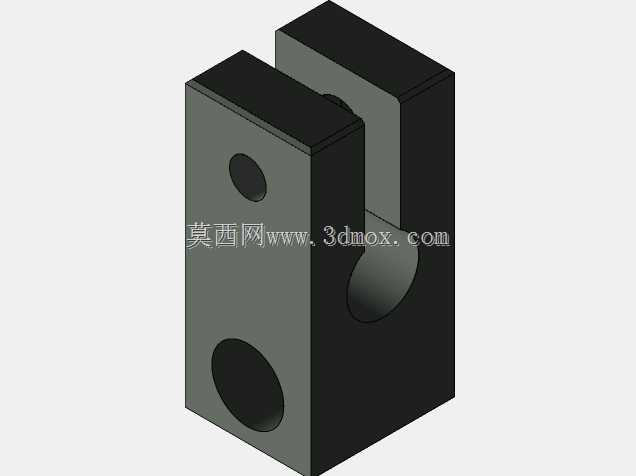

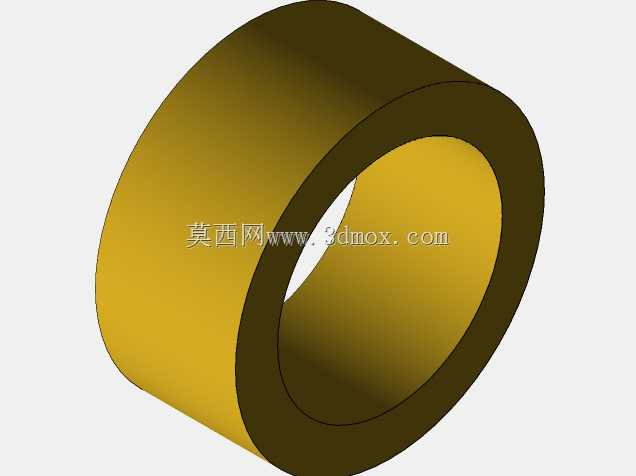

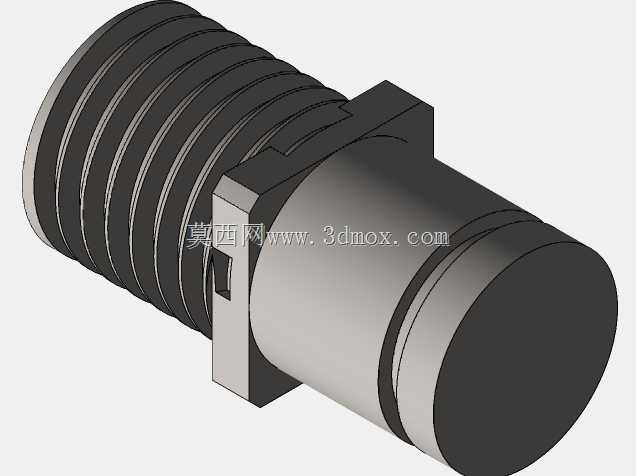

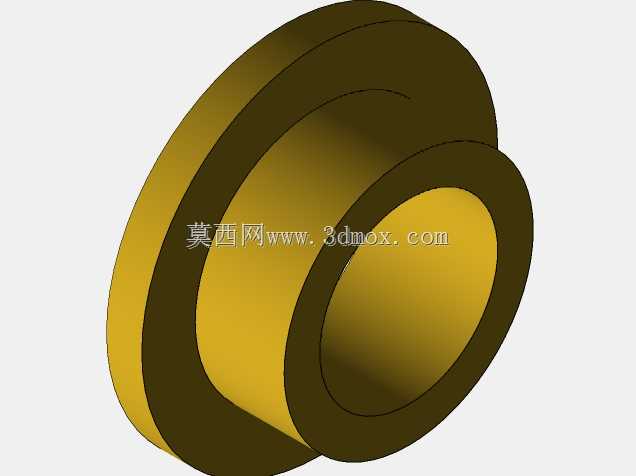

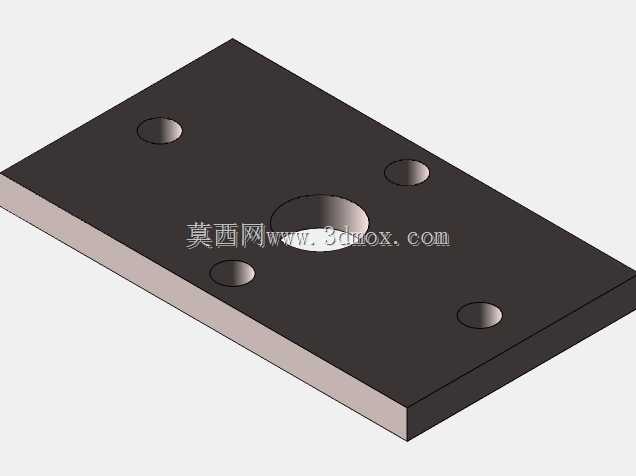

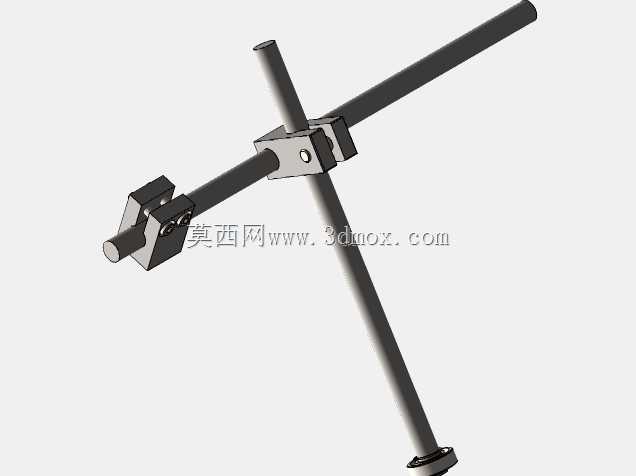

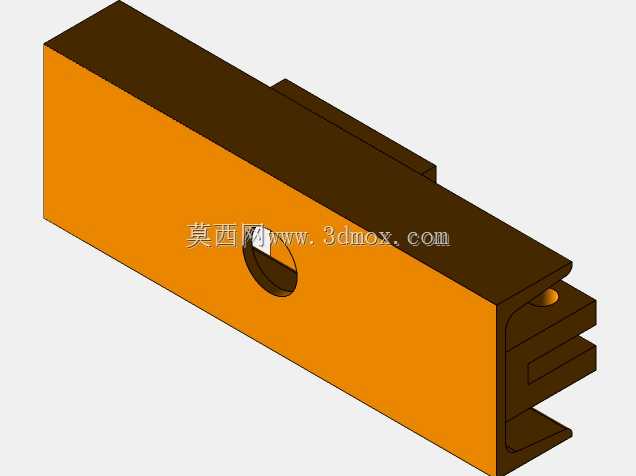

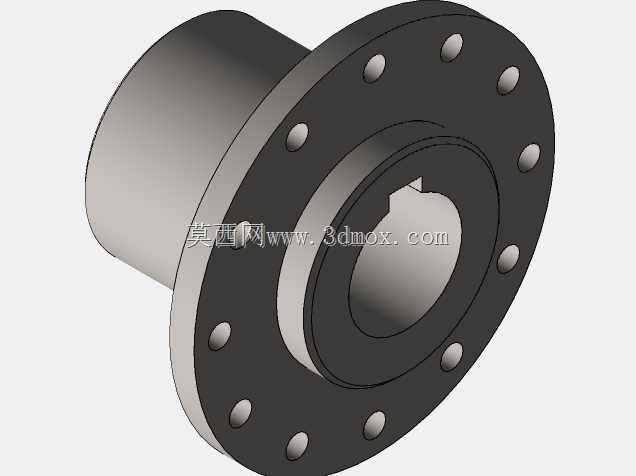

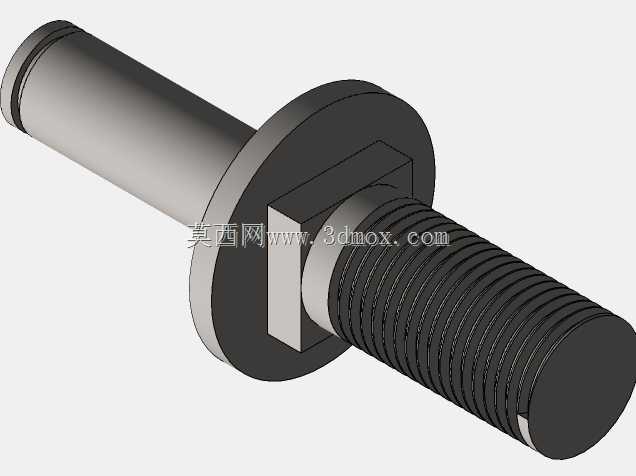

　　从结构建模角度看，该设备可以拆分为床身焊接件、导轨滑座、左右摆架、滚轮支承组件、驱动电机、传动带轮、心轴、压持机构、防护罩和检测元件若干模块。床身主梁采用矩形管或型钢拼焊，焊后需去应力并加工导轨安装面；摆架支座承受交变摆动力，侧板与转轴连接处要加强筋板；滚轮表面需淬火并包胶或采用耐磨材质，保护工件轴颈。三维布置时应重点核对运动包络：最大直径盘件旋转时的外圆空间、心轴抽出长度、电机检修空间、吊具上下行程以及摆架滑移极限，都要在总装中明确。地脚位置、起重孔和叉车孔也应在模型中体现，方便设备运输和现场就位。

　　实际选型时，用户最关心的是工件质量范围、最大回转直径、轴颈直径范围、支承中心距、最小可达剩余不平衡量和平衡转速。软支承平衡机灵敏度高、适合批量和高精度盘类件，但对工件初始不平衡过大、轴颈圆度差或支承面有损伤的情况比较敏感，装夹前必须清理轴颈并确认心轴精度。对于风机叶轮这类风阻较大的工件，还应在低速或封闭防护条件下测量，避免气流扰动影响读数。整机结构把机械支承、驱动、检测和安全防护集中在一个长床身上，既保证大工件装夹刚性，又通过软摆架获得足够的测量分辨率，是旋转机械制造与维修环节中保证运行平稳性的关键工艺装备。
