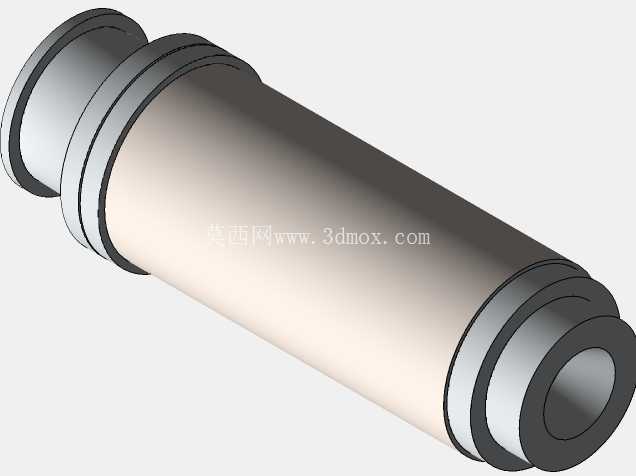

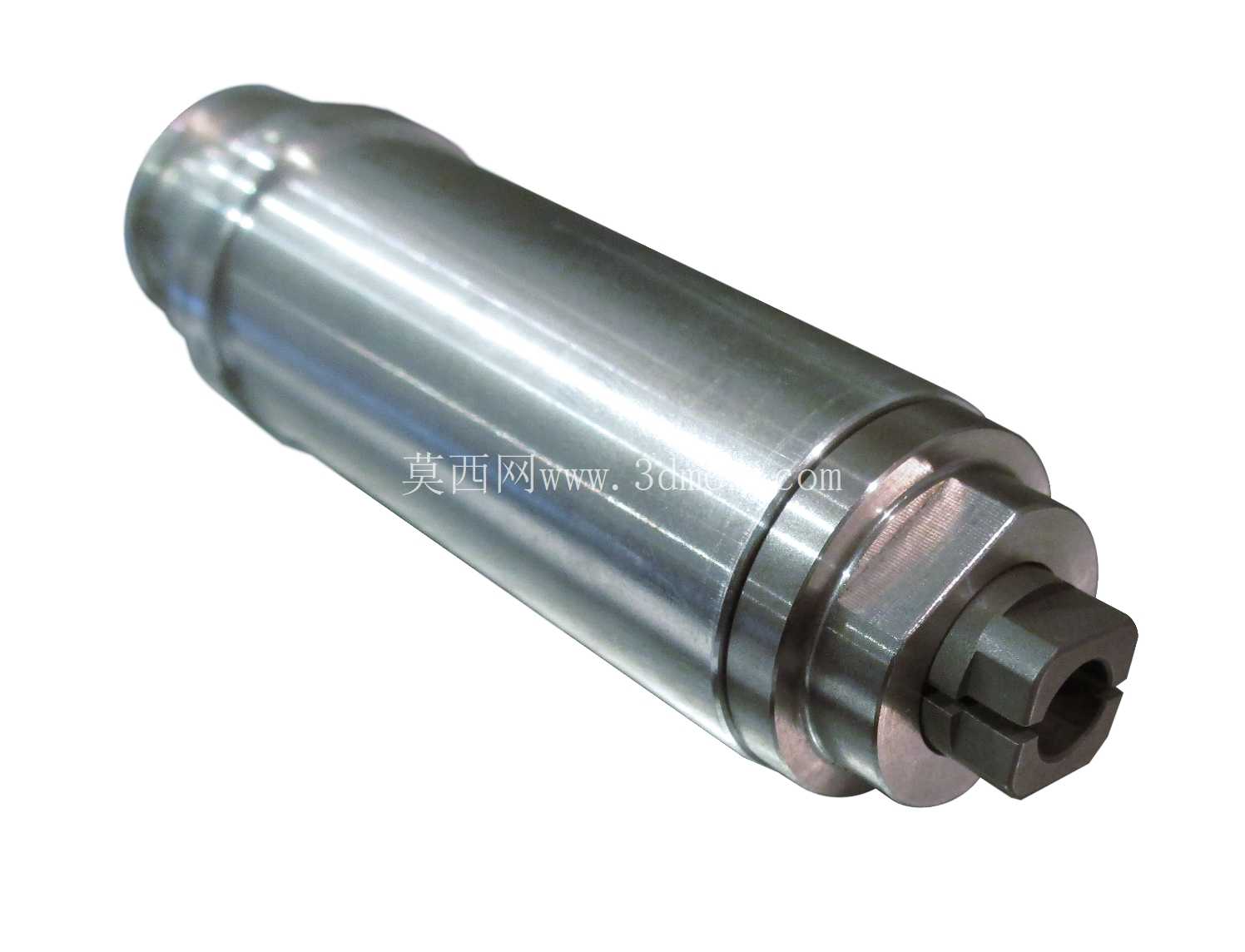

数控加工用Mark1无刷主轴结构设计

在精密数控加工场景里，主轴作为核心执行部件，其动静态性能直接决定了加工件的表面质量与尺寸公差，这款无刷主轴的结构设计，完全围绕中小型数控设备的高速轻载加工需求展开，适配桌面级数控铣床、小型雕刻设备以及精密磨削工位的使用要求。从实际应用场景来看，这类无刷主轴常被用于有色金属零件的精密切削、亚克力等非金属材料的高速铣削，以及小型模具型腔的精细加工，相比传统有刷主轴，它省去了碳刷磨损更换的维护环节，长时间连续运行的稳定性更优，适合小批量精密零件的连续加工作业。

从功能特性上看，该主轴采用一体化筒式结构设计，外壳为精加工不锈钢材质，既保证了整体结构的刚性，也能在加工切削液飞溅的环境下具备基础的防锈能力，输出端采用ER型夹头锁紧结构，可适配不同柄径的铣刀、磨头类刀具，锁紧螺母的受力槽做了对称分布设计，装卸刀具时受力均匀，不会出现偏载导致的主轴锥孔损伤。主轴内部的无刷电机转子与输出轴做了一体化同轴设计，减少了中间传动环节的连接间隙，高速运转时的径向跳动量控制在微米级，能满足精加工工序对主轴回转精度的要求。

设计思路上，这款主轴优先考虑了安装适配性与运行稳定性的平衡，整体为圆柱直筒外形，安装时可通过配套的锁紧抱箍直接固定在设备的主轴安装板上，不需要额外设计复杂的连接法兰，降低了设备集成时的结构设计难度。主轴的冷却结构依托外壳的金属壳体实现自然散热，针对短时间高速重载切削的工况，也可在抱箍位置加装水冷套实现强制冷却，结构预留了足够的改装空间。尾部的出线位置做了防弯折处理，避免设备运行过程中走线反复弯折导致的线芯断裂问题，接线端的定义兼容主流无刷电机驱动器的接口标准，不需要额外做转接电路即可完成调试。

从安装边界尺寸来看，主轴主体为等直径圆柱结构，整体长度控制在适配桌面级设备安装空间的范围内，安装抱箍的配合直径公差按照h6级精度设计，与安装座的配合间隙控制在合理区间，既保证安装时的同轴度，也方便后期维护拆卸。输出端的刀具伸出长度做了限位设计，避免刀具装夹过长导致的悬臂过大、切削时振刀问题，主轴的轴向窜动参数经过结构优化，在承受轴向钻削力时不会出现明显的位移，可兼顾轻载钻削工序的使用需求。

在实际选型适配时，需要注意该主轴的额定转速区间与加工材料的匹配性，高速区间适合有色金属与非金属的精加工，低速大扭矩区间可适配黑色金属的轻载切削，安装时要保证抱箍的锁紧力均匀，避免局部受力过大导致主轴外壳变形，影响内部轴承的运转精度。日常使用过程中，需要按照运行时长定期对前端轴承做润滑维护，保证回转精度的长期稳定性，夹头与锥孔的配合面要定期清理切屑与油污，避免杂质进入导致的装夹精度下降。
