龙门式三轴数控等离子切割设备结构

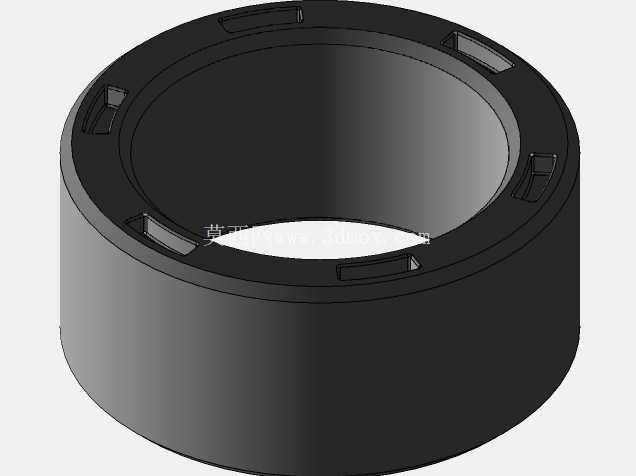

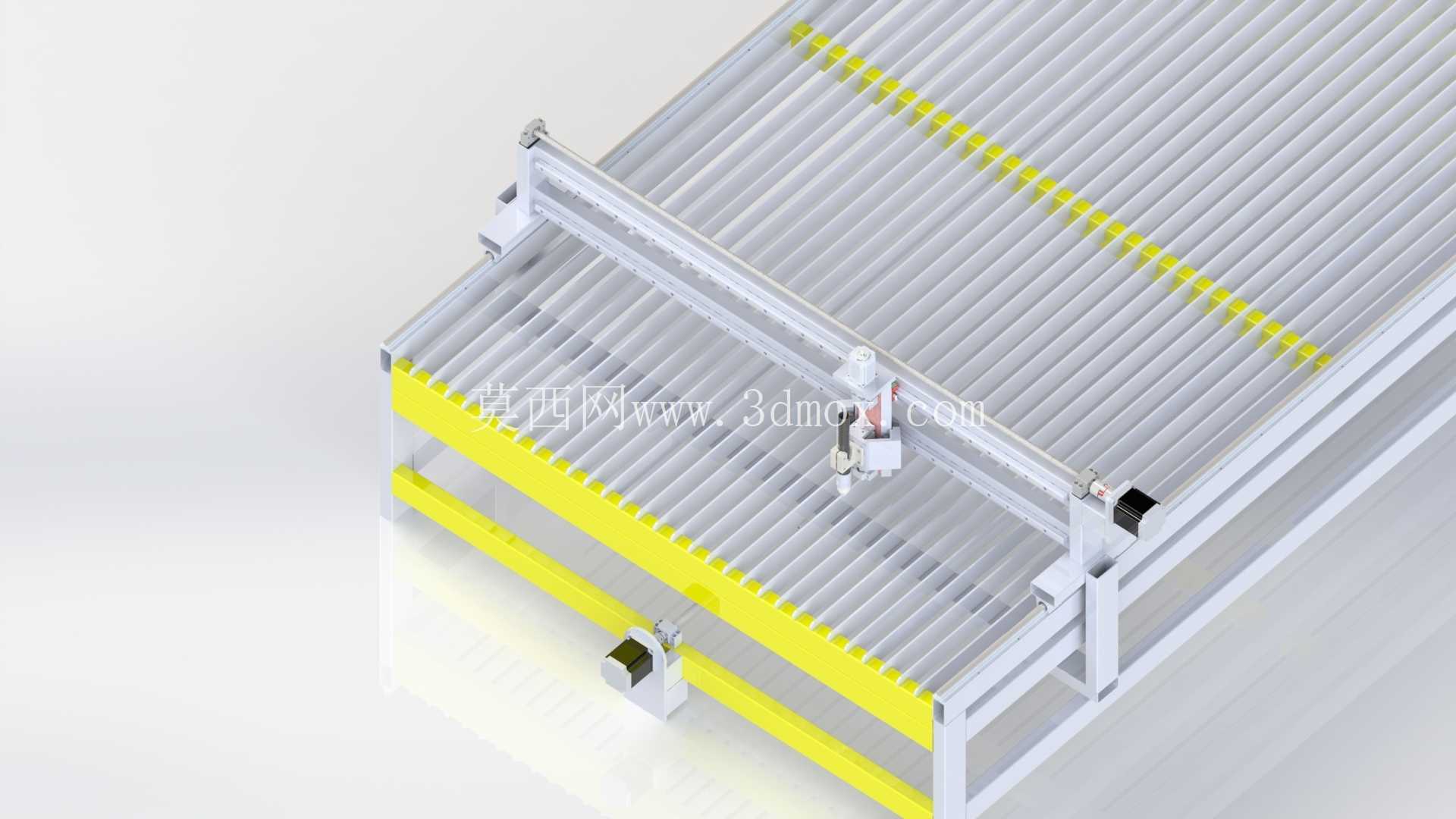

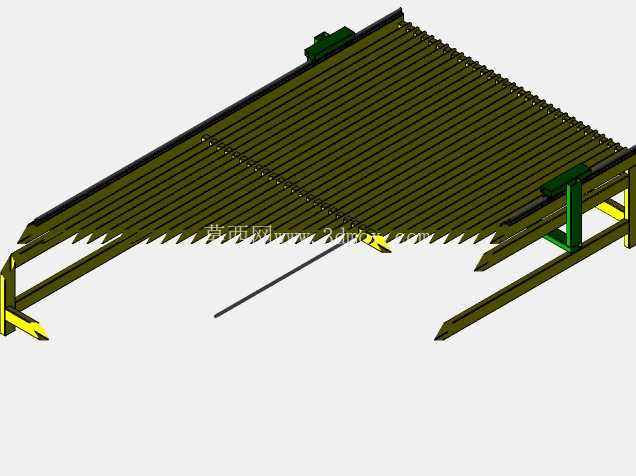

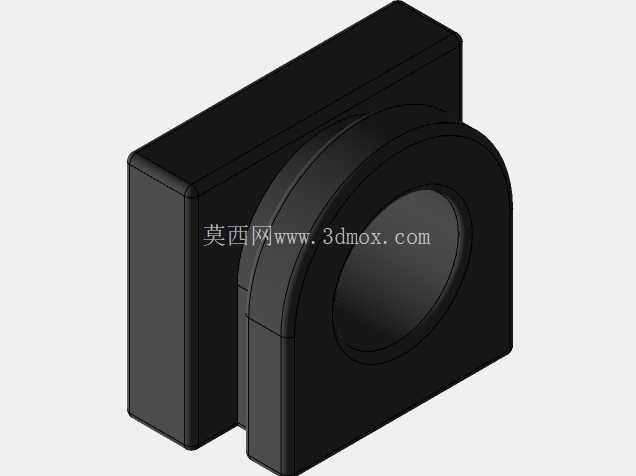

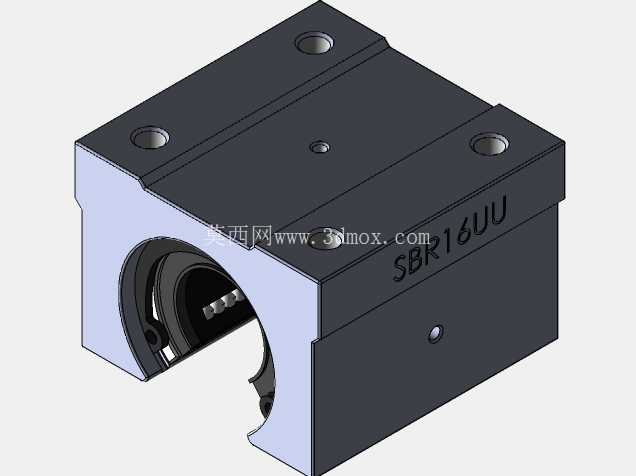

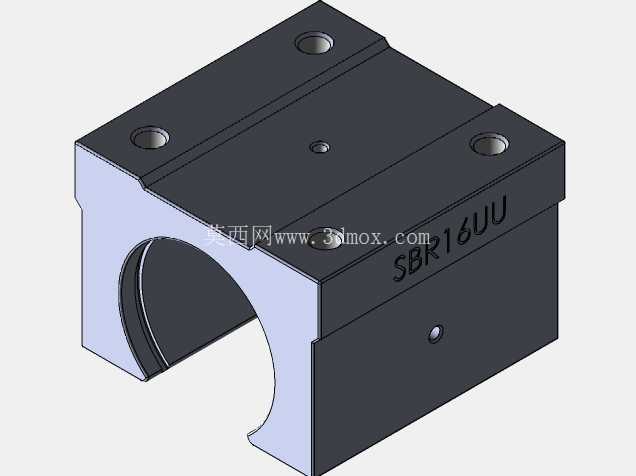

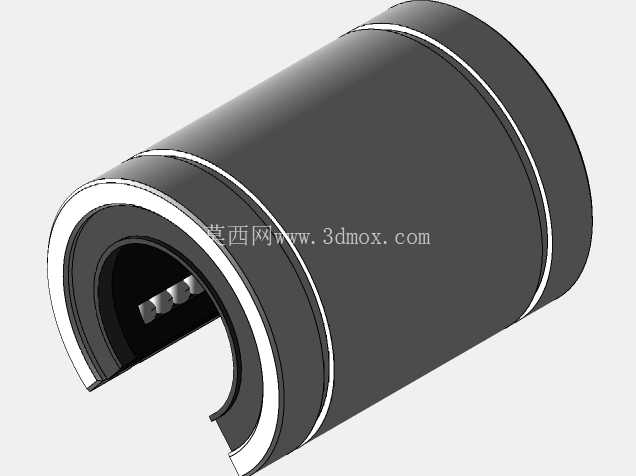

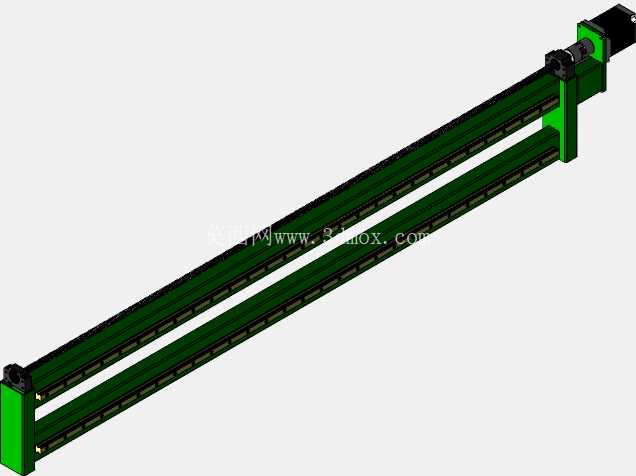

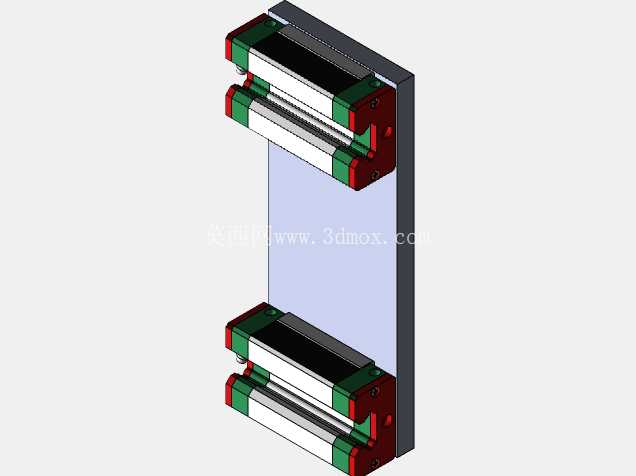

这款三轴数控等离子切割设备的结构设计，主要面向中小型金属板材加工场景，常见于五金加工车间、钢结构预制场、广告标识制作工坊这类需要对薄中厚碳钢板、不锈钢板、铝板等金属板材做异形轮廓切割的作业场景。区别于便携式小行程切割设备，该结构采用龙门式双轴支撑布局，横向主梁搭载可沿Y向移动的割炬安装滑座，纵向两侧布置平行直线导轨副作为X向运动基准，整体床身采用格栅式承料架设计，承料架由多组平行排布的栅条组成，栅条间距预留足够的排渣空间，切割过程中产生的高温熔渣可直接通过栅条间隙落入下方集渣区域，避免熔渣堆积在承料面影响板材放置平整度，同时栅条采用可更换式设计，长期受高温烧蚀损耗后可单独替换单根栅条，降低后期维护成本。

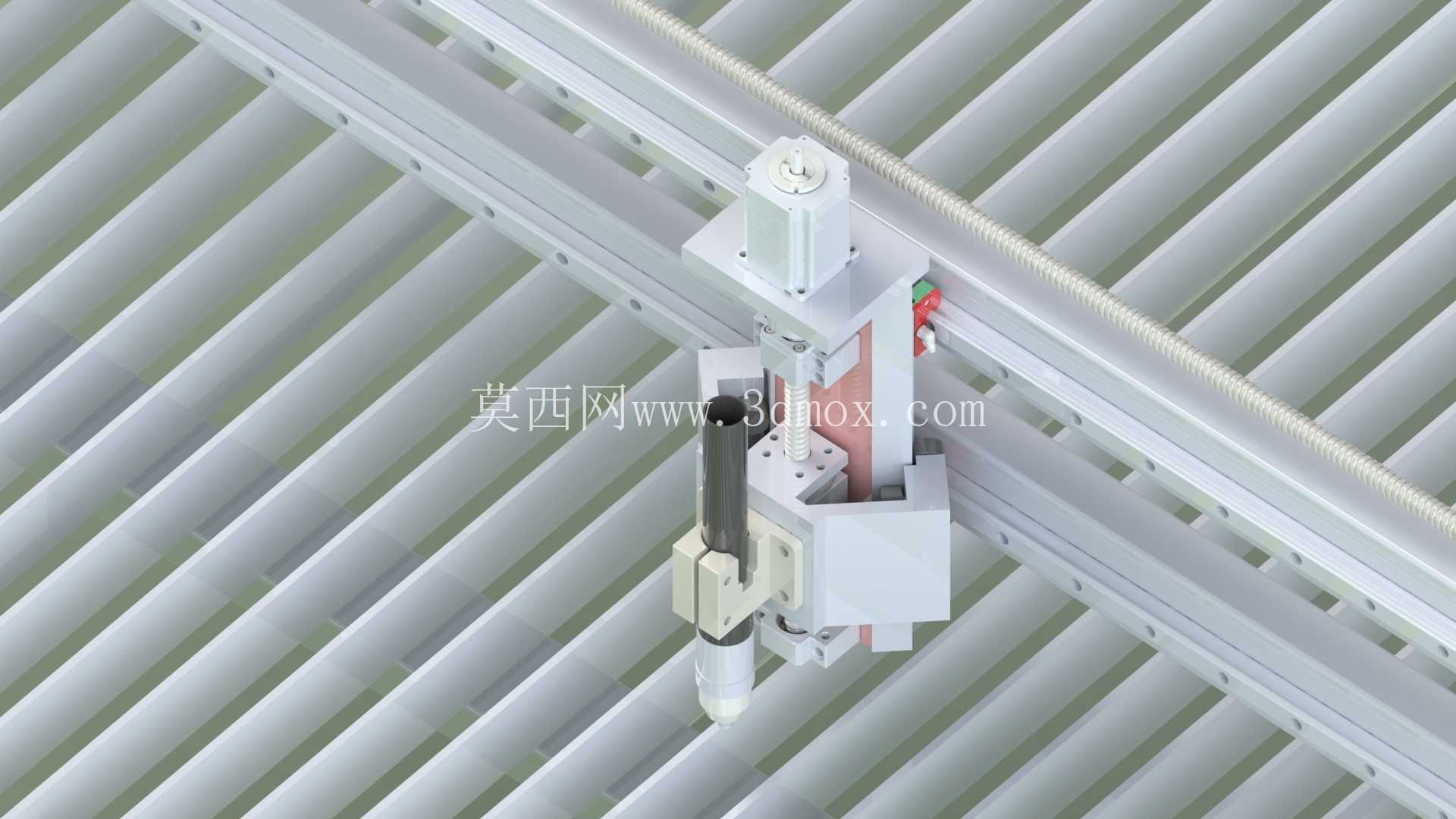

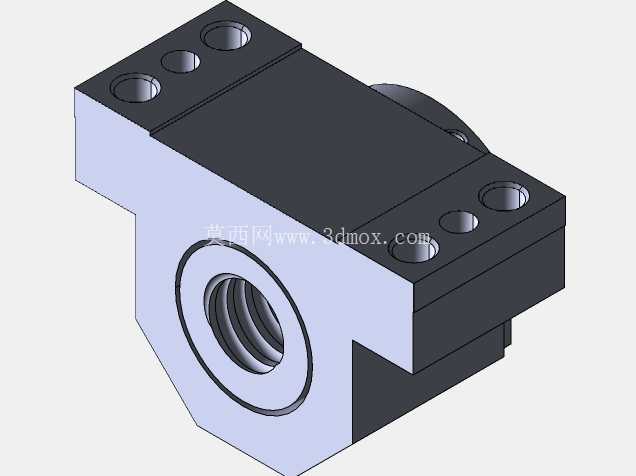

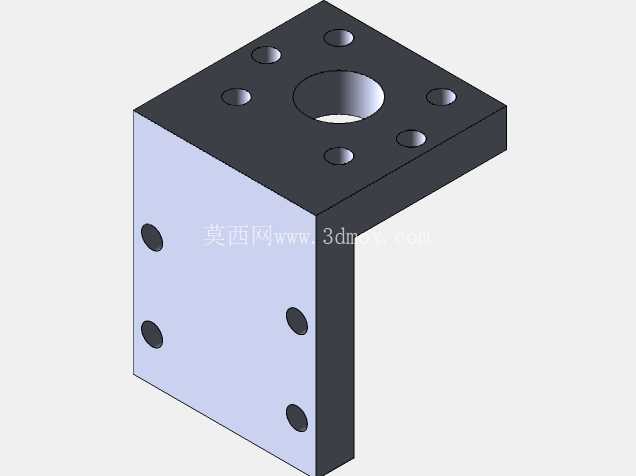

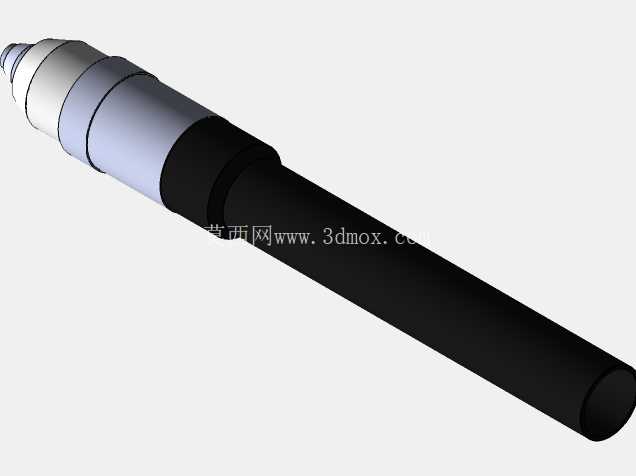

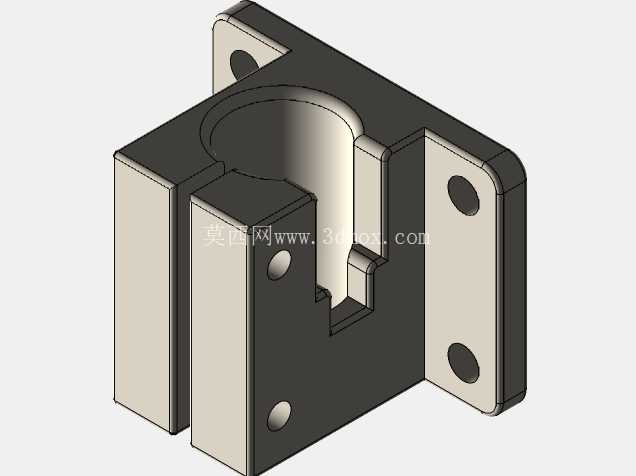

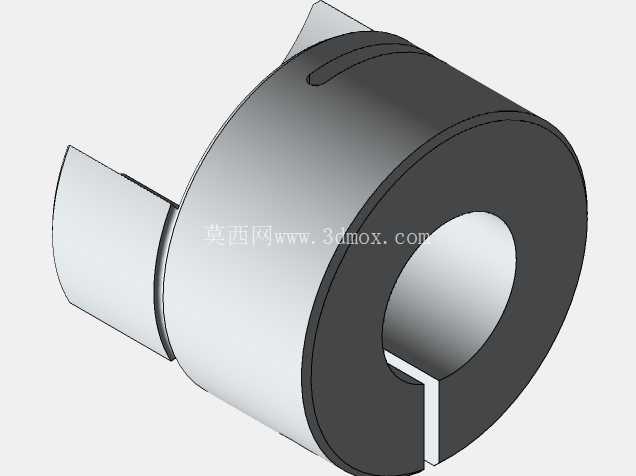

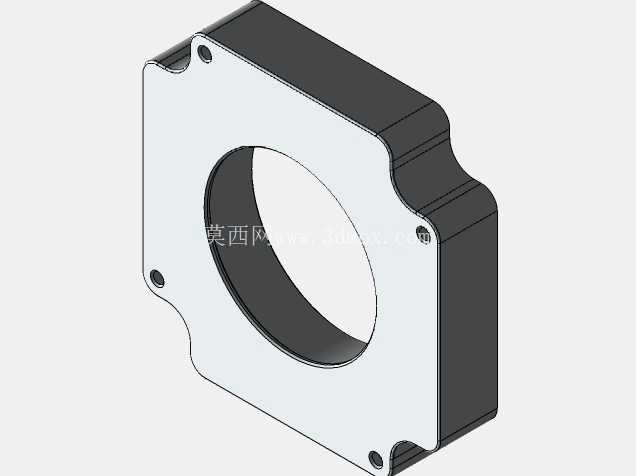

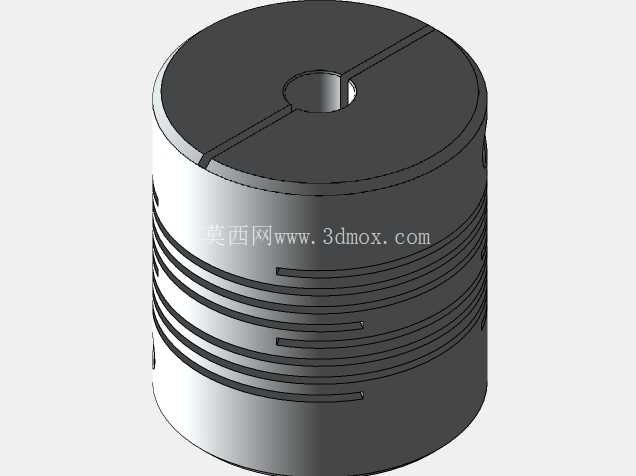

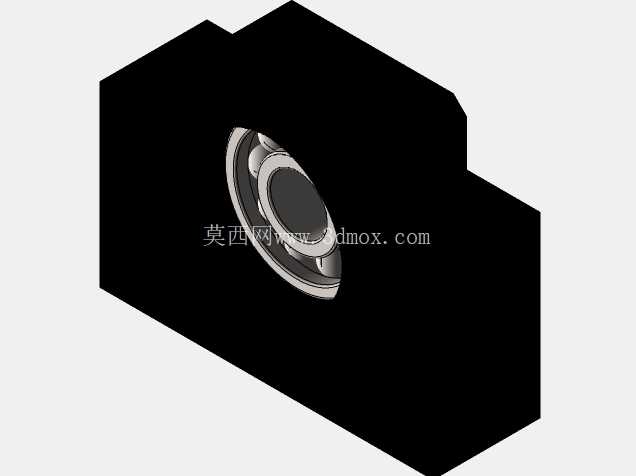

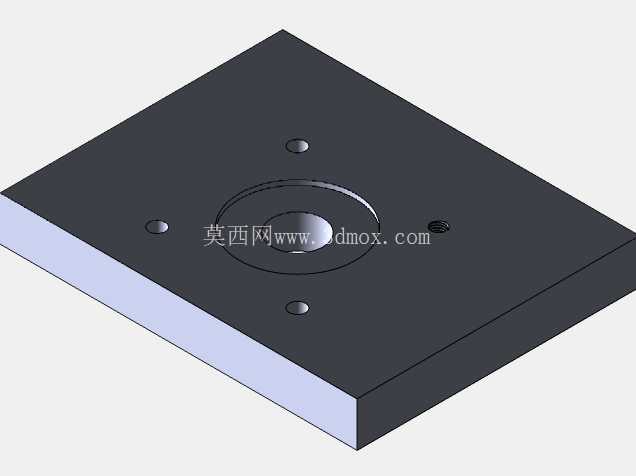

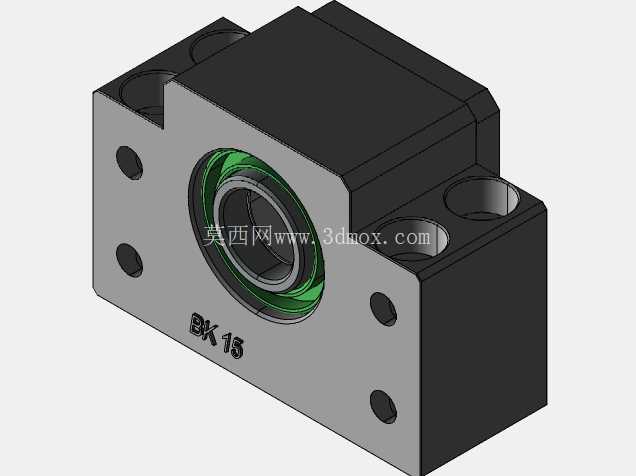

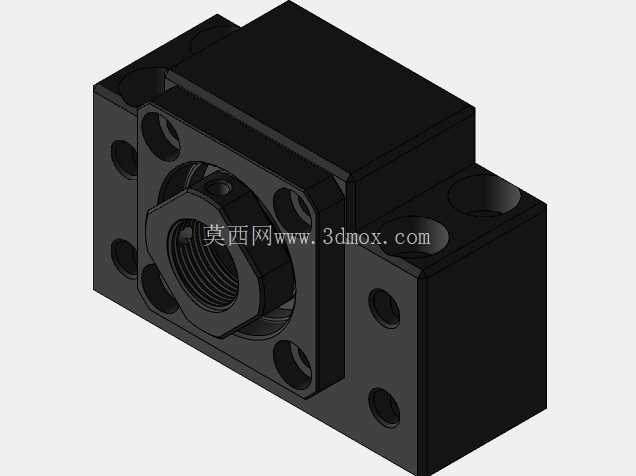

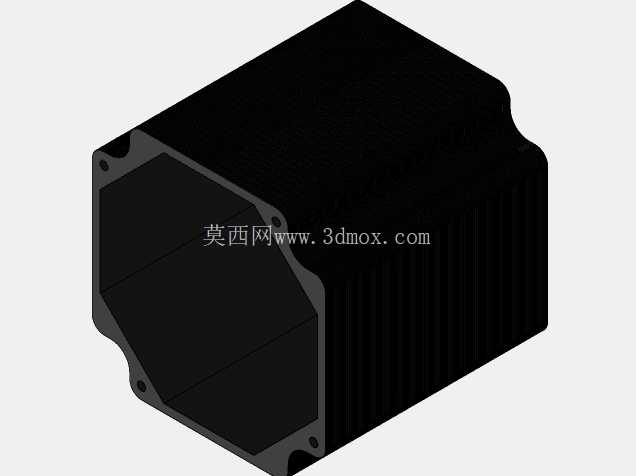

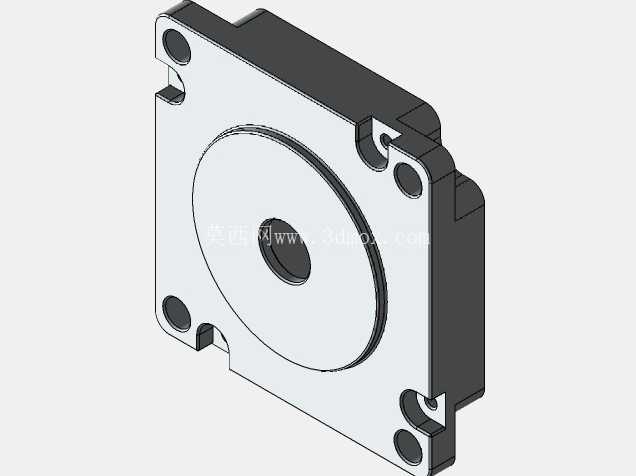

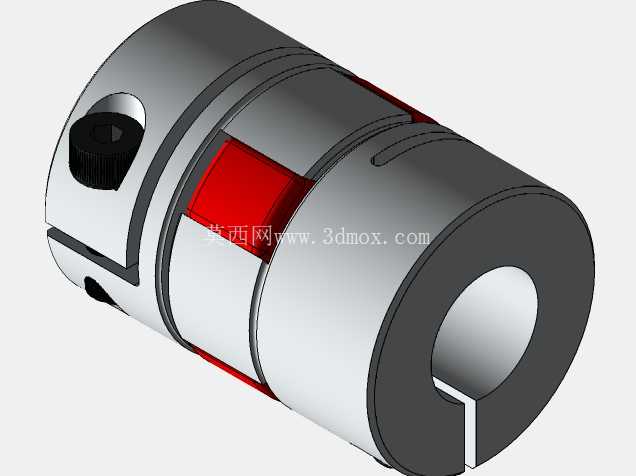

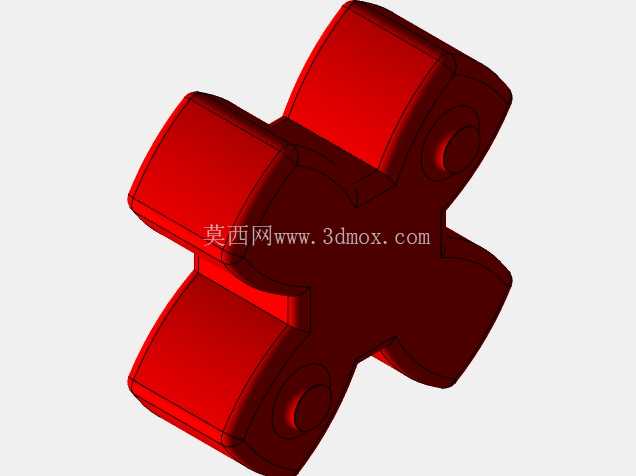

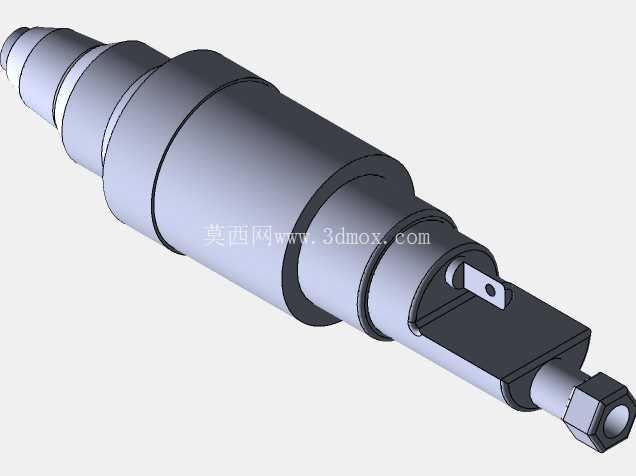

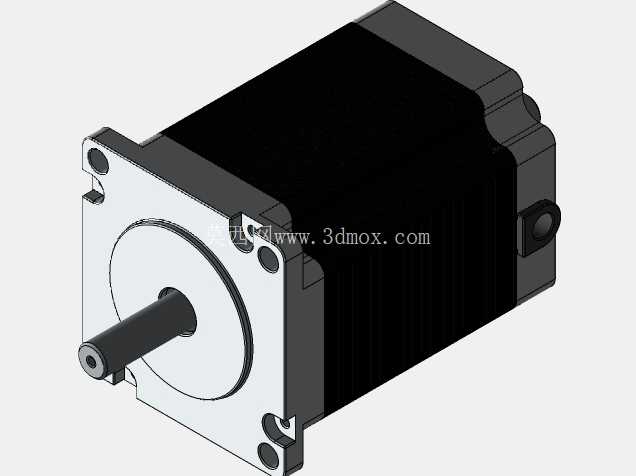

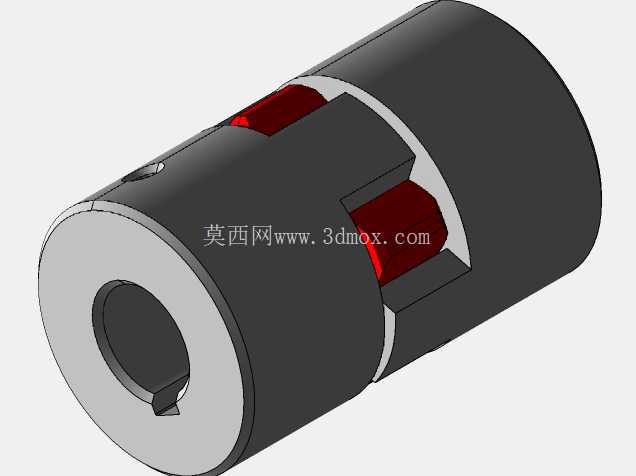

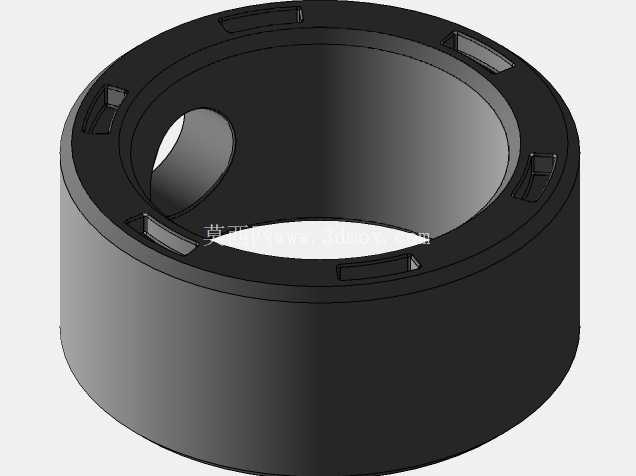

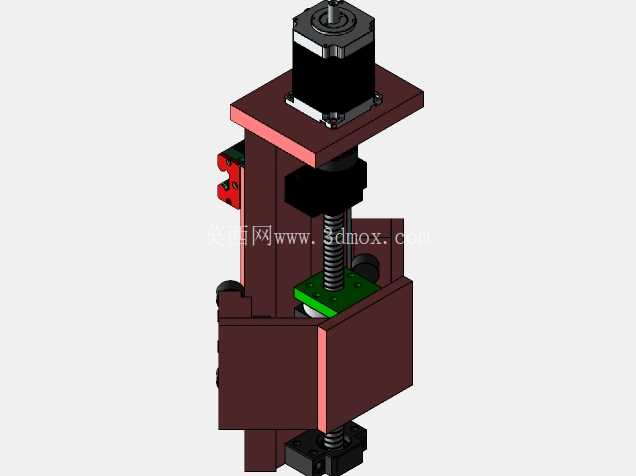

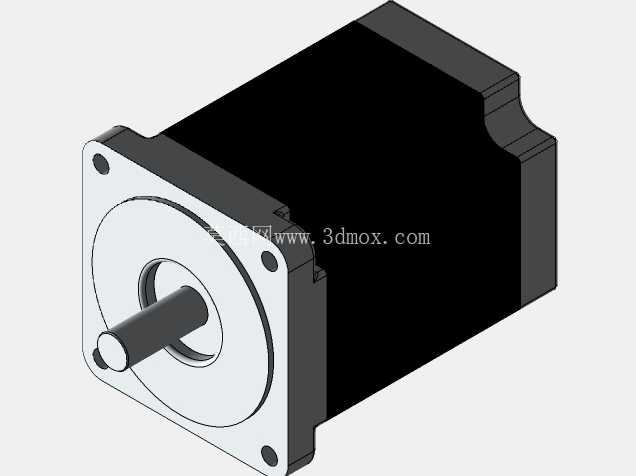

从功能实现逻辑来看，三个运动轴的分工清晰明确：X轴负责整根横梁沿床身长度方向的往复移动，采用双侧同步驱动的结构形式，两侧传动端通过同步控制保证横梁移动过程中始终保持与纵向导轨的垂直精度，避免长期运行出现横梁偏斜导致的切割轮廓误差；Y轴负责割炬滑座沿横梁长度方向的横向移动，传动组件内嵌在横梁型材腔体内部，既可以减少切割过程中飞溅的熔渣对传动部件的烧蚀损伤，也能压缩整机横向占用空间；Z轴负责割炬本体的升降动作，主要用于切割前的初始定位、切割过程中随板材起伏的高度跟踪，以及不同厚度板材切割时的割嘴高度适配，Z轴滑台预留了标准的割炬安装接口，可适配不同功率等级的机用等离子割炬，也可根据作业需求更换火焰割炬实现厚碳钢板的切割作业。

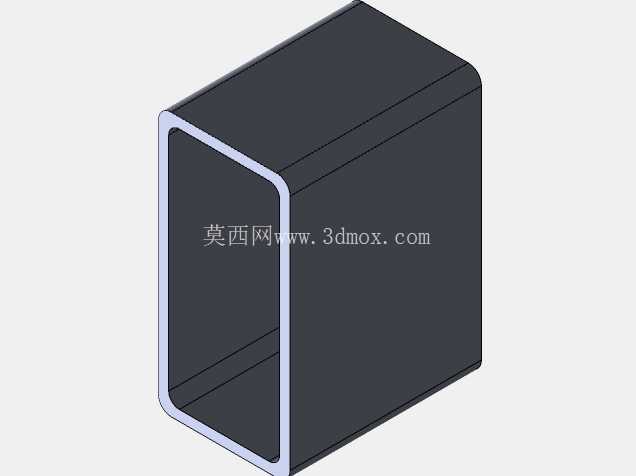

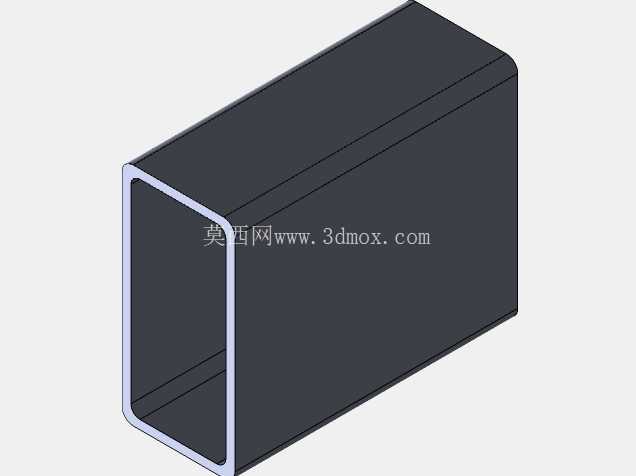

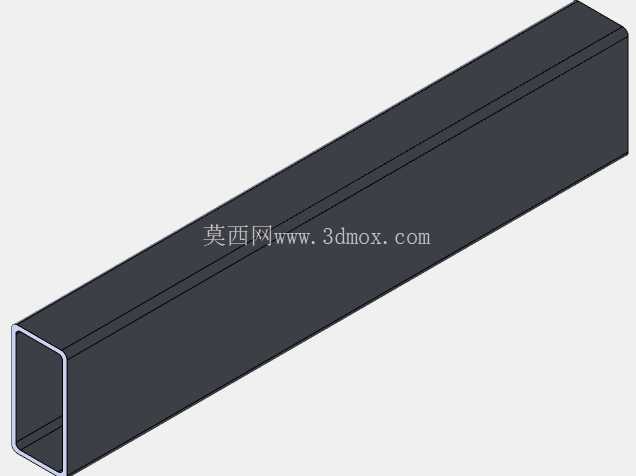

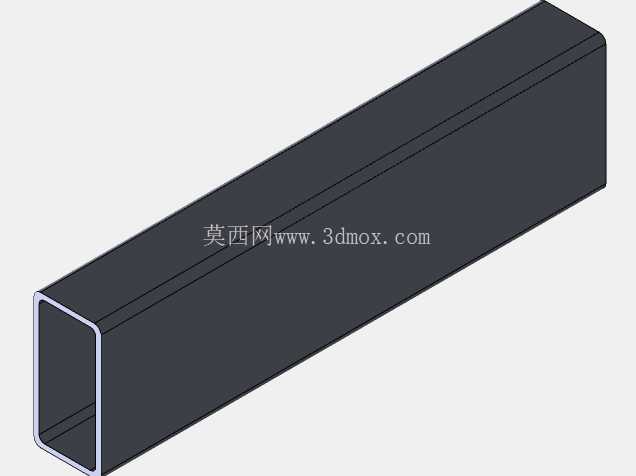

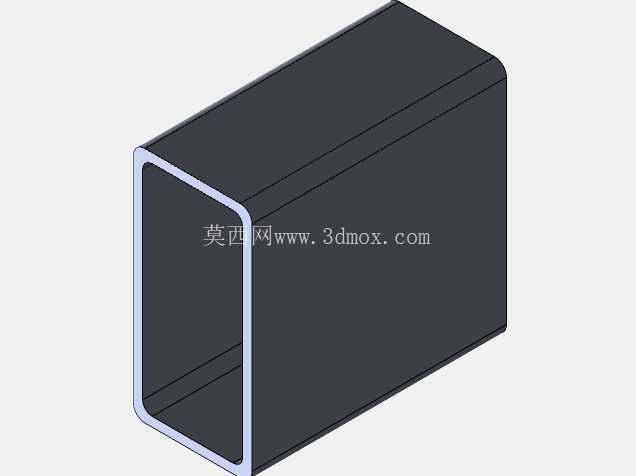

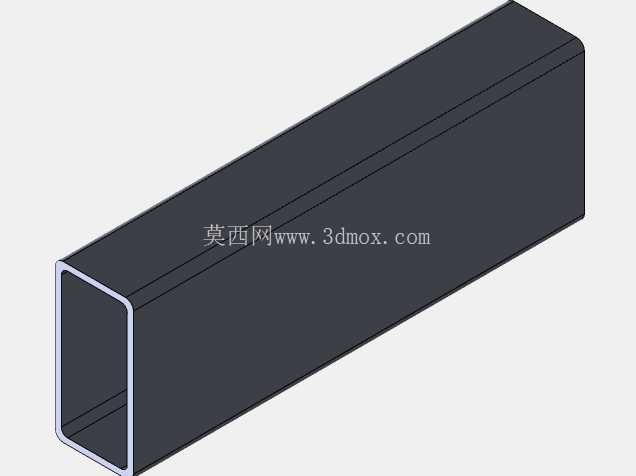

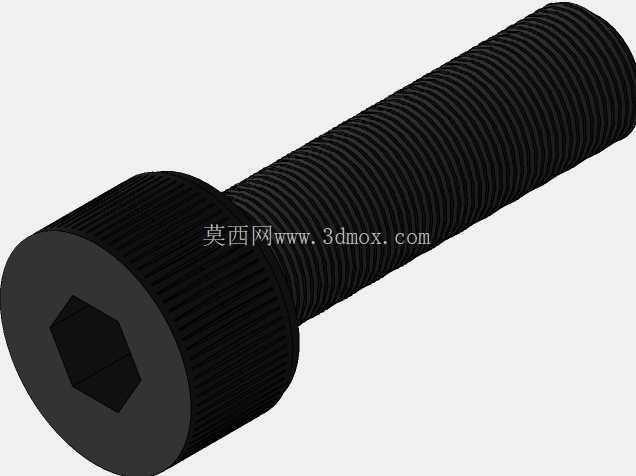

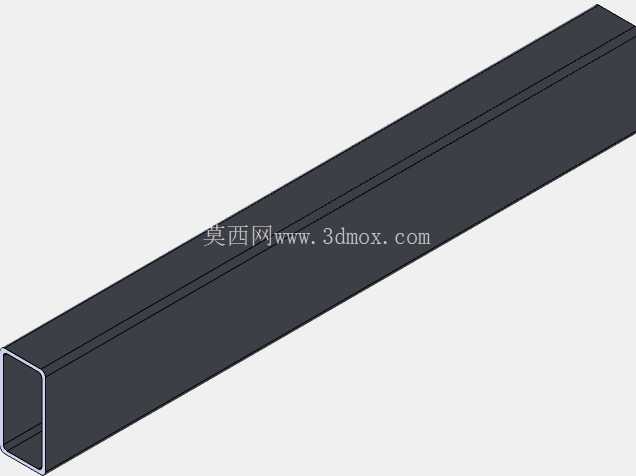

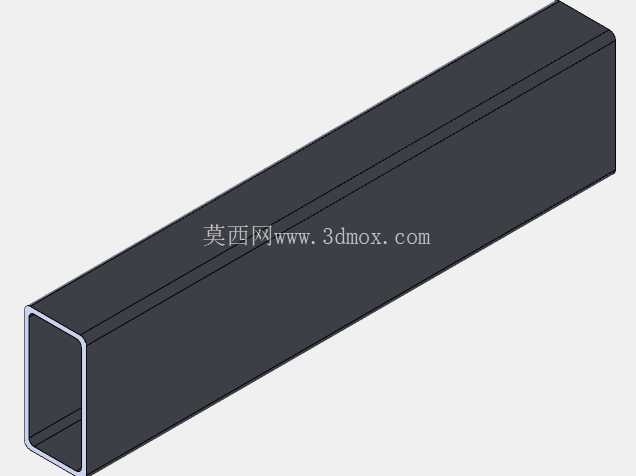

设计过程中对安装边界的考量覆盖了车间部署的实际需求，整机床身采用分段式拼接结构，可根据加工场地的实际长度需求调整拼接段数，不需要在生产端提前焊接成整体超长床身，既降低了长途运输的超限风险，也方便用户在车间内通过常规门洞完成设备进场组装，组装时只需要通过定位销保证各段床身导轨安装面的平面度与直线度即可，不需要大型吊装设备配合长期校准。横梁部分采用轻量化的铝型材焊接后时效处理结构，在保证整体结构刚性的前提下尽可能降低运动部件重量，减少X轴和Y轴驱动端的负载惯量，提升高速移动过程中的动态响应性能，避免惯量过大导致的启停过冲、拐角切割轮廓失真问题。

设备的运动走线全部采用拖链内置布局，X轴的动力线缆、气路管路沿床身侧方的拖链槽布置，Y轴和Z轴的线缆、管路沿横梁侧方的拖链布置，所有管路和线缆在运动过程中不会出现外露拖拽的情况，既避免切割飞溅烫伤线缆外层，也防止车间作业过程中杂物勾挂线缆引发故障。承料架的安装高度预留了叉车作业空间，整板上料时可通过叉车直接将板材叉运到承料架上方落料，不需要额外配置上料平台，适配多数中小型加工车间的现有上料作业条件。割炬滑座上还预留了防撞检测组件的安装位置，当割炬移动过程中碰到翘起的板材或者意外障碍物时，可触发急停信号避免割嘴碰撞损坏，降低作业过程中的易损件损耗。

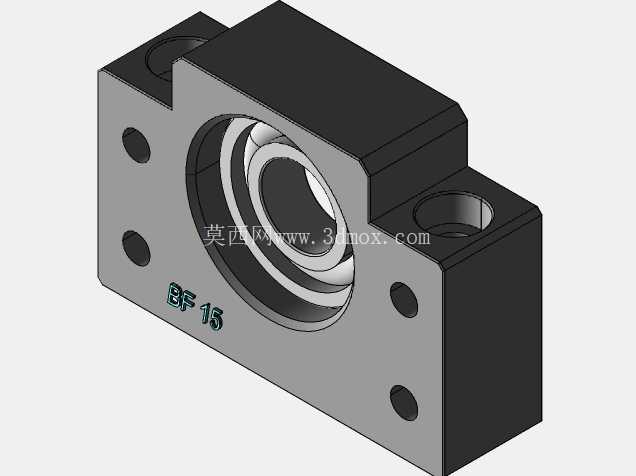

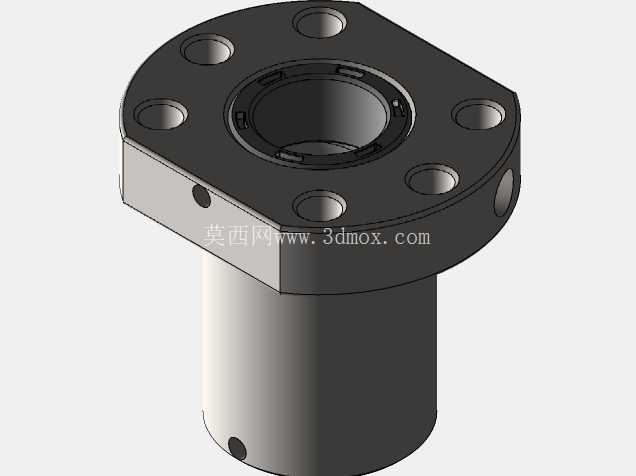

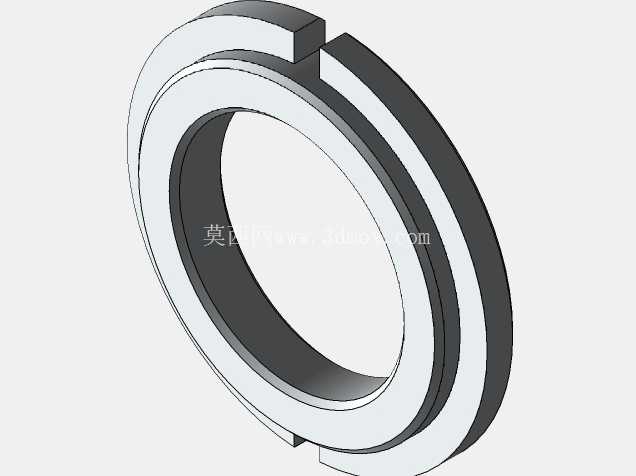

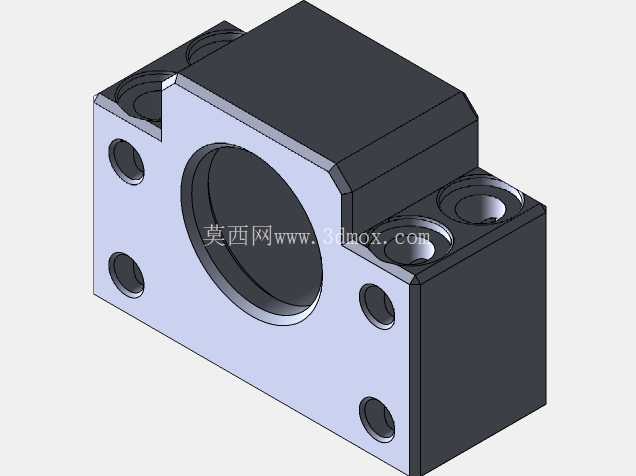

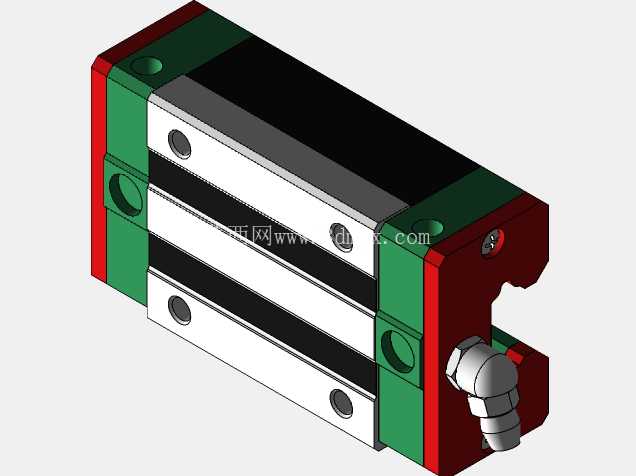

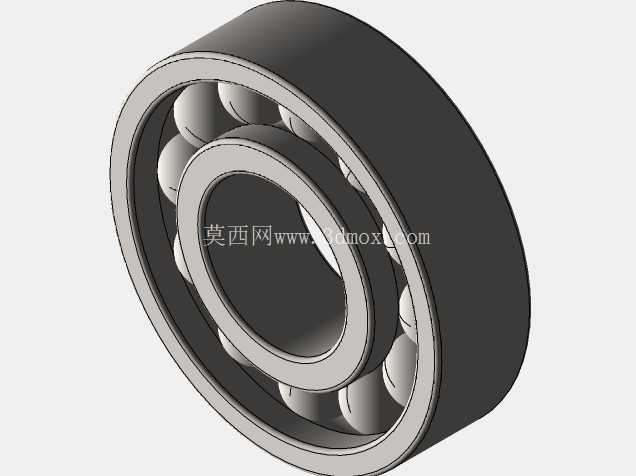

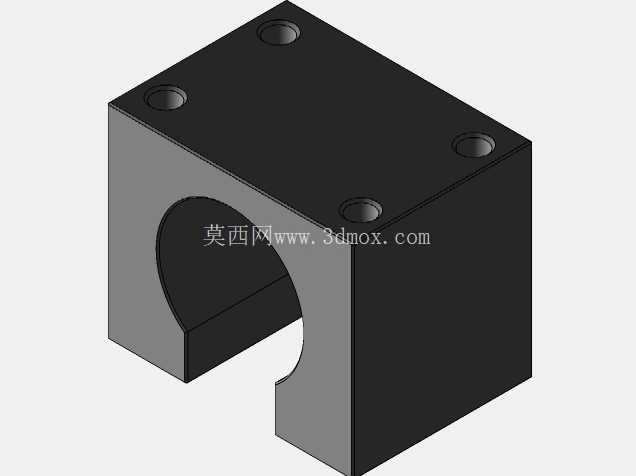

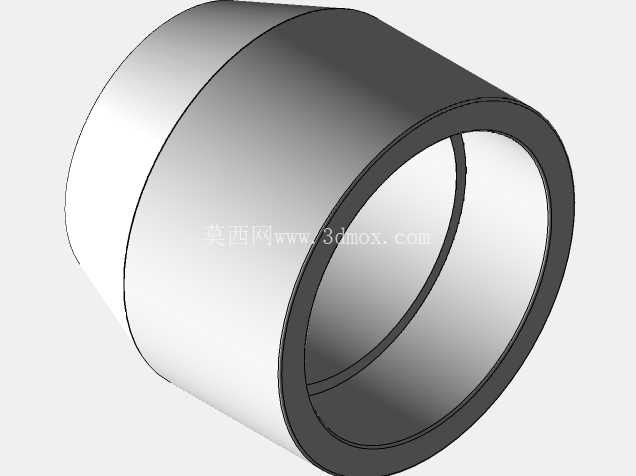

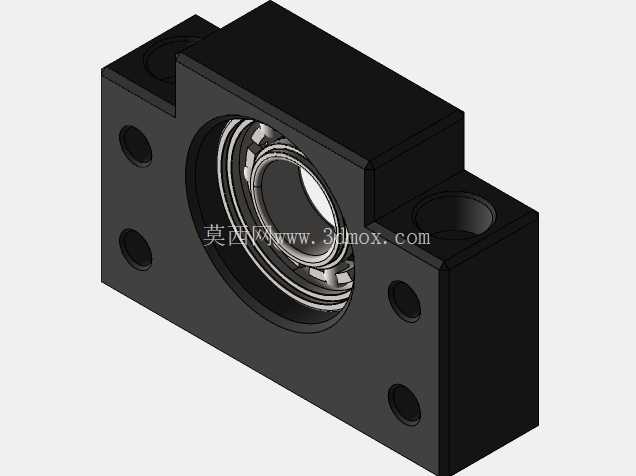

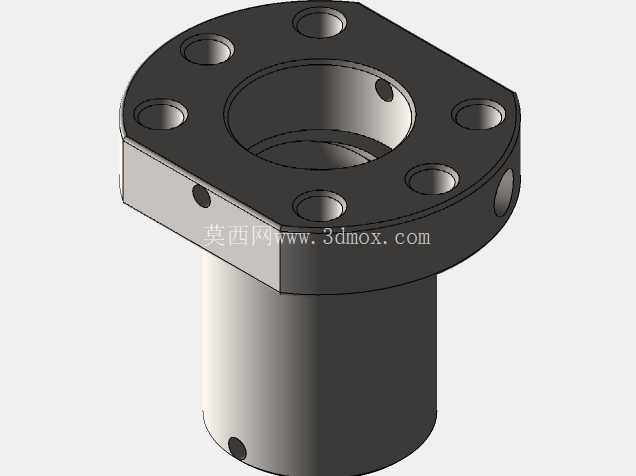

从实际加工适配性来看，该结构的三轴运动行程可覆盖常规幅面的金属板材加工需求，X向行程可根据用户需求扩展至6米甚至更长，Y向行程覆盖1.5米到2.5米的常规板材幅面，可满足多数通用金属切割作业的尺寸需求，不需要定制超宽幅的特殊结构。导轨副全部采用防尘密封设计，导轨端面加装刮屑板，可自动刮除附着在导轨表面的金属粉尘和熔渣颗粒，延长导轨和滑块的使用寿命，传动丝杠或者齿条传动面也预留了润滑脂加注通道，日常维护时不需要拆解防护盖板即可完成定期润滑作业。整体结构没有多余的冗余设计，所有部件的选型都围绕切割作业的实际工况展开，既保证了设备运行的稳定性，也控制了整体制造成本，适合作为通用型数控切割设备的基础结构方案，后续可根据不同用户的需求加装自动排渣系统、烟尘收集罩、自动调高系统等扩展功能组件，不需要对主体结构做大幅度改动。
