数控设备用Mark1无刷主轴结构设计

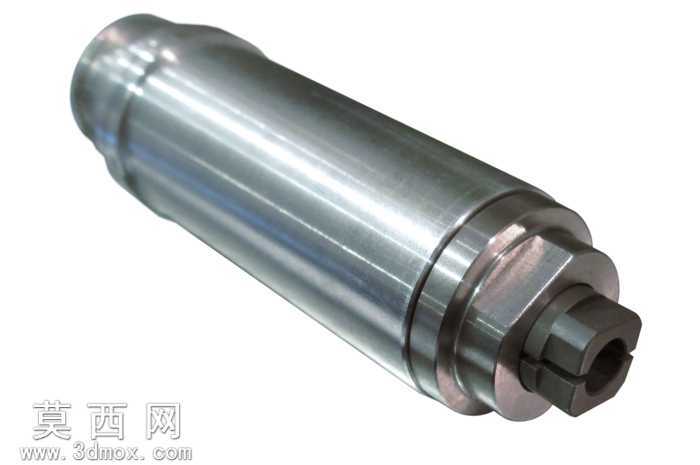

本作品为数控加工及3D打印设备配套的Mark1无刷主轴三维建模设计，建模过程依托三维参数化设计软件完成，全程采用自顶向下的设计思路，先梳理主轴的核心功能需求：作为高速旋转执行部件，需满足高同轴度、低径向跳动、结构紧凑易装配的要求，再逐层拆分各功能段的结构尺寸。建模阶段首先绘制主轴主体的回转体基准草图，以中心轴线为旋转特征的核心参考，通过旋转凸台命令生成主轴的基础基体，依次完成前端刀具装夹段、中部轴承配合段、后端动力连接段的基础轮廓搭建，针对前端的ER型夹头装夹结构，单独绘制夹套锁紧螺母的螺纹配合特征、夹头的开槽弹性结构，通过拉伸切除、圆周阵列命令完成锁紧槽的均匀分布设计，保证装夹刀具时的锁紧力均匀传递。材质渲染阶段，主轴主体采用金属不锈钢材质，调整材质参数中的反射率、粗糙度参数，还原金属加工后的亮面金属质感，对配合台阶面做细微的粗糙度区分，模拟实际机加工后不同加工面的质感差异，锁紧螺母部位做轻微的做旧质感处理，还原金属部件装配后的真实视觉效果。结构设计上重点保证各回转段的同轴度公差，中部轴承安装位预留标准的轴承配合公差带，前端装夹位设计有定位轴肩，保证刀具安装后的轴向定位精度，后端动力连接段设计有防转卡位结构，可与无刷电机的转子部分实现可靠连接，避免高速旋转时出现打滑问题。整体模型完成后通过干涉检查工具验证各装配部件之间无干涉，各运动预留间隙符合机械设计规范，可直接用于后续的工程图导出、装配模拟以及3D打印样件验证，能够为数控主轴的改装、小型加工设备的主轴选型设计提供直观的三维参考，模型的各特征参数均保留可编辑属性，方便设计人员根据实际使用需求调整各段尺寸参数，适配不同功率、不同转速要求的无刷主轴设计场景。
