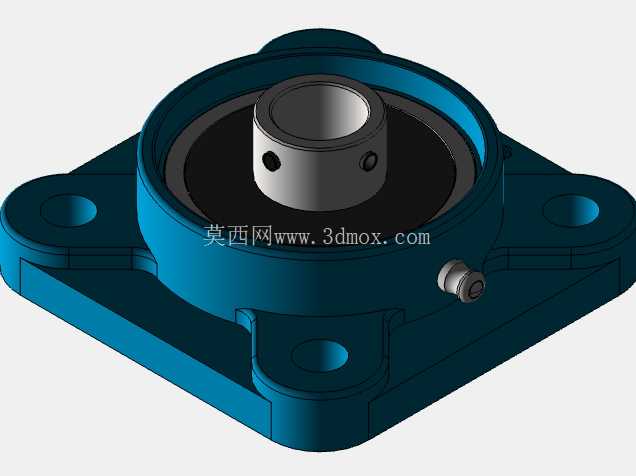

UCF203方形法兰带座外球面轴承组件

在农业机械、输送设备、中小型电机以及传动系统的布局设计中，带座外球面轴承一直是支撑旋转轴系、补偿安装误差的核心基础部件，UCF203方形法兰型轴承组件就是这类部件里应用覆盖面极广的一款常规选型。不同于立式座、菱形座的安装形式，方形法兰座的四个安装孔呈对称矩形分布，安装面贴合在设备的立式墙板或者框架端面时，四个角点的锁紧螺栓能提供更均衡的压紧力，在存在一定振动的农机、输送线工况下，不容易出现单侧螺栓松动导致的座体偏移问题。

这款轴承组件的核心适配轴径为17mm，对应UC203系列外球面轴承内芯，座体采用铸铁材质铸造成型，铸造过程中预留了轴承内芯的安装腔、顶丝避让位以及注油通道的成型余量，后续机加工环节仅需要对轴承安装孔、安装贴合面、螺栓过孔进行精加工，就能保证装配后的同轴度要求。很多刚接触选型的设计人员容易忽略方形座的安装边界，这款UCF203的方形座四个角的安装孔中心距是适配行业通用安装尺寸的，在做墙板开孔布局的时候，除了要留出四个螺栓的过孔位置，还要注意座体本体的外轮廓尺寸，避免和周边的筋板、走线槽、其他传动部件产生干涉，尤其是座体侧面伸出的顶丝锁紧位置，要预留出扳手操作的空间，不然现场装配的时候会出现扳手无法卡入顶丝、没法锁紧轴的问题。

从功能特性来看，这款组件自带的轴系误差补偿能力是它被广泛应用的核心原因，外球面轴承的外球面和座体的内球面是间隙配合的，当安装过程中出现轴的同轴度偏差、或者设备运行过程中机架产生轻微变形时，轴承内芯可以在座体内做小角度的偏转，不会出现卡滞、额外附加径向力的情况，这一点在农机设备上尤其实用——农机的焊接机架本身焊接变形量较大，加工精度普遍不高，如果用刚性连接的普通轴承，很容易在运行一段时间后出现轴承抱死、轴磨损的问题，而这种带座外球面组件可以自适应这些小的安装偏差，大幅降低对机架加工精度的要求，也能减少后期的维护频次。

在实际应用场景里，这款轴承常被用在小型皮带输送机的从动辊、主动辊两端支撑，安装的时候直接把法兰座贴合在输送机的侧架端面，穿入螺栓锁紧即可，不需要额外做轴承座的安装沉台，能大幅简化侧架的加工工序；在小型农业机械比如脱粒机、清选机的传动轴支撑上，它的铸铁座体能承受田间作业带来的粉尘、轻微冲击，配合定期的油脂加注，能满足长时间户外作业的可靠性要求；在中小型电机的输出轴外接传动的辅助支撑、小型传动系统的中间轴支撑场景里，它的快装特性也能减少装配工时，不需要像安装分体式轴承座那样调整端盖间隙、预紧力，只需要把轴穿入轴承内孔，拧紧内圈上的两个顶丝，把轴和轴承内圈锁死，再把座体固定在安装面上就完成了装配。

设计建模的时候，要注意还原几个关键的结构细节：一是座体四个角的沉头螺栓孔，要匹配对应规格螺栓的沉头深度，不能出现螺栓锁紧后头部突出安装面的情况；二是轴承内圈的顶丝孔位置，两个顶丝呈180度分布，建模的时候要做出顶丝的装配位置，还原实际装配后的状态；三是座体的加强筋结构，方形座的轴承安装腔和四个安装脚之间的过渡筋是承载径向载荷的关键结构，建模的时候要还原筋的厚度和过渡圆角，不能随意简化，不然做有限元分析的时候会出现应力计算偏差；四是轴承内芯的密封结构，外球面轴承两端都带橡胶密封盖，建模的时候要体现密封盖的轮廓，还原真实产品的外观细节。另外要注意的是，这款轴承座的安装面是精加工的平面，建模的时候要保证这个平面的平面度要求，和安装墙板贴合的位置不能出现多余的凸点、拔模斜度，不然实际安装的时候会出现座体倾斜，影响轴的回转精度。

很多设计人员在选型的时候会混淆UCF和UCFL系列的区别，UCFL是菱形法兰座，只有两个安装螺栓，适合安装空间狭小、载荷不大的场景，而UCF203这种方形四螺栓安装的结构，能承受更大的径向载荷和一定的轴向载荷，在载荷方向存在波动、有轻微冲击的工况下稳定性更好。在做三维装配的时候，要注意轴承内圈和轴是过盈配合加顶丝锁紧，外圈和座体是球面间隙配合，装配约束的时候不要把外圈完全锁死，要保留小角度偏转的自由度，这样在做整机运动仿真的时候，才能真实模拟出轴承的误差补偿效果，避免仿真结果和实际工况出现偏差。
