开口梅花两用扳手工业级五金工具结构

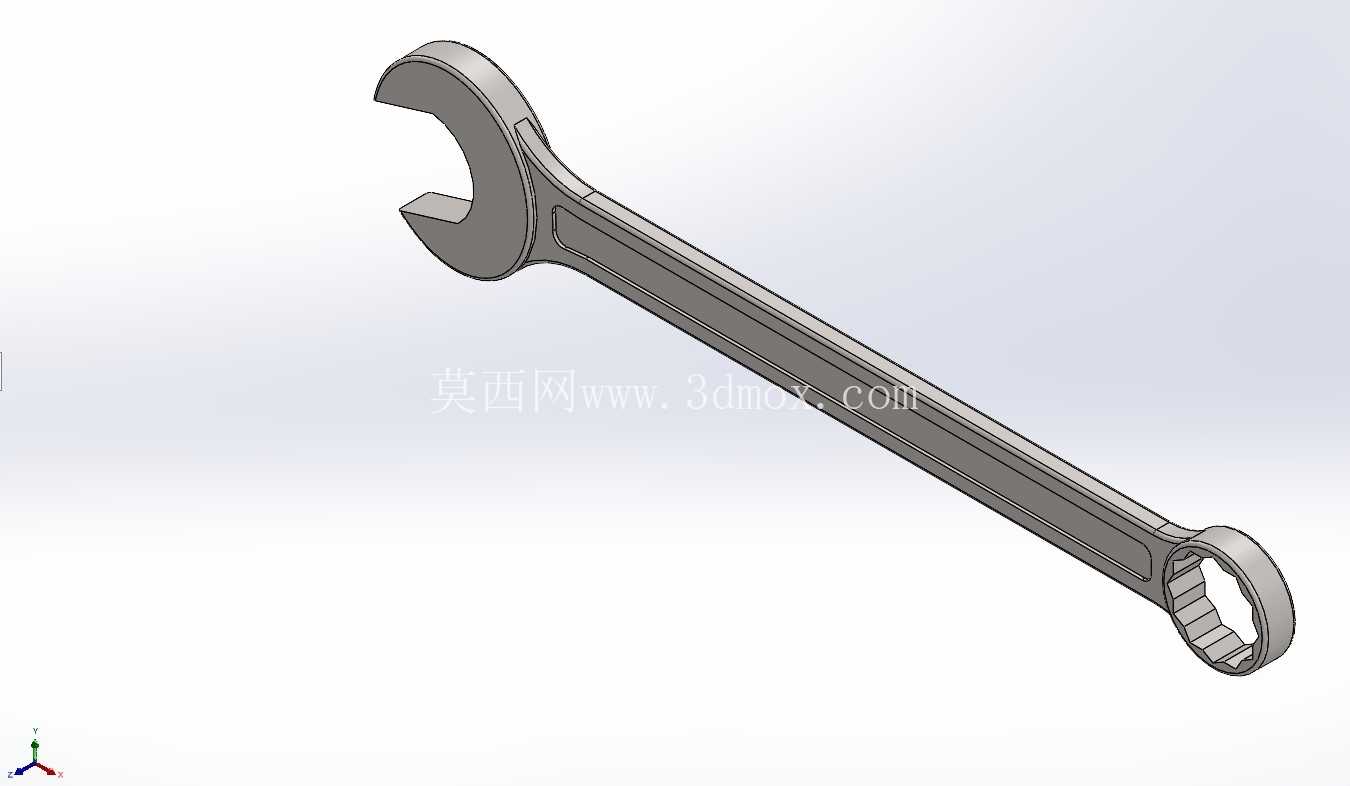

在机械装配、设备维保、五金加工等多个工业场景中，紧固件的拆装都是无法绕开的基础工序，而两用扳手正是这类工序里普及率最高的手动工具之一，本次呈现的开口梅花两用扳手结构，正是针对常规六角头螺栓、螺母的拆装需求完成的结构设计。从实际使用场景来看，这类扳手既可以覆盖生产线预装环节的快速拧动需求，也能满足设备后期运维中对紧固件施加可靠预紧力的要求，开口端适合在螺栓外露长度较长、需要快速套入的工位使用，梅花端则适合需要大扭矩输出、螺栓周边空间受限无法多角度套入开口的场景，两种功能集成在同一根柄身上，能减少作业人员随身携带的工具数量，降低工位工具管理的复杂度。

从功能特性上看，这款扳手的开口端采用了标准的15度偏移开口设计，作业时可以在六角紧固件上实现小角度回转后快速重新卡入，适合在狭窄空间内完成连续拧动动作，开口的两个受力面做了等厚处理，卡入紧固件后受力均匀，不会因为局部应力集中导致紧固件棱角磨损打滑；梅花端采用了12角梅花孔结构，相比6角结构能提供更多的卡入角度，每次回转仅需30度即可重新啮合，在周边有管线、结构件遮挡的工位上优势明显，梅花孔的内壁做了圆弧过渡处理，受力时能将扭矩均匀分散到紧固件的六个棱角上，减少拧动过程中对紧固件边角的损伤，同时也能降低扳手本身梅花孔位置的崩齿风险。

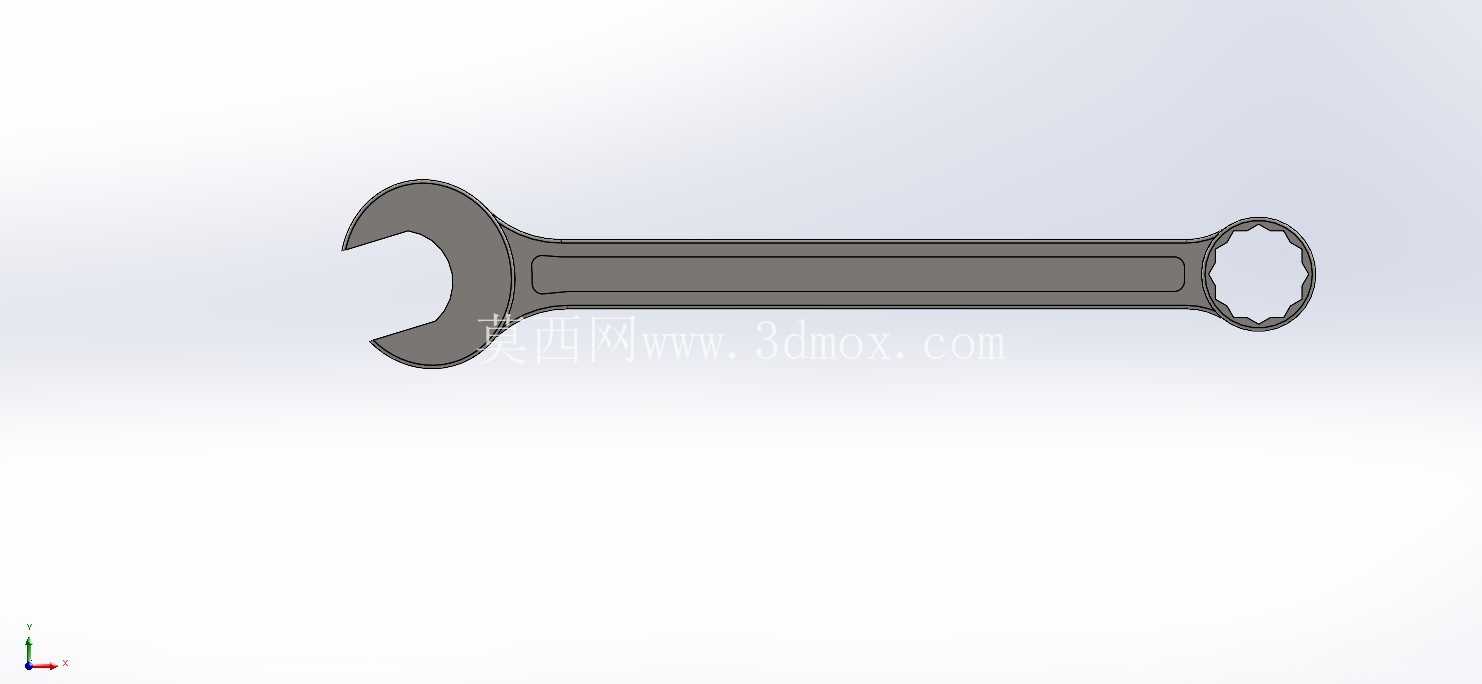

设计过程中首先确定的是扳手的整体受力路径，从开口端受力点到梅花端受力点，柄身采用了中间窄两端宽的变截面结构，这种结构并非为了外观造型，而是根据扭矩传递过程中的应力分布做的优化：两端受力位置截面更大，能承受卡入紧固件时的局部挤压应力，中间柄身位置承受弯曲与扭转复合应力，在保证截面模量满足强度要求的前提下适当收窄，既能控制整体重量，也能让柄身保持合适的刚度，不会在施加较大扭矩时出现明显的弹性形变影响操作手感。柄身的两侧做了圆弧过渡的棱边处理，没有尖锐的直角结构，长时间握持施力时不会硌手，符合手动工具的人机工程要求。

尺寸边界方面，这款扳手的总长度是根据对应规格螺栓的额定预紧扭矩设计的，柄身长度足够让作业人员通过手部施力达到标准预紧力要求，不需要额外加接延长杆，避免因为过载导致扳手断裂或者紧固件滑牙；开口端的头部厚度控制在较薄的水平，能伸入到部分沉头螺栓安装位、或者紧固件周边间隙较小的位置，不会因为头部过厚无法卡入；梅花端的头部外径做了限制，在保证梅花孔壁厚满足强度要求的前提下尽可能缩小外径，能适配螺栓周边空间紧凑的安装位，比如设备内部靠近壁板的螺栓位置，不会因为头部外径过大被周边结构干涉。

从结构细节上看，扳手的柄身表面做了纵向的加强筋结构，沿着柄身长度方向分布，这个结构能在不增加整体壁厚的前提下提升柄身的抗弯曲能力，在施加较大扭矩时，加强筋能分散柄身的弯曲应力，避免柄身出现永久变形；开口端的两个卡口根部做了圆弧卸荷槽处理，这个位置是开口扳手的应力集中点，作业时如果施加过载扭矩，很容易从根部出现裂纹，卸荷槽能分散根部的集中应力，提升扳手的过载能力，延长使用寿命；梅花端的端面做了倒角处理，套入螺栓时能起到导向作用，不需要完全对准就能快速滑入卡合，提升作业效率。

实际使用中，这类两用扳手的适配场景非常广泛，小到民用设备的拆装维修，大到工业生产线的设备装配、重型机械的日常维保，都能看到这类工具的身影，相比单一功能的开口扳手或者梅花扳手，两用结构的实用性更强，不需要在作业过程中频繁更换工具，尤其是在高空作业、狭小空间作业等不方便更换工具的场景下，这种集成两种功能的扳手能大幅提升作业效率。设计过程中也充分考虑了不同工况下的使用需求，整体结构没有多余的装饰性设计，所有的结构特征都是为了提升受力性能、优化操作手感、拓展适用场景，完全围绕手动拆装紧固件的实际需求展开，没有冗余结构，保证工具在长期使用过程中的可靠性。
