外螺纹杆端关节轴承精密结构设计

在各类需要实现铰接传动、角度补偿的机械结构中，杆端关节轴承是承担载荷传递同时允许一定角度偏转的核心基础零件，这款外螺纹形式的杆端轴承，正是针对需要快速螺纹安装的场景开发的铰接部件。从实际应用场景来看，这类零件广泛出现在车辆悬架的控制臂连接点位，负责连接车架与摆臂，在车轮随路面跳动产生上下位移、转向动作带来角度变化时，既可以传递纵向、横向的载荷，又能补偿安装误差与运动过程中的角度不对中问题，避免连接部位出现卡滞、附加应力过大导致的零件疲劳失效。在工业自动化生产线的连杆机构中，这类轴承也常被用于气缸推杆与执行件的连接端，当气缸往复运动带动执行件完成翻转、平移动作时，轴承的球面滑动结构可以抵消连杆与气缸轴之间的同轴度偏差，减少气缸密封件的偏磨，延长气动元件的使用寿命。航空航天领域的操纵拉杆连接、工业机器人的关节辅助支撑点位，也能见到这类零件的应用，依靠紧凑的结构实现小空间内的铰接传动需求。

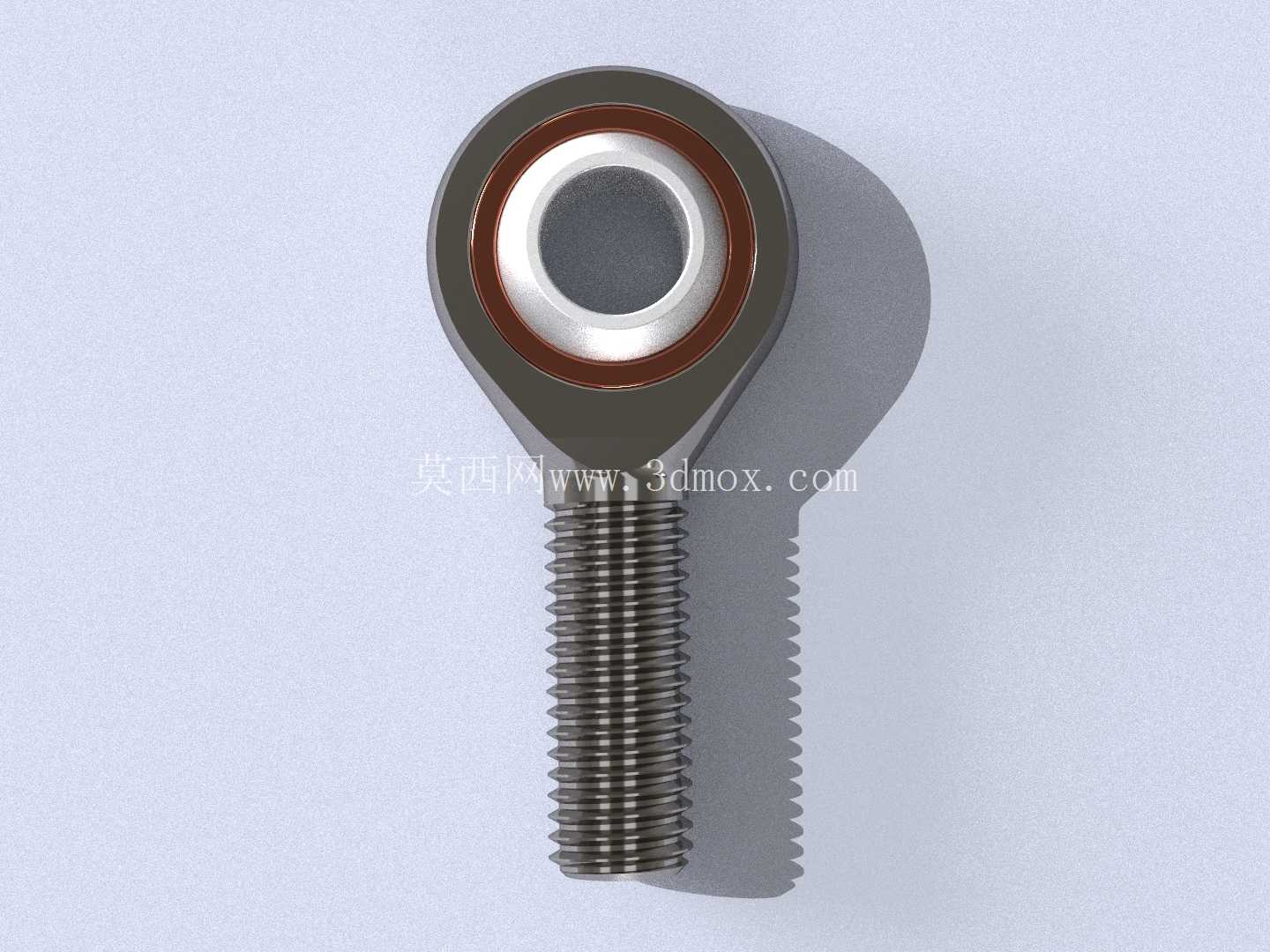

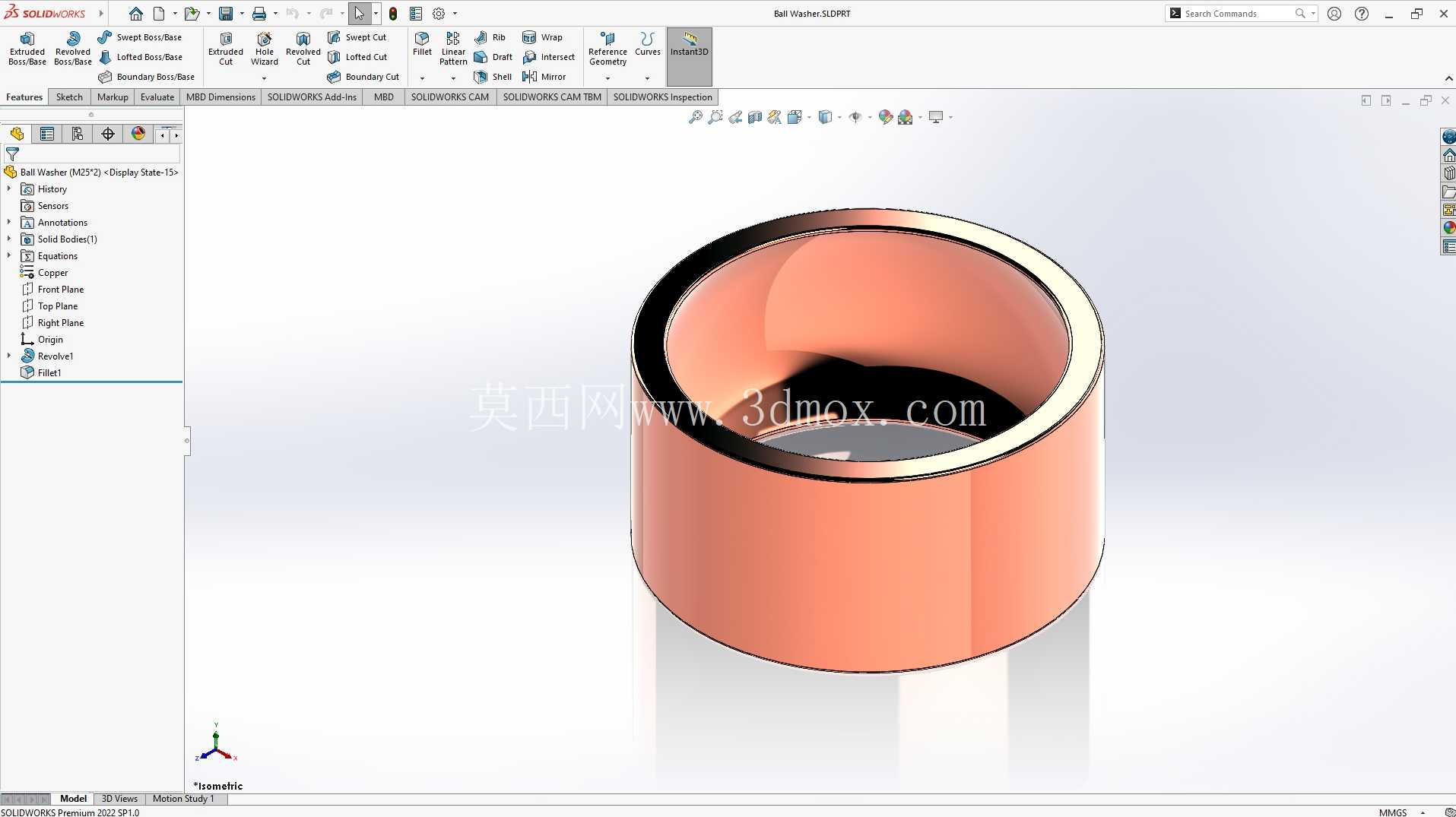

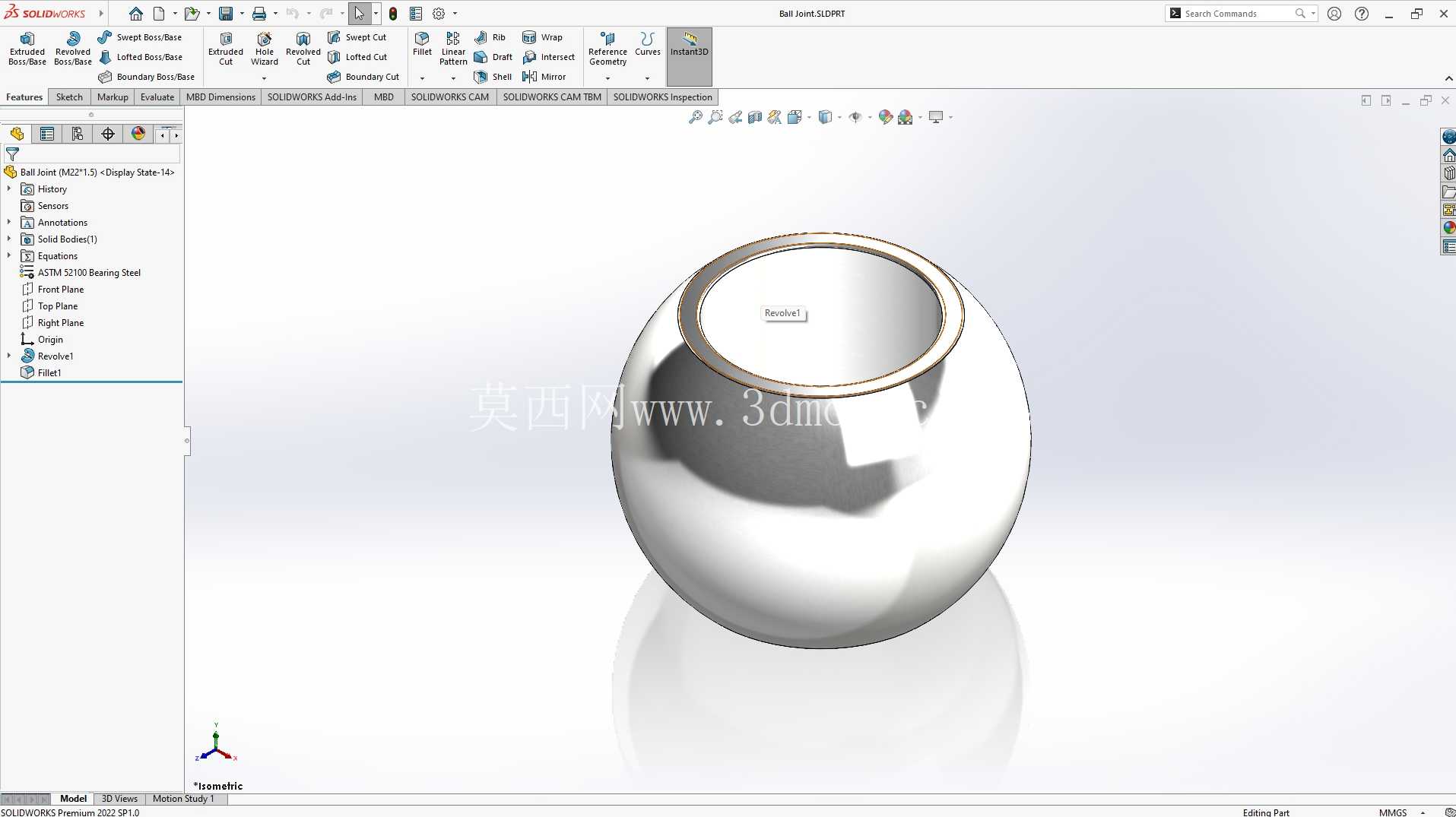

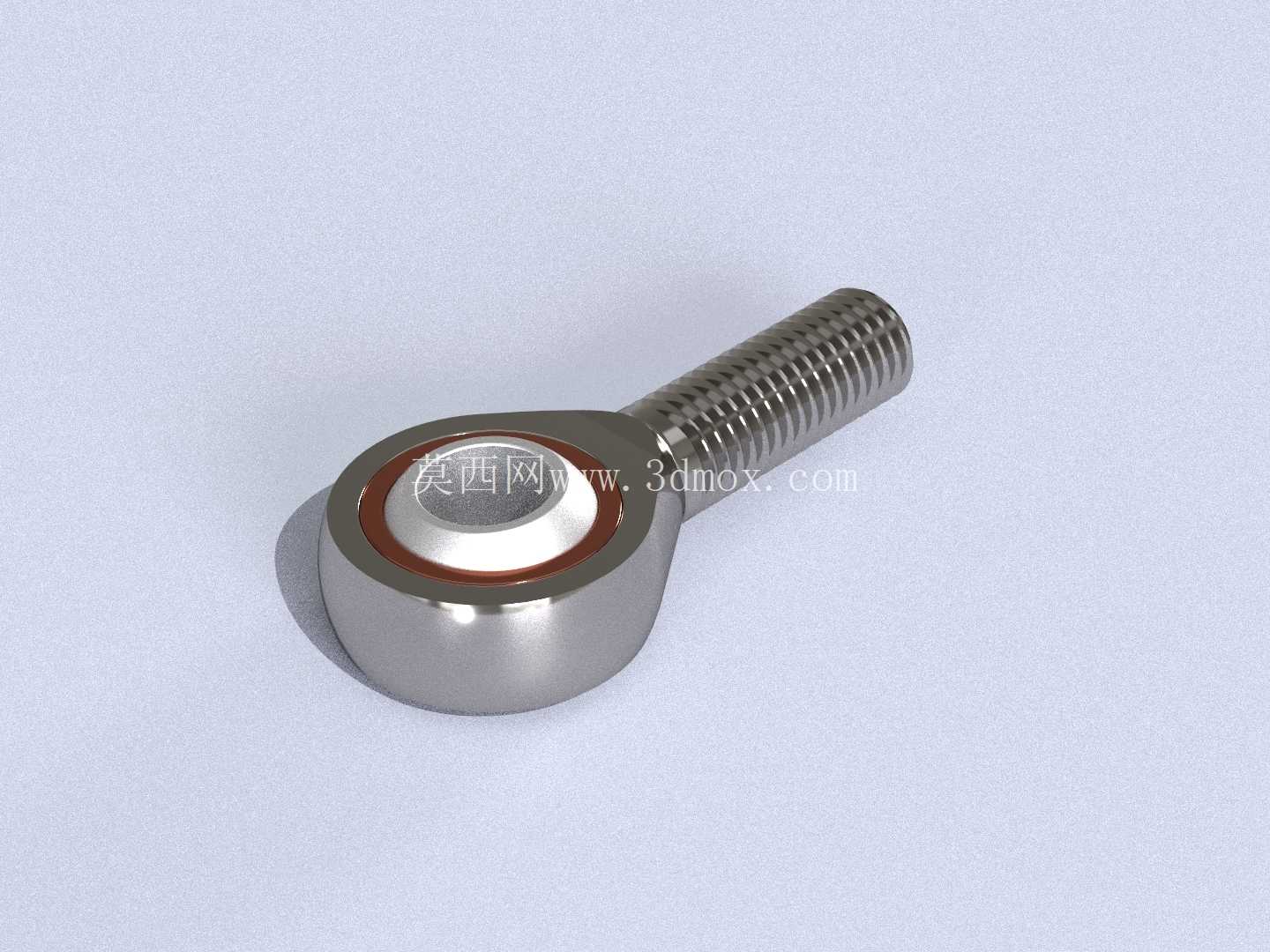

从功能特性上看，这款轴承采用外螺纹杆身的设计，安装时不需要额外加工连接销轴孔，只需要在被连接件上加工对应规格的内螺纹孔，将杆身旋入后锁紧防松螺母即可完成固定，相比内螺纹型杆端轴承，安装工序更简单，适合安装空间受限、无法从杆端穿入销轴的场景。轴承的头部为整体式外圈结构，内嵌带自润滑材料的滑动衬层，内圈为球面结构，可以在一定锥角范围内实现任意方向的偏转，同时承受径向载荷与一定的轴向载荷，相比普通的滑动衬套，它的角度补偿能力更强，允许的偏转角更大，在多自由度联动的机构中优势明显。衬层材料通常采用PTFE复合材料或者青铜镶嵌固体润滑剂，在无额外润滑的工况下也能保持较低的摩擦系数，避免干磨导致的快速磨损，适合维护不便、长期连续运行的设备使用。

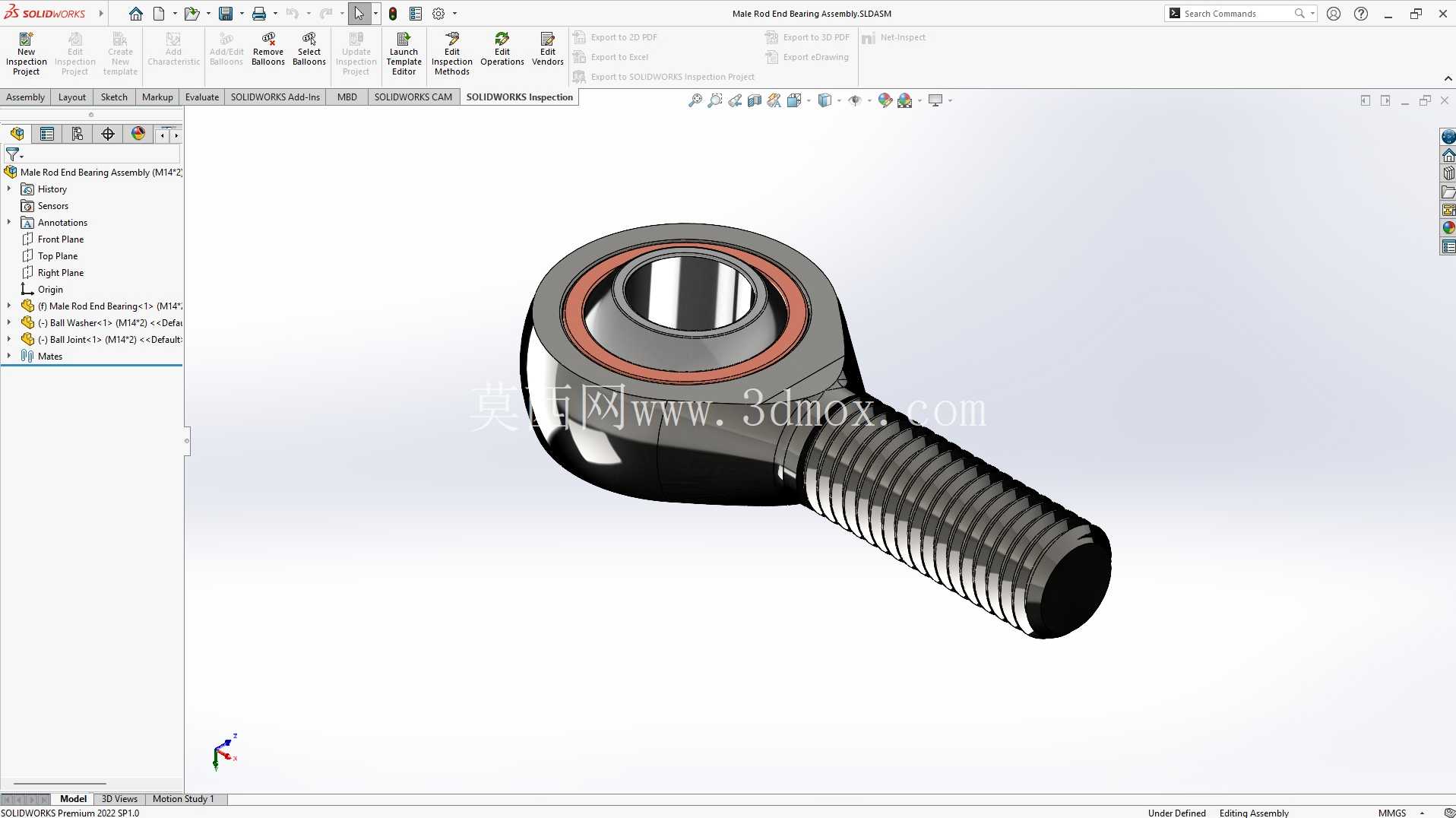

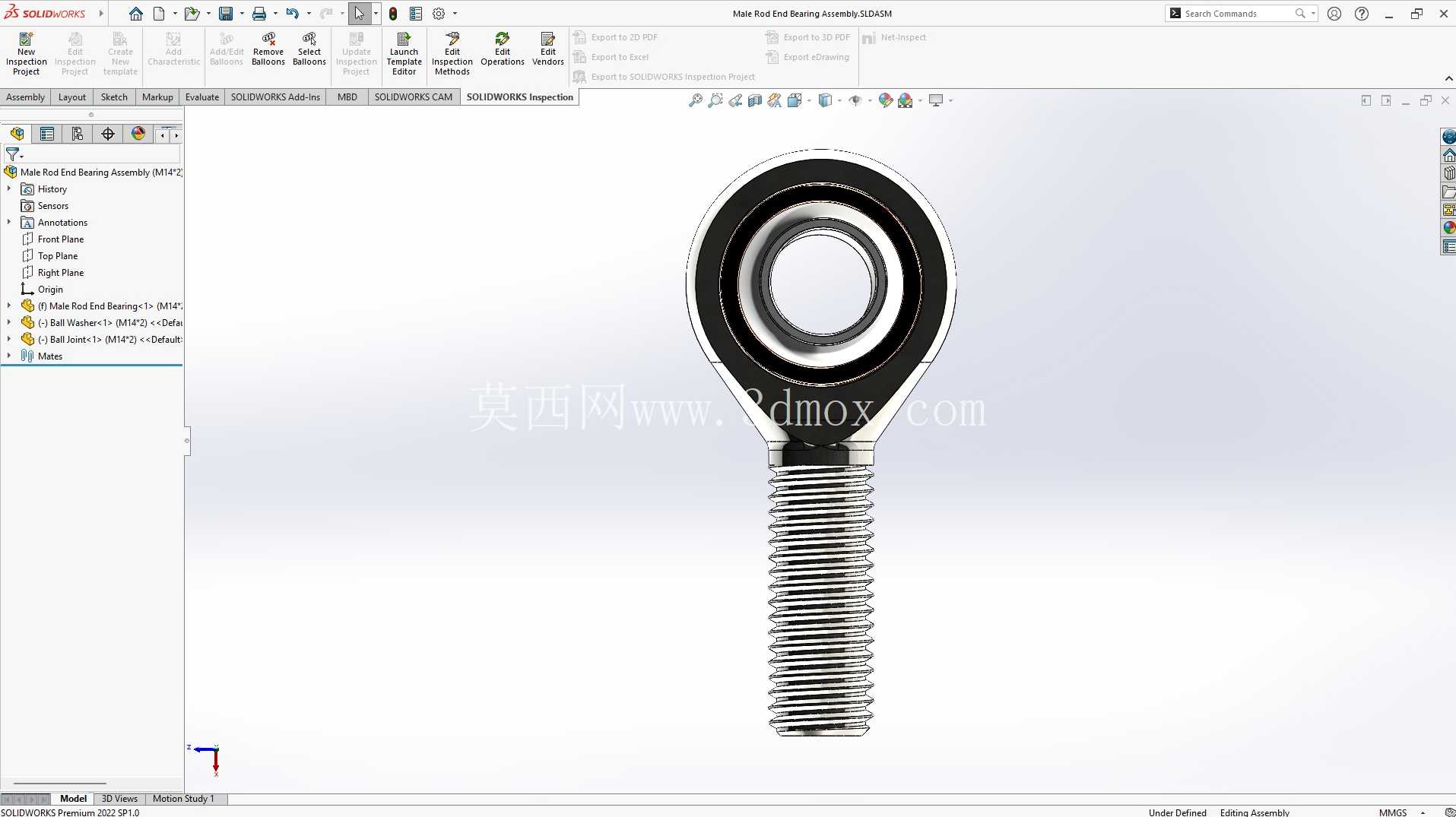

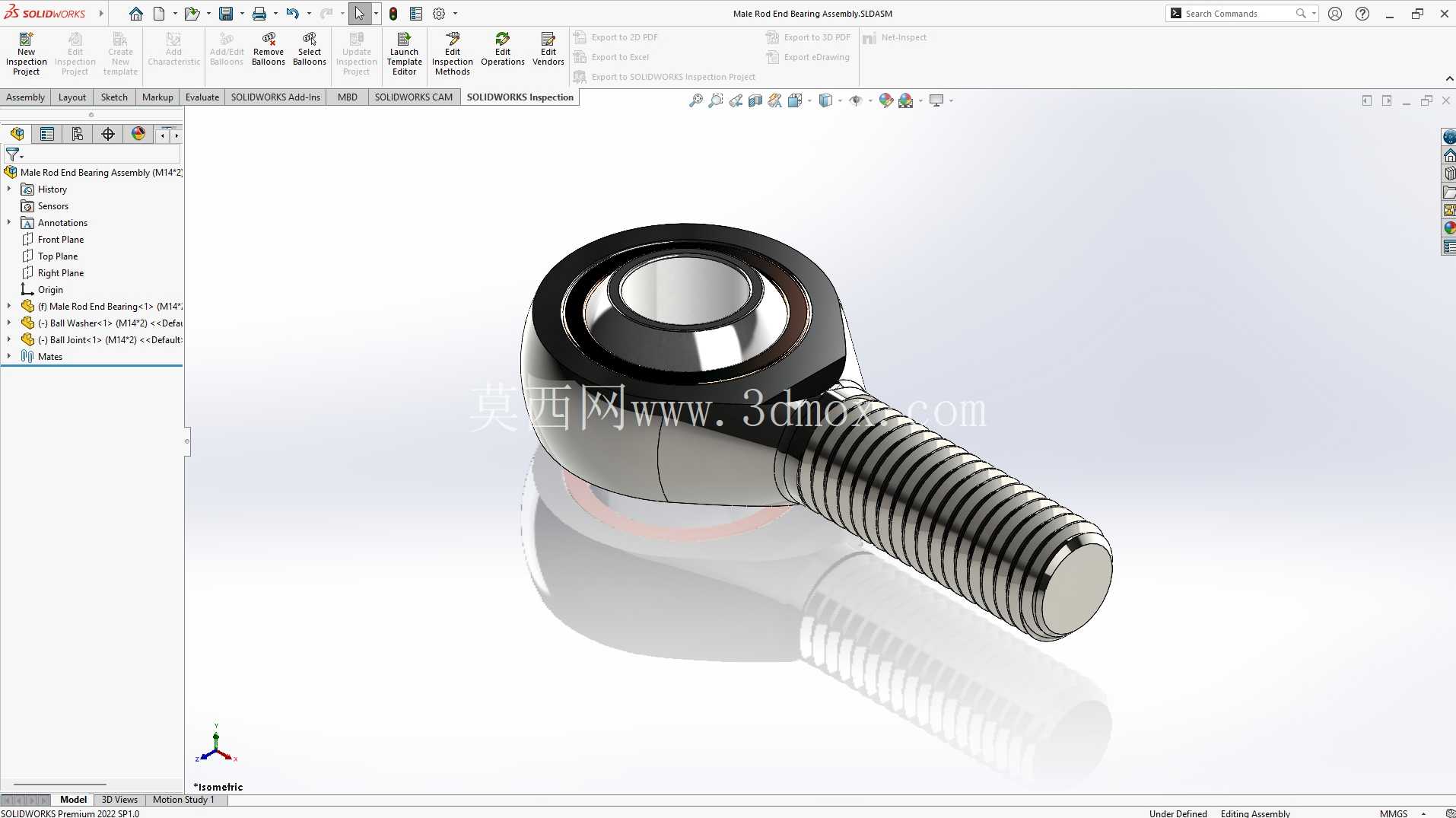

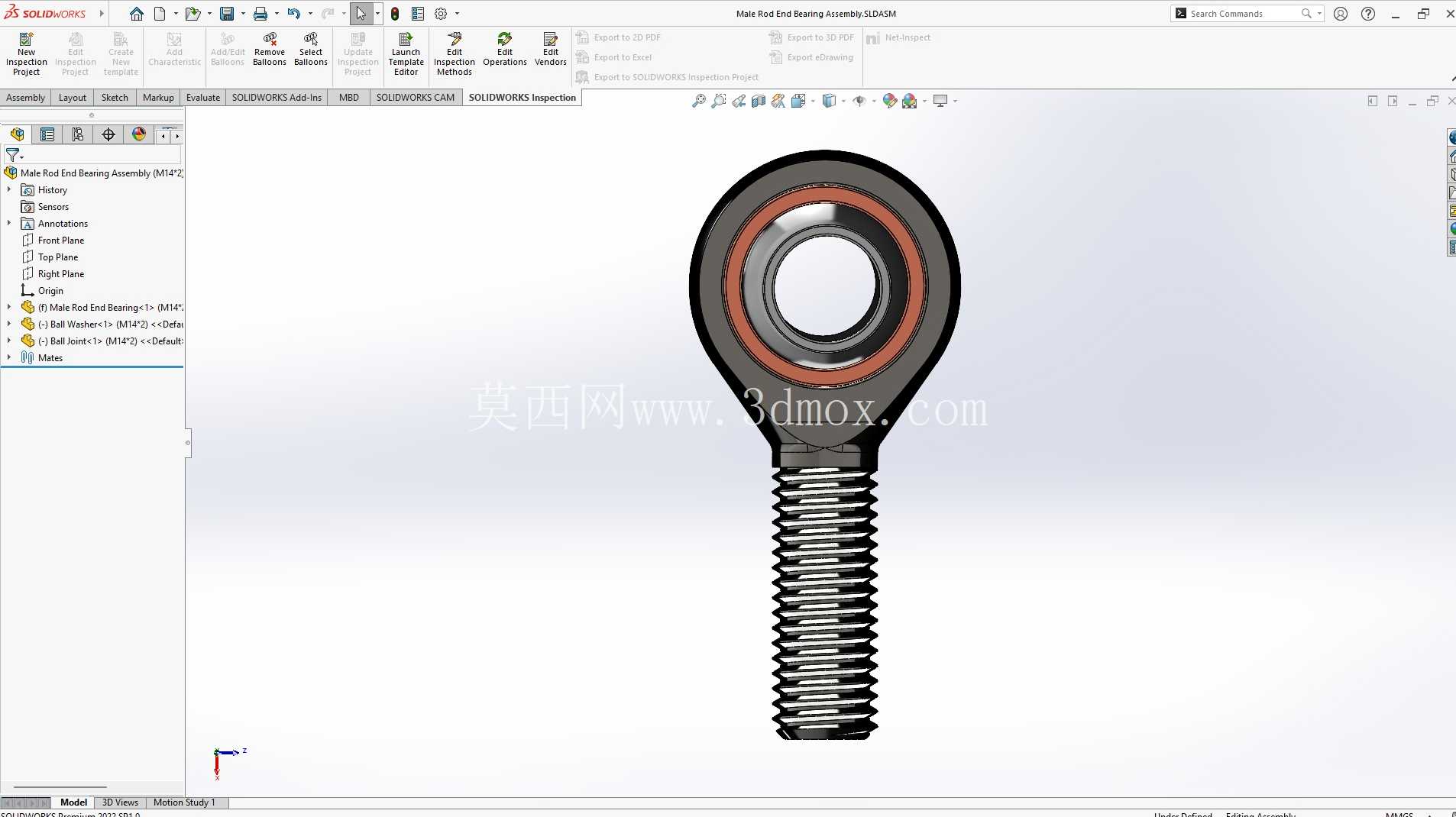

设计这款零件的三维模型时，首先需要明确核心的配合尺寸边界：杆身的螺纹规格需要符合普通公制螺纹的标准公差，螺纹大径、中径、小径的尺寸严格对应标准值，螺纹收尾的长度、退刀槽的尺寸也要符合机械设计手册的规范，避免安装时出现螺纹无法旋合、锁紧螺母无法贴紧安装面的问题。头部的轴承内圈内孔直径是核心的配合尺寸，需要与连接销轴采用间隙配合，保证销轴可以顺利穿入同时不会出现过大的旷量，内圈的球面半径与外圈的内球面半径需要保持一致，配合面的接触面积不低于设计要求的70%，避免局部应力集中导致的压溃变形。外圈与螺纹杆身的过渡部位需要设计合理的圆角，避免应力集中，在承受冲击载荷时不会在过渡位置发生断裂。

从安装边界来看，设计时需要预留足够的扳手空间，杆身靠近头部的位置设计有标准的扳手卡口或者六角结构，方便安装时施加扭矩拧紧螺纹，不会因为空间不足导致扳手无法卡持。轴承的最大偏转角需要在模型中明确标注，在装配时需要保证实际工作过程中的偏转角度不超过设计允许值，否则会导致外圈边缘挤压内圈，出现卡滞甚至衬层脱落的问题。轴承的整体长度尺寸需要严格控制，当用于多连杆联动机构时，杆端轴承的长度误差会直接影响机构的运动轨迹精度，比如在悬架系统中，长度偏差过大会导致车轮定位参数失准，出现轮胎偏磨、操控稳定性下降的问题。

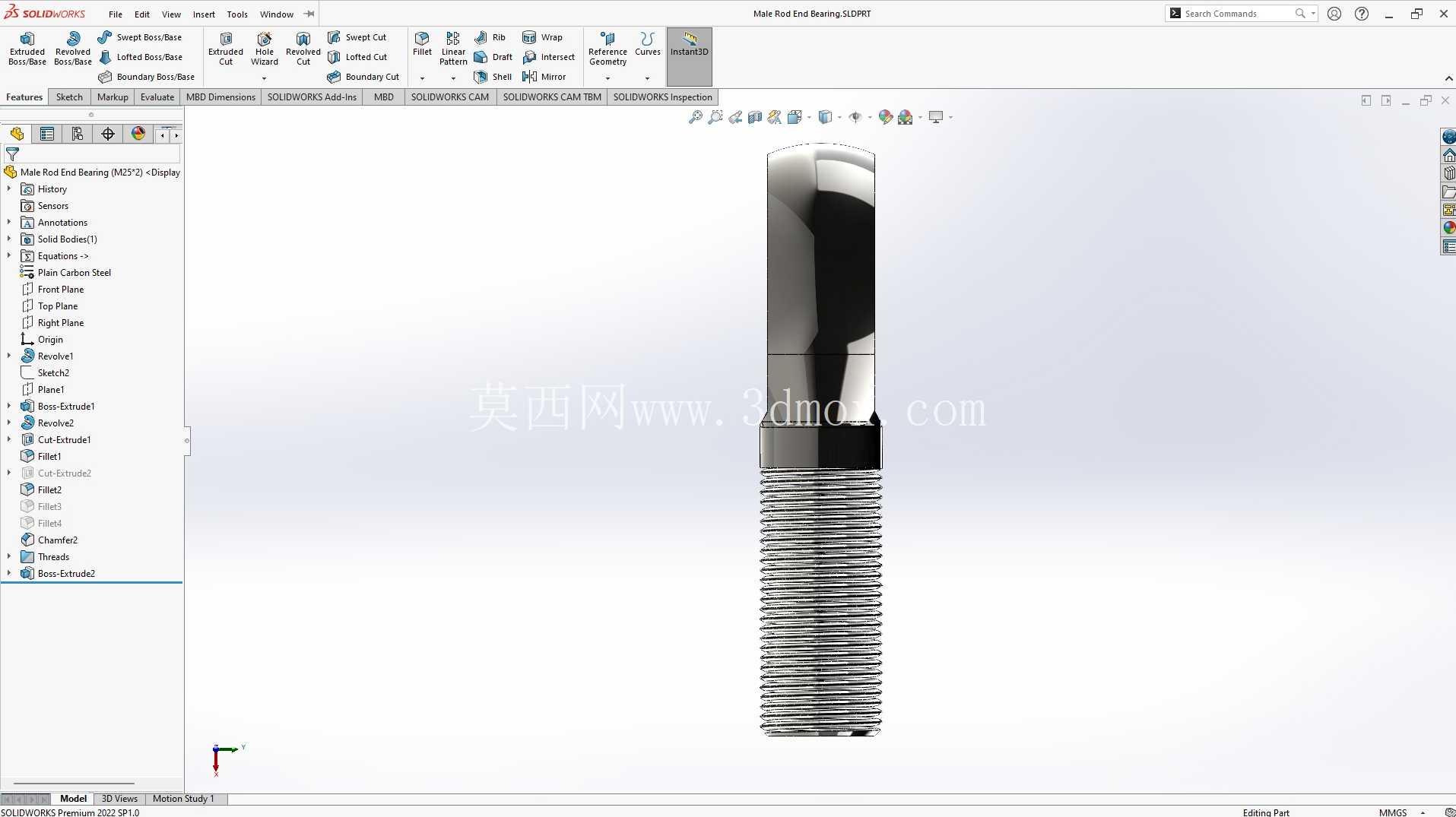

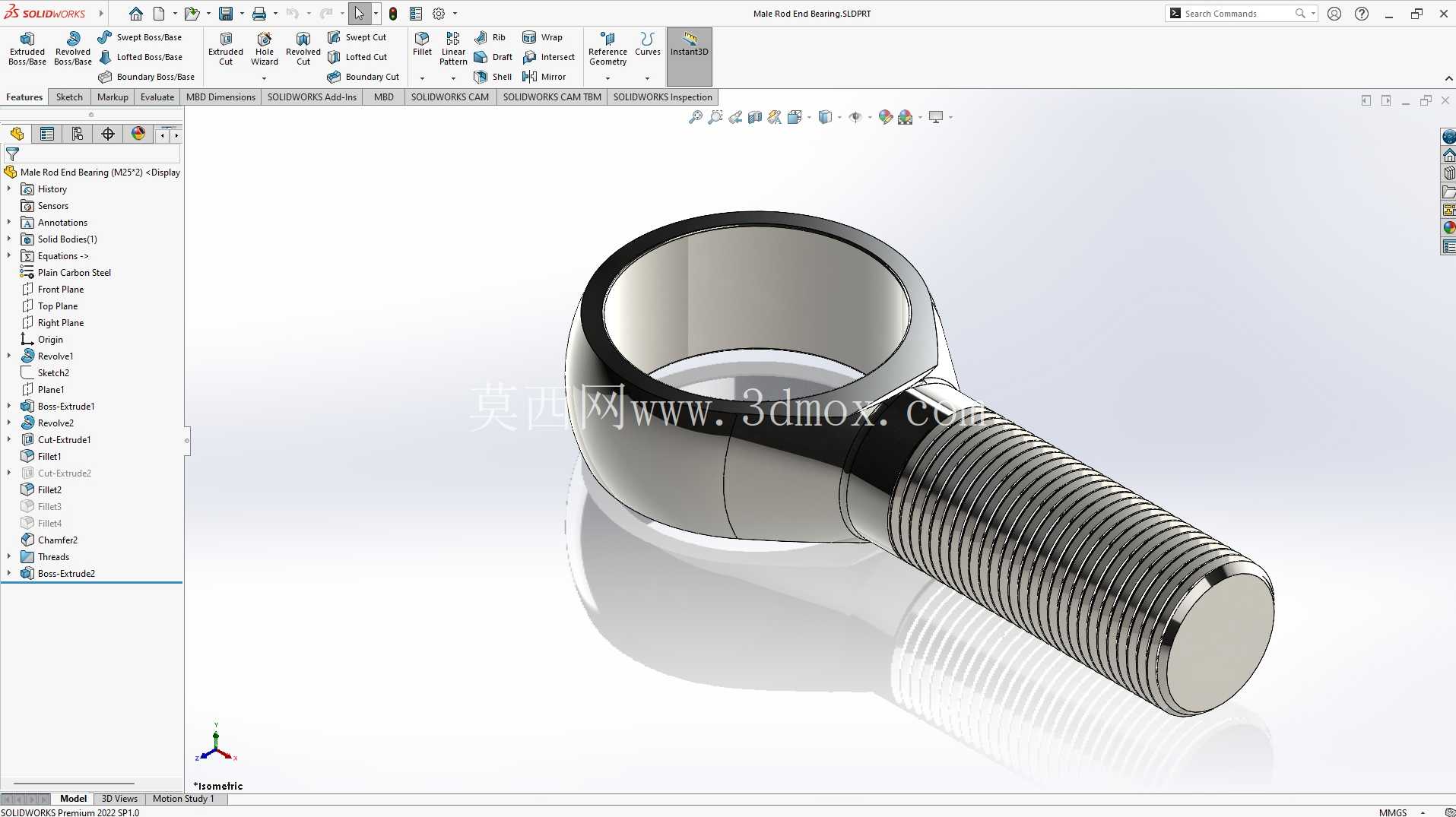

建模过程中，球面配合面的曲面精度是重点，需要保证球面的圆度误差在合理范围内，避免出现配合卡滞的问题，螺纹部分采用标准螺纹牙型建模，还原真实的螺纹轮廓，在进行装配干涉检查时，可以准确判断螺纹旋合过程中是否存在干涉，也能为后续的工程图输出、有限元强度分析提供准确的模型基础。对于不同载荷等级的应用场景，可以通过调整杆身直径、轴承外圈壁厚、内圈宽度来适配不同的载荷需求，比如用于重型设备悬架的杆端轴承，会采用更大的杆身直径与更厚的外圈结构，提升整体的抗冲击载荷能力，而用于精密自动化设备的款式，则会严格控制各部位的尺寸公差，减小配合间隙，提升传动精度。
