盘头螺钉标准紧固件三维结构设计

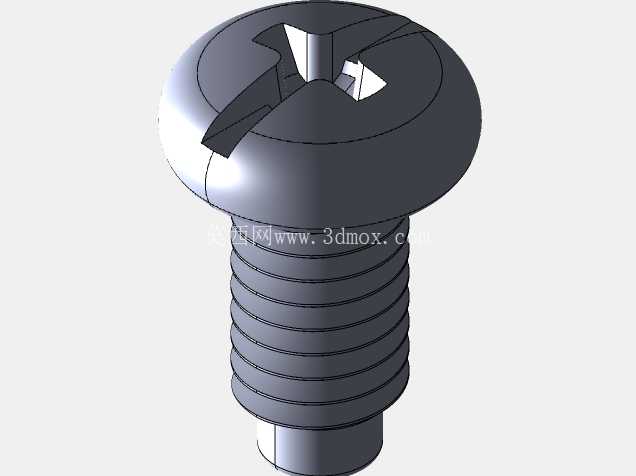

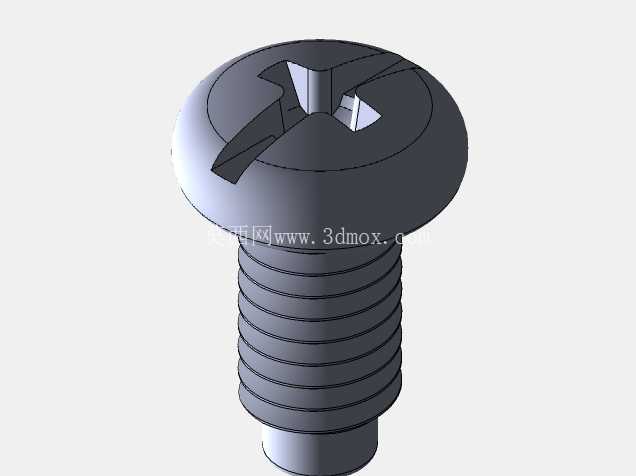

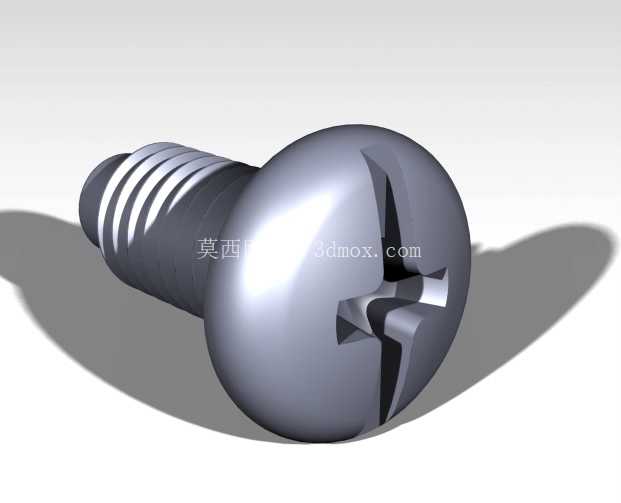

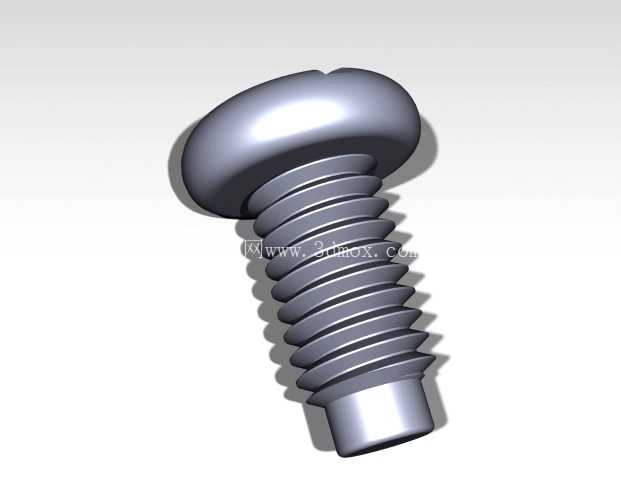

　　盘头螺钉作为最常见的可拆卸紧固件之一，在民用电器、小型机电设备、仪器仪表、家具装配、消费电子外壳固定场景中应用占比极高，相比沉头螺钉，盘头结构不需要在被连接件表面加工沉孔，对被连接件的表面厚度要求更低，装配后螺钉头部完全外露，拆卸时不需要对准沉孔定位，日常维护拆装效率更高，尤其适合薄板类零件、非金属材质零件的连接场景，避免沉孔加工导致的零件强度下降问题。从结构设计逻辑来看，这款盘头螺钉的头部采用圆弧过渡的盘形结构，头部顶面开有适配标准螺丝刀的驱动槽，槽型深度经过反复校核，既保证螺丝刀啮合时的扭矩传递效率，避免拧动过程中出现滑牙脱槽的问题，又不会因为槽深过大导致头部结构强度不足，在额定拧紧扭矩下不会出现头部开裂变形的失效情况。头部与螺杆衔接的位置做了微小的圆角过渡，消除了直角衔接处的应力集中问题，在螺钉承受轴向拉力或者横向剪切力的时候，不会在头杆结合位置出现应力断裂，这一点在承受振动载荷的连接场景中尤为重要，很多早期的螺钉失效案例都是因为头杆位置直角过渡，长期受交变载荷后出现疲劳断裂。螺杆部分采用标准公制三角螺纹设计，螺纹牙型角为60度，牙顶和牙底都做了微小的圆角处理，一方面降低螺纹加工时的刀具磨损，另一方面在和内螺纹啮合的时候，接触应力分布更均匀，不会出现牙尖局部应力过大导致的螺纹变形滑牙。

　　螺纹的收尾段做了不完整牙的渐退处理，避免螺纹末端突然截止导致的装配卡顿，同时螺杆末端的倒角设计，能够让螺钉在装配时顺利对准内螺纹孔入口，不需要反复调整对位，尤其是在盲孔装配场景下，合适的末端倒角能大幅降低装配对位的时间成本。从安装边界维度来看，盘头螺钉的头部外径大于螺杆公称直径，装配时不需要额外加装平垫就能增大与被连接件的接触面积，降低被连接件表面的压应力，避免拧紧时压伤较软的材质表面，比如铝合金薄板、塑料壳体、木质板材这类硬度较低的被连接件，直接使用盘头螺钉就能获得足够的压紧接触面积，不会出现螺钉头部陷入零件表面的情况。

　　在实际选型应用中，需要注意盘头螺钉的头部高度尺寸，在有装配空间限制的场景下，要核算头部突出被连接件表面的高度是否会和周边其他零件产生干涉，比如消费电子内部的紧凑装配空间，螺钉头部突出高度直接影响整机的厚度设计，这款盘头螺钉的头部高径比经过优化，在保证驱动槽深度足够传递额定扭矩的前提下，尽可能压缩了头部的轴向高度，适配紧凑空间的装配需求。螺纹长度的设计也对应不同的连接厚度场景，全螺纹结构适合总连接厚度较小的场景，螺杆穿过被连接件后所有啮合螺纹都能参与受力，而部分螺纹的螺杆结构适合较厚的连接场景，光杆部分的存在能提升螺钉的横向抗剪切能力，在承受横向载荷的连接位置，光杆段与被连接件通孔的配合精度更高，抗剪切性能比全螺纹结构更稳定。

　　在三维建模过程中，螺纹部分的建模需要兼顾工程展示和模型轻量化的需求，用于装配干涉检查的模型可以采用简化的螺纹修饰特征，降低模型的多边形数量，提升大装配体的运行流畅度；用于结构仿真或者加工演示的模型则需要还原真实的螺纹牙型细节，保证有限元分析时螺纹啮合位置的应力计算结果准确，同时也能直观展示螺纹加工的走刀路径。盘头螺钉的表面处理通常根据使用场景选择，普通室内环境使用的螺钉采用镀锌钝化处理就能满足防锈需求，户外或者有腐蚀环境的场景则会采用不锈钢材质或者达克罗表面处理，不同表面处理的螺钉头部尺寸公差会有微小差异，在精密装配场景下需要把表面涂层的厚度纳入尺寸核算范围，避免装配后头部突出高度超出设计预期。在实际装配工艺中，盘头螺钉的拧紧扭矩需要严格对应螺杆的材质和公称直径，扭矩过大会导致螺纹滑牙或者螺杆断裂，扭矩过小则会导致连接预紧力不足，设备运行过程中因为振动出现螺钉松动脱落的问题，这款螺钉的结构设计在头部下表面做了微小的防滑纹路设计，在拧紧后能增大与被连接件表面的摩擦力，提升防松性能，不需要额外加装防松垫圈就能满足一般振动场景的防松需求。
