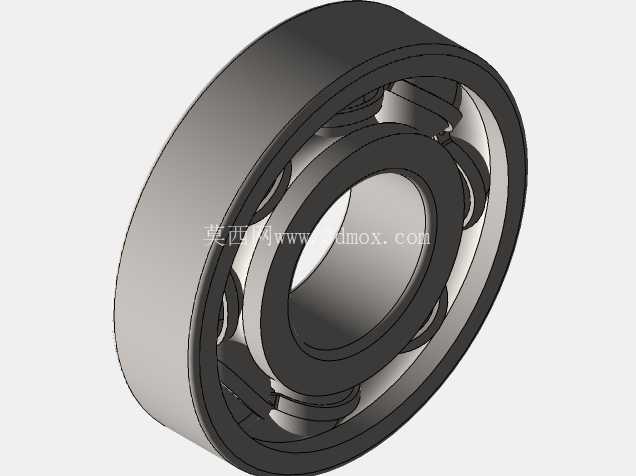

带内外保持架的深沟滚珠轴承结构设计

在各类旋转传动设备的结构设计中，滚珠轴承是承担径向载荷、降低轴系运转摩擦阻力的核心支撑部件，从普通的民用家电电机、输送线辊筒，到工业领域的机床主轴、泵阀传动轴、减速机输入输出端，都需要这类部件来保障轴系的回转精度与运行稳定性。本次设计的滚珠轴承采用双保持架搭配防滚架的组合结构，区别于常规单保持架的深沟球轴承，额外增设的防滚结构能够在设备启停瞬间、承受冲击载荷或者轴系存在小幅偏斜的工况下，避免滚珠在滚道内出现错位、卡滞，大幅降低轴承在变载荷工况下的早期失效概率。

从结构设计逻辑来看，轴承的内圈与轴采用过盈配合安装，安装时需要根据轴的公差等级选择合适的压装力，禁止直接敲击轴承内圈端面，避免滚道出现压痕影响运转精度；外圈与轴承座孔采用过渡配合，能够补偿一定的安装同轴度误差，适配不同设备的安装公差要求。内外滚道的曲率半径设计略大于滚珠直径，既可以保证滚珠与滚道的接触面积足够承载额定载荷，又能预留合理的润滑脂存储间隙，运转过程中润滑脂可以在滚道表面形成均匀的油膜，降低接触疲劳磨损。

内外保持架采用兜孔式结构，每个兜孔对应一颗滚珠，兜孔的间隙设计控制在滚珠直径的千分之五以内，既不会因为间隙过小导致滚珠运转卡滞，也不会因为间隙过大造成滚珠在高速运转时出现窜动，保持架的材质选用常用的冲压钢板或者工程尼龙均可，适配不同转速、不同温度的使用场景：冲压钢板保持架适合高温、重载的工业设备工况，尼龙保持架则具备自润滑特性，适合高速、低噪音的民用设备场景。防滚架设置在两组保持架之间，通过限位结构约束保持架的周向窜动，当轴系出现瞬时过载、滚珠受力不均时，防滚架可以分担保持架受到的侧向冲击力，避免保持架兜孔变形导致滚珠脱落。

从安装边界来看，这类轴承的轴向尺寸紧凑，不需要额外设计复杂的定位结构，只需要在轴上加工对应的轴肩、在轴承座孔内加工孔肩就可以完成轴向定位，轴肩与孔肩的高度需要低于轴承内圈、外圈的倒角高度，避免安装时出现干涉，同时要保证轴肩与孔肩的端面跳动公差符合安装要求，防止轴承安装后出现偏载。在日常设备维护中，这类双保持架带防滚结构的轴承不需要频繁补充润滑脂，密封结构可以阻挡外界的粉尘、切削液进入滚道内部，适合在粉尘较多的生产车间、户外作业设备等相对恶劣的工况下使用，相比普通单保持架轴承，在相同载荷工况下的使用寿命可以提升三成左右，能够有效降低设备的维护频次与备件更换成本。

建模过程中需要重点关注滚珠与滚道的接触配合关系，保持架兜孔与滚珠的间隙匹配，以及防滚架与内外保持架的限位结构配合，所有配合面的倒角、圆角都需要按照机械设计标准规范绘制，避免在后续工程出图、加工装配时出现干涉问题，同时要保证模型的参数化特征可编辑，方便后续根据不同的载荷需求调整轴承的内径、外径、宽度以及滚珠数量，快速衍生出不同规格的同系列轴承模型，适配不同设备的轴系设计需求。
