带分体式螺母的精密滚珠丝杠传动组件

这套滚珠丝杠传动组件，是直线传动场景里替代滑动丝杠的核心功能件，日常在数控进给轴、精密定位平台、自动化移栽模组里都能见到它的身影，核心作用是把伺服或者步进电机输出的旋转运动，高效率转换成低摩擦的直线往复运动，相比传统梯形滑动丝杠，它的传动效率能高出2到3倍，长时间运行的温升更小，进给精度保持性也更出色。

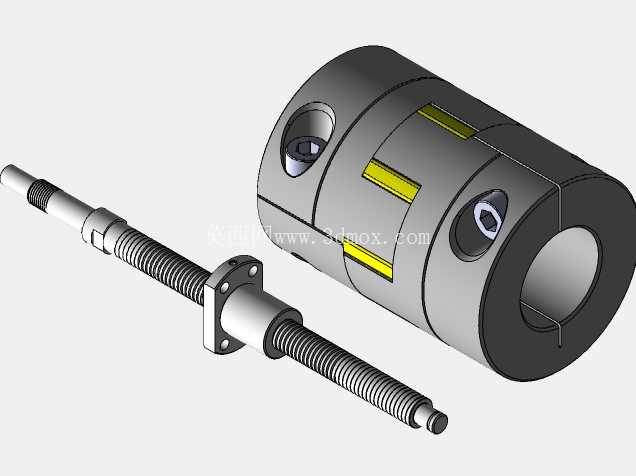

从结构设计来看，这套模型还原的是分体式法兰安装的滚珠螺母结构，螺母采用对开锁紧的设计逻辑，侧面预留了内六角锁紧螺钉的安装位，现场安装调试的时候，可以先把螺母座预装到设备安装板上，再穿入丝杠完成锁紧，不用像整体式螺母那样必须从丝杠端部旋入，对于长行程丝杠、或者安装空间局促、端部有其他结构阻挡的设备场景，这种分体结构能大幅降低装配难度，也方便后期维护的时候不用拆解整条传动链就能更换螺母组件。螺母本体上的黄色标识条对应的是滚珠循环反向器的安装位置，这种内循环反向结构的滚珠回流路径短，运行时的滚珠碰撞噪声更小，适合中高速进给的工况，螺母两端的密封结构在模型上也做了细节还原，能在多尘、有少量切削液飞溅的车间环境里阻挡杂质进入滚道，延长滚珠和滚道的磨损周期。

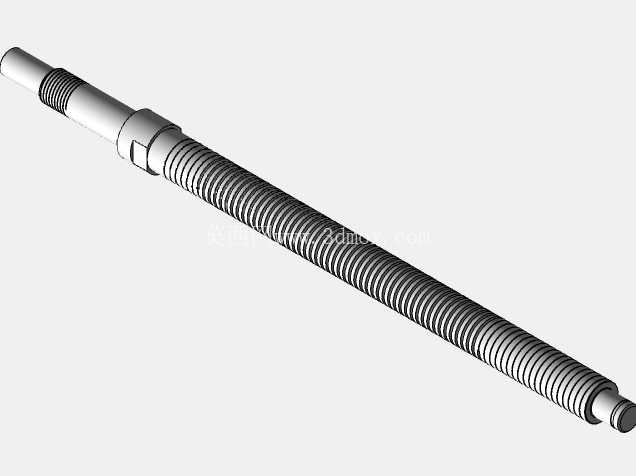

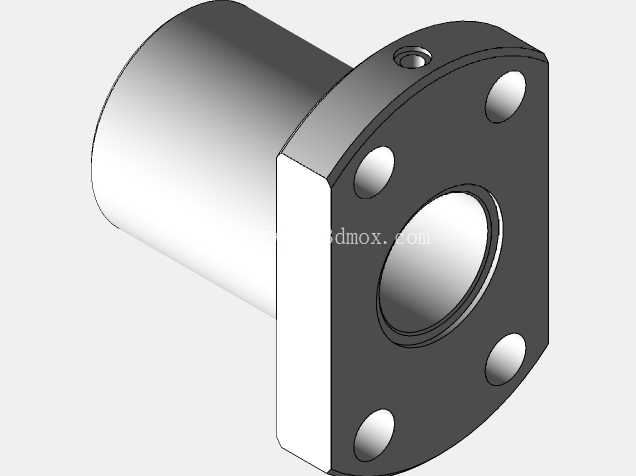

丝杠部分采用的是单头圆弧滚道设计，端部做了适配联轴器的轴径加工，还有定位轴肩用来匹配轴承座的安装定位，中间的法兰螺母座上均匀分布了四个安装沉孔，安装的时候可以直接通过螺栓把螺母和移动负载的滑台连接，法兰的端面和外圆都做了精度基准设计，装配时能快速保证螺母和丝杠的同轴度，避免憋劲导致的运行卡顿、预紧力失效问题。

做结构选型的时候要注意，这类滚珠丝杠的安装边界需要提前核算：丝杠两端的支撑轴承座跨距要根据额定转速核算临界转速，避免长行程高转速下出现丝杠共振；螺母的法兰安装面要和丝杠轴线保证垂直，垂直度公差建议控制在0.02mm以内，不然会导致滚珠受力不均，局部磨损加快；另外分体螺母的锁紧螺钉要按照对角顺序分次拧紧，拧紧力矩要符合对应规格的要求，避免两个半螺母错位导致滚道错边，运行时出现卡顿或者精度超差。

在实际应用里，这类组件常被用在机床的X/Y/Z进给轴、点胶设备的定位平台、激光切割设备的移动横梁传动、电子制造设备的移栽机构上，因为它的反向间隙可以通过预紧调整到极小的范围，能够满足精密定位的重复定位精度要求，而且滚动摩擦的特性使得它的驱动扭矩只需要滑动丝杠的三分之一左右，能降低配套驱动电机的功率选型，减少设备整体的能耗。建模的时候这套模型把滚道的螺旋升角、滚珠的排布、反向器的安装槽、锁紧螺钉的沉孔、法兰安装孔的位置都做了准确还原，导入装配环境的时候可以直接用来做干涉检查，模拟丝杠全行程运行时和周围护罩、拖链、限位开关的位置关系，不用再二次简化结构，能直接给结构设计阶段的布局校核提供准确的参考。另外要注意，这类滚珠丝杠在垂直安装使用的时候，必须配套制动装置或者带抱闸的电机，避免停机的时候负载因为自重下滑，造成安全事故或者工件报废，模型里的丝杠轴端也预留了安装刹车组件或者阻尼器的轴段长度，选型的时候可以直接参考这个尺寸来匹配对应的支撑侧配件。
