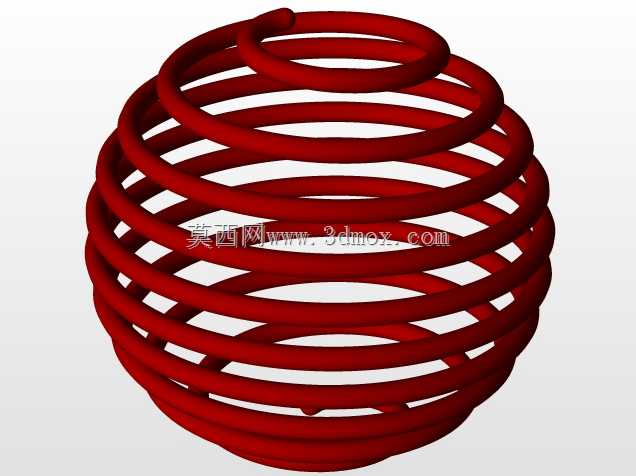

球形螺旋弹簧结构设计方案展示

这类球形螺旋弹簧在工业场景中常被用于多方向缓冲减振的工况，区别于常规圆柱螺旋弹簧仅能沿轴向提供弹性力的特性，其球形轮廓可在径向、轴向及斜向载荷作用下均输出稳定的弹性形变反馈，常见于精密仪器隔振基座、小型设备抗冲击安装位、多自由度运动机构的复位组件中，能够适配安装空间内多方向的受力需求，避免单一方向弹簧在偏载下出现的侧弯、卡滞问题。从设计逻辑来看，该结构以标准球形轮廓为螺旋扫掠路径的基准，簧丝截面沿连续螺旋轨迹均匀排布，相邻簧圈在自由状态下保持均匀间隙，既保证受压时各圈形变同步，也防止大载荷下相邻簧圈发生挤压干涉。建模过程中需要先确定球形轮廓的公称直径，明确安装边界的最大外径尺寸，再根据载荷需求匹配对应线径的簧丝参数，螺旋升角的设置需要兼顾形变行程与结构刚度，升角过大会导致径向刚度不足，升角过小则会压缩有效形变行程，无法满足缓冲行程要求。实际应用中，这类弹簧的安装端通常需要匹配对应弧度的支撑座，保证弹簧两端受力均匀，避免局部应力集中导致的簧丝断裂，在选型时需要结合安装空间的径向、轴向尺寸边界，确认弹簧完全压缩后的最小高度与最大外径，防止工作过程中与周边结构发生剐蹭。不同于常规圆柱弹簧的线性刚度特性，球形螺旋弹簧在受压初期刚度较低，可吸收小载荷下的振动冲击，随着形变量增大，簧圈逐步贴合，刚度呈非线性上升，能够在大冲击载荷下提供更强的支撑力，这种变刚度特性尤其适配载荷波动范围较大的工况，比如便携设备的抗摔结构、小型振动台的隔振层、多方向运动的铰接复位位。设计时还需要注意簧丝首尾端的收尾处理，通常将首尾端簧丝做并圈磨平处理，保证安装时端面与支撑座完全贴合，避免工作过程中出现偏载滑移，螺旋路径的曲率变化需要平滑过渡，不能出现局部曲率突变的位置，否则会在交变载荷下产生应力集中，大幅缩短弹簧的疲劳寿命。在安装边界校核上，需要预留出弹簧受径向载荷时的外径膨胀空间，不能按照自由状态的外径直接匹配安装腔尺寸，通常需要根据最大径向载荷下的形变量，预留10%到15%的径向间隙，防止弹簧形变时与安装腔内壁发生摩擦，影响弹性输出的同时造成簧丝表面磨损。
