皮卡汀尼战术导轨三维结构设计

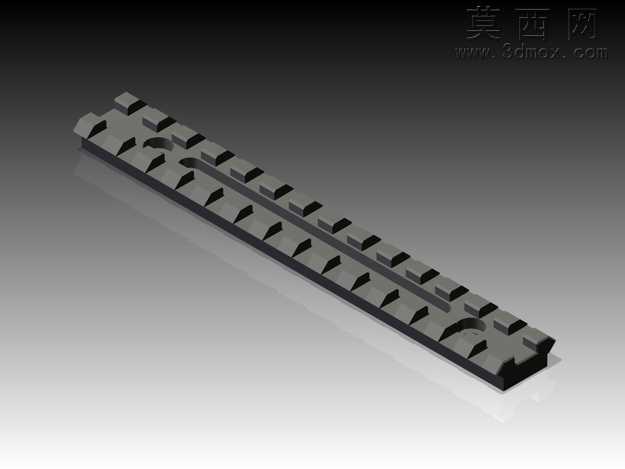

本模型为皮卡汀尼导轨的三维结构设计，采用Autodesk Inventor完成全参数化建模，建模过程严格遵循战术导轨的通用尺寸规范，针对实际项目使用需求完成了孔位的定制化调整。建模阶段首先绘制导轨的基准截面轮廓，通过拉伸特征生成导轨主体基体，随后对导轨表面的定位卡槽进行阵列排布，保证每一段卡槽的间距、槽宽、槽深尺寸统一，满足战术附件的通用安装适配要求。针对安装孔位部分，按照项目实际安装需求，将原有标准孔位调整为4.4*8-32规格的钻孔与扩孔结构，孔位边缘做了倒角处理，避免安装时出现应力集中问题，同时保证连接螺栓可以顺利穿入完成锁紧固定。材质设置上选用高强度合金钢作为导轨的模拟材质，渲染阶段赋予模型哑光黑色金属质感，对导轨表面的卡槽棱边做了细微的倒角高光处理，还原真实金属机加工后的表面质感，渲染背景选用渐变灰色调，突出导轨本身的结构特征，方便观察导轨的整体形态与细节结构。结构设计上，导轨整体为长条形对称结构，截面为标准皮卡汀尼导轨的梯形卡槽结构，上下表面平行度控制在合理公差范围内，底部为平整安装面，保证安装后与承载面完全贴合，表面的连续卡槽可以实现战术附件的位置无级调整，满足不同场景下的附件安装位置需求。设计过程中充分考虑了导轨的实际使用强度，在卡槽与基体的衔接位置做了圆角过渡处理，避免受力时出现应力断裂问题，同时对整体壁厚做了均匀化处理，在保证结构强度的前提下尽可能控制导轨整体重量，兼顾强度与轻量化的使用需求。模型完成后对所有特征做了参数化关联，后续如果需要调整导轨长度、卡槽数量或者孔位参数，只需要修改对应参数即可快速生成新的导轨模型，大幅提升同类型导轨的设计效率，可直接用于后续的工程图生成、加工模拟或者装配验证环节。
