剪式车载起重支撑装置结构设计

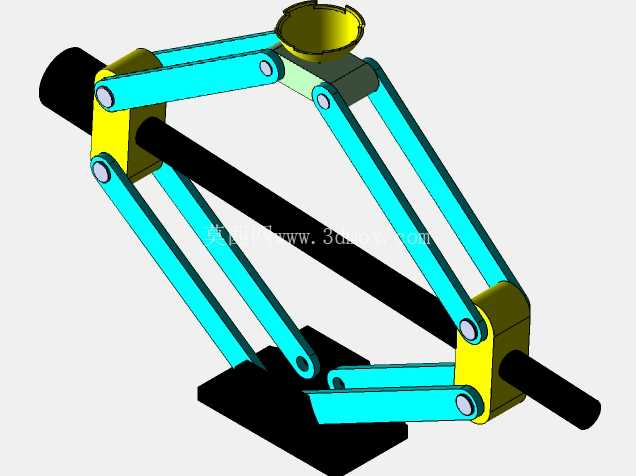

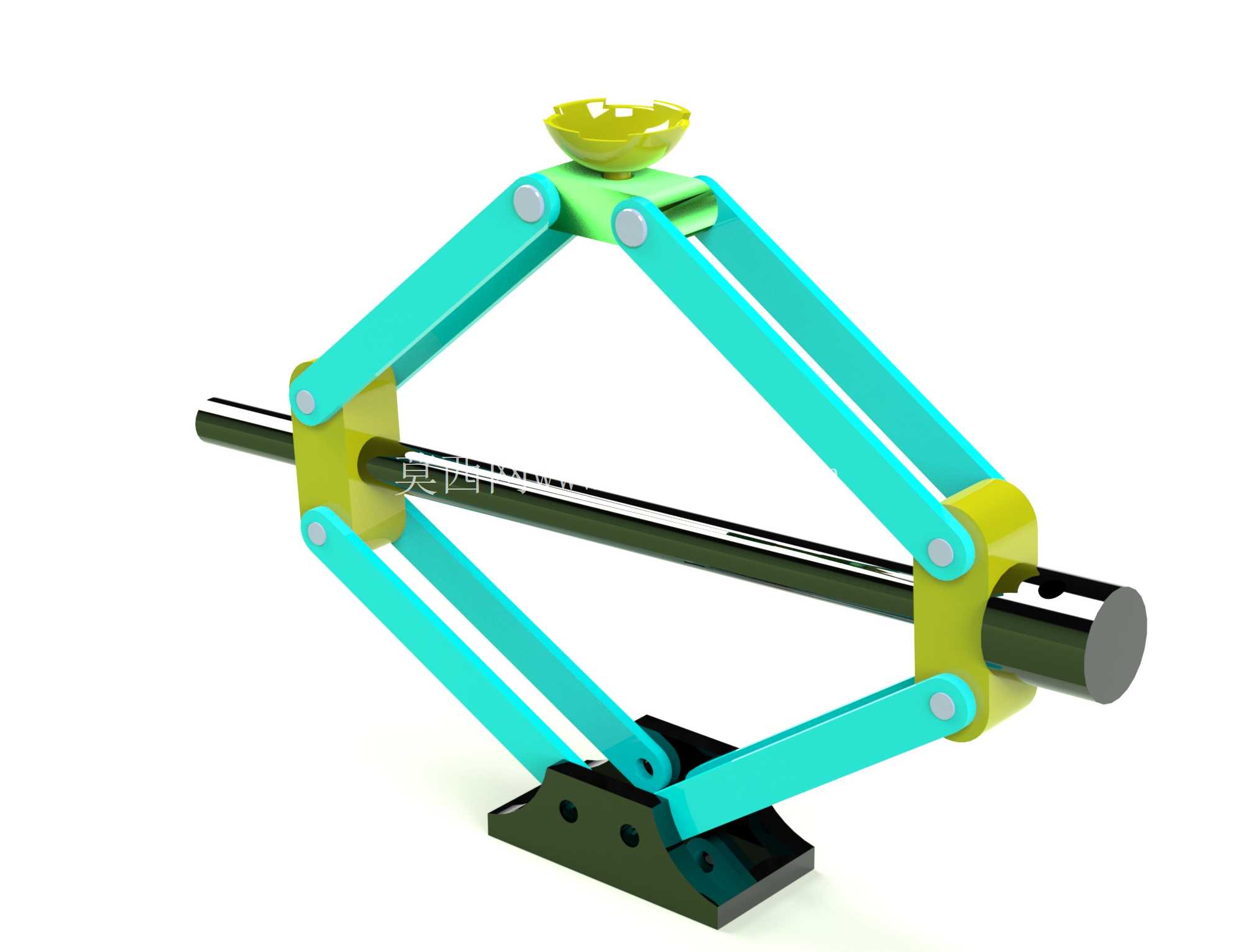

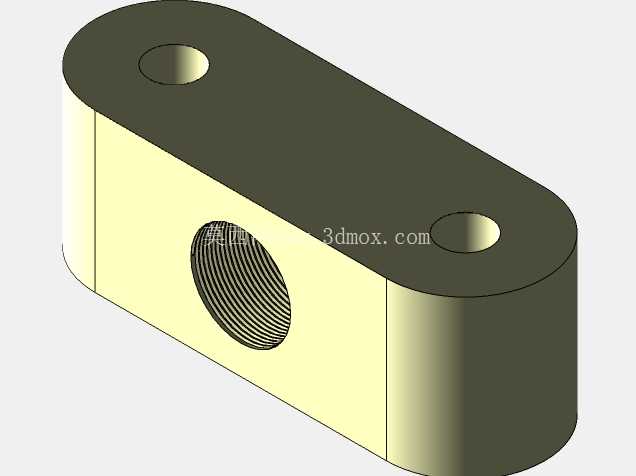

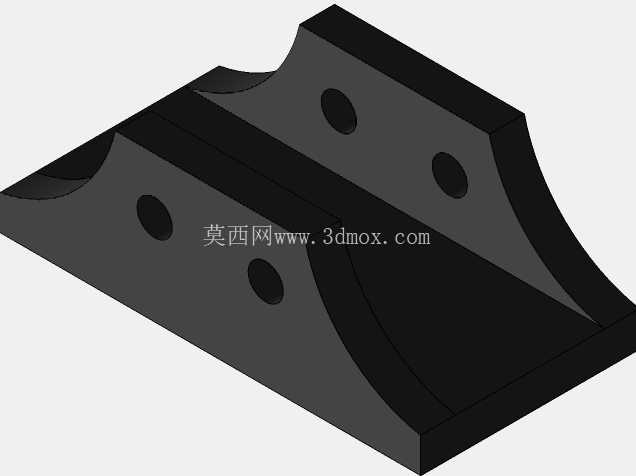

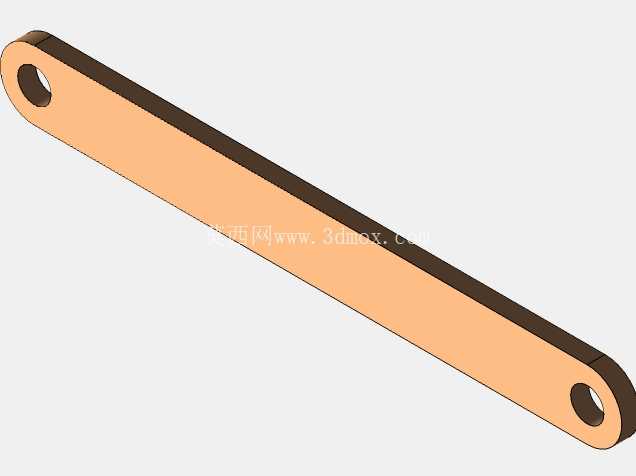

　　在乘用车日常维保、轮胎更换、底盘检修的作业场景里，这类剪式举升支撑装置是随车工具清单里的核心配置，和液压立式千斤顶相比，它折叠后整体厚度可控，能轻松塞进后备箱侧围的工具槽或者备胎仓的预留空隙，不会占用过多储物空间，适配绝大多数家用轿车、城市SUV的车载收纳边界。从结构逻辑来看，这套装置核心采用菱形铰接剪臂构型，上下两组对称布置的剪臂通过销轴铰接形成可形变的四边形结构，底部是带安装孔的冲压支撑底座，作业时底座贴合地面，通过增大接触面积分散承重压强，避免在松软铺装路面出现下陷风险；顶部的弧形支撑托头做了内凹弧度设计，能刚好卡入车辆底盘指定的举升支撑点，防止举升过程中出现滑脱偏移，托头表面的防滑纹路也能进一步提升接触摩擦力，保障作业稳定性。动力传递路径上，贯穿剪臂中部铰接座的传动丝杆是核心受力部件，丝杆两端分别加工有正反旋向的梯形螺纹，当配套的棘轮扳手转动丝杆时，两个铰接螺母座会沿丝杆轴向同步相向移动，带动剪臂绕铰接点转动，将丝杆的旋转扭矩转化为剪臂的竖向举升力，整个传动过程具备机械自锁特性，只要丝杆螺纹升角小于当量摩擦角，即便撤去外部输入扭矩，举升状态也能保持锁止，不会出现负载回落的安全隐患，这也是车载举升工具最核心的安全设计要求。做三维结构设计时，首先要明确的是安装与行程边界：折叠状态下整体高度要控制在100mm以内，满足车辆底盘最低离地间隙的伸入要求，避免托底剐蹭；最大举升行程要覆盖家用车120mm到350mm左右的底盘举升高度区间，保证轮胎更换时能留出足够的拆卸操作空间。剪臂的截面选型不能盲目追求厚重，要通过受力仿真校核剪臂在额定负载下的弯曲应力，通常采用冷轧钢板冲压成槽型截面，在保证抗弯强度的同时控制整体重量，单台装置的总重量控制在3kg以内，方便普通用户徒手取放操作。

　　铰接销轴的配合间隙要控制在合理范围，间隙过大会导致举升过程中出现旷量晃动，间隙过小则会增大传动阻力，导致丝杆转动卡滞，通常销轴与铰接孔采用H8/f7的间隙配合，装配时涂抹润滑脂降低铰接摩擦阻力。丝杆的选型要重点关注螺纹强度，梯形螺纹相比普通三角螺纹具备更好的承重能力与传动效率，螺纹表面做发黑处理提升防锈能力，适配车载工具可能遇到的潮湿、多尘的使用环境。在实际使用场景中，这类装置不需要额外的动力源，只需要配套的摇臂或者棘轮扳手就能操作，相比液压千斤顶不存在密封件老化漏油的问题，长期存放也不会出现泄压失效的情况，日常维保只需要定期在铰接点、丝杆螺纹处涂抹少量润滑脂就能保证操作顺畅。

　　设计时还要考虑操作的人机工程性，丝杆末端的驱动接头要适配通用的随车扳手尺寸，不需要额外配备专用工具，降低用户的使用门槛；底座的边缘做圆角处理，避免取放时划伤手部或者车辆内饰；剪臂的铰接处要做防脱限位，防止举升到最大行程时剪臂脱离铰接位引发安全事故。从结构受力的角度来看，当举升额定负载时，剪臂的受力会随着举升高度变化而改变，举升初始阶段剪臂与水平面夹角较小，丝杆承受的轴向拉力最大，这也是结构强度校核的最严苛工况，需要重点验证该工况下丝杆的拉应力、剪臂的弯曲应力、铰接销轴的剪切应力是否满足安全系数要求，通常车载举升工具的安全系数要达到1.5倍以上，应对使用过程中可能出现的偏载、冲击负载。

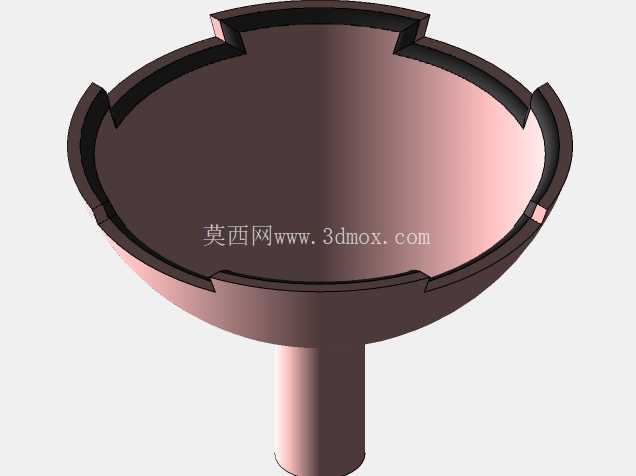

　　顶部托头的弧度设计要匹配多数车型底盘支撑筋的弧度，不能做成平面结构，否则接触面积过小容易压坏底盘涂层，甚至出现滑脱风险；托头与顶部剪臂的连接要保留一定的摆动自由度，在地面不平整的场景下，托头能自适应贴合底盘支撑面，保证受力均匀。很多用户在实际使用时会忽略底座的放置要求，设计时可以在底座表面冲压防滑纹路，同时在底座边缘做轻微的上翘结构，提示用户要将底座平稳放置在坚实平整的地面上，避免在斜坡、松软泥土路面使用引发侧翻风险。这套剪式举升结构除了车载维保场景，也可以用于小型设备的安装调平、轻型构件的临时支撑，只要在额定承重范围内，都能提供稳定的支撑力，结构简单可靠，没有复杂的液压或者电控元件，故障率极低，适合作为常备应急工具配置。
