Cat988轮式装载机重型石材货叉结构

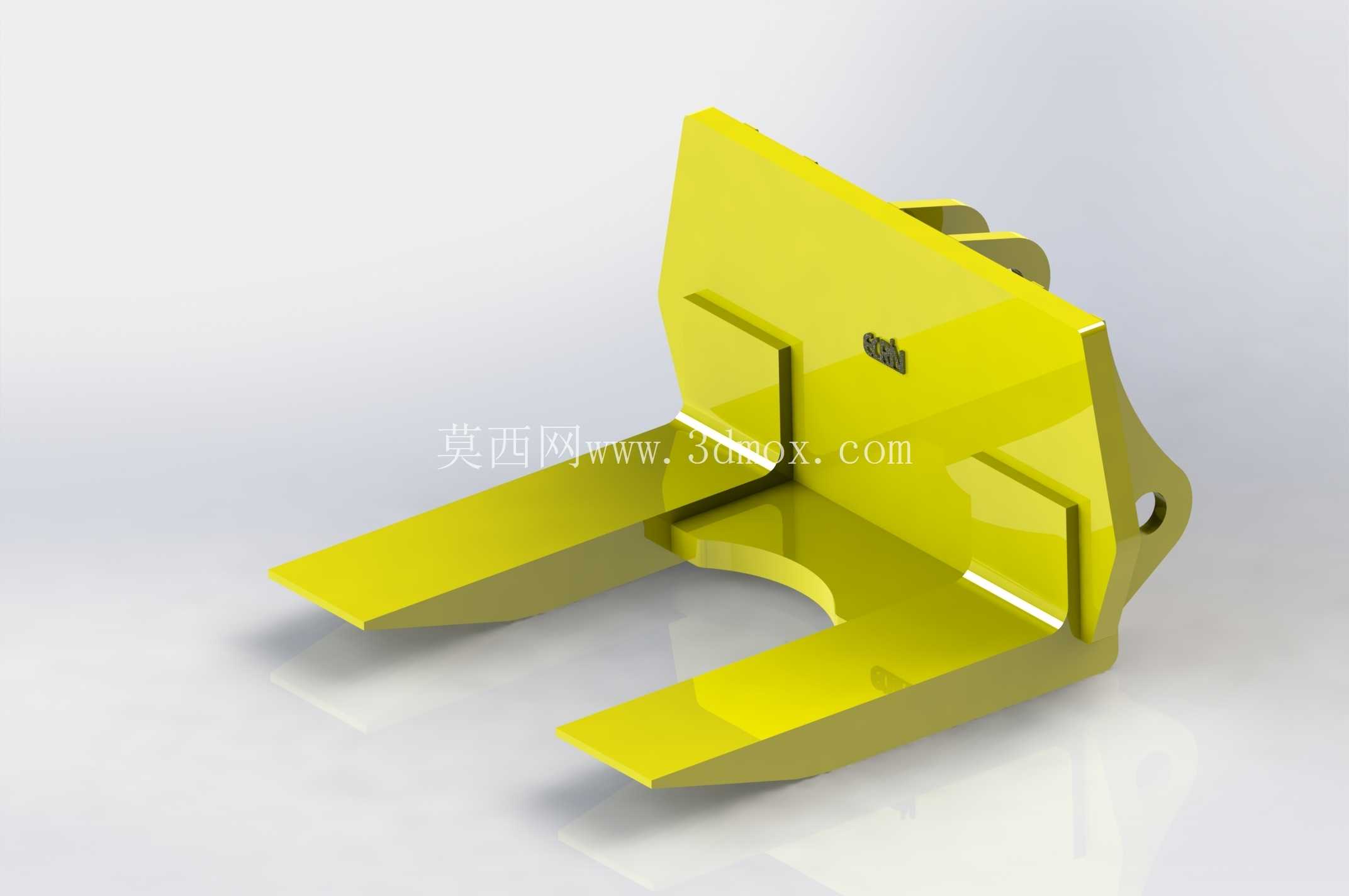

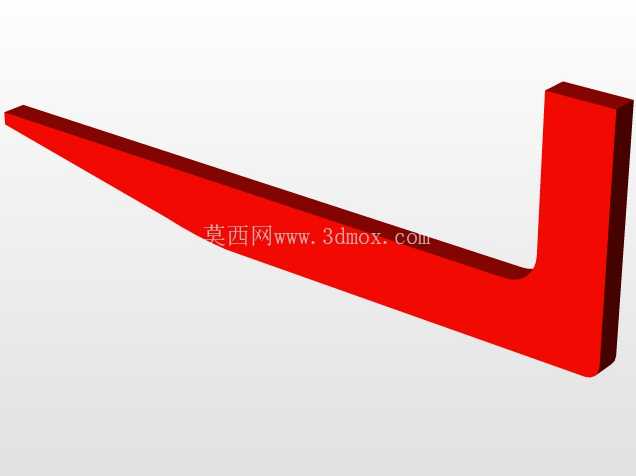

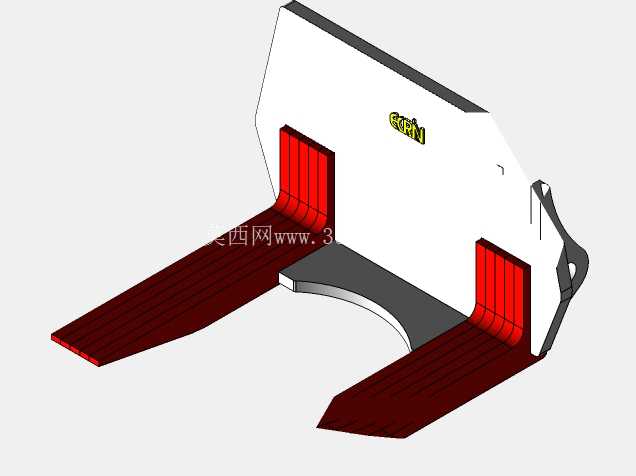

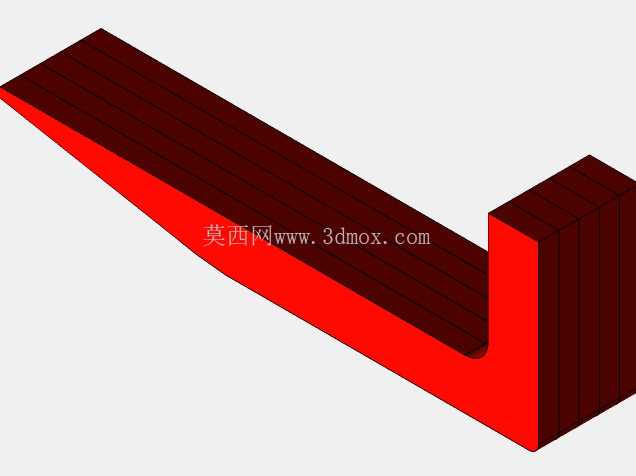

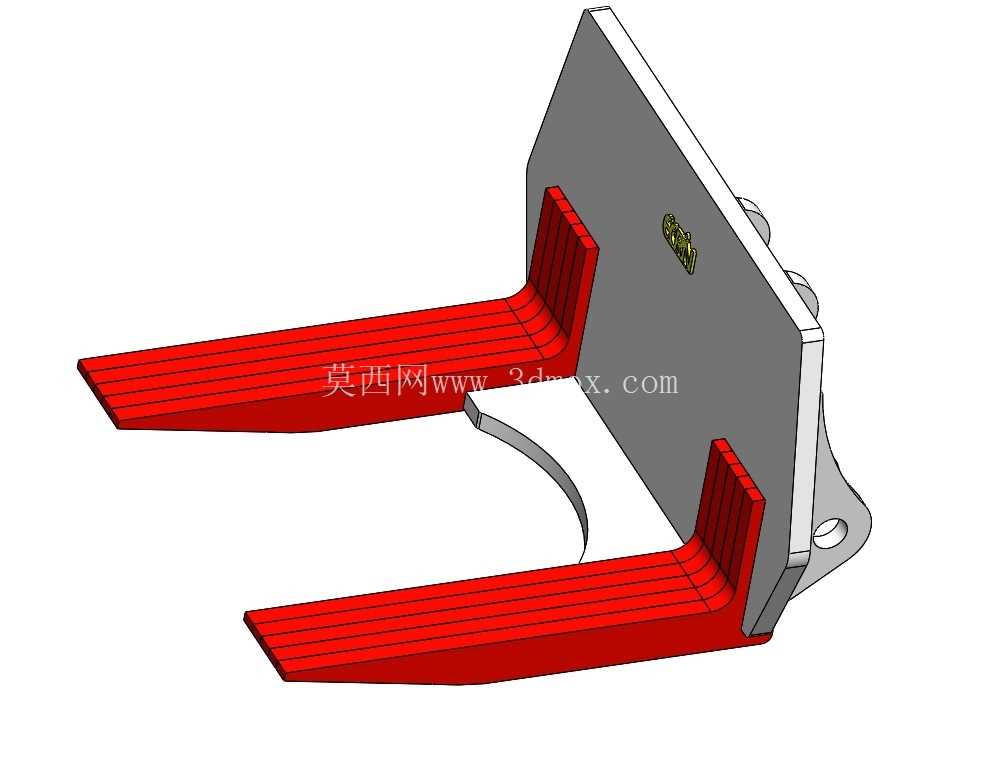

　　在矿山石材开采、大型建材堆场的重载转运场景中，常规铲斗无法满足规整大块石材的平稳托举需求，这款适配Cat988轮式装载机的货叉属具，正是针对40吨级大理石块这类高密度重载物料的转运作业开发。从实际作业工况来看，石材开采现场的地面多为不平整的碎石路面，货叉插入料堆时会承受偏载冲击，举升过程中物料的重心偏移也会对属具连接部位形成交变载荷，因此整个结构的受力设计完全围绕重载抗冲击展开。叉体采用双叉齿平行布局，叉齿上表面做了微倾角处理，插入石材底部托盘或预留缝隙时能减少切入阻力，同时避免叉齿端部刮蹭石材底面造成板材崩边；叉齿根部与主支撑板采用大圆弧过渡，消除直角应力集中点，避免长期重载作业下根部出现疲劳裂纹。

　　主立板作为承接载荷的核心结构，背面设置了与装载机动臂前端匹配的铰接挂点，挂点的孔位同轴度、安装面平面度都严格匹配Cat988的原厂连接尺寸，不需要额外改装即可快速换装，挂点周边做了加厚加强处理，分散铰接销轴传递的集中载荷。立板两侧的加强筋从叉齿根部一直延伸到挂点上方，形成封闭的箱型受力结构，在承受偏载时能有效抑制立板的侧向变形，避免叉齿出现外张形变影响托举稳定性。

　　从安装边界来看，整个货叉属具的宽度控制在装载机前轮轮距范围内，不会超出车身宽度影响狭窄矿道的通行性；叉齿的长度经过匹配计算，托举40吨级大理石块时，物料重心刚好落在装载机的稳定举升区间内，不会出现翘头失稳的风险；叉齿的下边缘做了耐磨堆焊层预留结构，长期与地面、料堆摩擦磨损后可以通过补焊恢复尺寸，延长属具的整体使用寿命。实际作业中，这款货叉不仅可以用于大理石、花岗岩等大块石材的转运，也能适配重型钢坯、预制混凝土构件等规整重载物料的装卸，相比通用铲斗，托举过程中物料的受力更均匀，不会出现铲斗兜料时的物料磕碰破损问题，尤其适合高价值饰面石材的转运作业。

　　设计过程中针对不同作业场景的载荷做了多轮仿真验证，当载荷集中在单侧叉齿端部时，结构的最大应力仍低于材料屈服强度的安全阈值，铰接部位的变形量控制在允许范围内，保证长期重载作业下的连接可靠性；叉齿前端做了收窄倒角处理，在对准物料底部缝隙时更容易对位，减少操作人员的对位调整时间，提升现场作业效率。立板上预留的标识安装位可以清晰标注额定载荷，提醒现场作业人员避免超载使用，整体结构没有多余的冗余设计，在保证结构强度的前提下尽可能控制自重，减少装载机的动臂载荷损耗，让更多的举升能力用于承载物料。
