六工位铣削虎钳夹持工装夹具结构

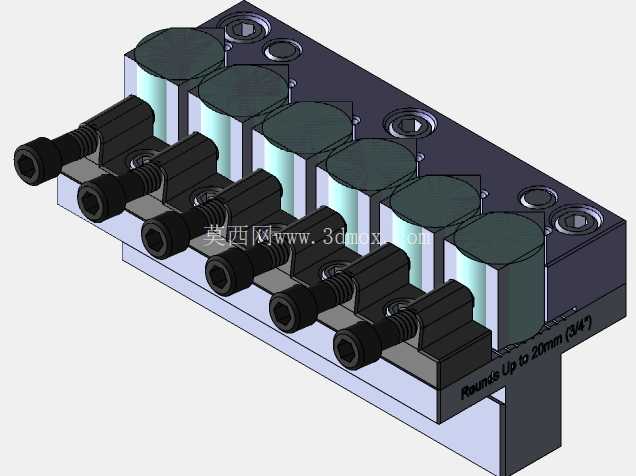

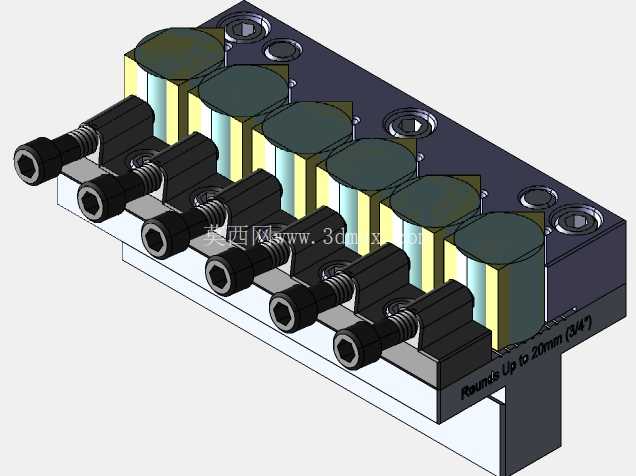

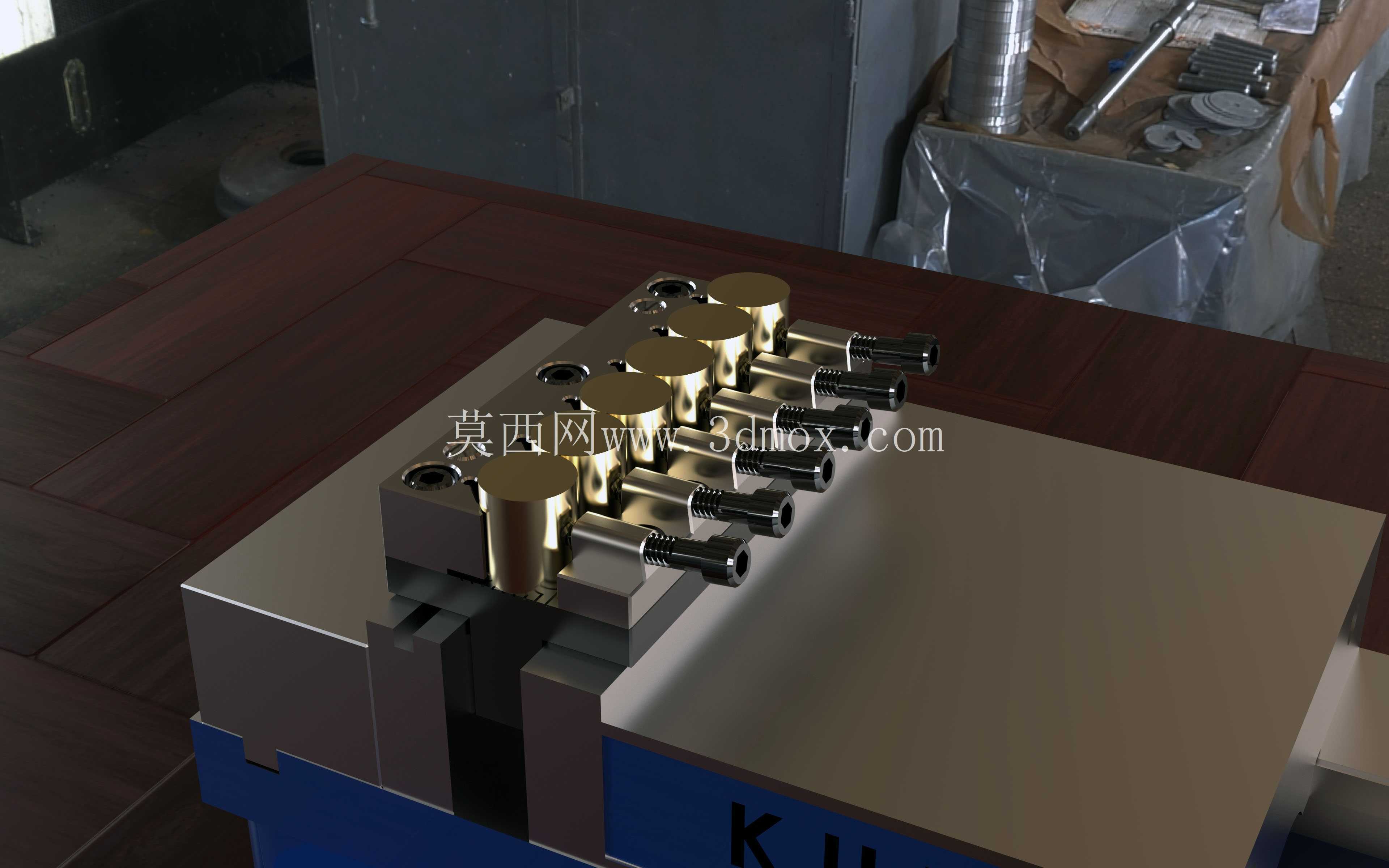

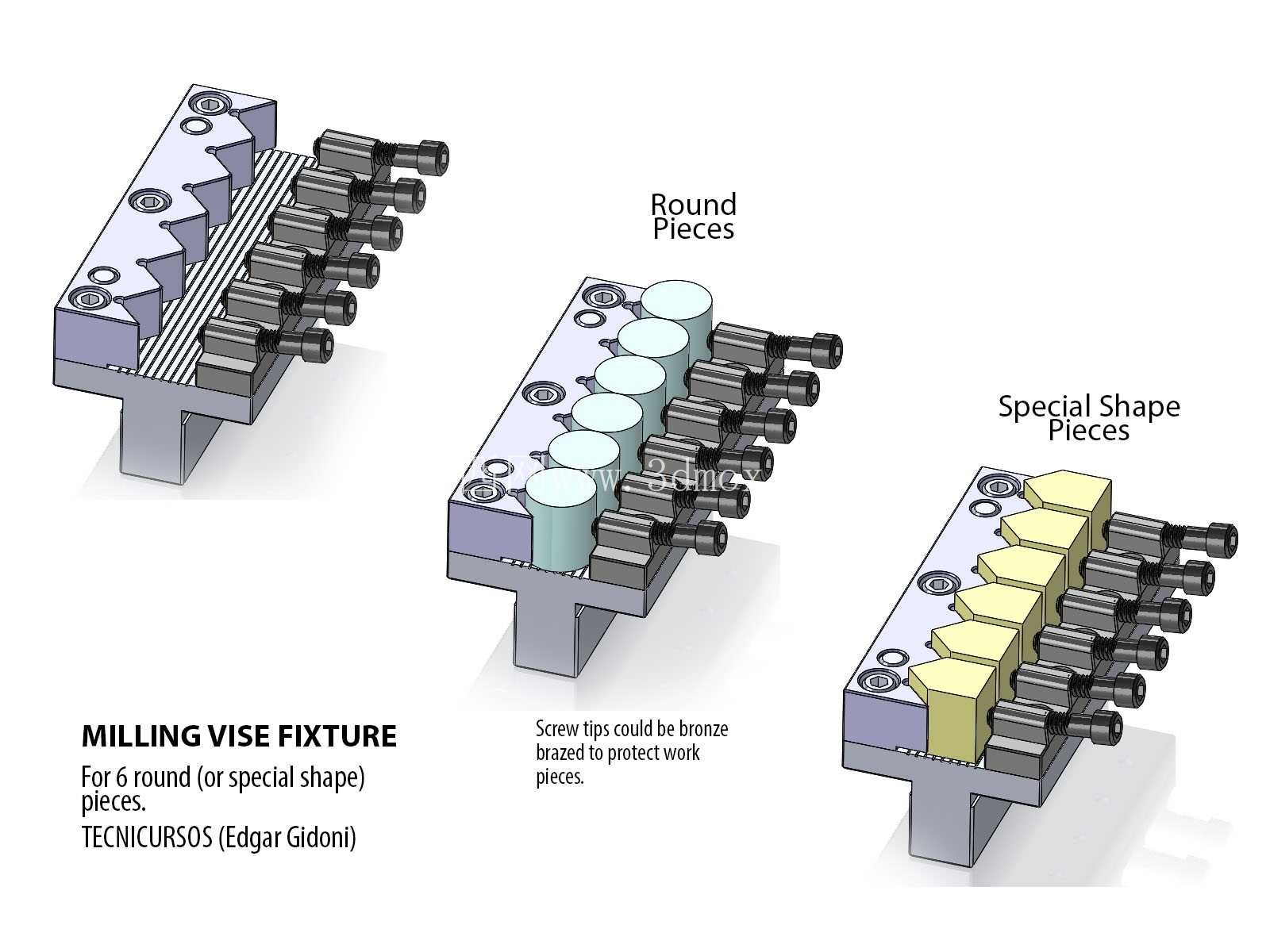

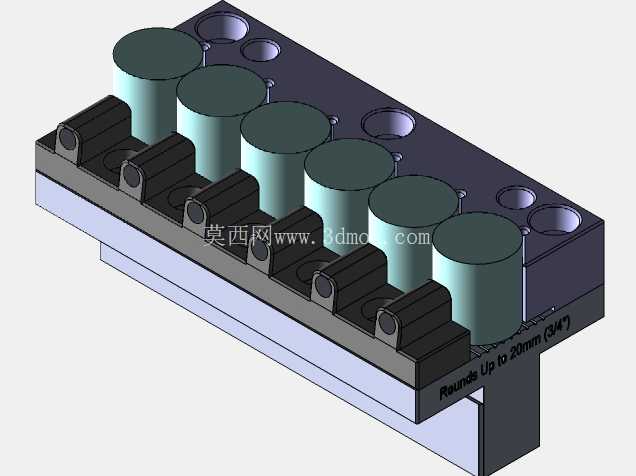

　　这款多工位夹持工装是配套普通机用虎钳使用的扩展装夹结构，日常在立式铣床、加工中心的批量小件加工场景中使用频率极高，很多车间做小尺寸零件批量铣削、倒角、侧面开槽工序时，单工位虎钳每次只能装夹一个工件，反复拆装找正的辅助时间占比甚至超过实际切削时间，这款工装正是针对这类痛点设计的扩展结构。整套工装直接依托标准机用虎钳的固定钳口与活动钳身安装，不需要对原有虎钳做任何改造，底座下方的定位凸台刚好卡入虎钳钳身的导向槽内，安装时只需要将虎钳原有钳口板拆下，把工装底座放在钳身导轨上，凸台与导轨槽的配合间隙控制在0.02mm以内，锁紧虎钳活动钳身后就能完成工装的固定，不需要额外打表找正工装的基准面，因为工装的定位基准完全与虎钳原有基准重合，安装后工装的上平面与机床工作台的平行度可以控制在0.015mm/100mm范围内，完全满足普通铣削加工的精度要求。工装一共设置了六个独立的装夹工位，每个工位都配备独立的压紧螺钉，螺钉头部可以根据加工工件的外形更换不同的顶块，针对圆柱形工件可以更换带V型槽的铜质顶块，V型槽的夹角设计为90度，可以适配直径6mm到20mm范围内的圆棒类零件，装夹时圆棒的轴线自动与工装基准面平行，不需要逐个找正工件的径向位置；针对方形、异形轮廓的工件，可以更换平口顶块或者仿形顶块，顶块与工件接触的面可以根据工件外形做适配修磨，保证装夹时的接触面积足够，避免铣削过程中工件出现松动或者压伤。

　　每个工位的定位侧面都做了淬硬处理，硬度达到HRC48-52，长期使用不会因为工件挤压出现凹陷变形，定位面的平面度公差控制在0.01mm以内，相邻工位的定位面之间的位置度公差不超过0.02mm，批量装夹时只要第一个工件找正对刀后，其余五个工位的工件不需要重新对刀，直接走相同的加工程序就能保证尺寸一致性，大幅减少批量加工时的辅助时间。工装的整体高度设计充分考虑了机床的加工行程，安装在标准150mm开口虎钳上之后，工装的上平面距离虎钳底面的高度为85mm，配合常用的100mm高度虎钳垫铁，工件装夹后的最高点距离机床工作台面的高度不会超过160mm，在普通立式铣床的Z轴行程范围内，不会出现行程不足撞机的问题。

　　工装的压紧螺钉采用细牙螺纹设计，螺距为1mm，锁紧时的进给量小，操作人员可以精准控制锁紧力，针对薄壁类零件加工时，可以避免锁紧力过大导致工件变形，螺钉的头部做了内六角孔设计，使用标准内六角扳手就可以完成锁紧操作，不需要专用工具。在实际加工场景中，这套工装尤其适合小尺寸五金件、精密镶件、小型轴类零件的批量加工，比如加工小型零件的侧面扁位、铣削定位槽、倒角去毛刺等工序，一次装夹六个工件，加工效率可以提升四倍以上，而且每个工位的压紧力独立控制，不会出现单个工件松动影响整批零件加工精度的问题。

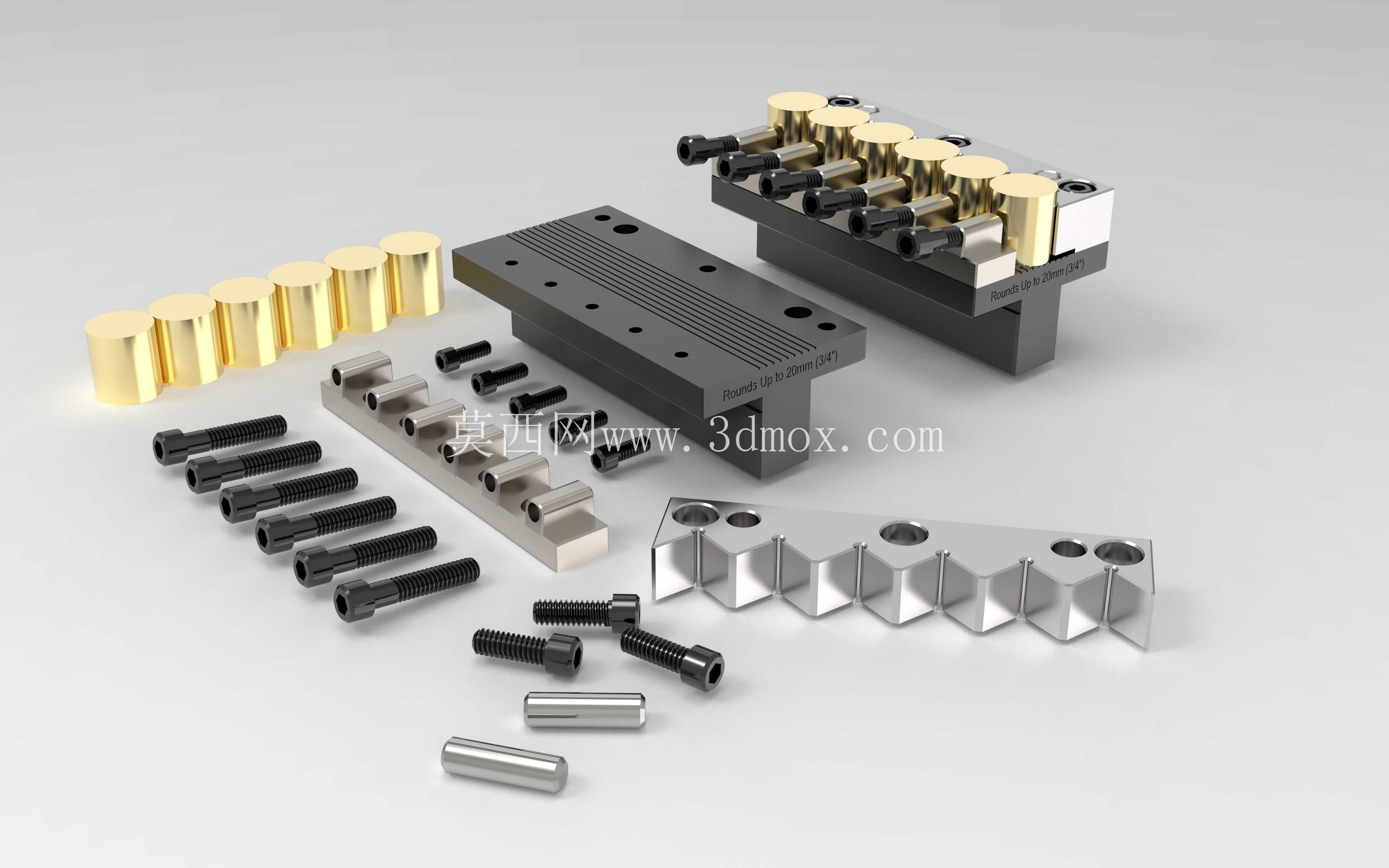

　　工装的主体结构采用45号钢调质处理，整体刚性足够承受铣削时的切削冲击力，在使用三面刃铣刀做侧面铣削时，切削参数给到S1200、F300的情况下，工装不会出现振颤，加工后的工件表面粗糙度可以达到Ra1.6，满足常规零件的加工要求。针对需要加工特殊外形工件的场景，只需要更换对应工位的定位块和顶块，不需要更换整套工装，扩展灵活性很强，车间日常使用时不需要准备多套专用夹具，只需要储备不同规格的顶块和定位镶件，就能覆盖大部分小尺寸零件的装夹需求，大幅降低夹具的制作成本和存放空间。工装的排屑空间也做了针对性设计，每个工位之间都留了8mm宽的排屑间隙，加工产生的铁屑可以顺着间隙落到虎钳下方，不会堆积在定位面上影响工件的装夹精度，日常清理只需要用压缩空气吹净即可，维护非常方便。
