手动连杆式延长环孔加工压紧夹具

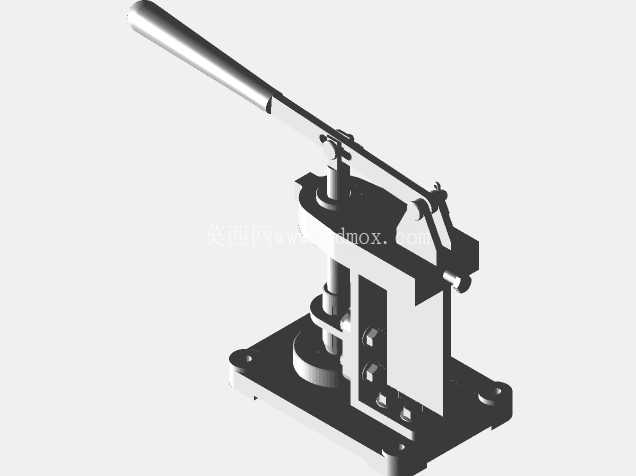

　　在小型五金零件的批量修配、小批量加工场景中，这类手动连杆压紧夹具的应用覆盖了街边维修铺、小型五金加工厂的零散加工工位，主要针对延长环类零件的端面孔加工工序做工件定位压紧，替代传统手扶、台钳夹装的不稳定装夹方式，避免钻孔过程中工件偏移导致的孔位超差、钻头崩断问题。从结构功能来看，整套机构采用手动杠杆施力的设计逻辑，长操作手柄通过销轴与立式支座铰接，下压手柄时，连杆组带动压头沿垂直导向方向下行，最终将放置在底座定位座上的延长环工件压紧，松开手柄时内置的复位弹簧会带动压头自动抬升，方便工件取放，整个施力过程通过连杆的力臂放大效应，操作人员仅需施加较小的握力即可获得足够的压紧力，无需额外气源、电源配套，适合无动力配套的零散工位使用。

　　设计层面上，整套夹具的底座采用整体式铸铁结构，底部预留了四个螺栓安装孔，可直接固定在钻床工作台、钳工台的台面上，安装边界控制在小尺寸范围内，不会占用过多工作台操作空间；定位座采用可更换式设计，针对不同外径的延长环零件，仅需更换对应内孔尺寸的定位套即可完成适配，无需重新调整整套夹具的安装位置，压头的下行行程做了限位设计，避免过度下压导致工件变形，同时导向柱与支座之间采用铜套滑动配合，长期使用磨损后仅需更换铜套即可恢复精度，降低维护成本。

　　从实际使用的工况适配来看，这类夹具除了用于延长环的钻孔工序压紧，也可适配小型轴类、套类零件的端面刻印、倒角、轻量铣削工序的装夹，操作时无需专业培训，新上岗的操作人员仅需演示一次即可掌握操作逻辑，装夹单个工件的耗时控制在两秒以内，相比普通台钳装夹效率提升四倍以上。结构细节上，所有铰接销轴都做了淬火处理，表面硬度达到HRC45以上，避免长期反复转动出现销轴磨损导致的压紧间隙，压头与工件接触的端面镶嵌了聚氨酯软垫，防止压紧过程中在工件表面留下压痕，满足外观要求较高的五金零件加工需求；立式支座与底座之间采用定位销加螺栓的连接方式，保证支座与底座的垂直度公差控制在0.02mm以内，确保压头下行过程中不会出现偏斜，压紧力均匀作用在工件端面上，避免钻孔时工件因受力不均出现翘起问题。

　　在安装尺寸的匹配上，底座的安装孔位间距适配常见的小型台钻工作台T型槽间距，无需额外加工转接板即可直接完成安装，整体高度控制在操作人员站立操作时的舒适施力区间，长时间操作不会出现手臂酸痛的问题；手柄的握持端套有防滑橡胶套，即使手上沾有切削液也不会出现打滑问题，操作安全性有足够保障。这类手动夹具的结构没有复杂的传动部件，日常维护仅需定期在铰接点、滑动配合面加注少量润滑油即可，故障率极低，非常适合小批量生产、零散修配的加工场景使用，相比气动、液压压紧夹具，不存在管路泄漏、动力配套的问题，投入成本仅为气动夹具的十分之一，对于加工品类多变、生产批量不大的小型加工单位来说，是实用性极强的工装配置。
