摩托车车轮调校修整支架结构设计

这款修整支架主要面向摩托车维修门店、轮组改装工坊的日常作业场景，用来替代传统简易支撑方式，解决车轮调校过程中定位不稳、转动阻力大、测量基准偏移的常见问题。日常作业里，摩托车车轮在补胎换胎、辐条调整、轮圈形变校正、动平衡初检环节，都需要一个稳定的旋转支撑基准，传统作业常采用两个顶针架随意摆放的方式，不仅容易因为底座滑动导致测量数据偏差，还会因为顶针同轴度不足，让车轮转动时出现径向跳动，误导调校判断。

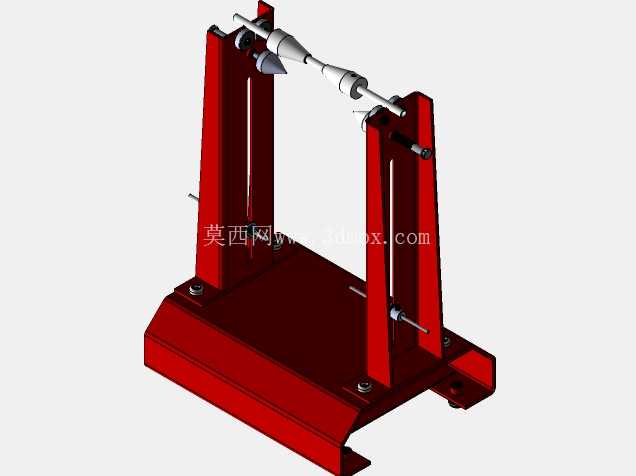

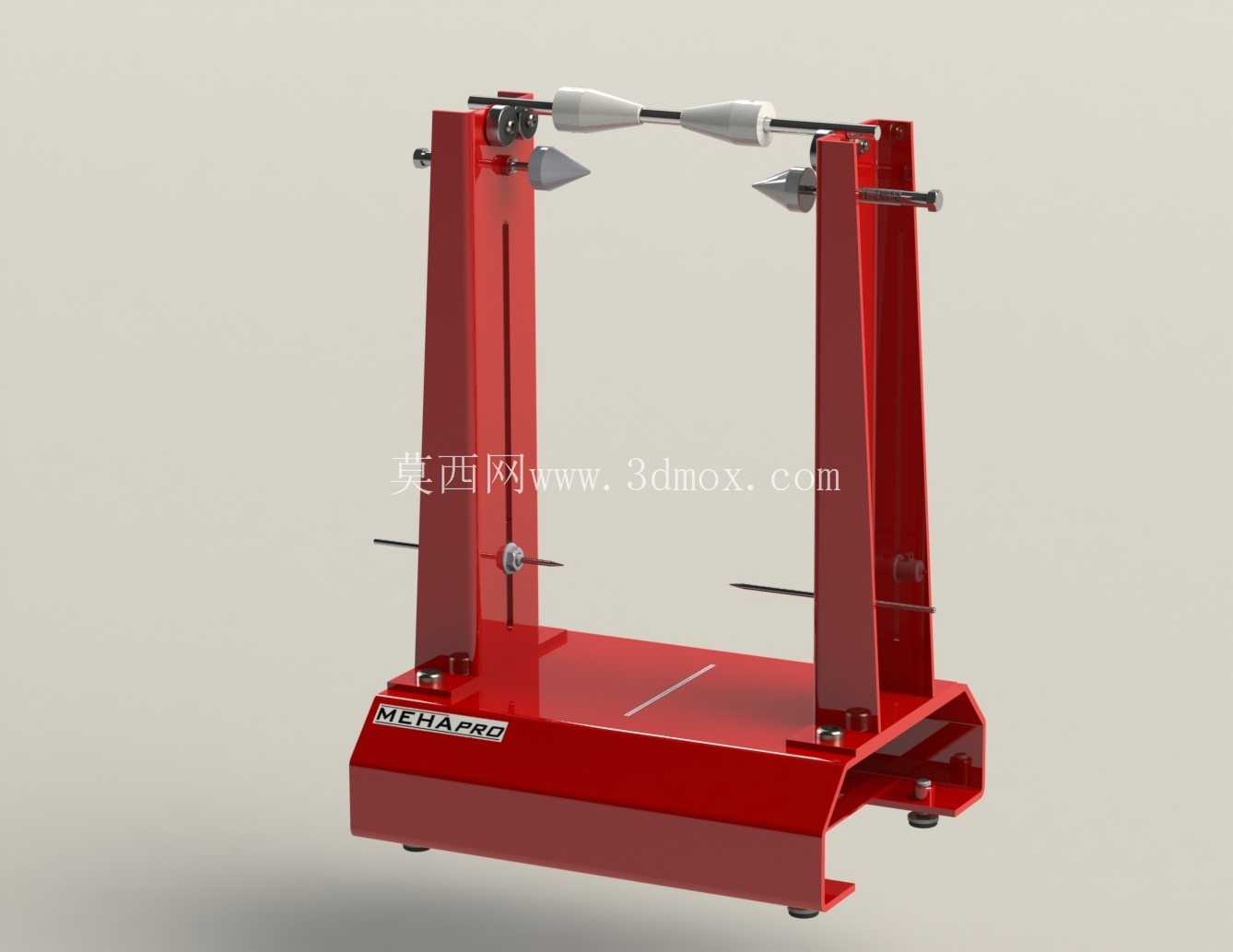

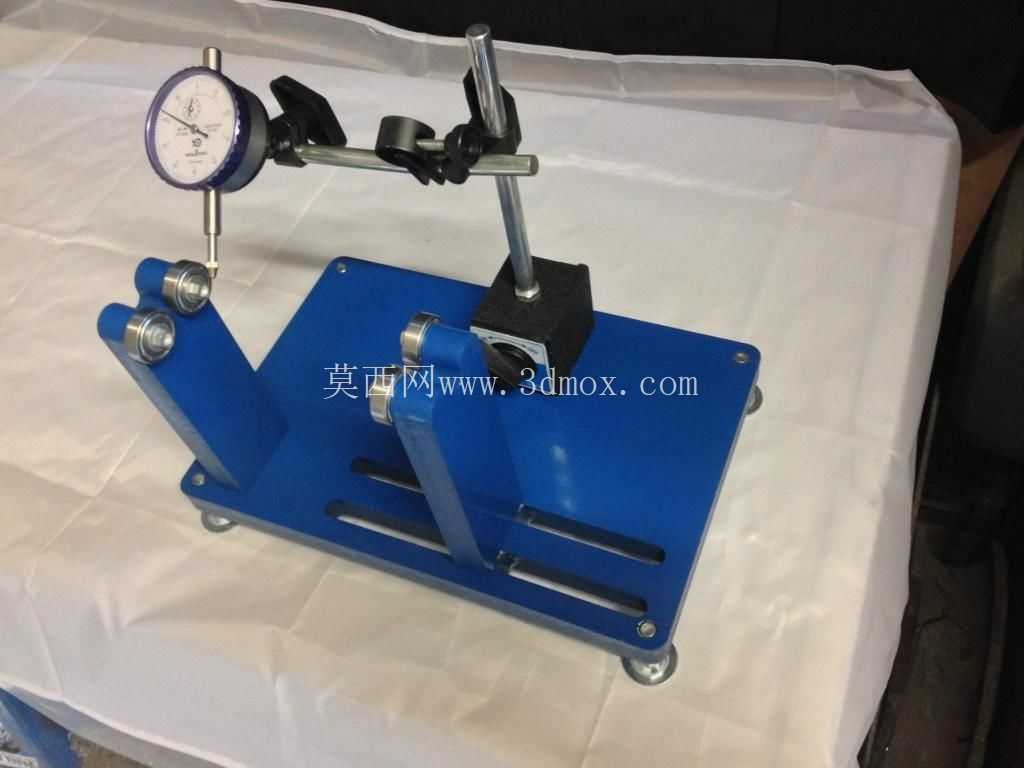

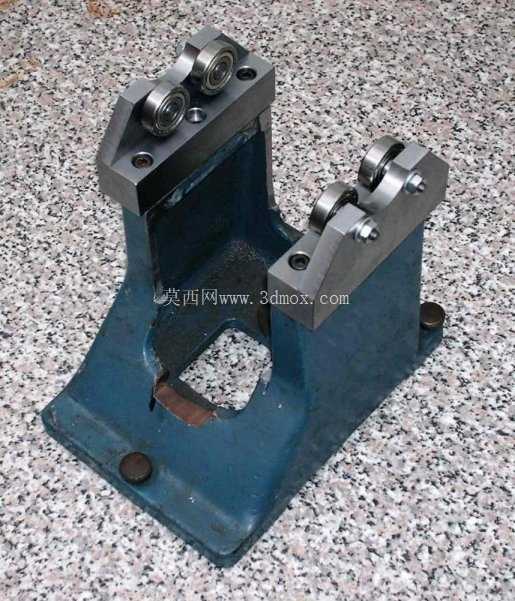

从结构设计逻辑来看，这款支架采用一体式焊接底座作为承载基础，底座采用槽型截面的型材弯折成型，底部预留了四个可调支撑脚的安装位，能够在不平整的维修台面上快速调平，避免支架整体倾斜带来的测量误差。两个立式支撑臂垂直固定在底座两侧，支撑臂上开设了长条形调节槽，顶针组件可以沿着调节槽上下滑动，适配不同直径尺寸的摩托车车轮，覆盖从小排量踏板车到中大排量跨骑车的常规轮径范围，调节到位后通过侧面的锁紧螺栓完成固定，保证作业过程中顶针位置不会发生偏移。

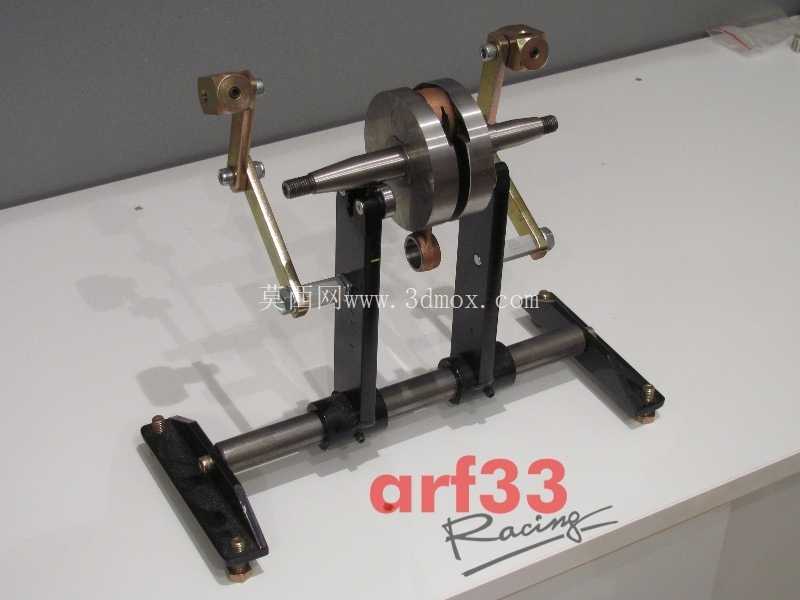

顶针组件采用双锥面顶头设计，一端为固定锥头顶针，另一端为带弹簧复位的活动顶针，安装车轮时只需要拉开活动端顶针，将车轮轴孔对准两侧顶头后松开，就能依靠弹簧预紧力将车轮夹紧在两个顶针之间，不需要额外的锁紧机构，拆装效率比传统螺栓锁紧的支架提升不少。顶头与支撑臂的连接位置内置了微型滚动轴承，保证车轮被夹紧后可以顺畅转动，转动阻力极小，调校辐条张力、检查轮圈径向和端面跳动时，轻轻拨动车轮就能连续转动多圈，不会因为卡滞影响跳动量的判断。支架上方还附带了可拆卸的平衡芯轴组件，用来配合平衡块做车轮的静平衡检测，不需要额外搭配其他设备就能完成基础的平衡校验作业。

从安装边界来看，这款支架整体占地面积较小，底座长度控制在常规维修工作台的可用宽度范围内，不需要额外占用地面空间，底座自重足够保证常规作业时的稳定性，即使调校形变较大的轮圈、施加较大的校正力时，支架也不会出现侧翻或者移位。支撑臂的高度设计充分考虑了作业时的操作空间，车轮装夹完成后，轮圈最低点距离底座上表面留有足够间隙，转动过程中不会和底座发生剐蹭，同时轮圈侧面距离支撑臂也预留了操作空间，方便调校时转动辐条扳手、放置百分表等测量工具。

在实际使用场景中，这款支架不仅可以用来做车轮的修整调校，还可以作为车轮清洁、轮胎拆装时的辅助支撑，将车轮架在支架上转动清洁，比放在台面上操作更顺手，也能避免轮圈表面被台面刮花。设计过程中充分考虑了维修场景的使用强度，所有受力部件都采用钢材焊接成型，表面做喷塑处理，能够抵御维修车间常见的油污、水渍侵蚀，长期使用也不会出现锈蚀变形的问题。顶头部分采用淬火处理，硬度足够，长期顶持车轮轴孔也不会出现磨损凹陷，保证定位精度的持久性。两侧支撑臂的安装位置经过同轴度校准，装配后两侧顶针的同轴度误差控制在极小范围内，避免因为支架本身的精度问题导致车轮转动出现假跳动，减少调校时的误判。

不同于专业大型轮胎维修设备，这款修整支架属于轻量化的专用工装，不需要接电、接气，纯机械结构故障率极低，既适合专业维修门店作为常备工装使用，也适合个人摩托车爱好者作为DIY维修的辅助工具，整体结构没有复杂的传动部件，日常维护只需要定期给顶针轴承加注少量润滑脂即可，长期使用成本极低。设计时特意简化了不必要的功能结构，所有调节部位都采用外露的手拧或者普通螺栓锁紧，不需要专用工具就能完成调节和拆装，即使是没有太多设备使用经验的新手，也能快速上手完成车轮的装夹和调校作业。
