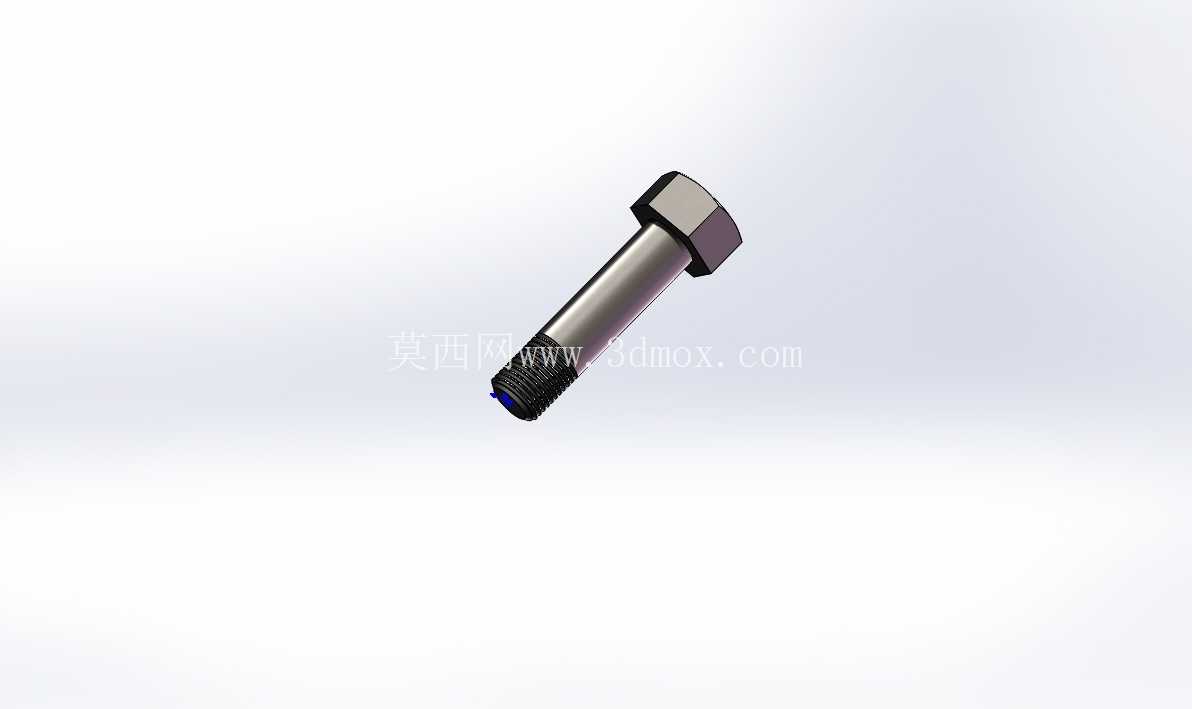

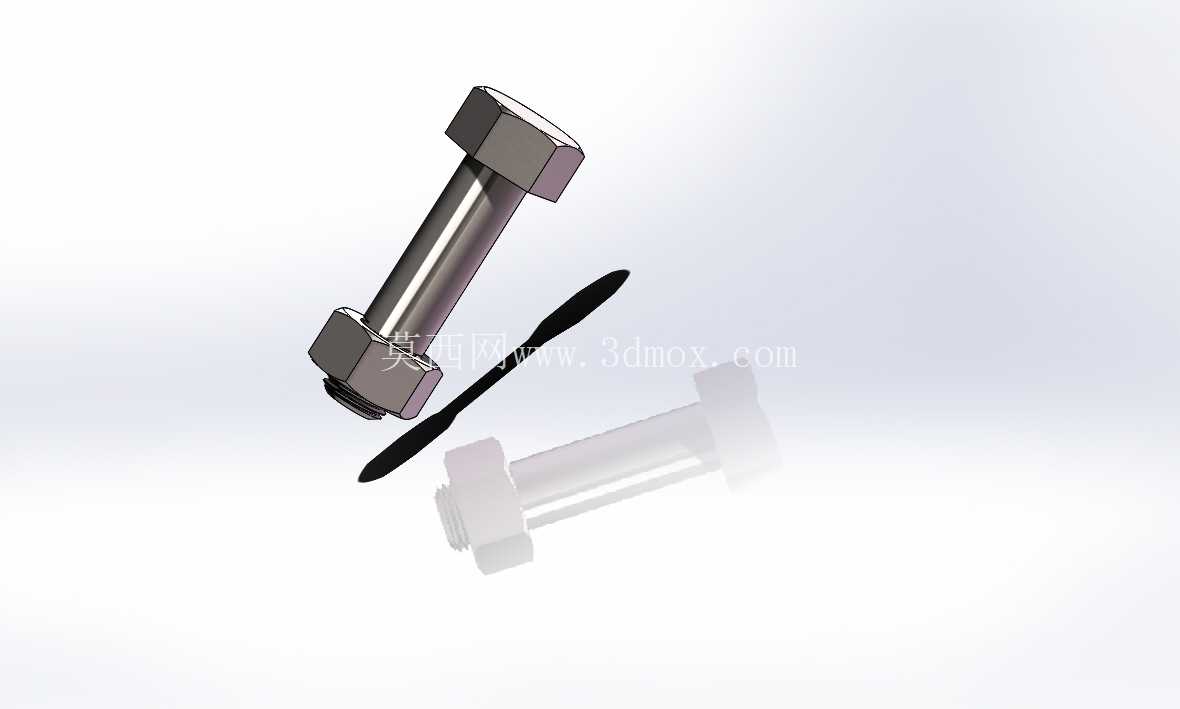

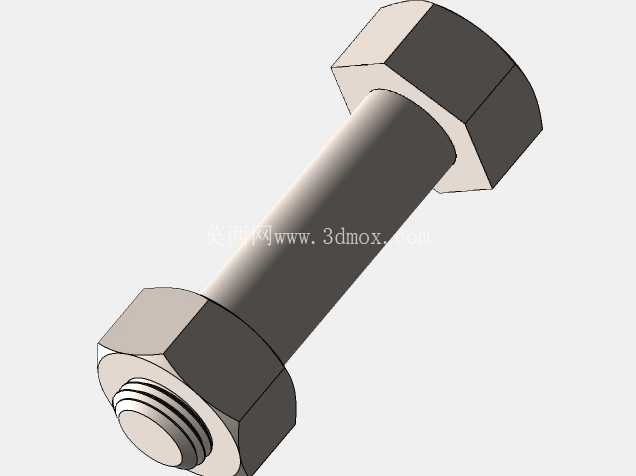

M10规格40mm长度外六角紧固螺栓

在各类机械结构装配、工装夹具搭建、自动化设备机架拼接、五金制品组装的场景里，这类M10公称直径、螺杆有效长度40mm的外六角螺栓是极为常用的紧固连接件，几乎覆盖了从民用五金维修到工业设备组装的绝大多数需要可拆卸刚性连接的工位。从实际使用的角度出发，这类螺栓的核心作用是通过螺纹副的咬合配合，配合平垫、弹垫或者螺母实现两个及以上带通孔零部件的压紧固定，依靠螺纹的自锁特性以及螺栓杆部的抗剪切、抗拉性能，保障连接部位在设备运行过程中不会出现松脱、错位，维持整体结构的位置精度与结构刚性。

设计这类螺栓的三维模型时，首先要遵循普通螺纹的基本牙型规范，M10粗牙螺纹的螺距为1.5mm，建模时螺纹段的长度需要匹配常规使用场景，预留足够的螺纹啮合长度，避免因啮合扣数不足导致螺纹滑牙或者连接强度不足；六角头的对边尺寸、对角尺寸以及头部厚度都要符合外六角螺栓的标准尺寸规范，保证常规的开口扳手、套筒扳手能够顺利卡合，不会出现扳手打滑或者无法套入的问题。杆部的设计上，除开螺纹段之外的光杆部分，直径要略小于螺纹大径，既可以减少穿入安装孔时的卡滞，也能在承受横向剪切载荷时，让光杆部分与安装孔壁贴合，承担部分剪切力，降低螺纹段的受力负荷。

从安装边界来看，这款螺栓的总长度要覆盖六角头厚度、光杆段长度以及螺纹段长度，在选型时需要提前核算被连接件的总厚度，加上配套垫片、螺母的厚度之后，确保拧紧之后螺纹末端能够露出螺母2-3个螺距，既保证足够的啮合强度，也不会因为螺栓过长导致螺纹外露过多剐蹭周边零部件，或是过短导致螺母无法完全啮合出现连接失效。安装时六角头的周边需要预留足够的扳手操作空间，对边方向的操作间隙至少要满足普通套筒或者开口扳手的回转空间需求，避免出现装配时扳手无法就位，只能使用活口扳手降低装配效率的情况。

在不同的应用场景下，这类螺栓的受力特性也有区别：在静态的机架连接场景中，螺栓主要承受轴向的拉紧力，只要按照推荐扭矩拧紧，保证足够的预紧力即可；在存在振动的设备连接部位，比如电机安装座、输送线机架拼接处，除了保证预紧力之外，还需要配套弹簧垫圈或者螺纹锁固胶，抵消振动带来的螺纹松脱趋势；在有定位需求的连接工位，光杆部分可以加工成h6公差等级，与安装孔采用小间隙配合，在紧固的同时实现两个零部件的位置定位，减少额外定位销的使用，简化装配流程。

建模过程中，螺纹部分的处理需要兼顾建模效率和模型实用性，如果是用于装配干涉检查、整体结构展示的场景，可以采用装饰螺纹线简化建模，减少模型的面片数量，提升大装配体的运行流畅度；如果是用于加工工艺模拟、有限元受力分析的场景，则需要绘制精确的螺纹牙型，保证分析结果能够准确反映螺纹部位的应力集中情况，提前预判螺纹滑牙、杆部断裂的风险。六角头与杆部的过渡位置需要设计合理的圆角，避免直角过渡带来的应力集中问题，这也是实际生产中螺栓冷镦成型时必须的工艺结构，能够大幅提升螺栓的抗疲劳强度，在承受交变载荷时减少断裂风险。

日常选型使用时，还要注意螺栓的性能等级匹配，不同强度等级的螺栓能够承受的预紧力、抗拉抗剪强度有明显区别，针对重载、冲击载荷的连接场景，需要选用更高强度等级的螺栓，不能仅凭尺寸选型忽略强度参数。安装时的拧紧扭矩也要匹配螺栓强度，扭矩过小会导致预紧力不足容易松脱，扭矩过大则会导致螺纹塑性变形甚至螺栓断裂，尤其是这类常用规格的螺栓，在自动化设备装配、工装夹具制作中使用频率极高，熟悉其尺寸边界、安装要求、受力特性，能够大幅提升结构设计的合理性，减少后期调试、维护过程中出现的连接故障。
