工业设备用折角式重载连接铰链结构

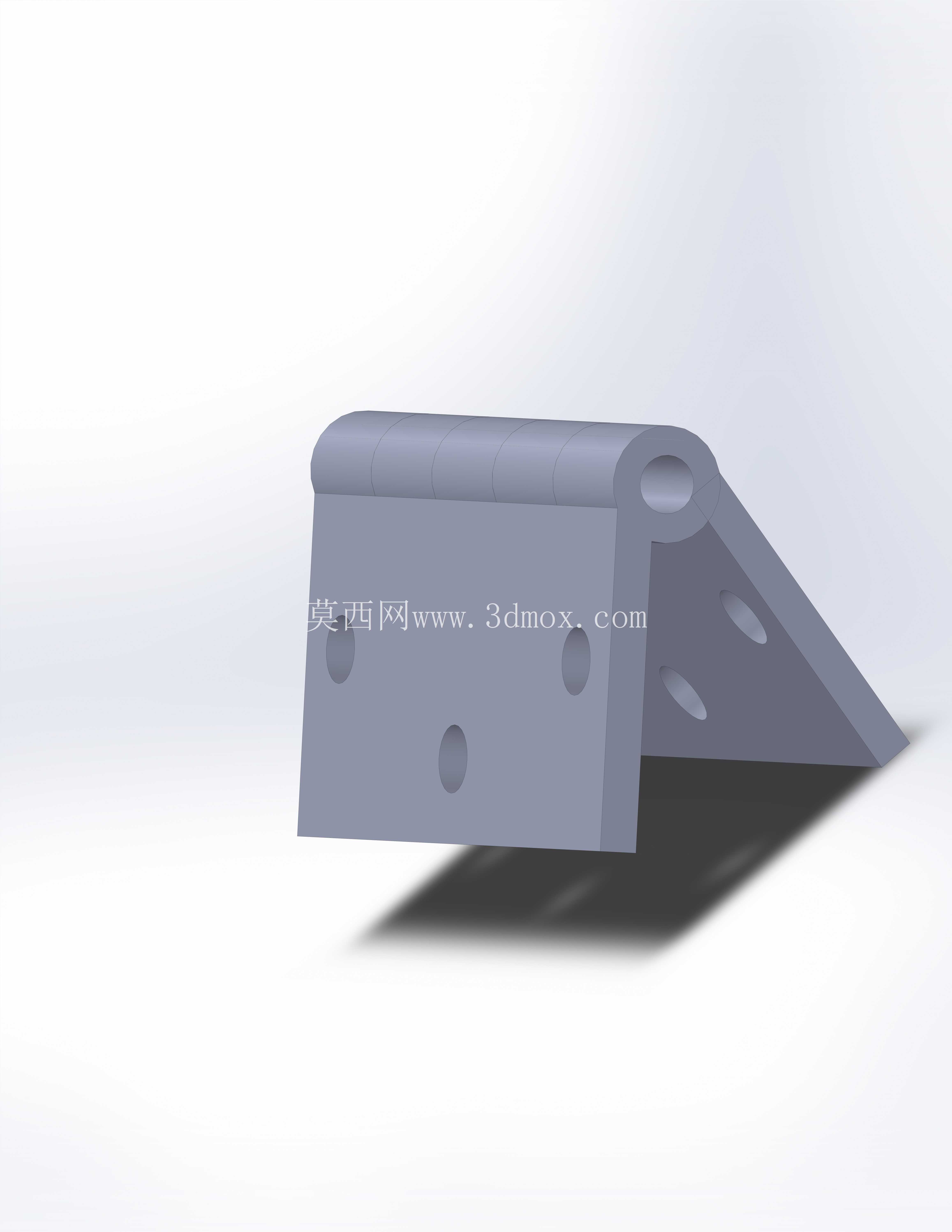

　　这款折角式铰接构件，主要面向需要实现两个垂直安装面之间转动连接的工业场景，常见于设备防护门、工装夹具翻转工位、小型设备舱盖开启结构、输送线侧挡翻转机构等位置，替代传统直片合页无法适配垂直折角安装面的缺陷，减少安装时额外的转接板设计，压缩整体安装空间。从结构设计来看，构件采用一体化折弯成型的页片结构，其中固定页为90度折角构型，两个互相垂直的安装面上分别预留了沉头安装孔，安装时可直接通过螺栓将两个页片分别固定在互相垂直的两个待连接件表面，无需额外加工转接支座，降低配套加工成本。

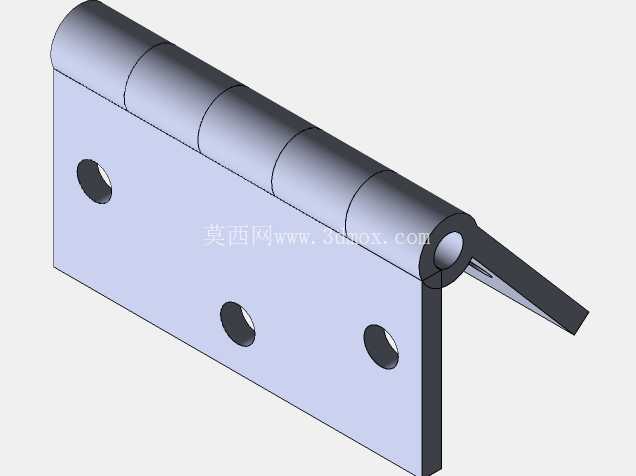

　　转动端采用通长卷制铰轴套结构，整段轴套沿铰接边全长布置，相比分段式轴套结构，能承受更大的径向载荷，避免频繁开合过程中轴套局部受力变形导致的卡滞问题，铰轴套内孔为光滑圆柱面，适配标准圆柱销作为铰接轴，后期维护更换时无需定制非标轴件，现场即可完成备件替换。设计过程中重点考虑了安装边界的适配性，折角页的两个安装面厚度保持一致，安装孔位采用对称排布方式，孔位间距符合通用工业五金安装的孔距规范，可直接替换同规格的老式折角合页，无需对原有设备的安装孔位进行二次扩孔或重新钻孔。转动间隙控制在合理范围内，既保证开合过程无卡顿，也避免间隙过大导致的连接晃动，在设备防护门应用场景下，能保证门体关闭后无明显旷量，减少设备运行过程中门体振动产生的异响。

　　页片表面做了均匀的圆角过渡处理，所有安装孔的孔口都做了沉头锪平，螺栓安装后头部完全沉入沉孔内，不会突出页片表面，避免开合过程中突出的螺栓头刮擦线缆或操作人员衣物。从受力特性来看，折角处做了加强过渡设计，没有采用直角折弯的应力集中结构，而是在折弯处预留了微小的圆弧过渡，长期承受重载开合载荷时，折弯位置不会出现应力开裂问题，相比焊接式折角合页，一体化结构的抗疲劳强度更高，适合频繁开合的工位使用。

　　在实际选型应用时，需要注意铰接轴线的安装位置要与待转动部件的转动轴线完全重合，避免安装错位导致开合过程中出现别劲现象，安装面需要保证平面度，若安装面存在焊接变形或平面度超差，需要先对安装面进行铣平处理再固定页片，防止页片被强制压紧后出现变形，导致铰轴套同轴度超差引发转动卡滞。这款铰接构件的转动角度范围可根据实际使用需求调整，常规状态下可实现0到180度范围内的自由开合，若配套加装限位结构，也可实现限定角度内的转动，适配不同设备的开启角度要求。相比普通民用合页，这款构件的页片厚度更大，轴套的配合长度更长，能承受的径向载荷和轴向窜动力都更高，适合工业环境下的长期连续使用，即使在有少量粉尘、切削液飞溅的机加工设备旁使用，也能保持稳定的转动性能，不会因为少量杂物进入轴套间隙就出现卡死问题。
