合页式铰链连接组件结构设计

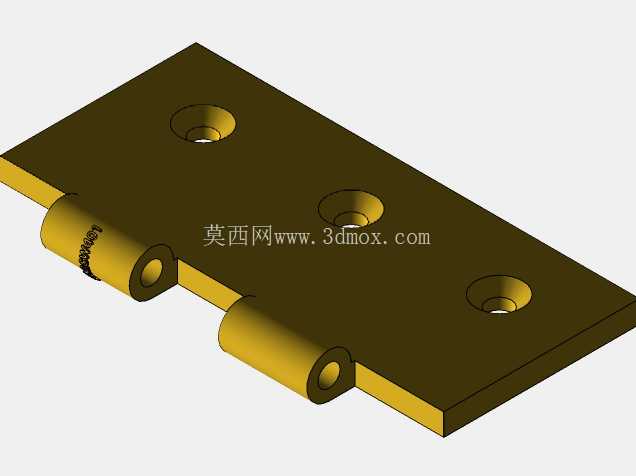

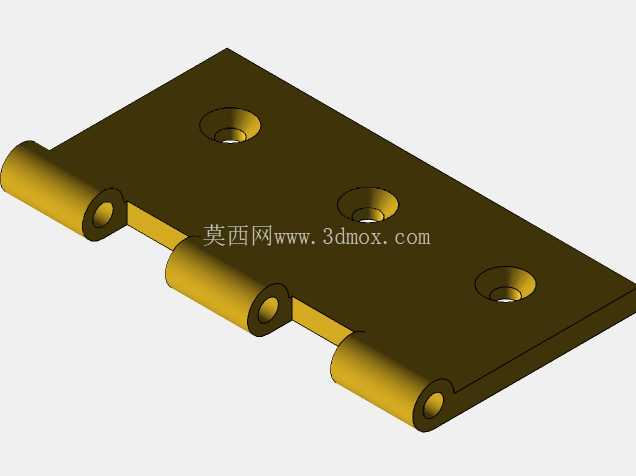

　　这类铰接结构是机械连接体系里最常见的转动约束构件，日常在箱柜门板、小型设备检修门、低压柜体舱门、轻型工装防护门的开合结构中随处可见，核心作用是在两个被连接件之间提供单自由度的旋转约束，同时保证连接位置的刚性承载，避免开合过程中出现门板错位、下垂、窜动的问题。从结构设计逻辑来看，这类平板式铰链采用双页片配卷制筒状轴套的结构形式，其中固定页片上预留三个沉头安装孔，孔位做了沉头锪平处理，安装后紧固件头部不会突出页片表面，避免干涉门板开合动作，也能减少外部磕碰对紧固件的磨损，延长连接结构的使用寿命。

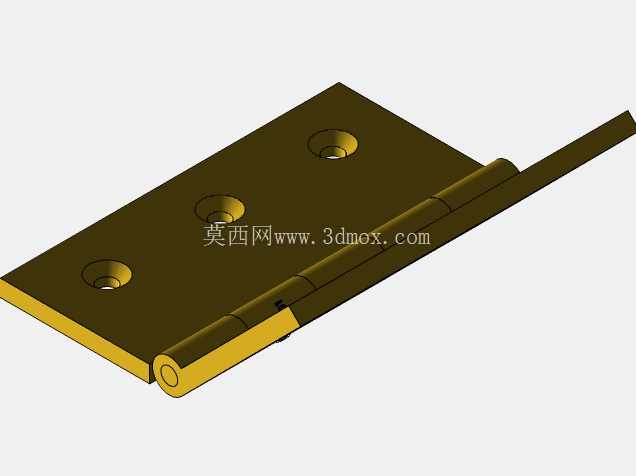

　　轴套部分采用等直径卷圆工艺，页片与轴套衔接位置做了圆弧过渡，避免应力集中导致页片在频繁开合过程中从卷边位置断裂，转轴穿入卷制轴套后，两个页片可绕转轴轴线做0到180度范围内的定轴转动，转动过程中径向间隙控制在合理范围，既不会因为间隙过小出现转动卡滞，也不会因为间隙过大导致门板开合时出现旷量。在实际选型应用过程中，首先要确认安装边界：固定页与活动页的贴合面必须为平面，安装面平面度公差建议控制在0.1mm以内，避免页片安装后出现强制变形，导致转动阻力增大甚至无法正常开合；三个安装孔的孔位需要与被连接件上的预制孔位对中，孔位偏差建议不超过0.2mm，强行锁紧紧固件会导致页片产生内应力，长期使用后容易出现页片变形、转轴卡涩的问题。

　　从承载特性来看，这类平板铰链适用于单侧载荷均匀分布的轻型门板结构，使用过程中载荷方向需沿页片平面垂直向下，避免承受侧向的倾覆力矩，如果应用场景存在侧向载荷，需要额外增加定位支撑结构，不能仅靠铰链承担全部侧向力。设计建模过程中，卷制轴套的同轴度是核心控制要点，三个分段式轴套的内孔轴线必须保持共线，同轴度公差建议控制在0.05mm以内，否则转轴穿入后会出现转动卡滞的问题；页片上的沉头孔深度需要与所选紧固件的头部高度匹配，保证锁紧紧固件后头部完全沉入沉孔内，不会突出页片表面。页片边缘做了小倒角处理，去除加工过程中产生的锐边毛刺，既可以避免安装过程中划伤操作人员，也能减少开合过程中页片边缘与相邻结构的剐蹭。

　　在实际装配场景中，这类铰链通常采用对称布置的形式，根据门板的高度和重量选择对应数量的铰链，常规高度在1米以内的轻型门板采用两个铰链上下布置即可，高度超过1米或者门板重量较大时，需要在中间位置增加第三个铰链，分散单个铰链的承载负荷，避免长期使用后出现门板下垂、合页变形的问题。转轴与轴套的配合间隙需要根据使用环境调整，在干燥无尘的室内环境下可以选择较小的配合间隙，提升转动精度；在存在粉尘、潮气的户外或者工业车间环境下，需要适当放大配合间隙，避免粉尘进入轴套后出现卡滞，同时可以在轴套与转轴之间添加润滑脂，降低转动磨损，延长结构使用寿命。从结构可靠性角度来看，页片与卷制轴套的衔接位置是应力集中的高危区域，建模过程中需要在衔接位置设置合理的圆角过渡，避免直角结构导致的应力集中，在频繁开合的使用场景下，这个位置如果没有圆角过渡，很容易在反复交变应力作用下出现疲劳断裂。另外，页片的厚度需要根据承载需求选择，常规轻型应用场景下页片厚度在2-3mm即可满足使用需求，如果承载较大则需要适当增加页片厚度，同时提升轴套的卷制长度，增大转轴与轴套的接触面积，降低接触面的压强，减少磨损速率。
