车载剪式螺旋顶升支撑结构设计

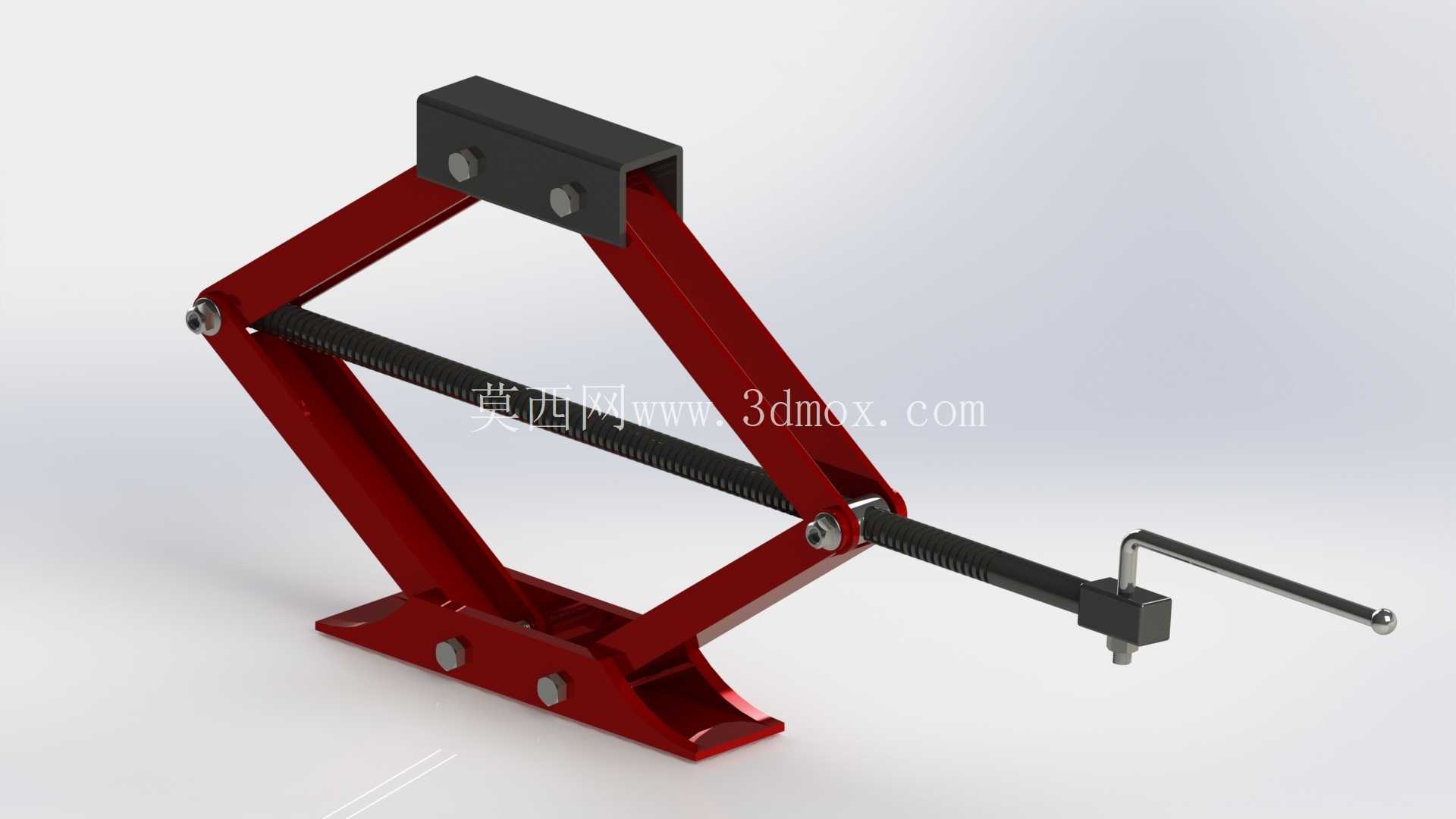

　　在乘用车随车配套的应急维修场景里，剪式顶升结构是普及率最高的车载支撑类部件，不同于液压类顶升设备的密封件依赖、低温性能衰减问题，纯机械螺旋传动的剪式结构可以在-40℃到60℃的宽温域环境下稳定工作，不会出现液压油泄漏、低温粘滞导致的顶升卡滞问题，完全覆盖家用车户外应急换胎、底盘临时检查的使用需求。这类结构的核心受力框架采用两组对称布置的交叉剪臂，剪臂之间通过销轴形成铰接转动副，上端的支撑托板直接接触车辆底盘的指定顶升点位，下端的底座通过加宽的平底结构分散接地压强，避免在松软沥青、非硬化路面上出现支撑下陷的风险。

　　传动部分采用梯形传动螺杆贯穿两组剪臂的中部铰接滑块，梯形螺纹的自锁特性可以保证在任意顶升高度下，结构不会因为负载作用出现自动回缩，不需要额外加装锁止销或者止退结构，操作端的摇柄通过万向接头与螺杆端部连接，操作人员可以在轮胎侧面的安全区域转动摇柄，不需要探入车底操作，规避车辆意外滑落带来的安全风险。从设计逻辑上看，剪臂的板材厚度、销轴的剪切强度、螺杆的中径尺寸都需要匹配额定顶升载荷，常规家用车配套的该类结构额定载荷集中在1.5t到2t区间，剪臂采用高强度冲压钢板焊接成型，铰接位置的销轴经过表面淬火处理，降低长期转动带来的磨损量，避免铰接间隙过大导致顶升过程中出现结构晃动。

　　安装边界方面，这类结构在完全收拢状态下的整体高度通常控制在100mm到120mm之间，可以顺利放入家用车底盘侧裙下方的预留顶升间隙，完全顶升后的工作高度在350mm到400mm区间，足够支撑家用车单侧轮胎完全离开地面，满足换胎操作的空间需求，收拢状态下的整体外形为扁平长方体，可以放入车辆后备箱的工具槽内，不会占用过多储物空间。结构设计过程中，需要重点校核剪臂在最大顶升高度下的受力弯矩，此时两组剪臂的夹角接近90度，是整个结构受力最恶劣的工况，铰接滑块与螺杆的配合间隙需要控制在0.1mm到0.2mm之间，间隙过大会导致顶升过程中出现卡顿，间隙过小则会在螺杆出现轻微形变时出现锁死问题。

　　底座的接地边缘做了圆弧过渡处理，避免在支撑过程中因为地面不平整出现应力集中导致底座变形，上端的支撑托板开有防滑齿槽，可以卡在车辆底盘的顶升加强筋位置，防止支撑过程中出现横向滑移。螺杆的表面做了发黑防锈处理，配合剪臂铰接位置的润滑脂注油孔，可以保证结构在长期存放后依然可以顺畅操作，不会因为锈蚀导致传动失效。不同于大型工程用顶升设备，这类剪式结构的所有零部件都可以实现拆解更换，螺杆、销轴、摇柄这些易损件都具备通用互换性，后期维护成本极低，在非车载场景下，也可以作为小型设备安装、轻型构件调平的支撑工具使用，对使用场景的适配性较强。建模过程中需要重点还原各铰接位置的转动配合关系，验证螺杆转动时剪臂的开合行程是否与设计值一致，避免出现运动干涉，同时要校核收拢状态下各部件的位置关系，保证结构可以完全收拢到设计厚度，不会出现部件突出导致无法放入随车工具位的问题。
