剪式汽车顶升支撑装置三维结构

项目分类:千斤顶 发布时间:2026-05-21 ID:1149960
  • 剪式汽车顶升支撑装置三维结构
  • 剪式汽车顶升支撑装置三维结构
  • 剪式汽车顶升支撑装置三维结构
  • 剪式汽车顶升支撑装置三维结构
  • 剪式汽车顶升支撑装置三维结构
  • 剪式汽车顶升支撑装置三维结构
  • 剪式汽车顶升支撑装置三维结构
  • 剪式汽车顶升支撑装置三维结构
  • 剪式汽车顶升支撑装置三维结构
  • 剪式汽车顶升支撑装置三维结构
  • 剪式汽车顶升支撑装置三维结构
  • 剪式汽车顶升支撑装置三维结构
  • 剪式汽车顶升支撑装置三维结构
  • 剪式汽车顶升支撑装置三维结构
  • 剪式汽车顶升支撑装置三维结构

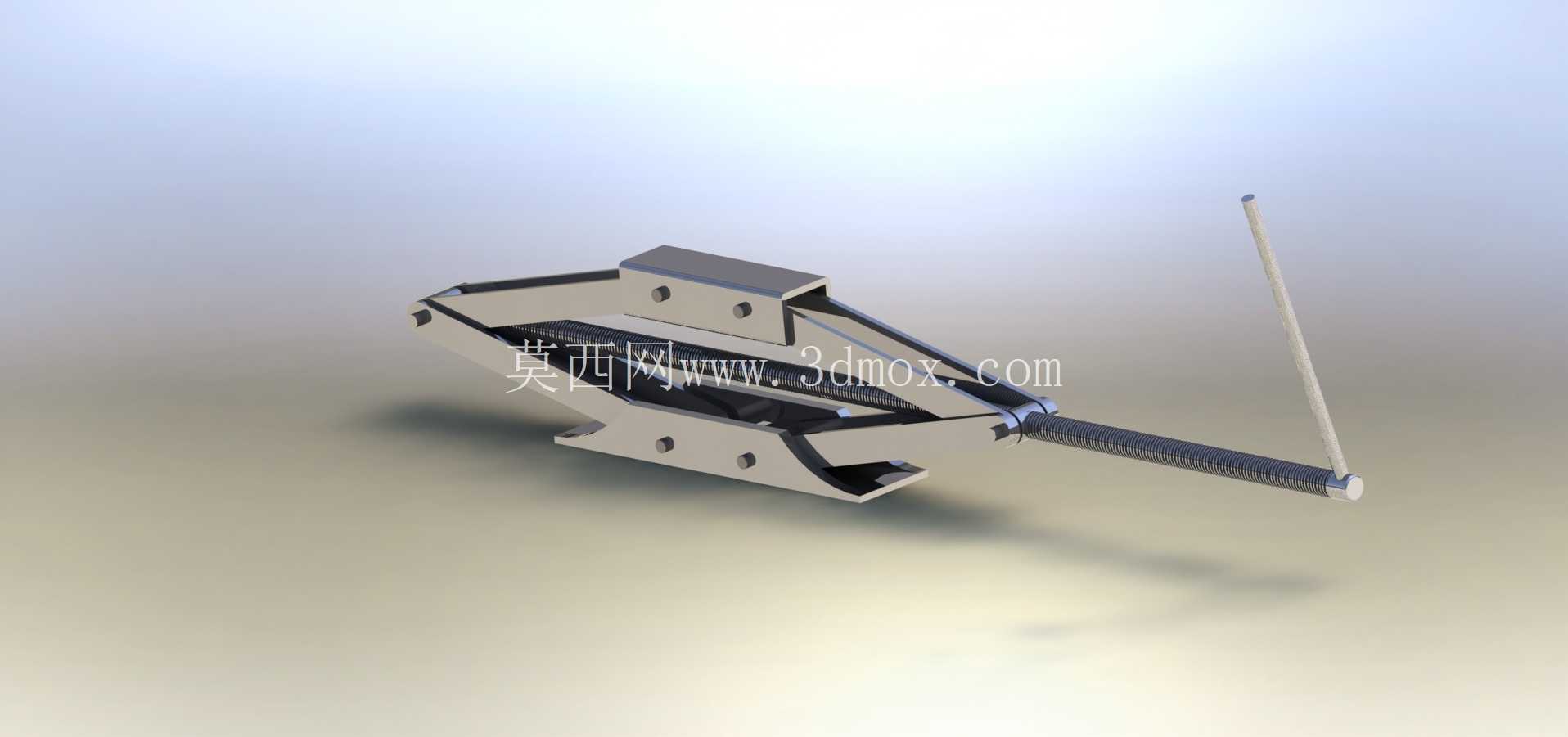

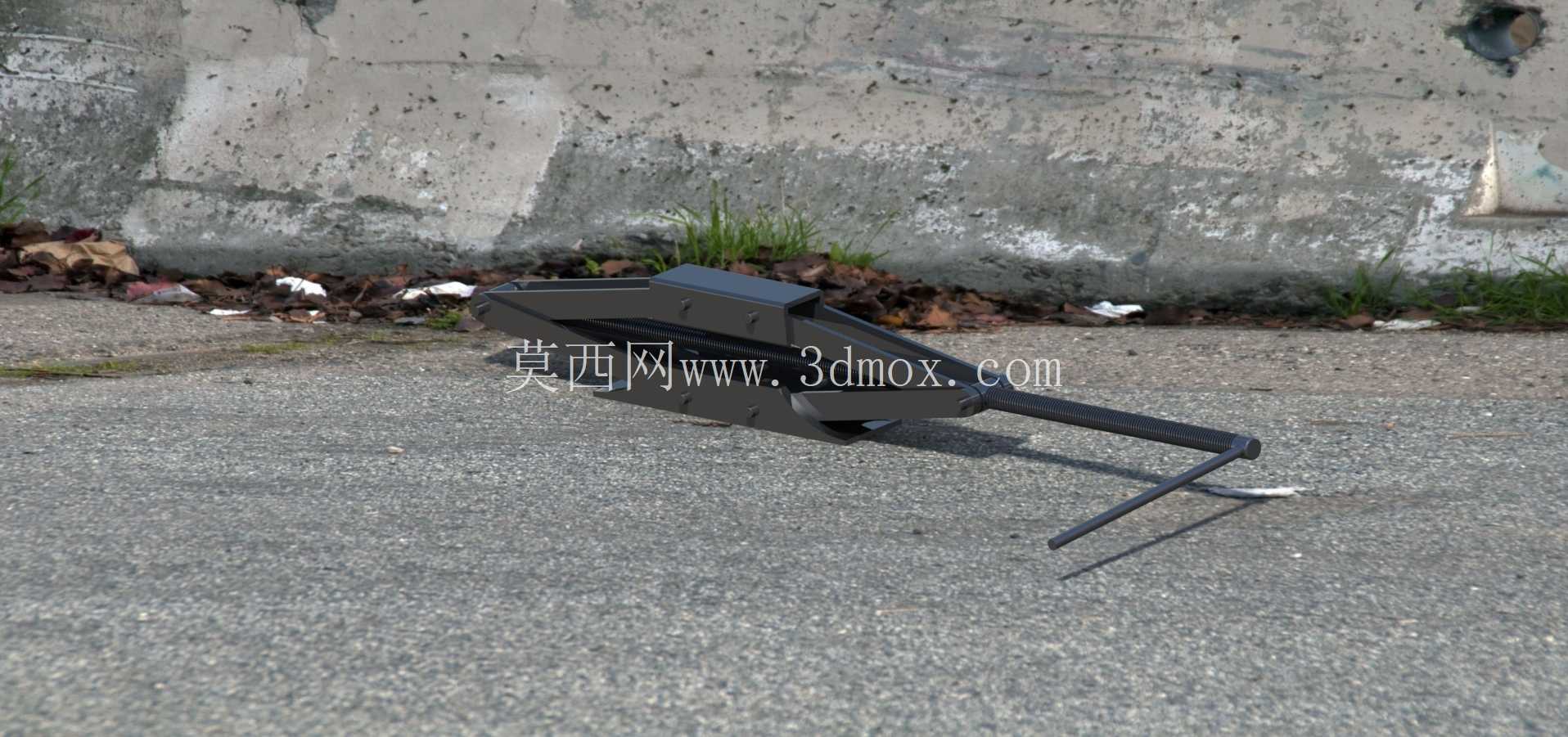

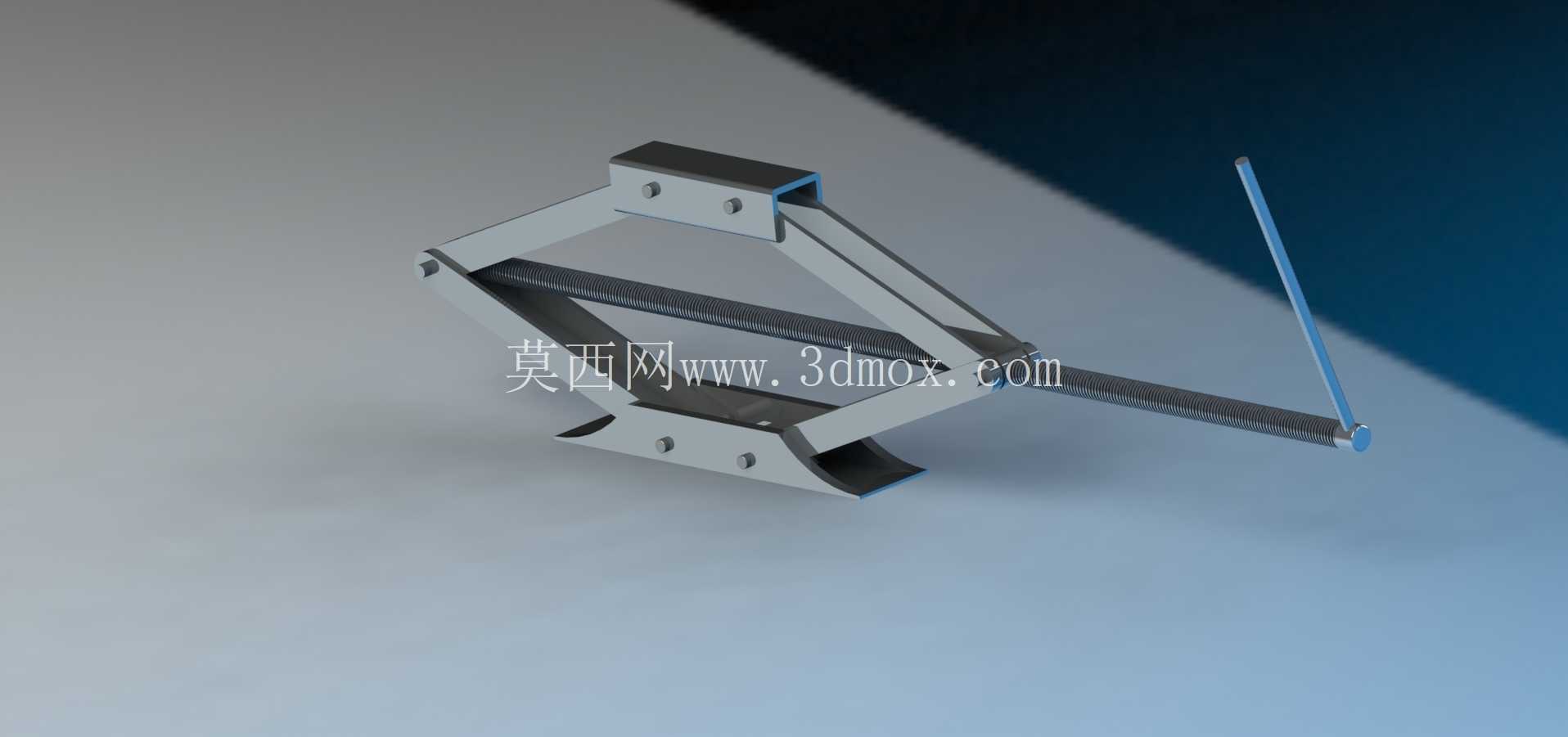

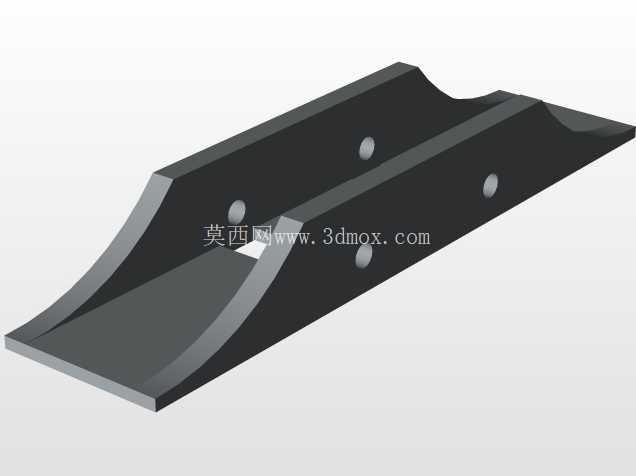

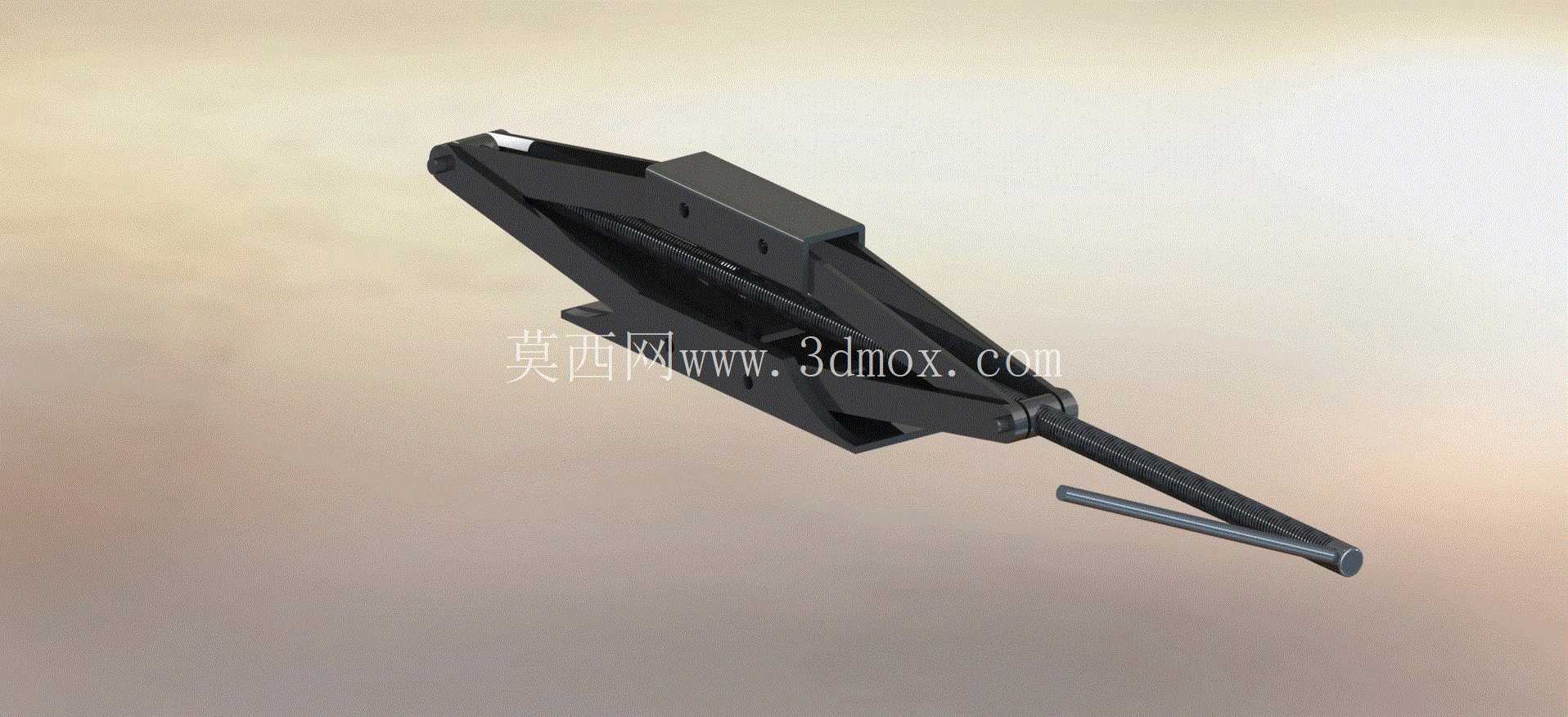

  从结构设计逻辑来看,这套剪式顶升装置采用两组交叉铰接的剪臂作为核心受力承载结构,铰接点位置通过销轴实现转动配合,剪臂的上下两端分别连接顶部承载托板与底部支撑底座,托板表面设置有防滑定位结构,作业时能够卡入车辆底盘指定的顶升支撑位,避免顶升过程中出现托板滑移、车辆偏移的安全隐患;底部底座采用加宽的平面支撑结构,作业时能够增大与地面的接触面积,降低单位面积压强,即使在硬度稍低的非硬化路面作业,也能减少底座下陷的风险,提升作业过程的稳定性。日常车辆维保场景中,剪式顶升装置是普及率极高的车载配套工具,不管是路边应急更换备胎,还是维修门店内开展底盘部件检修、轮胎拆装作业,这类装置都承担着将车辆抬升至安全作业高度的核心作用。和液压类顶升设备相比,剪式结构的顶升装置整体结构更紧凑,折叠后整体厚度小,能够轻松放入车辆后备箱的备胎槽储物空间内,不会占用过多随车储物位置,适配绝大多数家用乘用车的随车工具配置要求。

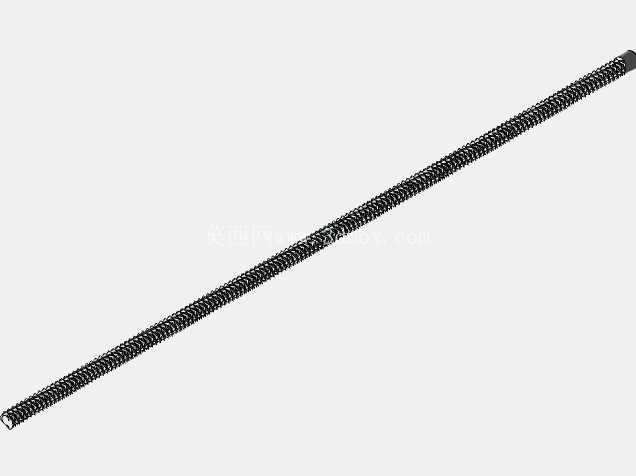

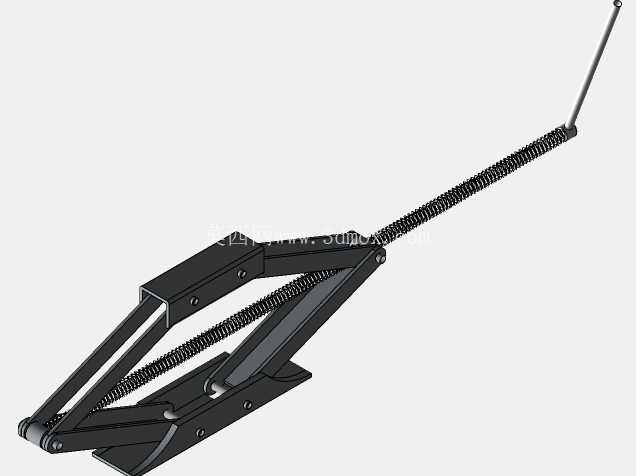

  驱动部分采用梯形丝杠传动结构,转动外置的摇臂杆即可带动丝杠旋转,驱动两组剪臂的铰接端沿丝杠轴向移动,从而改变剪臂的交叉夹角,实现顶部托板的升降动作;梯形丝杠具备自锁特性,当顶升作业达到指定高度停止转动摇臂时,丝杠副能够自动锁止当前位置,不会因为车辆的静态载荷出现自行回落的问题,无需额外加装锁止销等固定结构,简化了操作流程,也降低了额外结构带来的故障概率。从安装边界与尺寸适配角度来看,这套装置折叠状态下的整体高度较低,能够适配家用轿车较低的底盘离地间隙,无需提前垫高底座即可顺利伸入车辆底盘的顶升位置;完全展开后的最大顶升高度能够满足家用车轮胎完全离地的作业需求,作业过程中摇臂的操作空间预留充足,操作人员在侧面转动摇臂时不会与车身、地面发生干涉。

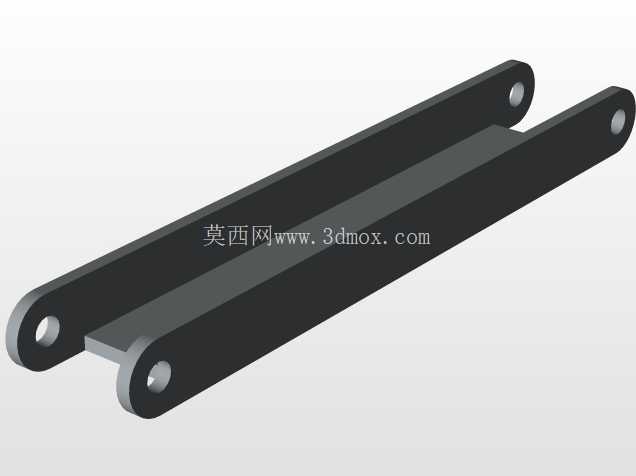

  结构设计过程中,剪臂的受力截面经过针对性优化,在保证整体承载强度满足家用车顶升载荷要求的前提下,尽可能削减了非受力区域的材料厚度,控制整体装置的重量,方便用户随车携带、单人操作;所有铰接转动位置都预留了合理的配合间隙,长期使用过程中即使进入少量泥沙灰尘,也不会出现卡滞无法转动的问题,适配户外复杂作业环境的使用需求。和其他类型的车载顶升装置相比,这类纯机械剪式结构没有液压油密封件等易损部件,不存在长期存放后密封失效、漏油导致无法顶升的问题,日常存放无需特殊维护,放置在后备箱内随取随用,可靠性更高。

  在开展三维结构建模时,需要重点验证剪臂铰接点的运动轨迹,确保升降全程中剪臂不会出现结构干涉,同时要校核丝杠的受力行程,保证最小收拢状态和最大顶升状态下,丝杠都有足够的啮合长度,不会出现脱扣风险;托板与底座的连接位置需要设计合理的转动自由度,保证在地面不平整、顶升角度存在微小偏差时,托板能够始终与底盘支撑面保持贴合,避免出现点接触导致应力集中、损坏车辆底盘部件的问题。实际作业使用时,需要注意将底座放置在坚实平整的地面,托板对准车辆底盘指定的顶升加强筋位置,匀速转动摇臂抬升车辆,抬升过程中随时观察装置的受力状态,避免单侧受力过大导致结构变形。这类剪式顶升装置除了车载应急使用外,也可用于小型设备安装时的高度微调、轻型构件的顶升支撑等场景,结构简单可靠,维护成本极低,是民用领域应用最广泛的轻型顶升工具之一。建模过程中对所有钣金折弯、销轴配合、丝杠螺纹的细节都做了还原,能够直接用于结构受力仿真、作业过程干涉检查,也可作为同类产品结构优化设计的参考基础,帮助设计人员快速验证不同剪臂长度、丝杠参数下的顶升行程与承载能力变化,缩短产品开发的迭代周期。
