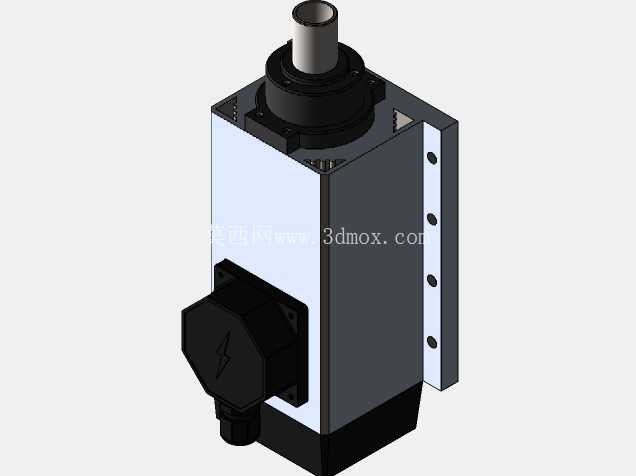

方形风冷高速切削主轴电机结构设计

做了快十年非标设备结构设计，经手的主轴电机选型和配套结构改型不下百款，这次拆解建模的这款方形风冷主轴，是目前中小型数控雕铣、木工开料设备上用量极大的一款动力部件。先从实际应用场景说，这类主轴不像水冷款需要配套冷却水箱、循环管路，省去了管路排布、漏水烧线圈的隐患，在小型桌面雕刻机、广告亚克力切割设备、木工修边机、铝合金小件精雕设备上适配性极强，尤其是设备安装空间局促、不想额外布置冷却回路的场景，方形壳体自带的散热筋配合尾部独立散热风扇，就能满足连续轻载切削的散热需求，日常维护只需要定期清理散热风道的积屑、粉尘，比水冷款的运维成本低不少。

再讲实际用途，这款主轴的核心作用是装夹对应柄径的铣刀、雕刻刀、钻头，通过内置的高频电机直接带动刀具做高速旋转，输出切削扭矩，完成工件的铣削、雕刻、钻孔、修边工序，和传统的异步电机加皮带传动的主轴结构比，它是直驱结构，没有传动皮带打滑、传动间隙的问题，高速运转时的动平衡表现更好，加工出来的工件表面光洁度更高，也省去了定期更换传动皮带、调整皮带张紧度的维护步骤。

说到功能特性，这款主轴采用方形安装座设计，和常见的圆形主轴靠抱箍锁紧的安装方式不同，它的侧面自带四个均布的安装沉孔，安装时直接用内六角螺栓把主轴锁在设备的Z轴滑台安装面上就行，定位精度比抱箍安装高，不会出现长期切削震动后主轴偏转、抱箍打滑移位的问题。输出轴端采用ER型弹性夹头结构，夹持范围覆盖常用的小直径刀具，换刀时只需要用配套的扳手松开锁紧螺母就能更换刀具，操作便捷。尾部的接线盒采用侧出式设计，接线端子做了绝缘防护，避免加工过程中飞溅的切屑、切削液溅到接线端造成短路，接线盒的安装面做了密封槽，配套密封圈能达到基础的防尘防泼溅等级，适配多数干式切削、微量油雾润滑的加工场景。

设计思路上，这款主轴把电机定子、转子直接集成在主轴壳体内部，省去了中间传动环节，整体结构做了紧凑化处理，方形壳体的四个立面都做了平行度公差要求，安装时不需要额外做找正工装，靠安装面的加工精度就能保证主轴和Z轴进给方向的平行度。壳体采用铝合金挤压成型后做精密机加工，重量比同功率的铸铁壳体主轴轻30%左右，能降低Z轴滑台的负载，提升Z轴进给的响应速度。散热筋沿着壳体轴向布置，和尾部散热风扇的风道方向一致，空气从尾部进风，顺着散热筋轴向流动，能把定子工作产生的热量快速带走，连续运转时壳体温度能控制在合理区间，避免高温导致的轴承润滑脂失效、线圈绝缘层老化问题。内部轴承采用配对安装的高速角接触轴承，预紧力在装配时就调整到合适区间，既能承受径向切削力，也能承受小功率切削时的轴向进给力，保证高速运转时主轴的径向跳动控制在微米级，避免加工时出现刀纹、震刀的问题。

最后说外形尺寸和安装边界，这款主轴的安装截面是80mm×80mm的正方形，四个安装孔的孔距按照标准主轴安装尺寸设计，能直接替换市面上同规格的方形风冷主轴，不需要修改设备的安装板结构。主轴总长度控制在200mm以内，输出轴端的轴伸长度适配标准的ER螺母和压帽尺寸，安装后刀具的悬伸长度可以根据加工需求调整，不会和设备的防尘罩、压料结构产生干涉。尾部的接线盒突出壳体的尺寸控制在30mm以内，接线方向可以根据设备的走线需求旋转调整，避免走线时和Z轴的拖链、其他管线产生摩擦干涉。安装时需要注意，安装面的平面度公差要控制在0.02mm以内，螺栓锁紧时要对角均匀施力，避免壳体受力不均导致内部轴承偏载，影响主轴的使用寿命和加工精度。日常使用时要根据加工材料的硬度匹配合理的转速和进给量，避免长时间过载运转导致线圈过热烧损，定期检查轴承的运转噪音，如果出现异响、温升过高的情况要及时更换轴承和润滑脂，保证主轴的加工精度。
