CNC加工用500W风冷主轴配ER11夹头结构

在桌面级CNC加工、小型数控雕刻设备的动力端选型中，这类500W功率等级的主轴单元是兼顾轻量加工与安装便捷性的核心部件，配套的ER11夹头结构，能够覆盖常见小径刀具的装夹需求，适配亚克力、PVC、软铝、实木等多种常见加工材料的切削作业。从实际应用场景来看，这类主轴常被安装在小型龙门雕刻机、桌面数控铣床、DIY数控加工设备的Z轴滑台上，承担钻孔、铣削、雕刻、轻量开槽等加工作业，相比大功率水冷主轴，它不需要额外配置水冷循环管路，安装布线更简洁，整体重量更轻，对Z轴滑台的负载要求更低，非常适合行程在400*400mm以内的小型数控设备使用。

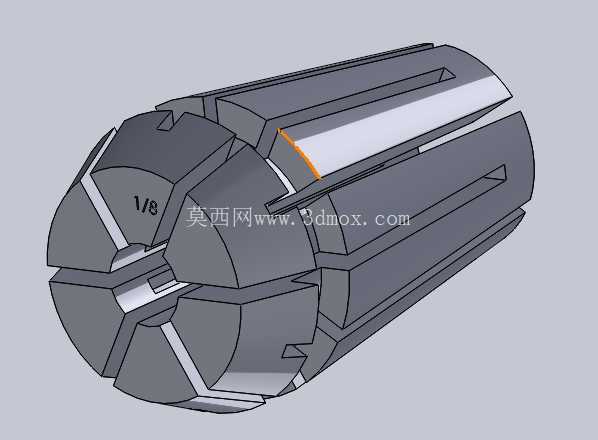

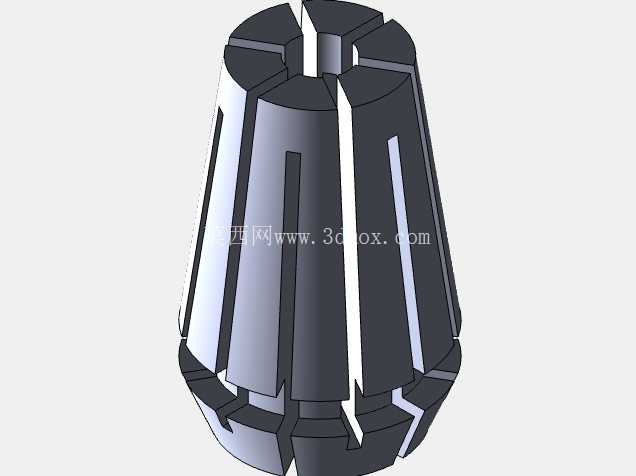

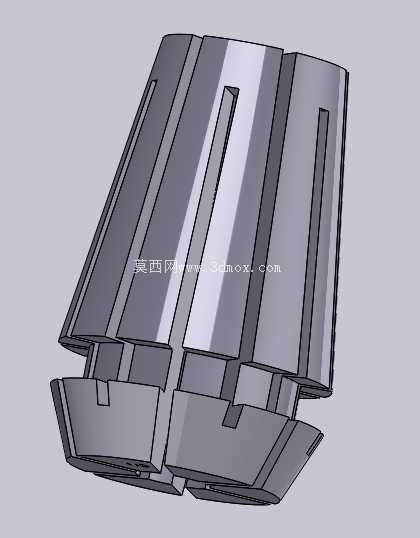

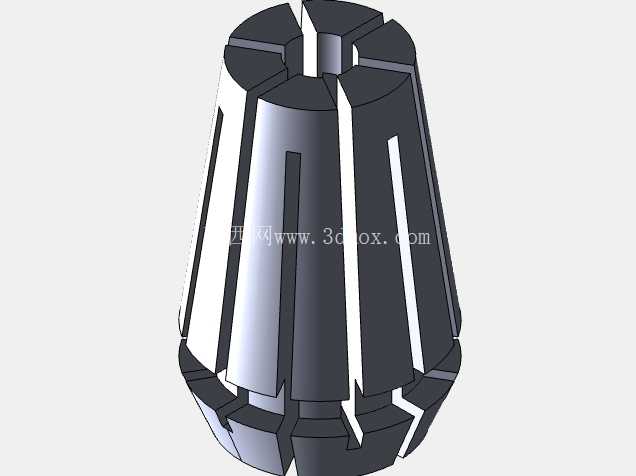

从功能特性上看，该主轴采用风冷散热结构，电机壳体外圈的散热结构配合后端内置的散热风扇，能够在连续3-4小时的轻载加工中维持稳定的工作温度，避免长时间运转导致的线圈过热退磁问题。前端的ER11夹头锁紧结构，通过ER螺母的锥面压紧实现刀具的同轴固定，装夹刀具直径范围覆盖1mm-7mm，能够适配常见的双刃铣刀、雕刻尖刀、中心钻、小直径钻头等加工刀具，装夹后刀具径向跳动量可控制在0.01mm以内，满足常规小件加工的精度要求。主轴输出端的轴系采用配对角接触轴承支撑，能够承受加工过程中产生的径向切削力与少量轴向进给力，在0-12000转的常用转速区间内运转平稳，无明显异响与振动。

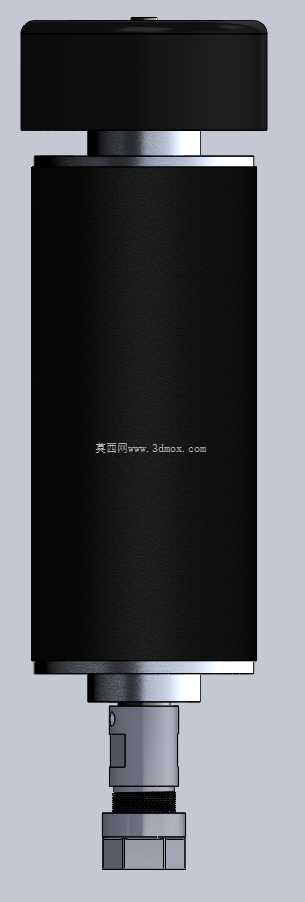

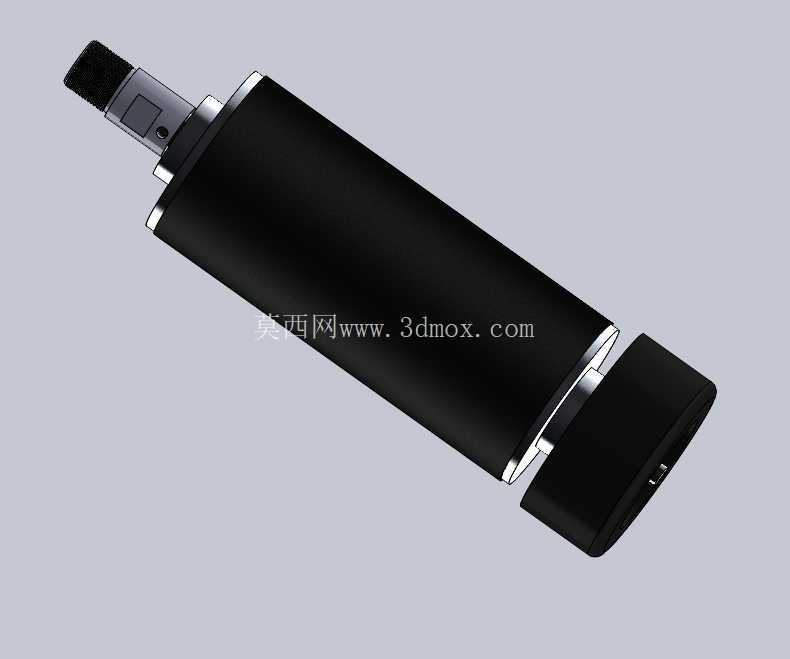

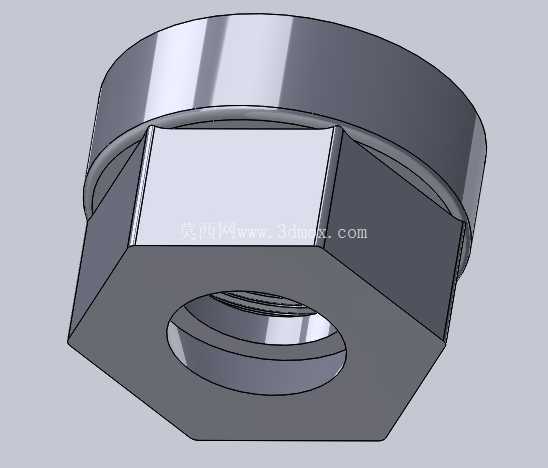

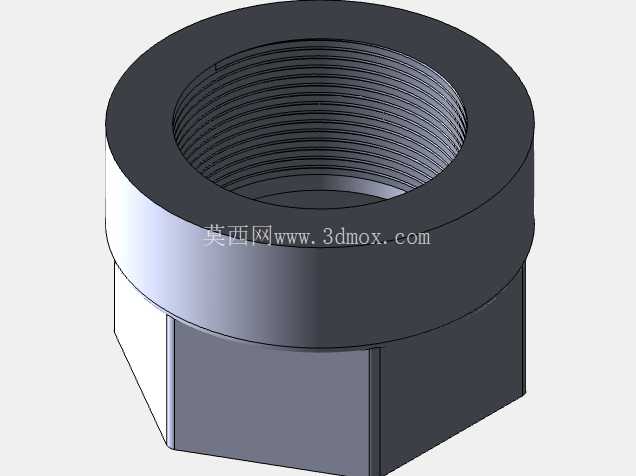

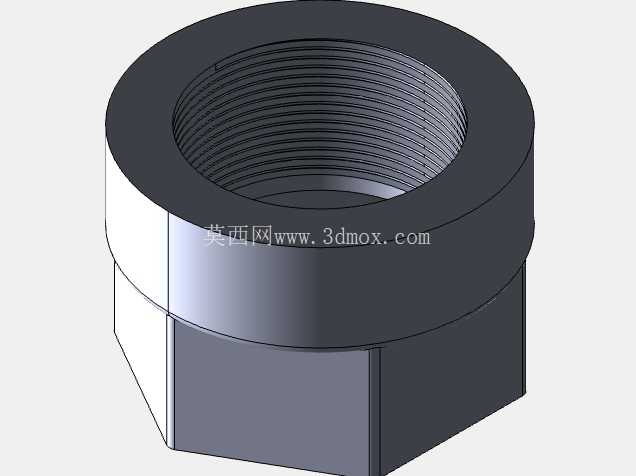

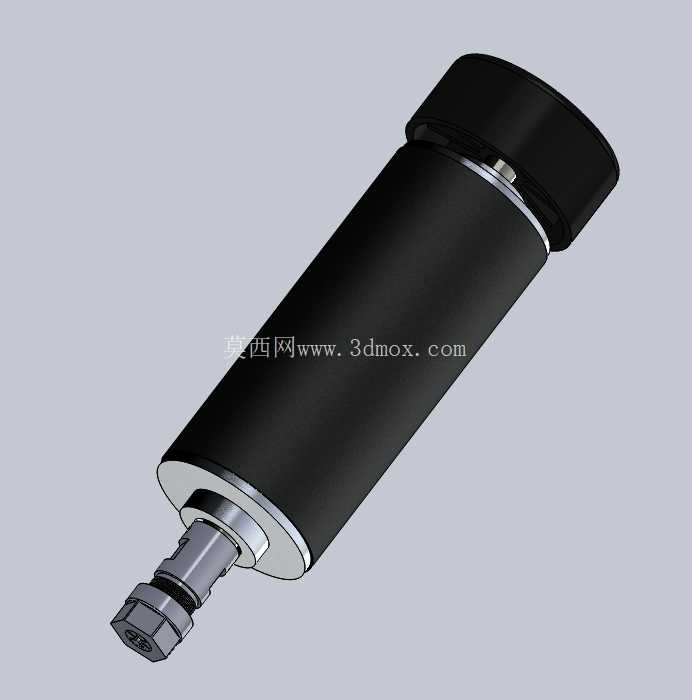

从设计思路层面拆解，该模型完整还原了主轴的装配层级：后端为电机尾盖与内置散热风扇段，中间为定子与转子集成的电机主体段，壳体采用发黑处理的金属材质，既保证结构强度又具备一定的防锈能力；前端为轴承座与输出轴段，输出轴伸出端设计有ER夹头的安装锥孔，配套的ER锁紧螺母、防松垫片结构都做了完整还原，方便结构设计人员在做设备整体布局时直接调用，核对安装干涉问题。整个主轴的外形为规则圆柱结构，安装时可以通过配套的主轴抱箍固定在Z轴安装座上，抱箍的夹紧面与主轴圆柱面完全贴合，不需要额外做定位结构，安装调整时可以沿主轴轴向微调伸出长度，适配不同的加工行程需求。

关于安装边界尺寸，该主轴主体外径为52mm，整体长度不含伸出夹头部分约为200mm，输出轴端伸出轴承座的长度为35mm，ER11夹头锁紧后最大外径为19mm，安装时需要预留的Z轴方向最小空间为220mm，径向方向因为是圆柱结构，抱箍安装需要在主轴两侧预留至少10mm的锁紧操作空间。接线端位于主轴尾端侧面，采用四芯航空插头连接，布线时需要预留15-20mm的线缆弯曲半径，避免Z轴上下移动时拉扯线缆造成接触不良。在做设备结构设计时，需要注意主轴中心到Z轴滑台安装面的距离要匹配抱箍的安装尺寸，保证主轴轴线与工作台面垂直，避免加工时出现斜面、孔位倾斜等问题。

从实际使用的细节来看，这类主轴的动平衡等级做了G2.5级的校准，在8000转以下的常用加工转速下，加工表面不会出现明显的振纹，适合做精细雕刻、小尺寸零件的轮廓铣削。前端的密封结构采用迷宫式密封加橡胶密封圈的组合，能够阻挡加工过程中产生的切屑、切削液雾气进入轴承腔，延长轴承的使用寿命。模型中还原的所有装配间隙都符合实际加工的公差要求，比如轴承与轴的配合为过盈配合，轴承座与轴承外圈的配合为过渡配合，夹头锥面与输出轴锥孔的接触面积不低于80%，这些细节都能够为结构设计人员做干涉检查、装配模拟提供准确的参考依据，不需要再反复核对实物尺寸调整模型参数，能够大幅缩短小型数控设备的设计周期。
