57与86机座带制动可选伺服电机结构

在自动化产线传动选型、小型数控设备进给驱动、包装机械辊筒动力配套这类场景里，机座尺寸适配性、制动功能的可选配置，是结构工程师做动力单元选型时最先核对的核心边界。这套三维结构覆盖57、86两种主流方形机座规格，同时做了带制动与不带制动两种构型的结构整合，能直接匹配不同安装空间、不同负载保持需求的设备布局，不用单独针对两种机座、两种制动配置重复做基础结构建模，能省掉不少前期方案迭代的重复工作量。

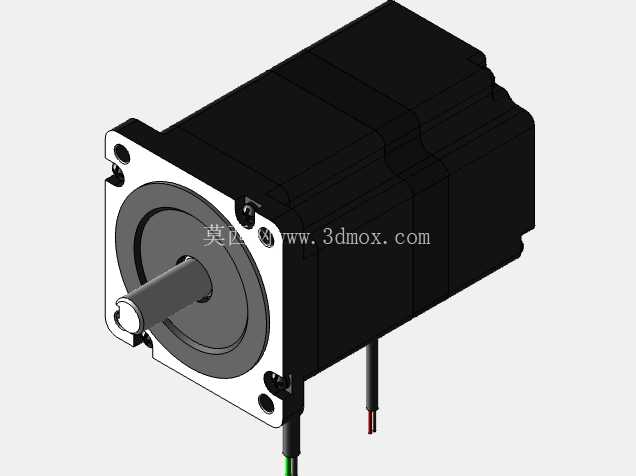

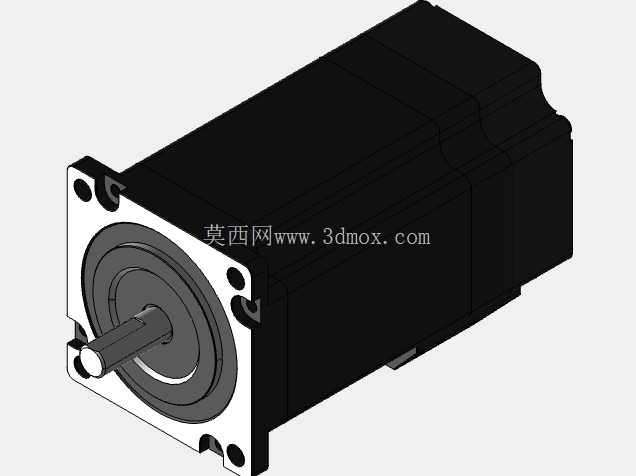

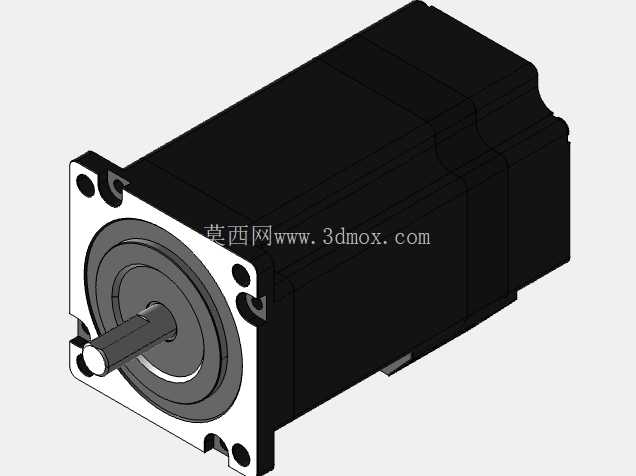

从实际安装边界来看，57机座版本的安装孔位遵循行业通用的57mm见方法兰布局，安装孔中心距、轴伸直径、轴伸长度都匹配市面常规57规格传动配件的适配尺寸，不管是同步轮、联轴器还是行星减速机输入端，都能直接对接，不用额外做转接法兰的二次设计；86机座版本则对应86mm见方法兰的通用安装规范，输出扭矩覆盖范围更大，适合中负载的传动场景，比如小型输送线的主驱动、非标专机的工位进给轴，安装孔位的沉头深度、法兰端面的平面度公差都在模型里做了明确的结构体现，能直接导出工程图标注加工要求。

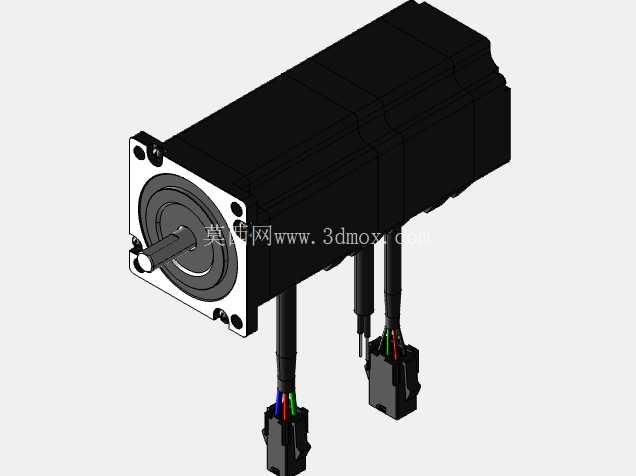

带制动版本的结构设计，是在电机非轴伸端集成了失电制动模块，制动模块的接线端子单独做了侧出布局，和动力线、编码器线的出线位置做了物理分隔，避免现场布线时不同功能线缆互相干扰，同时制动模块的轴向尺寸在模型里做了精准还原，工程师做设备布局时可以直接核对电机总长，避免出现安装后和设备后侧钣金、走线槽干涉的问题。不带制动的版本则缩短了非轴伸端的轴向长度，适合安装空间紧凑、不需要断电负载保持的场景，比如水平布置的传送带驱动轴，断电后不会因为负载自重出现位移，就可以选用不带制动的构型压缩整体安装尺寸。

从结构设计思路上，这套模型把两种机座、两种制动配置的通用结构做了模块化拆分，法兰端盖、定子壳体、输出轴的配合公差都遵循通用伺服电机的行业配合标准，定子壳体的散热筋结构做了等距布局，既保证壳体的结构强度，也能在电机运行时通过散热筋增大和空气的接触面积，提升自然散热的效率。输出轴的轴伸端做了标准的键槽结构，键槽的宽度、深度都对应标准平键的尺寸，方便配套传动件的键连接装配，轴端的中心孔也做了保留，方便后续加工、检测时的定位装夹。

在实际设备应用里，57机座的构型常用来做3D打印设备的运动轴驱动、小型点胶机的XYZ轴传动，这类场景负载不大，对安装空间要求高，不带制动的版本就能满足需求；如果是垂直布置的Z轴传动，就可以直接选用同机座的带制动版本，断电时制动模块自动锁死输出轴，避免Z轴滑台因为自重下坠撞坏工件或者刀具。86机座的构型更多用在小型数控铣床的主轴进给、包装机械的拉膜辊驱动、非标组装设备的转盘驱动这类需要更大输出扭矩的场景，带制动的版本可以在设备断电、急停的时候立刻锁死输出轴，避免负载移位造成的设备故障或者生产事故。

建模过程中对安装边界的还原也贴合工程实际，法兰端面上的定位止口尺寸做了精准建模，这个止口是和设备安装板定位配合的关键结构，止口的直径公差、轴向突出长度都直接影响电机安装后的同轴度，如果建模时忽略这个尺寸，后续实际装配很容易出现电机轴和传动部件不同心，运行时出现振动、噪音过大，甚至缩短轴承和传动件寿命的问题。另外接线端子的出线方向、端子的外形尺寸也都做了还原，工程师做设备走线布局时，可以提前规划线缆的弯曲半径，预留足够的走线空间，避免出现线缆被电机壳体或者安装板挤压破损的隐患。两种机座的安装孔都做了通孔设计，适配从电机前端穿入螺丝固定到安装板的常规安装方式，孔位的倒角也做了体现，方便装配时螺丝的导入，不会出现螺丝对不准孔位的装配问题。
