支架零件冲压成型工装模具结构设计

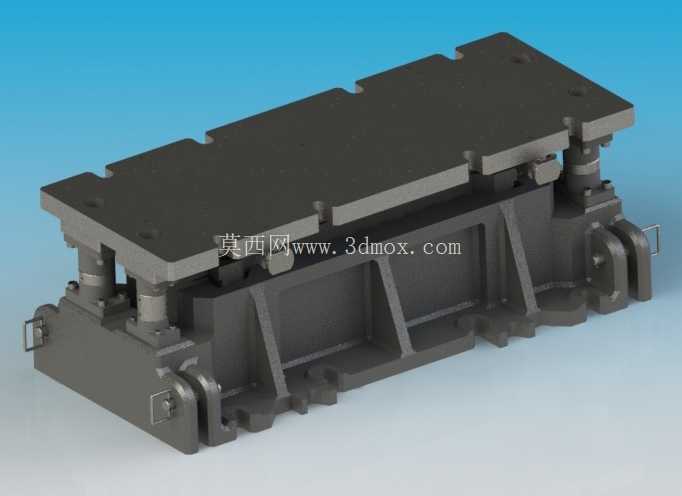

　　上下模之间设置了四组独立的导柱导套副，分布在模架的四个角位，导柱与导套采用间隙配合，合模过程中可精准校正上下模的相对位置，避免合模错位导致的成型零件尺寸超差、模具刃口崩损问题，导柱表面做了高频淬火处理，表面硬度达到HRC58-62，可承受长期往复运动的磨损，延长模架整体使用寿命。上模的模座采用整体铸铁材质，内部设置了多道加强筋结构，在保证整体刚性的前提下降低模座自重，减少压力机滑块的负载冗余，模座下方依次固定了凸模固定板、卸料板，凸模通过挂台结构锁紧在固定板内，与成型型面完全贴合，卸料板通过弹性卸料螺栓与上模座连接，内置的矩形弹簧可在开模瞬间抱紧坯料完成卸料，避免成型后的零件卡滞在上模型腔内。这套模具主要应用于五金零部件批量冲压生产场景，针对特定结构的支架类零件完成冲裁、成型一体化加工，在汽车零部件、通用五金结构件的生产车间冲压工位上，这类模具直接安装于对应吨位的开式或闭式压力机滑块与工作台面之间，配合自动化送料机构可实现连续批次生产，单工位作业节拍可匹配常规压力机每分钟15-30次的冲压频次，满足中小批量结构件的生产交付需求。从实际功能来看，整套模具分为上模、下模两个核心功能区段，上模部分通过模柄与压力机滑块刚性连接，随滑块完成上下往复的冲压动作，下模部分通过压板螺栓锁紧固定在压力机工作台面上，承担坯料定位、成型支撑、成品顶出的核心作用。

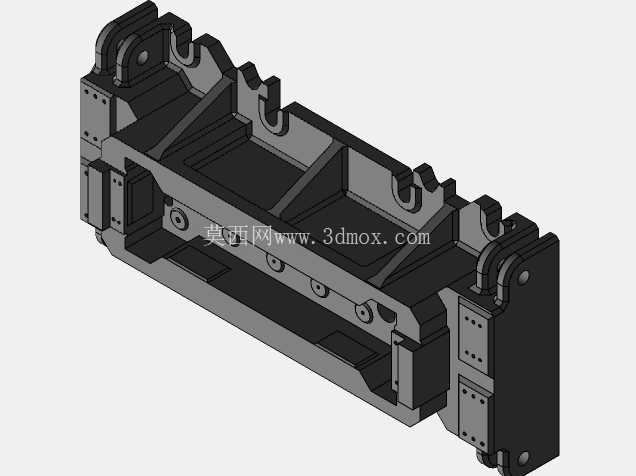

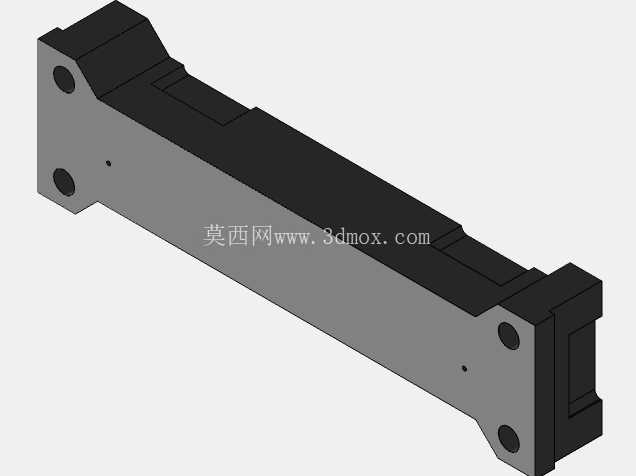

　　下模部分的凹模采用镶拼式结构，针对支架零件的折弯、冲裁工位分别设置独立镶块，镶块采用合金工具钢材质，经过淬火回火处理后硬度达到HRC60-64，局部易磨损位置可单独拆卸更换，无需整体报废凹模，大幅降低模具后期维护成本。凹模周边设置了坯料定位挡块，可对送入的条料进行X、Y两个方向的位置限位，保证每一次冲压的坯料定位精度控制在0.02mm以内，避免成型零件出现边距不均、孔位偏移的问题。下模座同样采用铸铁整体铸造结构，内部预留了成品件滑落通道，成型完成的零件在顶料杆的作用下从凹模内顶出后，可顺着斜面通道滑出模具工作区，配合接料装置可实现成品的自动收集，无需人工手动伸入模区取件，提升生产作业的安全性。

　　从安装边界来看，整套模具的闭合高度适配常规160吨及以上吨位的机械式压力机，模座的安装孔位间距符合行业通用的压力机工作台T型槽分布标准，无需额外制作过渡连接板即可直接完成安装固定，上下模的合模行程预留了足够的安全距离，可适配厚度1.5-3mm的冷轧钢板、热轧钢板的冲压成型需求。设计过程中针对支架零件的成型回弹问题做了预补偿处理，在折弯成型工位的凸模上设置了对应回弹角度的补偿量，保证成型后的支架零件折弯角度符合图纸公差要求，无需后续额外的校形工序。同时模具的所有紧固螺钉、定位销都采用标准件选型，损坏后可直接从市面上采购同规格标准件替换，降低备件储备成本。

　　在实际生产验证中，这套模具可连续冲压3万冲次以上无需进行刃口修磨，成型后的零件平面度控制在0.1mm以内，孔位位置度公差满足±0.05mm的装配要求，可直接用于后续的组件焊接、装配工序，不需要额外的机加工修整。模架的导向结构设置了防尘密封装置，可避免冲压过程中产生的金属碎屑进入导柱导套配合面，减少导向副的异常磨损，延长模具的保养周期。卸料板与凸模之间采用小间隙滑配，可在冲压过程中对凸模起到辅助导向作用，避免凸模承受侧向力出现断裂、崩损的问题，针对支架零件上的小直径冲孔工位，还在凸模端部设置了护套结构，提升细小凸模的抗弯折能力，避免冲裁过程中凸模折断。整套模具的结构设计充分考虑了现场操作的便利性，所有需要定期润滑的位置都预留了注油孔，操作人员可在日常点检时直接通过注油孔完成润滑保养，无需拆解模具部件。
