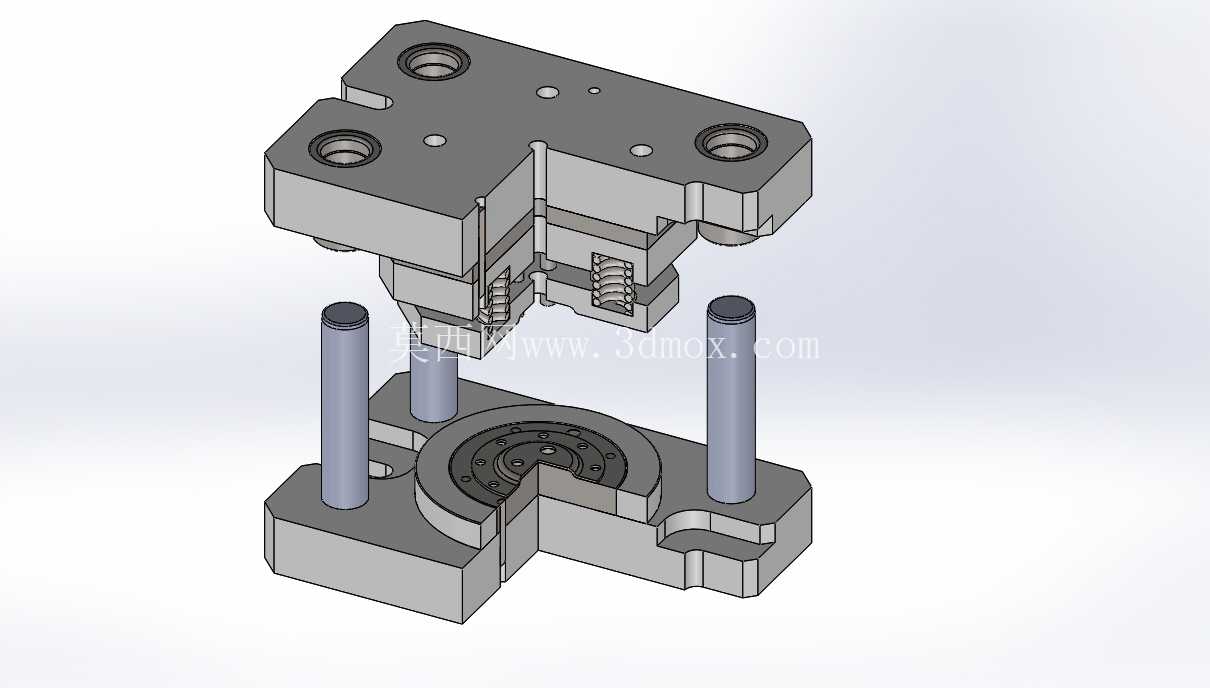

锅炉加热法兰专用冲压成型模具结构

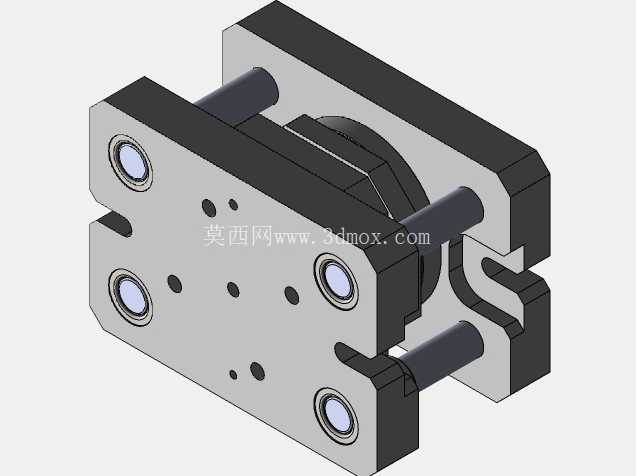

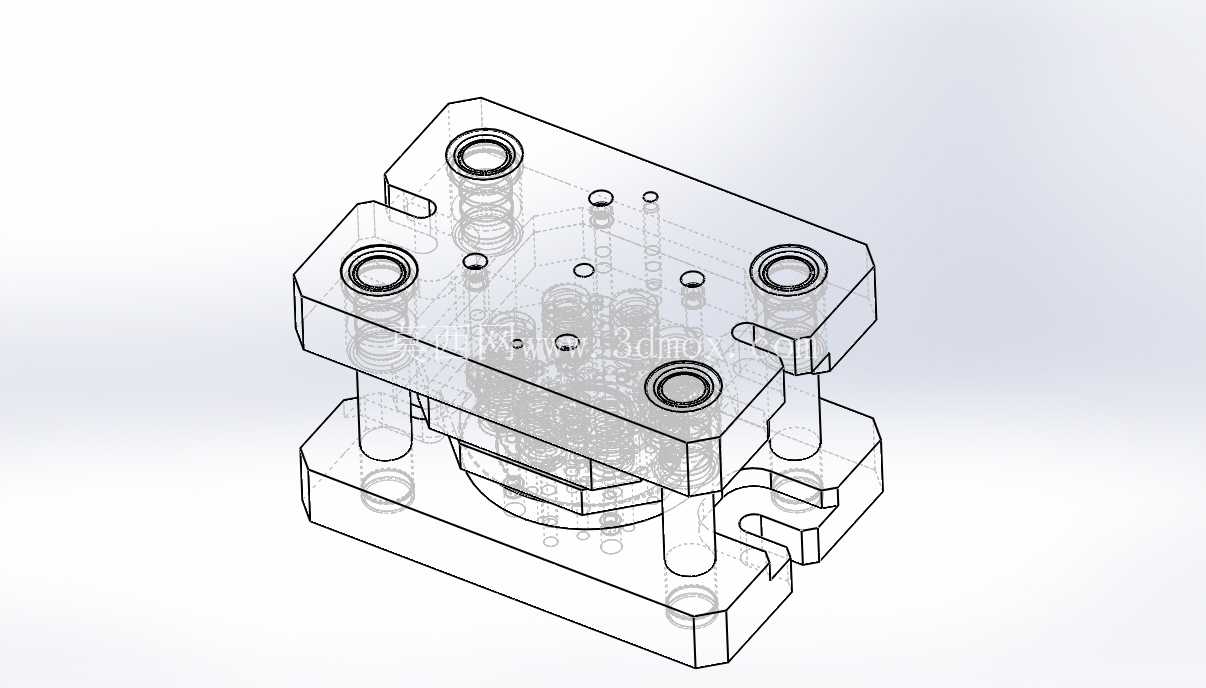

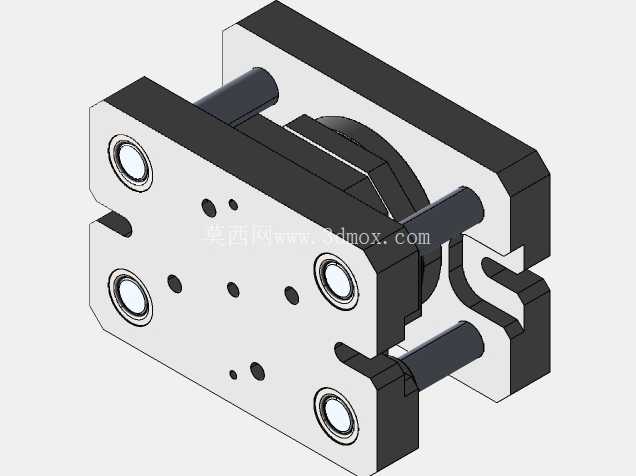

这套模具针对锅炉加热法兰的批量冲压成型需求设计，适配常规开式可倾压力机的安装接口，上下模座采用标准后侧导柱模架结构，四根导柱配合无给油导套实现合模过程的精准导向，合模时的导向间隙控制在0.02mm以内，能有效抵消冲裁、成型过程中产生的侧向力，避免啃模问题出现，长期冲压作业下的刃口对位精度保持性较好。

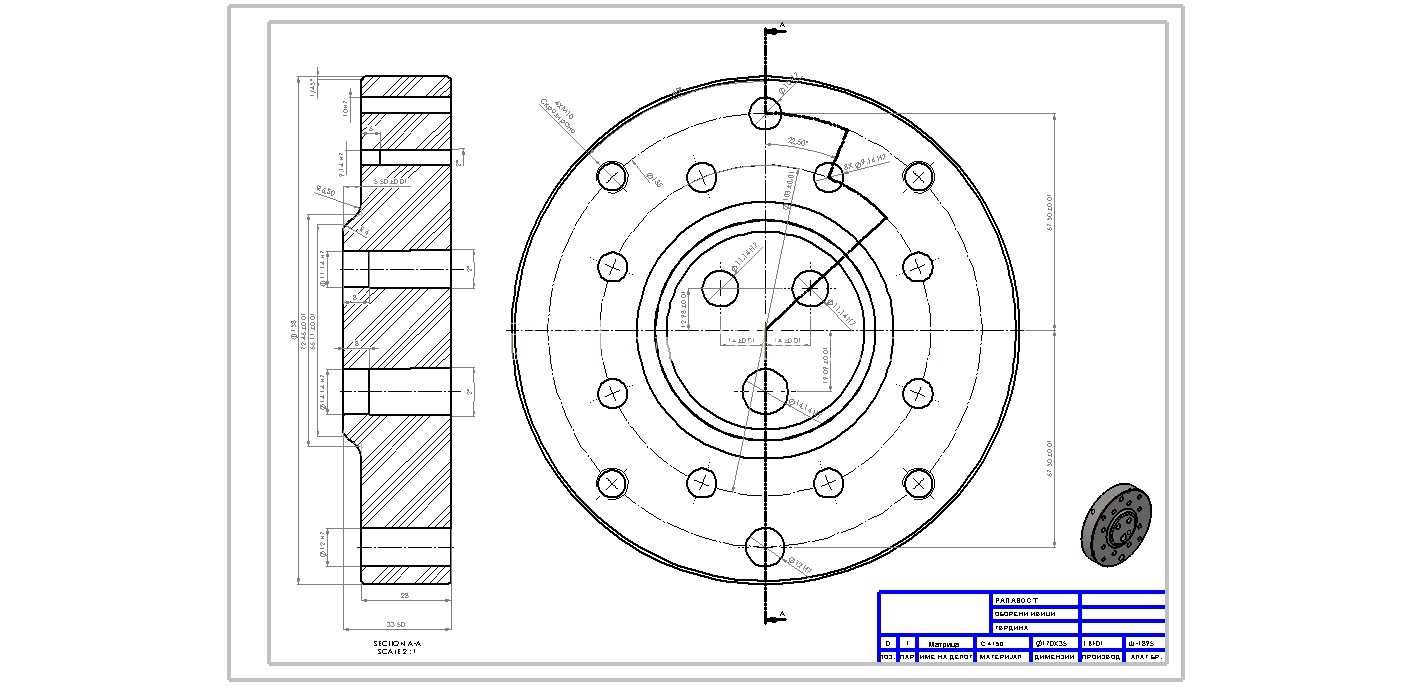

从实际应用场景来看，锅炉加热法兰属于锅炉供热系统的基础连接配件，需要在法兰盘体上完成定位孔冲裁、外缘落料、成型面压型多道工序，这套模具将多道工序整合在单次冲压行程内完成，不需要多台设备分步流转，单工位即可完成法兰成品的冲压加工，适配厚度3-6mm的热轧钢板、普通碳素结构钢板材加工，成型后的法兰盘平面度可控制在0.1mm以内，安装孔位的位置度公差满足锅炉管路装配的互换性要求，不需要后续额外的校形、二次钻孔工序，能大幅降低法兰配件的加工成本。

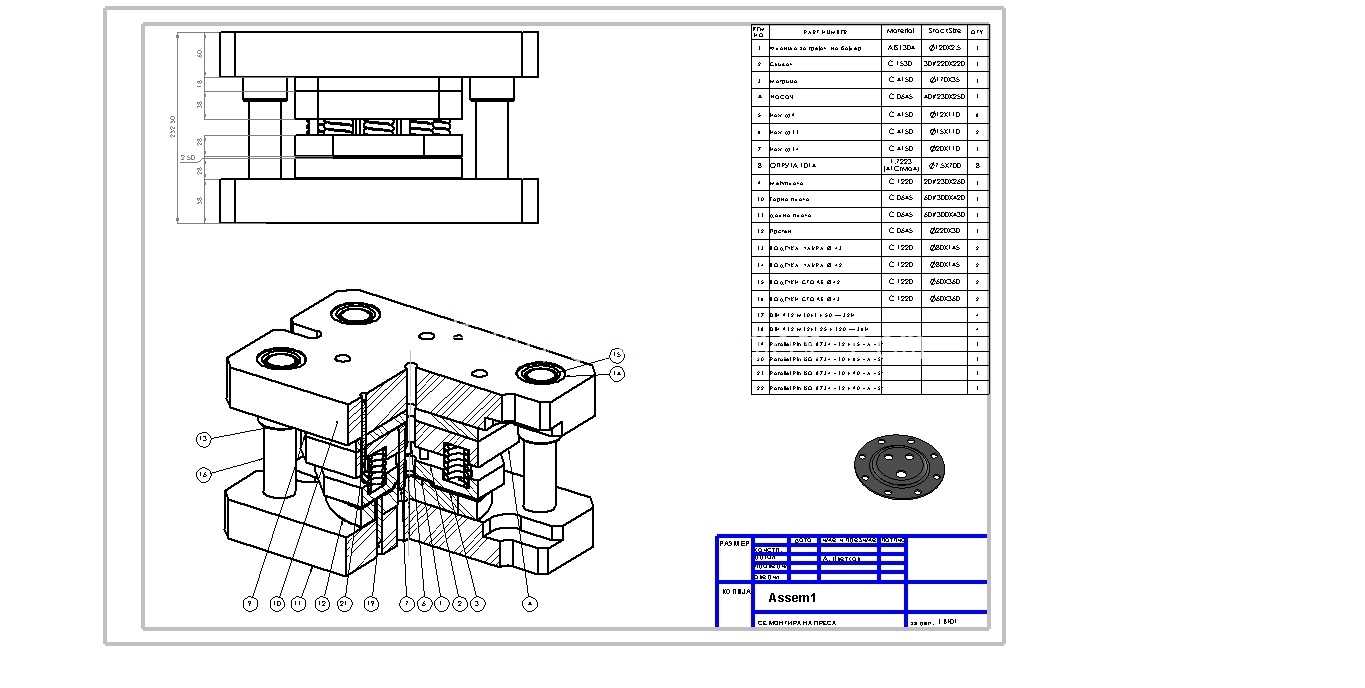

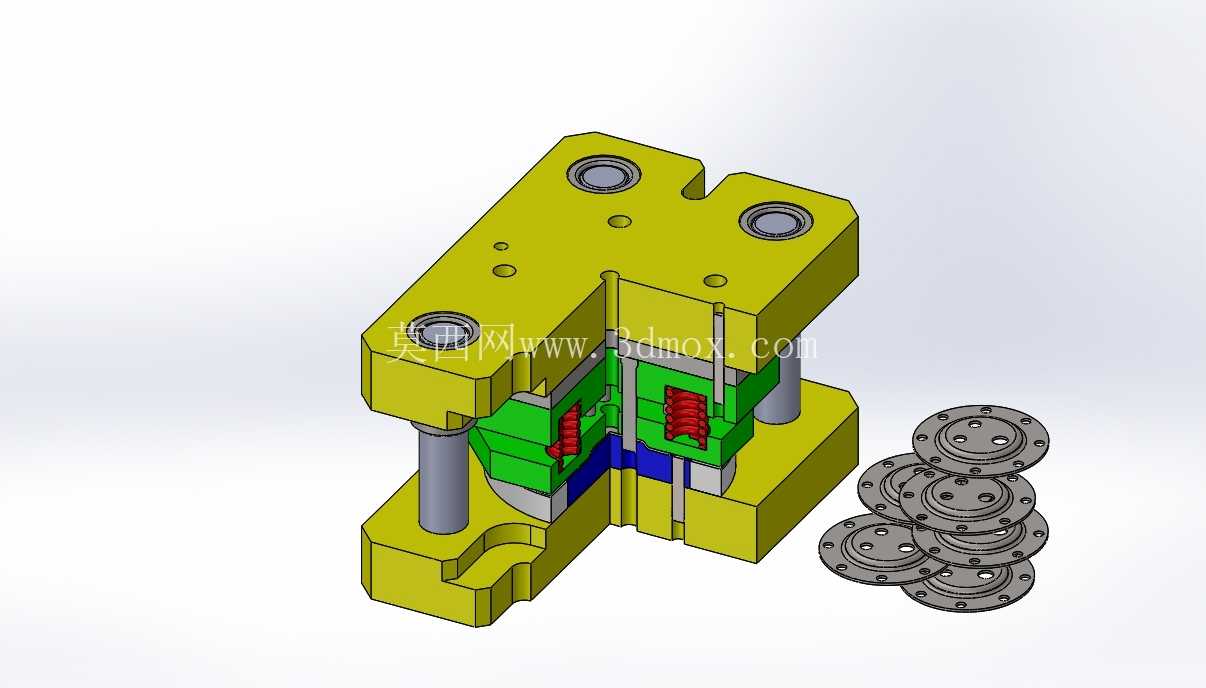

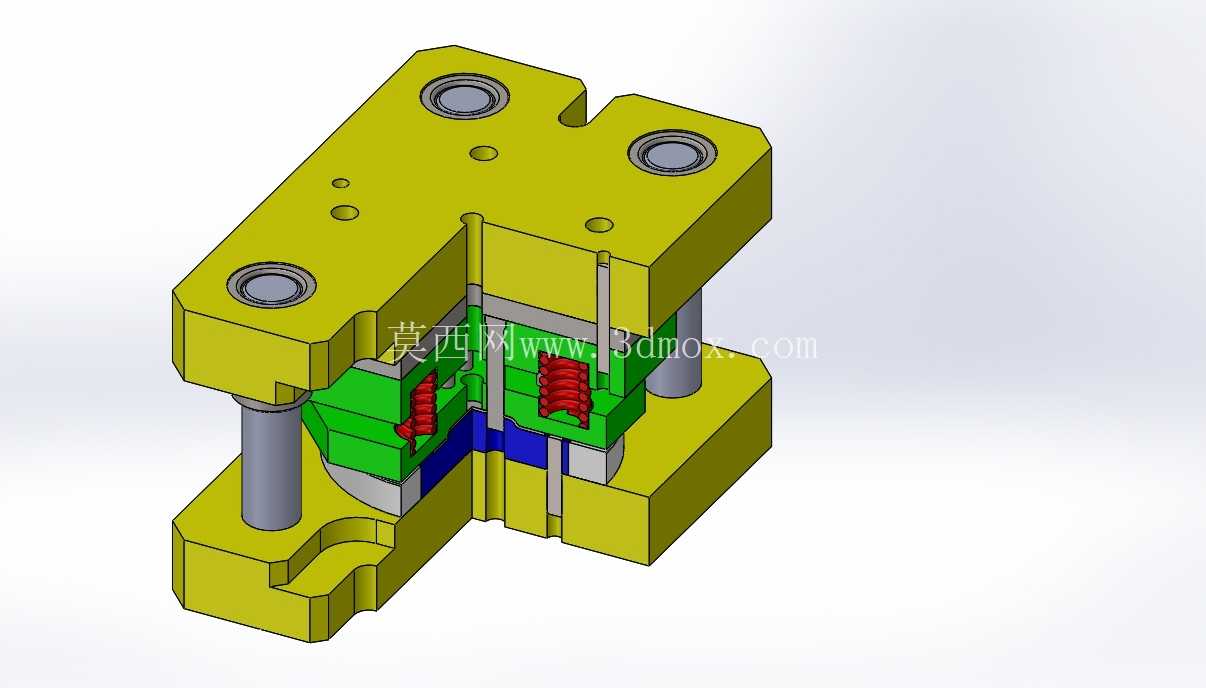

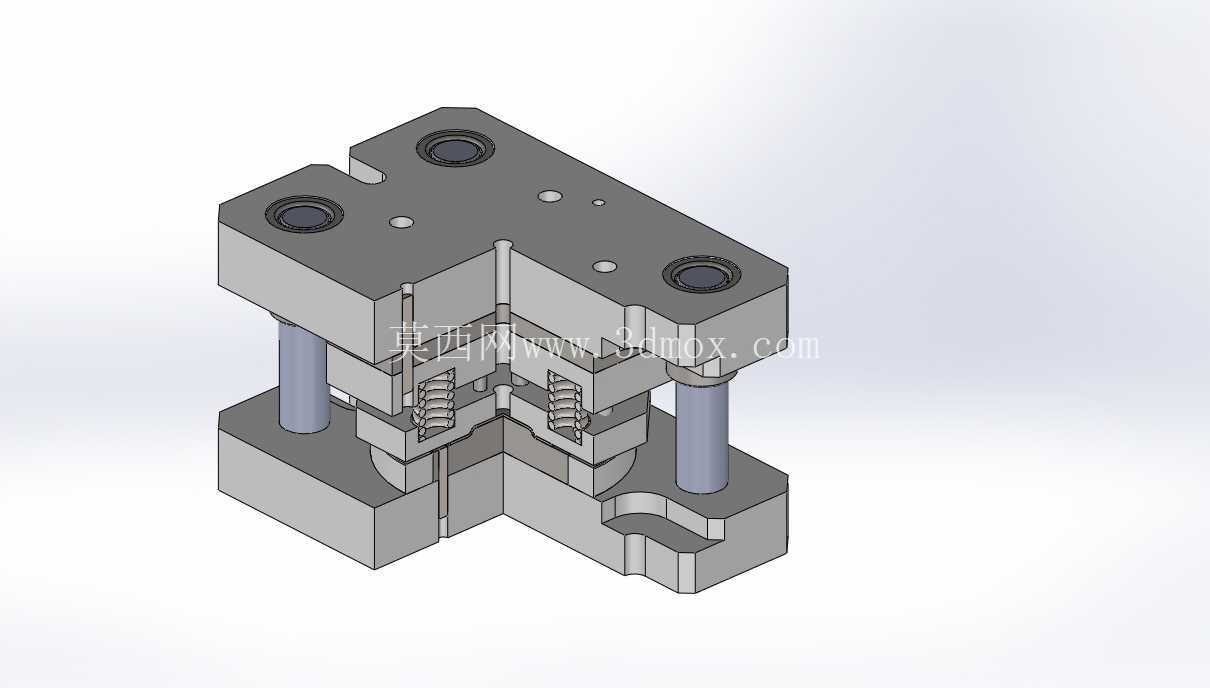

设计过程中优先考虑了冲压作业的操作安全性与模具维护便捷性，上下模座的安装槽采用通用T型槽结构，可直接适配不同吨位压力机的工作台装夹尺寸，模座边缘预留了足够的安全操作距离，作业时操作人员的手部不需要进入模腔危险区域即可完成板材送料、成品取件操作。凸模与凹模采用镶块式结构，刃口部分选用高碳高铬合金工具钢制作，热处理硬度控制在HRC58-62，冲裁刃口的有效使用寿命可达数万冲次，当刃口出现磨损、崩缺时，不需要拆卸整套模架，仅需更换对应位置的镶块即可快速恢复模具精度，大幅降低停机维护的时间成本。卸料结构采用弹性卸料板搭配矩形弹簧提供卸料力，卸料板的导向间隙与凸模保持滑配，冲压过程中可先压紧板材再完成冲裁成型，能有效避免板材冲裁过程中出现翘曲变形，保证成型后法兰的平面度满足后续焊接、装配要求。

安装边界方面，这套模具的闭合高度适配160吨及以上吨位的普通开式压力机，模座的安装孔位间距符合常规压力机工作台的T型槽分布标准，不需要额外制作过渡转接板即可完成装夹。模具的下模座预留了成品落料孔，冲压完成的法兰成品可直接通过落料孔滑入设备下方的收料箱，不需要人工在模腔内取件，既提升了加工效率，也规避了取件过程中的安全风险。导柱导套的布置采用后侧对称分布，不会干涉板材的前后送料路径，适配手动送料、自动送料机两种送料模式，生产节拍可根据实际产能需求灵活调整。

针对锅炉法兰的实际使用需求，模具的成型面做了针对性的圆角处理，避免冲压过程中板材出现应力集中导致的成型开裂问题，成型后的法兰边缘无明显毛刺、塌角缺陷，不需要后续额外的去毛刺工序即可直接进入焊接、装配环节。模架的上下模座采用45号钢调质处理，整体刚性充足，满负荷冲压作业下不会出现模座变形问题，长期使用的精度保持性优于普通铸铁模架。定位结构采用可调式定位挡块，可根据板材的实际裁切公差调整定位位置，适配不同批次板材的尺寸偏差，降低板材裁切精度要求，减少前道裁切工序的加工成本。

在实际生产适配中，这套模具可兼容同规格不同壁厚的法兰加工需求，仅需更换对应厚度的凹模镶套即可调整冲裁间隙，不需要更换整套模芯，小批量多批次的生产场景下换型效率较高。冲压过程中产生的废料可通过下模的废料滑槽自动排出模外，不会在模腔内堆积，避免废料堆积导致的刃口崩损、产品压伤问题。整体结构没有采用复杂的非标定制部件，所有标准件均选用市面通用的冲压模标准配件，备件采购便捷，后期维护成本较低，适合中小型五金加工厂、锅炉配件生产企业的批量生产需求。
