冲压工装模具死支架结构三维设计

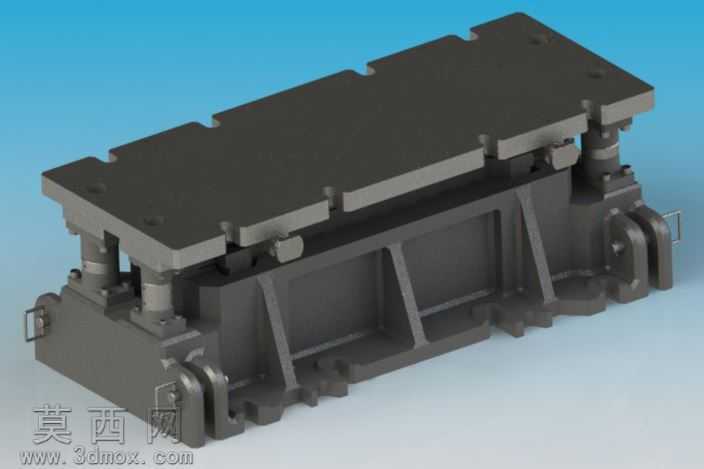

本作品为冲压工装类的死支架部分三维结构设计，采用SolidWorks完成全参数化建模，建模过程严格遵循机械工装设计的公差配合规范，对每一处装配结构都做了干涉检查验证，确保各部件在虚拟装配状态下无错位、无运动冲突。模型整体采用上下模分体式结构布局，上模部分设置了多组均匀排布的导向柱安装位，导向柱与下模对应的导套孔采用H7/g6的间隙配合参数建模，保证合模过程的导向精度，避免冲压作业中出现偏载问题。上模座板表面设计了连续的安装槽结构，用于固定冲压作业的上模工作部件，槽位的尺寸参数匹配常规冲压设备的装夹标准，可适配多数通用压力机的安装接口。下模部分采用带加强筋的箱体式基座结构，筋板按照受力传导路径做了等强度布局设计，在保证基座整体刚性的前提下合理去除非受力区域的冗余材料，降低模型整体重量的同时避免冲压受力时基座出现形变。上下模的连接部位设置了对称的铰接式锁扣结构，建模时还原了锁扣的转动副结构，可模拟工装开合的锁止动作，合模后锁扣可提供足够的锁紧力，避免冲压过程中上下模出现错位分离。材质渲染阶段，对模座主体赋予了调质合金钢材质，调整材质的金属粗糙度、反光度参数还原工业金属的哑光质感，对导向柱、锁扣等运动部件赋予了表面淬火后的亮面金属材质，区分不同部件的加工工艺特性，背景采用渐变蓝色渲染环境，打光采用三点布光方案，主光源从斜上方45度投射，突出模型的结构轮廓与筋板、安装槽的细节特征，辅助光源补亮模型暗部避免结构细节被阴影遮盖，轮廓光勾勒模型边缘提升整体立体感。设计过程中优先考虑工装的作业稳定性与装夹便捷性，所有安装孔位、导向结构的尺寸都参考了冲压工装的行业通用标准，模型可直接用于工装结构验证、作业流程模拟，也可作为同类冲压工装设计的参考模板，帮助设计人员快速完成同类型工装的结构迭代，减少重复建模的工作量。
