500kg量程Z向S型拉压力称重传感结构

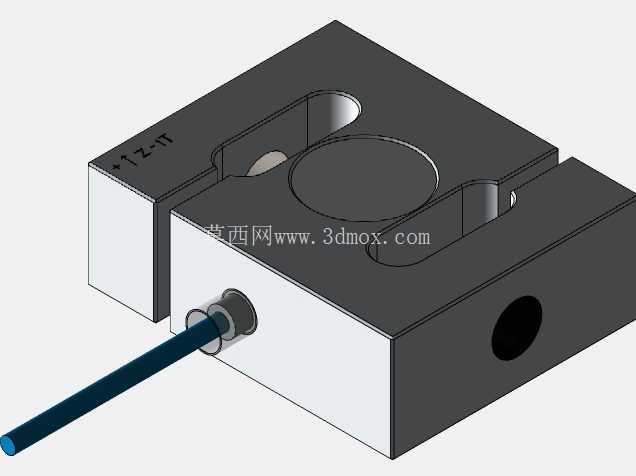

　　这款Z向载荷测量元件，核心针对500kg量程范围内的静态、准动态力值检测场景设计，常见于小型台秤、料斗称重工位、自动化装配线压装力校验、实验台载荷标定这类对力值采集精度有稳定要求的场合。从结构设计逻辑来看，整体采用方块式主体构型，区别于传统圆柱式拉压传感器，方正的外壳在安装时不需要额外设计弧形抱紧结构，直接通过平面贴合即可完成固定，能大幅降低安装辅件的加工复杂度。主体中部开设的对称圆弧卸荷槽，是整个弹性体结构的核心设计点，这类槽型结构可以将Z向施加的载荷精准引导至中部贴片区，避免侧向分力对电阻应变片的测量结果产生干扰，同时能在过载工况下通过槽边的微量形变吸收部分冲击能量，避免弹性体直接发生塑性形变。

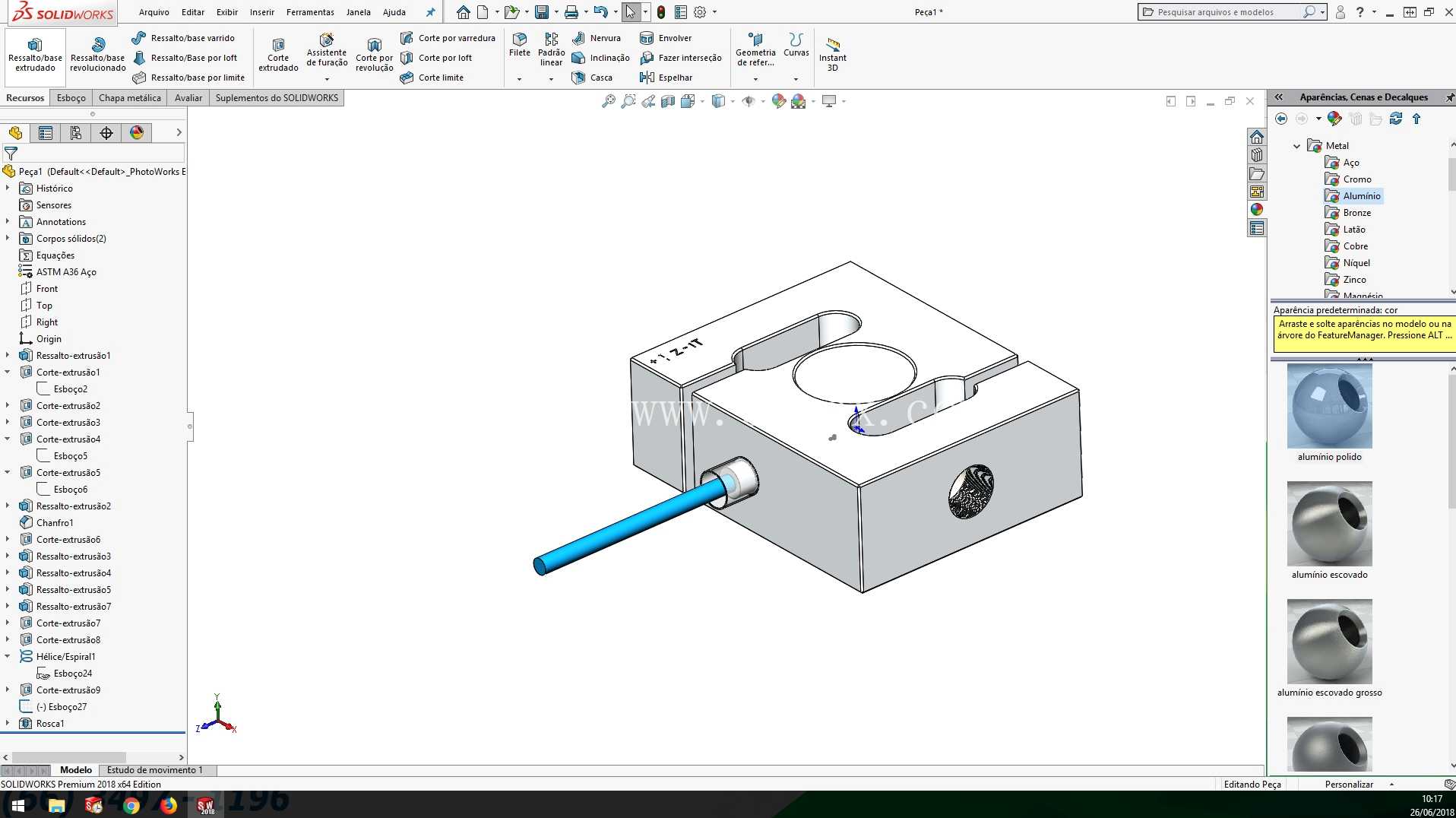

　　出线端采用侧置式航插结构，线缆从主体侧面水平引出，不会占用Z向的安装空间，在上下安装面空间局促的工位中，这种出线方式能避免线缆被挤压弯折，延长信号传输线的使用寿命。主体上预留的两个安装沉孔，采用对称分布设计，孔位公差按照H7级精度控制，安装时可以通过M6或者M8的内六角螺栓直接固定在安装基板上，不需要额外设计定位销孔，两个孔的中心距控制在32mm，适配市面上多数小型称重模块的安装孔位，具备一定的互换性。

　　从受力路径分析，当Z向施加压力或者拉力时，弹性体中部的薄壁区域会产生均匀的微应变，粘贴在该区域的应变片组成全桥测量电路，将形变信号转化为线性的电信号输出，这种结构的非线性误差可以控制在0.05%FS以内，重复定位精度优于0.03%FS，完全满足工业级称重检测的精度要求。在实际选型应用中，这类传感器的安装边界需要重点注意，上下加载面的平行度需要控制在0.02mm以内，避免偏载导致的测量值偏移，同时安装时要在接触面放置厚度1mm的聚四氟乙烯绝缘垫片，避免设备漏电流对应变桥路产生信号干扰。主体外壳采用铝合金阳极氧化处理，在常规工业环境下具备不错的防锈抗腐蚀能力，如果应用在潮湿或者有弱腐蚀介质的工位，可以额外选配不锈钢外壳的同构型产品。

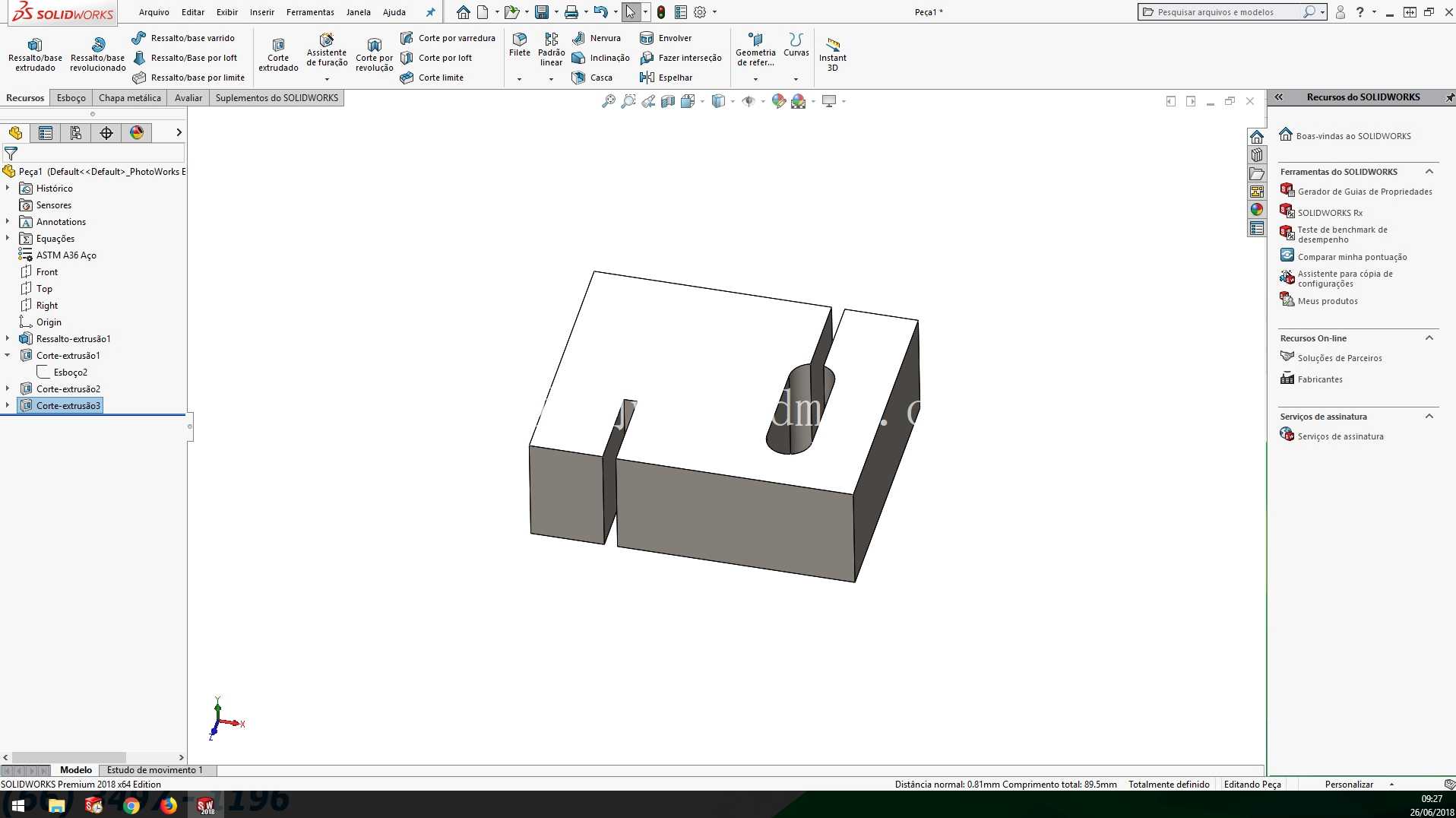

　　设计过程中针对弹性体的壁厚做了多轮仿真验证，在500kg满量程载荷下，薄壁区域的最大应变控制在1200微应变左右，既保证了足够的信号输出灵敏度，又预留了150%的过载安全余量，即使短时施加750kg的载荷，弹性体也不会发生不可逆的形变。出线端的密封结构采用O型圈压紧密封，防护等级可以达到IP65，适配多数车间常规工况的使用要求，不需要额外加装防尘防水护罩。和同量程的悬臂梁传感器相比，这种S型方块结构的拉压双向受力特性更好，既可以测量向下的压力，也可以测量向上的拉力，在小型拉力测试台、吊秤改装这类需要双向测力的场景中适配性更强。安装时不需要复杂的对中操作，只要保证载荷方向沿着传感器Z向轴线方向，偏移角度不超过3度，测量误差就可以控制在允许范围内，对于现场安装调试的人员来说，能大幅缩短调校周期。
