手动齿条式小型压力机结构设计

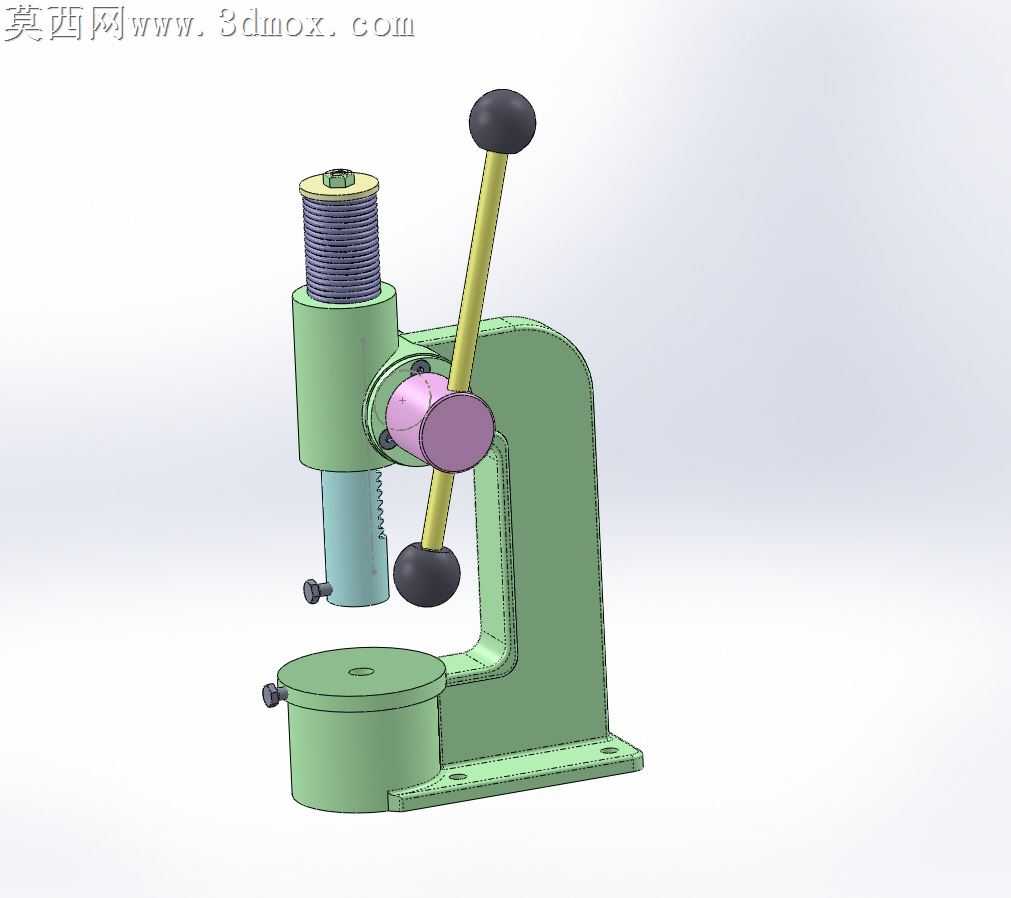

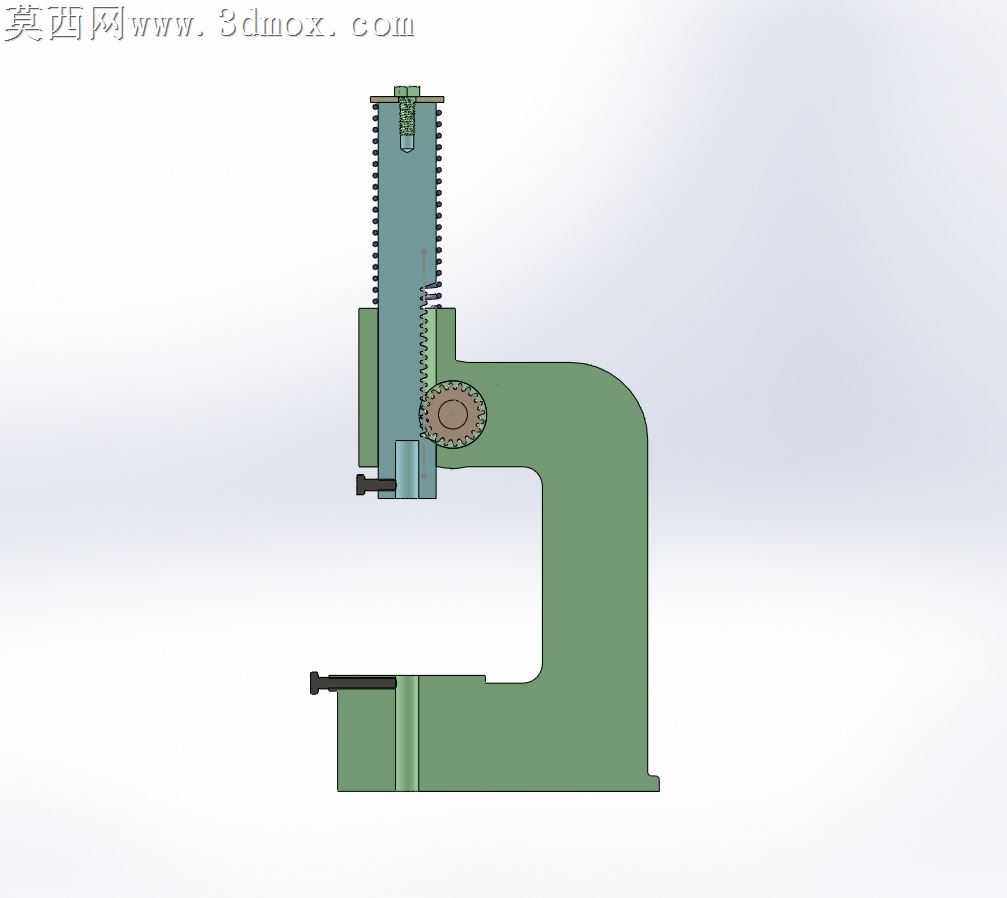

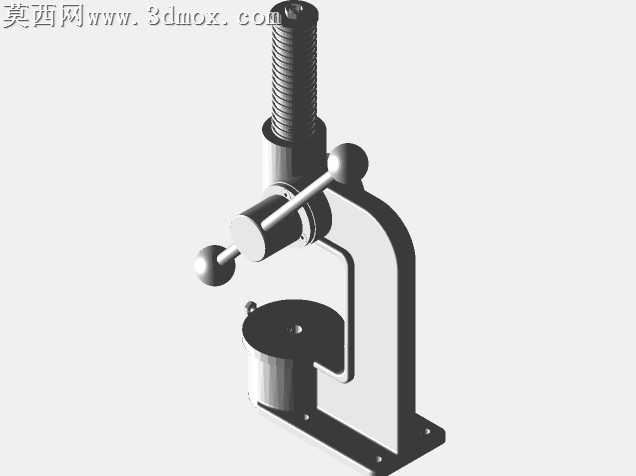

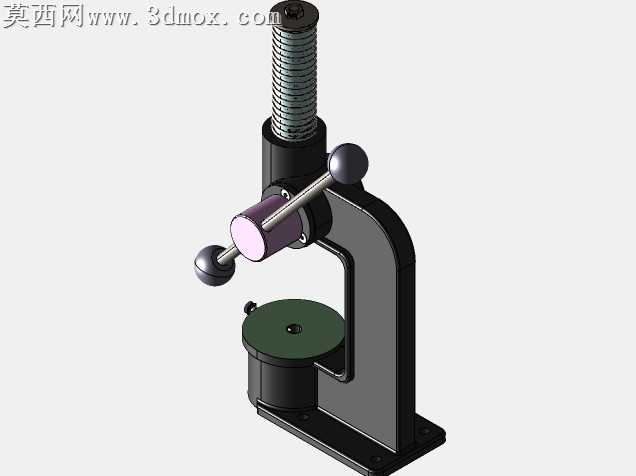

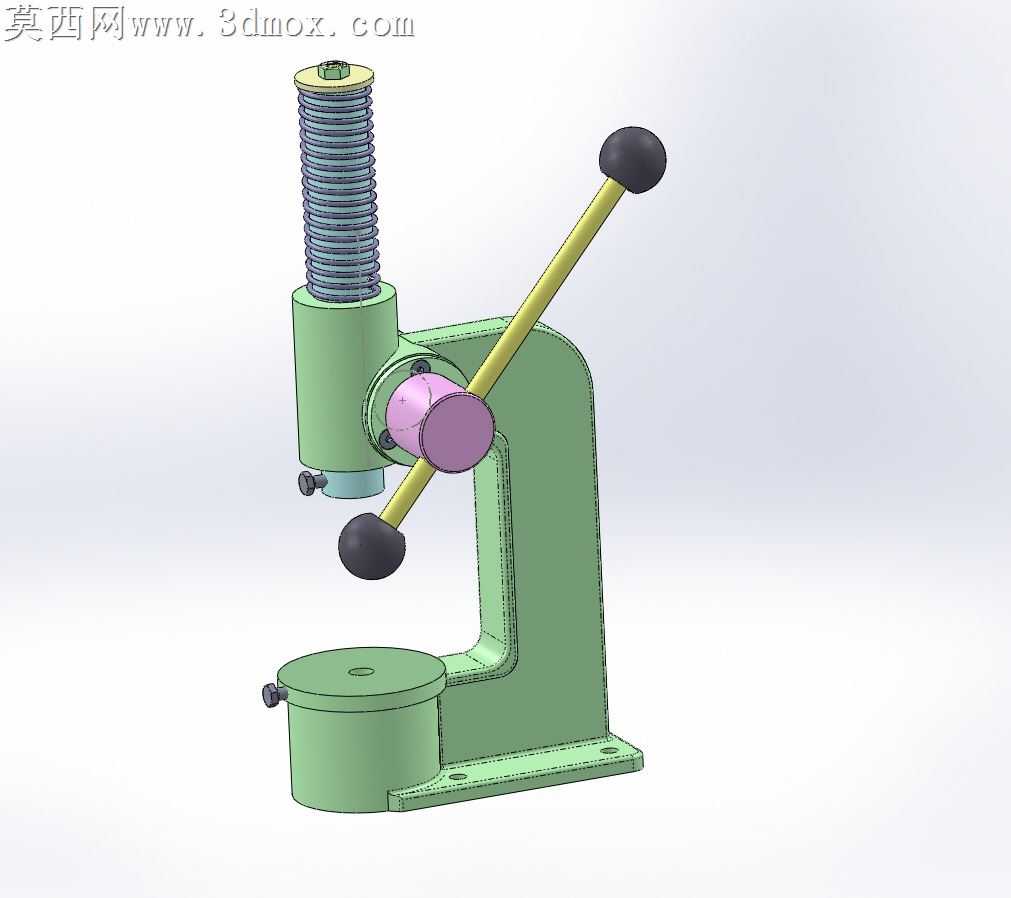

本作品为手动齿条压力机三维建模成果，建模过程中严格遵循机械设计规范，对设备各组成部件进行1:1等比例参数化构建，完整还原手动齿条压力机的全部结构细节。建模阶段首先完成C型立式机架的主体构建，机架采用一体式弯折承力结构，底部设置带安装孔的方形固定底座，上部延伸出竖直导向套筒与水平承力臂，建模时对机架的壁厚过渡、安装孔位、承力面的圆角处理都做了精准还原，保证结构的力学合理性。传动部分采用齿轮齿条啮合结构，建模时精准绘制齿轮的齿形参数、齿条的齿距与行程范围，将齿轮与操作手柄做同轴固定连接，手柄两端设置防滑球形握把，操作时扳动手柄即可带动齿轮转动，进而驱动齿条沿竖直导向套筒做上下直线运动，实现施压动作。施压端顶部设置复位弹簧，建模时还原弹簧的螺距、线径与预压缩状态，保证施压完成后齿条可自动回弹复位，底部设置可更换的压头与圆形工件工作台，工作台侧面设置锁紧旋钮，可根据加工需求调整工作台的固定位置。渲染阶段对不同部件赋予差异化材质：机架主体采用哑光绿色工业烤漆材质，还原小型工装设备的常规漆面质感；传动齿轮、齿条、锁紧旋钮等金属部件赋予银灰色金属材质，添加轻微的磨砂金属粗糙度，体现机加工零件的表面质感；手柄握把采用黑色哑光橡胶材质，复位弹簧采用亮面弹簧钢材质，压头与工作台表面做轻微的金属反光处理，通过材质区分清晰展现各部件的功能属性。结构设计上采用恒定待机模式，无外力作用时齿条在弹簧作用下保持在上位待机状态，设备整体结构紧凑，无需外接动力源，依靠手动操作即可在工件上产生稳定静压力，可用于小型零件的压装、冲孔、校直等轻载加工作业，建模过程中对各运动部件做了干涉检查，保证手柄转动、齿条升降、工作台调整的全行程无结构干涉，各连接部位的装配关系完全符合实际机械装配逻辑，可直接用于结构展示、原理教学以及后续的工程图导出加工。
