在金属切削加工场景里,麻花钻是孔加工工序里应用覆盖最广的切削刀具,不管是普通台式钻床、立式加工中心、摇臂钻床,还是手持电钻、磁力钻这类便携钻孔设备,都能见到这类刀具的身影,日常生产里绝大多数直径13mm以内的实体材料钻孔作业,基本都依靠标准麻花钻完成,覆盖从普通碳素结构钢、合金结构钢到有色金属、工程塑料等多种被加工材料的粗加工、半精加工钻孔需求。

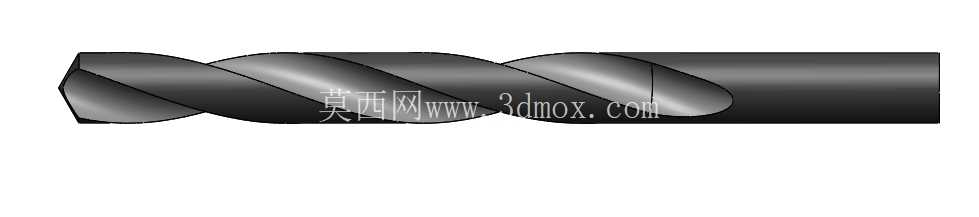

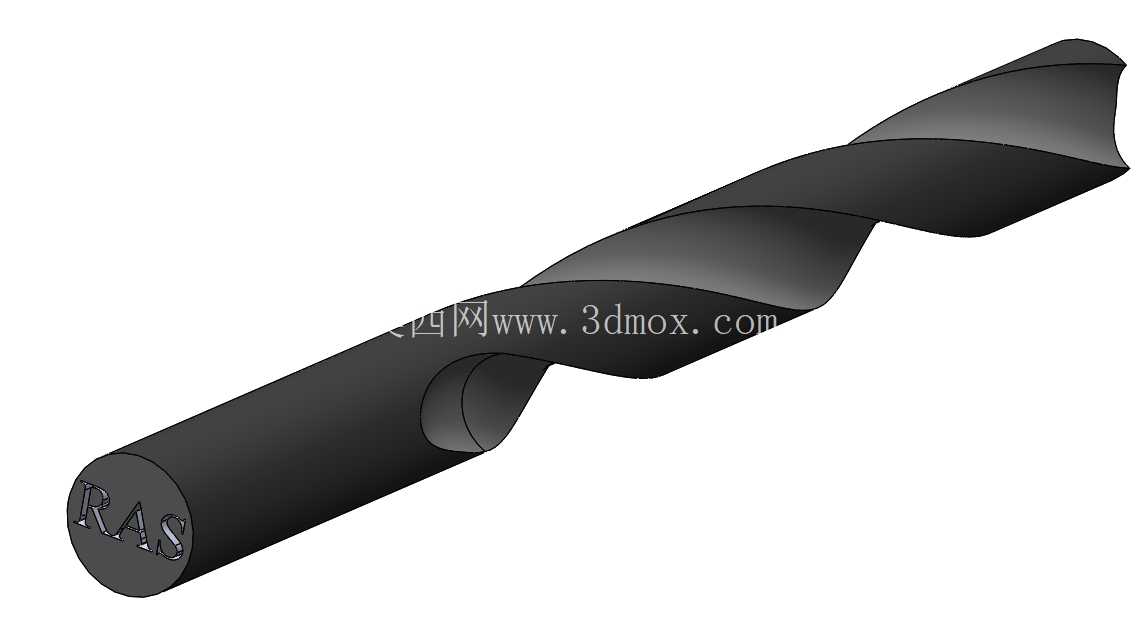

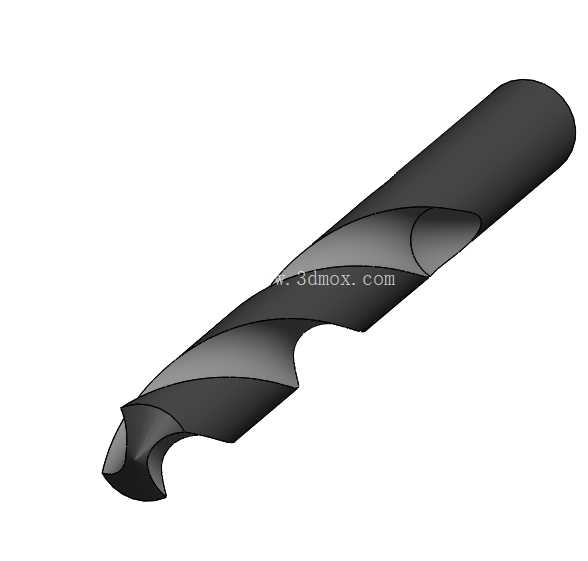

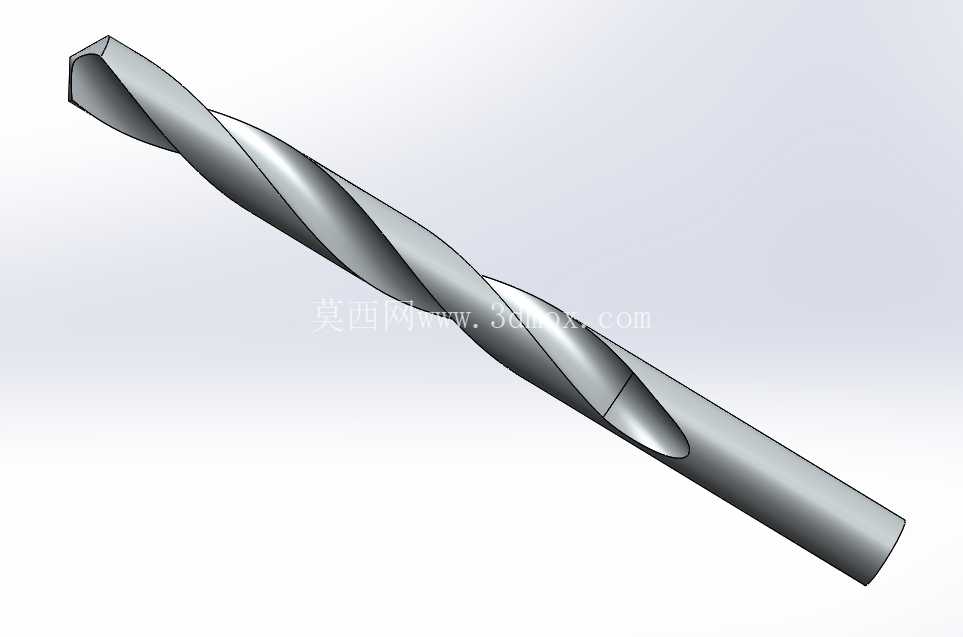

这个模型还原的是标准直柄麻花钻的完整结构,从切削端到装夹柄部的几何特征都做了精准复现:两条螺旋排屑槽沿着钻体轴线均匀扭转,槽型的螺旋角、槽宽比例、刃背厚度都严格遵循通用麻花钻的设计规范,切削端的横刃、主切削刃、副切削刃、刃带等关键结构都做了清晰的几何表达,没有做简化处理,能直观看到主切削刃的顶角角度、后角的倾斜趋势,以及刃带部分的圆柱导向结构,这些细节都是实际钻孔作业里影响排屑顺畅度、钻孔精度、刀具寿命的核心要素。

从设计逻辑上看,这类直柄麻花钻的结构是经过上百年工业应用迭代形成的成熟方案:螺旋槽的存在一方面是为了在钻孔过程中给切屑提供向外排出的导流通道,避免切屑堵塞在孔内刮伤已加工孔壁,甚至造成钻头扭断;另一方面螺旋槽的曲面自然形成了主切削刃的前角,从钻芯位置到外圆处前角逐渐增大,适配不同位置的切削受力状态,钻芯厚度从切削端向柄部逐渐递增,是为了提升钻体整体的抗扭刚性,避免深孔加工时钻头出现弯曲偏斜,保证钻孔的直线度。直柄结构的设计适配通用钻夹头的装夹需求,不需要配套专用的锥套就能在绝大多数常规钻孔设备上装夹使用,装夹时只要保证柄部夹持长度足够、钻体与主轴回转轴线同轴,就能获得稳定的加工状态。

在实际生产应用中,这类钻头的选型需要匹配加工场景的具体要求:比如加工普通钢材时会选用高速钢材质的标准麻花钻,搭配合适的切削线速度和进给量;加工硬度更高的合金钢或者不锈钢时,会选用硬质合金材质或者带涂层的同款结构钻头,调整螺旋角和顶角参数来优化切削性能。模型里还原的刃带结构,除了承担钻孔过程中的导向作用,还能减少钻体和孔壁之间的摩擦面积,降低钻孔时的切削热累积,同时保证加工出的孔的直径尺寸稳定,不会出现锥度、失圆等问题。横刃部分的结构是麻花钻设计里的关键,标准麻花钻的横刃会产生较大的轴向抗力,实际修磨时经常会对横刃进行修磨来减小进给力,模型里的横刃几何形态能帮助设计人员直观理解横刃角度和轴向受力的对应关系,为刀具修磨、非标刀具改型提供参考。

从安装边界来看,直柄麻花钻的装夹不需要额外的过渡附件,只要钻夹头的夹持范围覆盖钻头柄部直径,就能完成装夹,装夹时需要注意钻体伸出夹头的长度要根据钻孔深度调整,在保证排屑空间足够的前提下尽量缩短伸出长度,提升钻削过程的刚性,避免钻孔时出现振刀、孔径扩大的问题。对于结构设计人员来说,这个模型可以用来做钻孔工序的工装模拟、装配干涉检查,比如在设计夹具时验证钻头和夹具定位元件的空间间隙,避免加工过程中出现碰撞;也可以作为切削教学的演示模型,帮助初学者直观理解麻花钻的各个切削角度和结构功能,比二维图纸的表达更直观清晰。在做加工工艺仿真时,精准的钻头模型能帮助工艺人员更准确地模拟钻削过程中的材料去除路径,预判排屑可能出现的问题,提前调整工艺参数,减少实际试切的次数,降低工艺验证的成本。
