带面板组件的太阳能电池板安装支撑结构

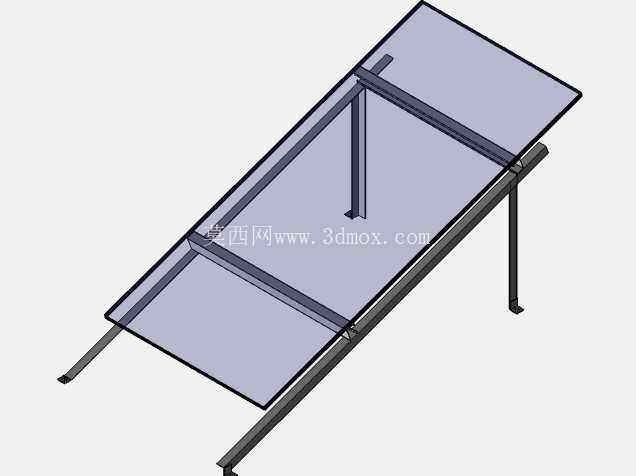

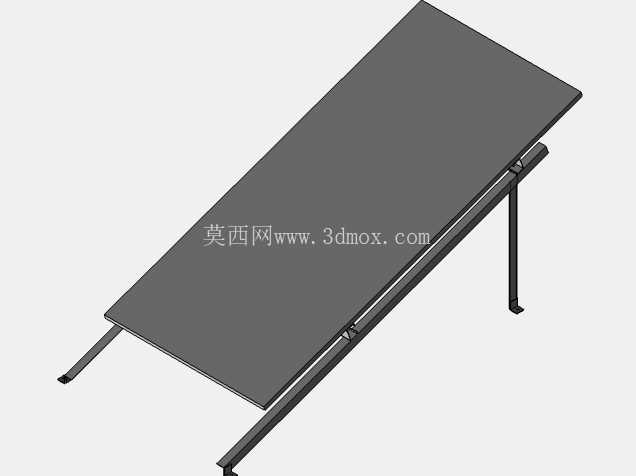

这套太阳能电池板安装支撑结构，核心服务于分布式光伏的落地部署场景，不管是工商业厂区的屋面平铺、郊野离网电站的地面架设，还是民用建筑的露台光伏改造，都能适配对应的安装需求。整套结构包含电池板承载面板与支撑框架两大部分，面板部分直接与光伏组件背面贴合，承担荷载传递的作用，支撑框架则负责将整套光伏组件的荷载传导至安装基面，同时保证长期户外使用下的结构稳定性。

从实际工程落地的角度看，这类安装结构首先要解决的是户外耐候性与安装便捷性的平衡，设计时没有采用复杂的异形构件，全部采用标准截面的型材拼接，减少现场非标加工的工作量，普通安装人员借助常规五金工具就能完成组装，不需要配备专用的工装设备。支撑腿的角度做了可调设计，能够根据项目所在地的纬度调整光伏面板的倾斜角度，最大化接收太阳辐射量，同时支撑腿底部设置了可调脚垫，在不平整的地面或者屋面找坡层上，也能快速调平面板，避免组件因为长期受力不均出现隐裂问题。

结构的受力逻辑做了针对性优化，面板背部的加强筋沿着风荷载、雪荷载的主要传导方向布置，在极端大风或者冬季积雪的工况下，荷载能够顺着加强筋快速传递到两侧的主支撑梁，再通过斜撑构件分散到各个支撑腿，最终传递到安装基面，不会出现局部应力集中导致的框架变形。面板与支撑框架的连接采用嵌入式卡扣加紧固件的双重固定方式，既能够保证安装时的定位精度，避免组件安装错位，也能在长期户外风振作用下防止连接松动，减少后期运维的紧固工作量。

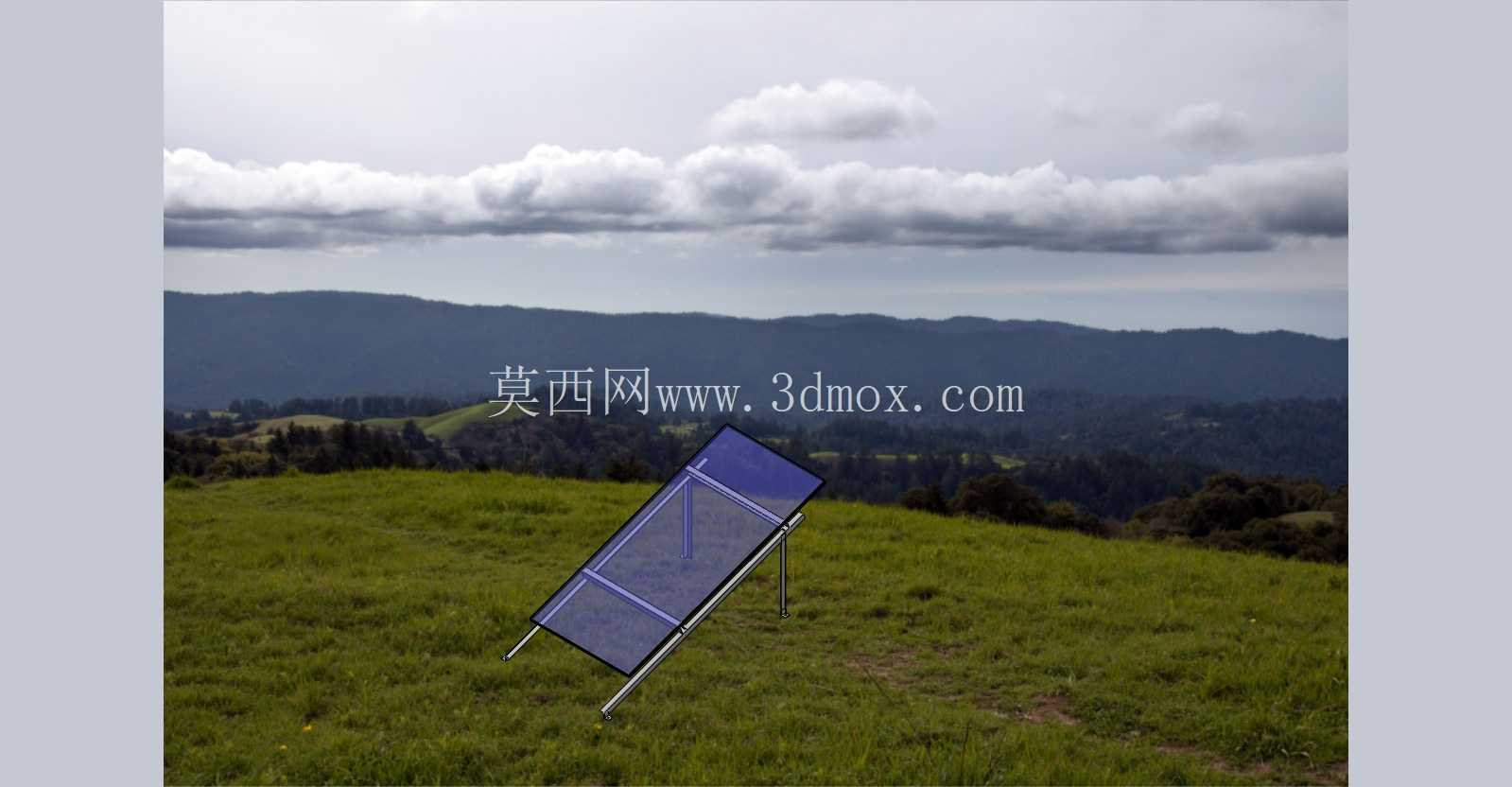

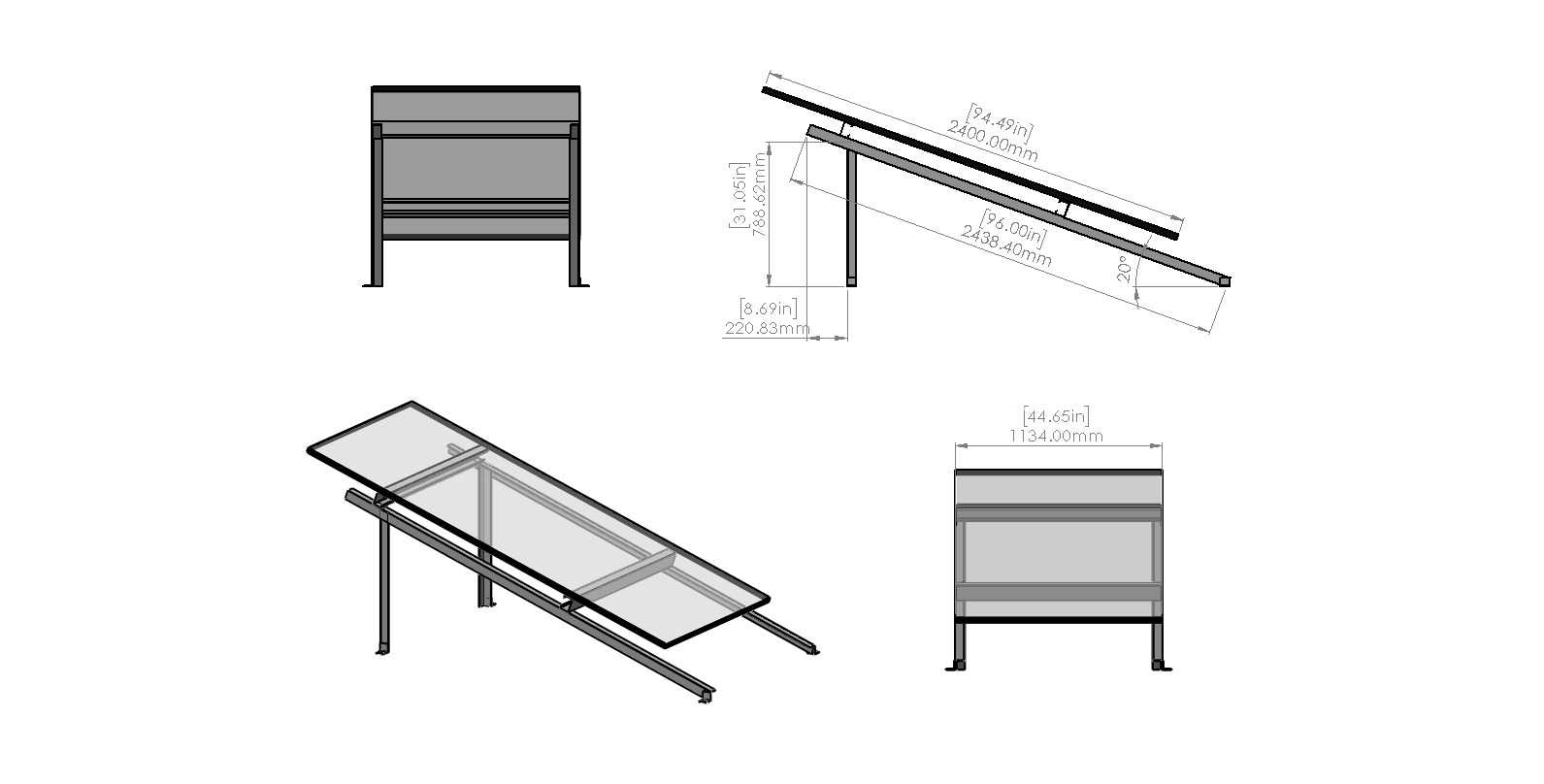

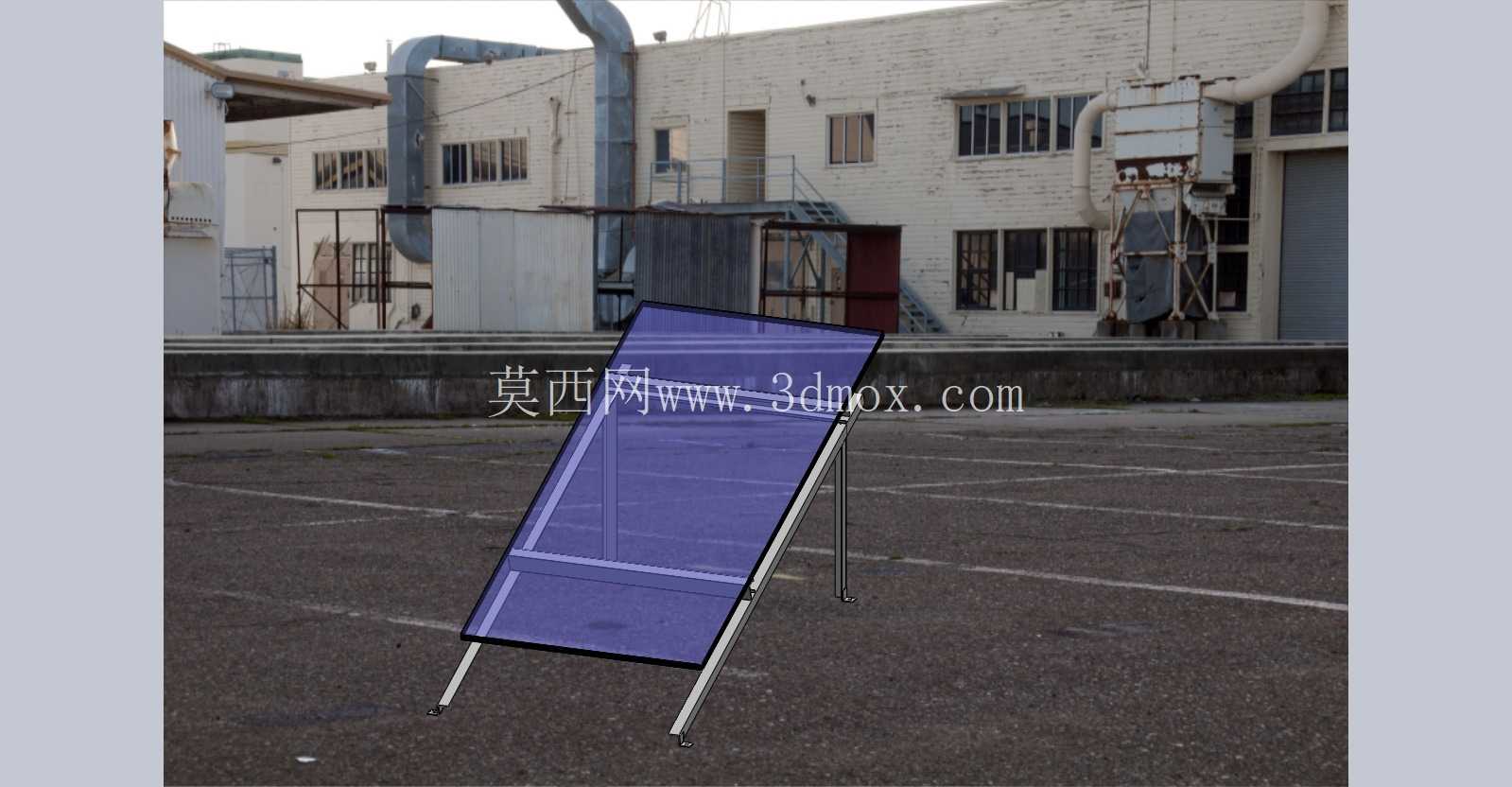

安装边界方面，整套结构的横向跨度适配常规尺寸的晶硅光伏组件，纵向支撑高度可以根据安装场景调整，地面安装时可以抬高组件底部距离地面的高度，避免地面积水、杂草遮挡组件，同时预留出组件背部的通风间隙，降低光伏组件的工作温度，提升发电效率；屋面安装时可以缩短支撑腿长度，降低整套结构的风阻，减少屋面的荷载负担。结构的所有连接节点都做了防腐蚀处理，金属构件之间的接触面设置绝缘垫片，避免不同金属接触出现电化学腐蚀，同时也能防止框架与光伏组件的铝边框之间形成导电通路，提升整套光伏系统的用电安全性。

在结构细节设计上，面板的边框预留了标准的组件安装孔位，能够兼容市面上主流尺寸的晶硅光伏组件，不需要额外打孔修改，支撑框架的斜撑角度经过力学验算，在保证结构刚度的前提下尽可能减少材料用量，控制整体的重量，降低运输与安装的成本。整套结构没有多余的装饰性构件，所有结构件都承担对应的受力功能，符合户外光伏设施的实用化设计要求，不管是用于临时的光伏测试平台搭建，还是永久性的分布式光伏电站建设，都能满足对应的结构强度与安装精度要求，设计时也考虑了后期组件更换的便利性，拆卸局部紧固件就能完成单块组件的更换，不需要拆解整套支撑结构，降低后期运维的难度。
