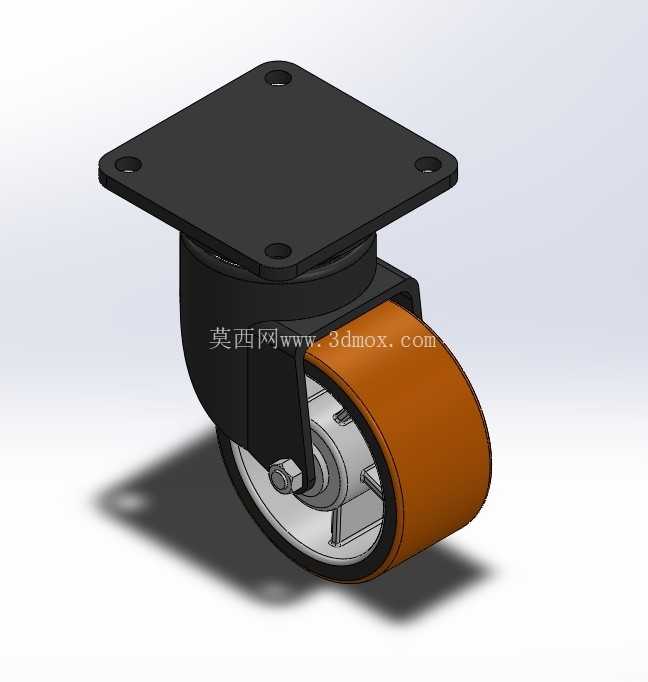

2英寸平板式重载万向脚轮结构设计

在各类工业移动设备、工装夹具、轻型输送机架、车间周转料架的设计过程中，底部行走支撑部件的选型往往直接决定了整套设备的移动顺畅度、负载稳定性以及长期使用的维护成本，这款2英寸规格的平板安装式万向脚轮，正是针对小空间安装场景下的中轻载移动需求设计的行走支撑部件。从实际应用场景来看，这类小尺寸万向脚轮常被用在电子车间的防静电周转车、小型自动化设备的移动机座、实验室仪器台架、商用展示柜以及轻型仓储货架的底部，相比大尺寸脚轮，它的安装高度更低，能在不额外抬升设备整体重心的前提下，提供灵活的转向移动能力，避免设备移动时出现重心过高侧翻的风险。

从功能特性上看，这款脚轮采用顶部方形法兰盘安装结构，法兰盘上预留四个对称分布的安装通孔，安装时可以直接通过螺栓与设备底部的安装面锁紧固定，不需要额外设计复杂的连接支架，安装对位难度低，连接强度可靠。转向结构采用内置回转支承的设计，轮架可以绕法兰盘中心做360度自由旋转，推行过程中可以灵活改变行进方向，即使在狭窄的车间通道内也能轻松调整设备位置，不会出现转向卡滞的问题。滚轮部分采用聚氨酯材质轮面搭配金属轮毂的结构，聚氨酯轮面的硬度适中，既具备足够的承重能力，又能在环氧地坪、瓷砖地面、水磨石地面等常见工业地面上行走时不会划伤地面，同时滚动阻力小，推行时噪音低，金属轮毂则可以提升滚轮整体的结构强度，避免长期负载下滚轮出现变形开裂的问题。轮轴部分采用金属销轴配合衬套的结构，转动间隙控制合理，长期使用不会出现轮体晃动的问题，销轴两端做了防脱限位设计，避免设备推行过程中轮轴脱出引发安全事故。

在设计思路上，这款脚轮的建模过程严格遵循实际加工装配的公差要求，首先确定顶部安装法兰的尺寸边界，四个安装孔的孔位间距按照通用脚轮安装的标准规格设定，保证用户在替换同规格脚轮时不需要重新在设备底部打孔，具备良好的互换性。安装法兰的厚度根据额定负载做了对应加强，避免负载过大时法兰盘出现弯折变形。转向回转部分的结构设计预留了足够的转动间隙，保证轮架转向时不会和法兰盘边缘发生摩擦干涉，同时内置的回转支撑结构做了密封设计，能阻挡车间内的灰尘、碎屑进入转动间隙，延长转向结构的使用寿命。轮架部分采用加厚钢板冲压成型的结构，整体做了发黑防锈处理，焊接位置做了应力消除处理，避免长期负载下轮架出现开焊变形的问题。滚轮的宽度和直径匹配2英寸规格的负载要求，轮面的弧度经过优化，滚动时和地面的接触面积控制在合理范围，既保证足够的摩擦力避免打滑，又不会因为接触面积过大导致滚动阻力升高。

从安装边界尺寸来看，这款脚轮的整体安装高度控制在较低范围，顶部法兰盘的外形尺寸适配常规的小型设备底部安装空间，四个安装孔的中心距符合行业通用的安装标准，用户在选型时只需要确认安装面的螺栓孔位和整体负载要求即可直接选用，不需要额外做结构修改。轮体旋转时的最大回转半径经过精确核算，安装时只需要在设备底部预留对应半径的空间，就可以保证脚轮360度转向时不会和设备底部的其他结构件发生碰撞。轮面的宽度设计兼顾了负载能力和转向灵活性，不会因为轮面过宽导致转向时阻力过大，也不会因为轮面过窄导致单位面积压力过大损伤地面。在实际建模过程中，每个零部件的装配关系都按照实际生产的装配顺序搭建，包括法兰盘和回转支架的连接、回转支架和轮架的配合、滚轮和轮轴的装配、轮轴的防脱结构都做了完整的还原，结构工程师可以直接参考这个模型进行设备底部的安装位设计，也可以根据实际的负载需求对局部结构做加强调整，比如更换更高强度的轮轴、调整轮面材质来适配不同的使用环境，比如在有油污的场景下可以更换耐油橡胶轮面，在防静电场景下可以更换防静电聚氨酯轮面，不需要对整体安装结构做改动就能适配不同的使用需求。这类小尺寸万向脚轮虽然是设备上的小型零部件，但在设计阶段如果忽略了安装尺寸、回转半径、负载能力的匹配，往往会在设备组装完成后出现转向卡滞、安装干涉、负载不足轮体变形等问题，直接影响整套设备的使用体验，精准的三维模型能帮助结构工程师在设计阶段就完成所有干涉检查和尺寸匹配，减少后续打样修改的次数，缩短设备的研发周期。
