双页六孔平开合页结构设计方案

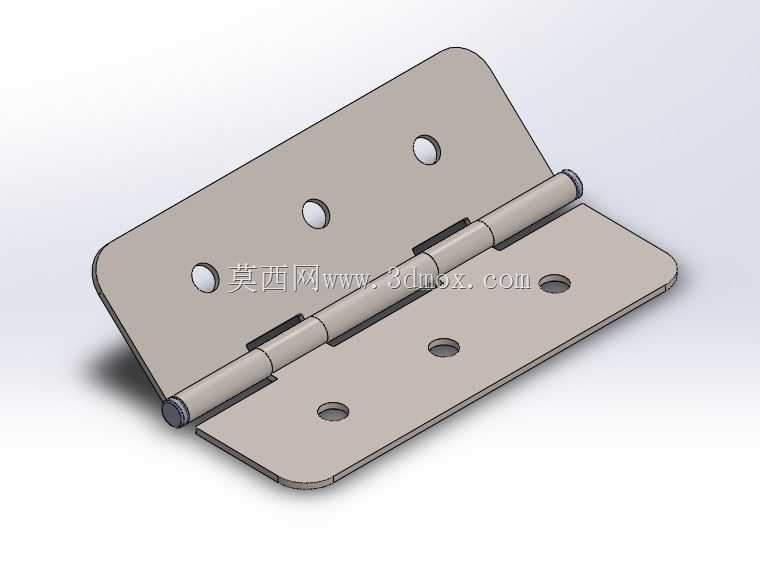

　　日常做设备护罩、小型机柜、工业箱门的结构设计时，铰接部件的选型和建模是绕不开的环节，这款双页平开合页的结构设计，完全围绕常规工业场景的安装需求做了参数匹配，没有多余的花哨结构，所有尺寸边界都贴合现场安装的实际公差要求。先从安装边界说起，两个页片分别对应固定侧和活动侧的安装面，每个页片上预留三个沉头安装孔，孔位沿页片长度方向等距排布，沉头深度完全适配常规十字沉头螺丝的头部尺寸，安装后螺丝端面不会突出页片表面，避免活动侧开合时与固定侧安装面产生刮擦干涉。页片的厚度做了等厚处理，边缘做了小半径圆角去毛刺，既避免安装时割伤操作人员，也不会因为锐边导致漆面、喷塑层在边角处堆积过厚影响装配贴合度。

　　中间的铰接轴采用通长卷边结构，两个页片的卷边段交替排布，轴体穿入后两端做了铆压封边处理，不会在长期开合过程中出现轴体窜动脱出的问题，卷边的配合间隙控制在合理范围，既保证开合转动时无卡滞，也不会因为间隙过大导致活动页片出现径向晃动，影响门体、护罩的安装对位精度。从应用场景来看，这类合页的适配范围很广，不管是小型电气控制柜的侧门、设备外围的安全防护挡板，还是工业储物箱体的箱盖、轻型工装的活动翻盖，都可以用这类结构的合页做铰接连接，它的承载能力匹配常规轻型活动件的重量需求，开合角度可以达到180度完全展开，满足大部分场景下的活动件全开需求，不会因为开合角度不足导致设备维护、物料取放时出现操作干涉。

　　设计过程中特意做了安装容错处理，安装孔的孔径比适配螺丝的公称直径大0.2mm，现场安装时可以小范围调整页片的固定位置，抵消安装面的焊接、拼接公差，不会因为孔位完全卡死导致装配时需要重新扩孔。页片与卷边的衔接处做了圆弧过渡，没有应力集中的直角结构，长期反复开合过程中，衔接位置不会因为应力集中出现断裂变形，提升部件的整体使用寿命。很多新手建模时容易忽略合页开合的干涉检查，这款模型在设计阶段就做了全行程的运动仿真验证，两个页片在0到180度的开合全过程中，页片边缘、卷边位置都不会出现互相剐蹭的情况，转动阻尼均匀，不会出现某一段角度卡滞的问题。另外页片的安装面做了平面度公差约束，固定后页片与安装面可以完全贴合，不会出现局部翘起导致固定螺丝受力不均、长期使用后螺丝松动的问题。对于做结构设计的从业者来说，这类标准合页的模型不需要每次从零开始绘制，直接调用后可以根据实际使用场景调整页片长度、厚度、孔位间距等参数，快速适配不同的安装需求，比如用在更薄的箱门上时，可以等比例缩减页片厚度，调整沉头孔深度适配更短的固定螺丝；如果需要承载稍重的活动件，可以适当加大铰接轴的直径，增加卷边的接触长度，提升整体承载能力。

　　还要注意的是，这类合页安装时需要保证两个页片的铰接轴同轴，现场装配时可以先将合页与活动件固定，再对齐固定侧的安装位，轻拧螺丝后多次开合活动件确认转动顺畅，再完全拧紧所有固定螺丝，避免因为安装错位导致合页转动卡滞、加速磨损。模型的所有结构细节都还原了实际五金件的加工工艺，卷边的接缝位置、沉头孔的锥度、轴端的铆压结构都和实物一致，导入装配体后不需要额外做结构修正，直接配合对应的安装面、螺丝模型就可以完成整体装配，出工程图时也可以直接提取合页的安装孔位、外形尺寸，用来指导现场的安装孔加工，不需要反复核对实物参数。
