皮带式棘轮拉紧锁固机械结构

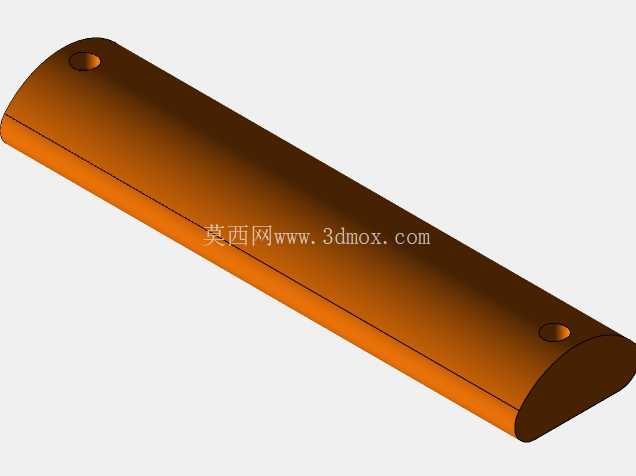

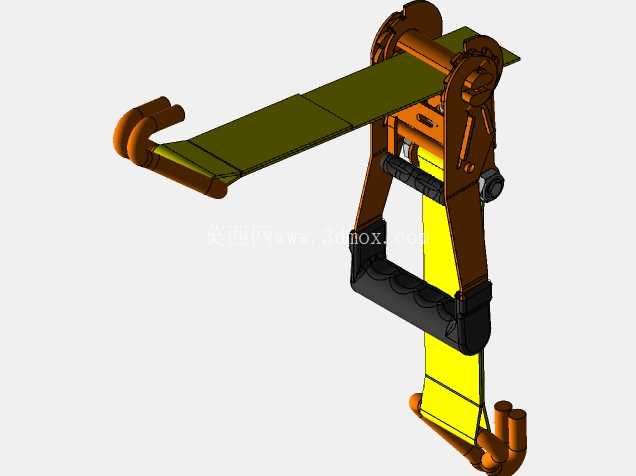

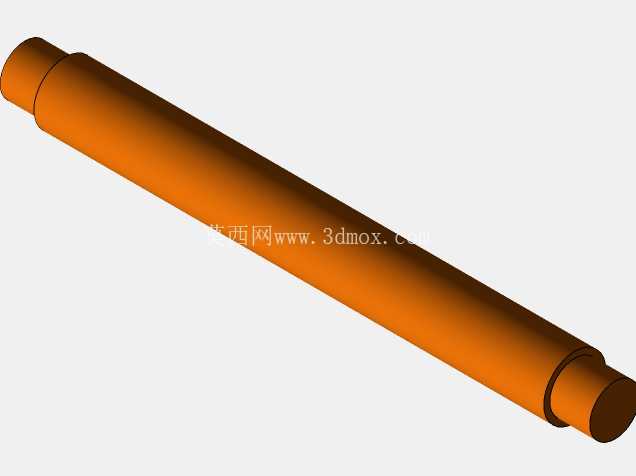

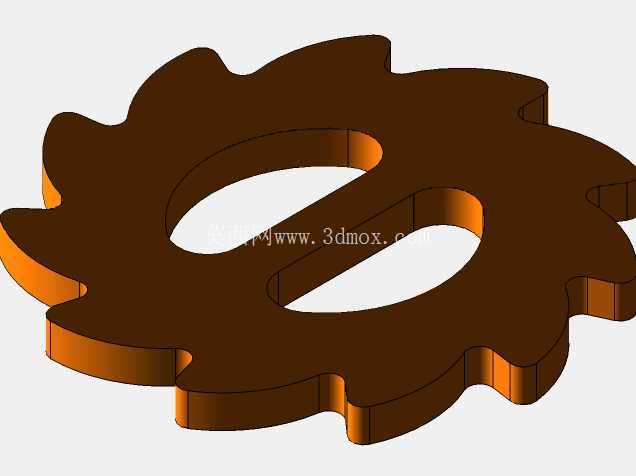

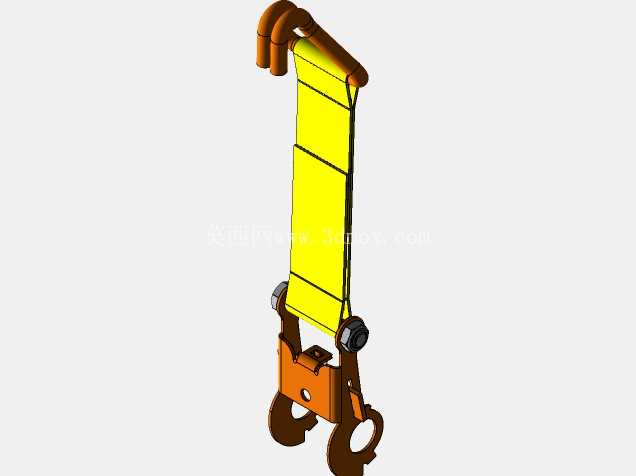

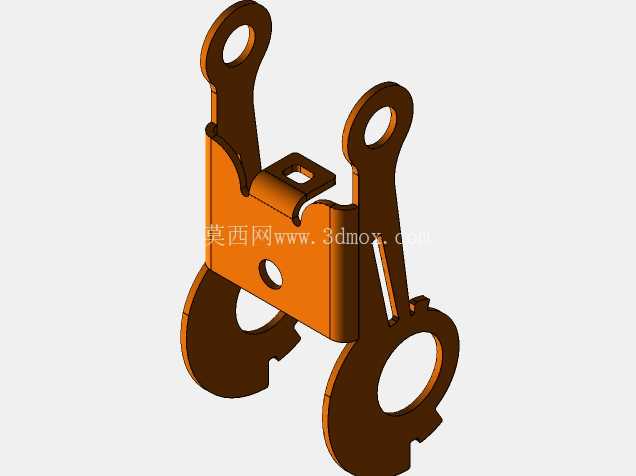

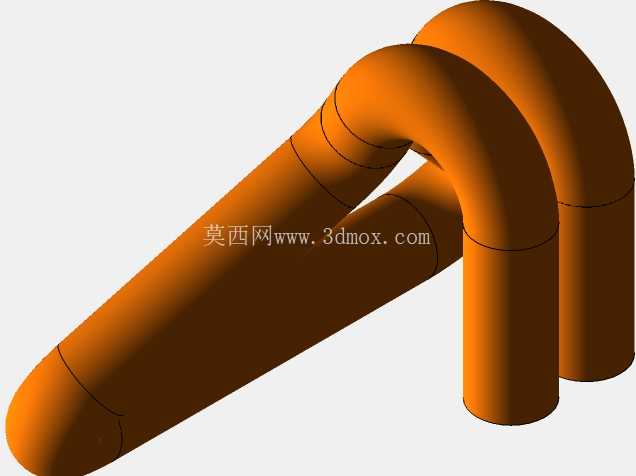

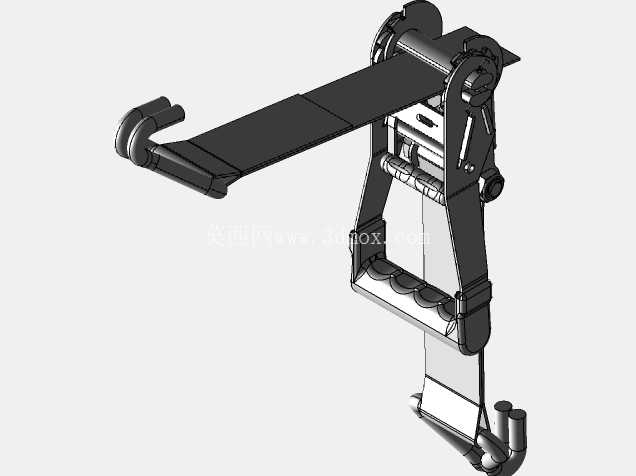

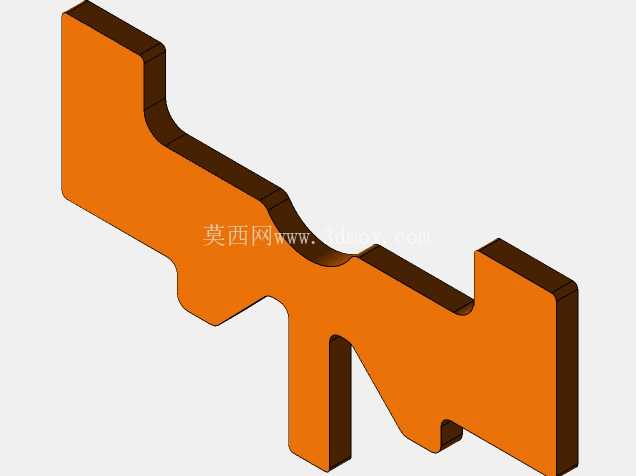

　　在货物转运、重型部件临时固定、车载货物捆扎这类需要持续提供张紧拉力的作业场景里，棘轮拉紧结构是兼顾操作便捷性与锁止可靠性的核心功能部件，这款皮带棘轮拉紧装置的设计，完全围绕实际工况里的受力需求与操作逻辑展开。从结构布局来看，装置的核心受力框架采用双侧立式支撑板结构，上端集成棘轮棘爪锁止组件，作为整个拉力传递的核心承载点，支撑板的折弯角度与安装孔位经过受力校核，能够承受额定拉力下的弯矩作用，避免长期受载出现结构变形。中间的织带卷轴直接与棘轮同轴连接，卷轴表面做了防滑滚花处理，防止高强度编织皮带在收卷过程中出现打滑移位，卷轴两端的衬套采用自润滑材质，减少反复操作过程中的转动阻力，同时避免金属部件直接摩擦产生的磨屑卡滞棘爪啮合。下端的皮带导向结构做了圆弧过渡处理，避免皮带在张紧过程中出现直角弯折，降低编织纤维的折损概率，延长皮带的实际使用寿命，导向架两侧的限位凸台能够约束皮带的横向位移，防止皮带在受拉过程中偏出卷轴造成受力不均。前端的挂钩组件采用一体锻造结构，挂钩开口处做了防脱挡边设计，挂接完成后挡边自动复位，避免作业过程中挂钩从挂点滑脱，挂钩与主体框架的连接采用铰接结构，能够自适应不同角度的挂接需求，避免连接部位出现附加弯矩。

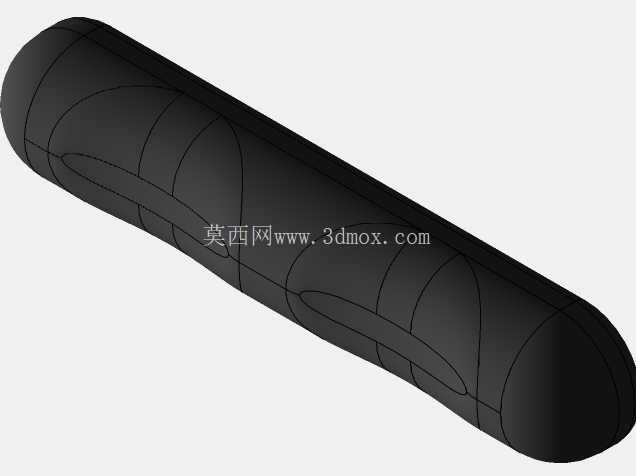

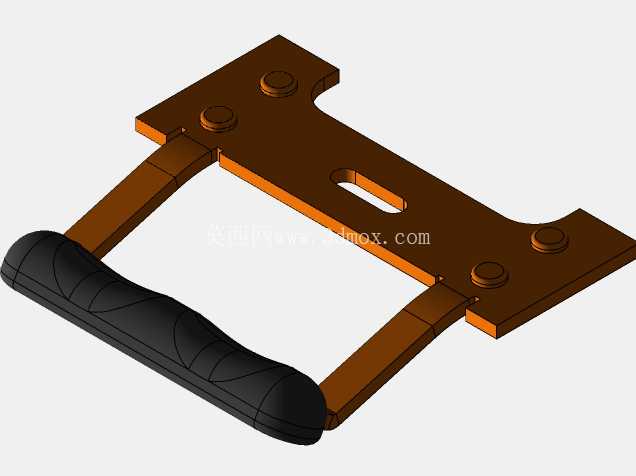

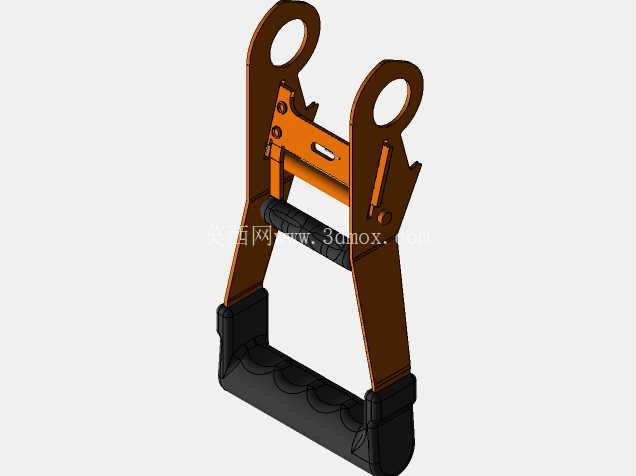

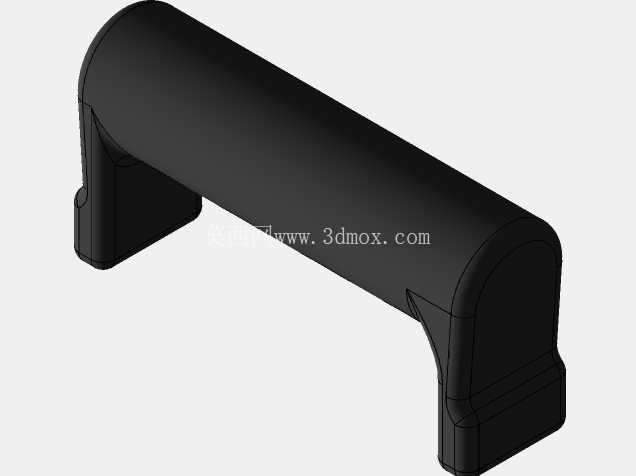

　　操作手柄的长度按照人体工程学设计，握持部位做了防滑纹理处理，单次扳动手柄能够带动棘轮转动一个固定齿距，逐步收卷皮带实现张紧，棘爪的啮合角度经过反复优化，既能够保证受载状态下不会出现倒转松脱，又能在需要释放拉力时，通过扳动解锁拨片快速脱离啮合，实现皮带的快速松脱。从安装边界来看，整个装置在完全收卷状态下的纵向尺寸适配常规货运捆扎的操作空间，横向宽度不会超出标准货厢的绑带挂点间距，挂钩的开口尺寸能够适配常见的货车边钩、货架挂耳等挂接结构，不需要额外制作转接件即可直接投入使用。

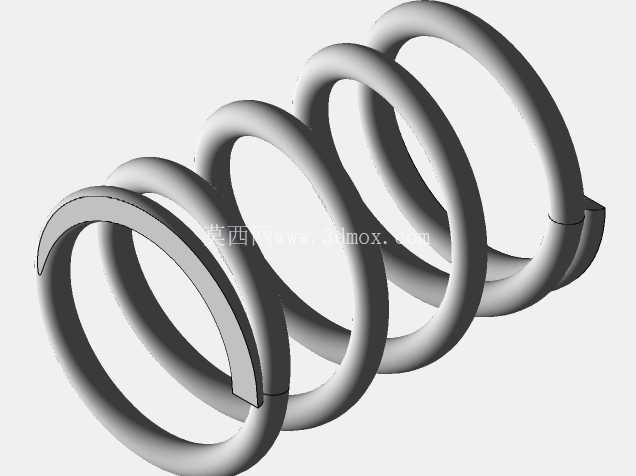

　　在实际使用过程中，这类拉紧装置不需要额外的动力源，完全依靠手动操作即可实现数吨级的张紧力，锁止状态下依靠棘轮棘爪的机械啮合维持拉力，不会因为长时间受载出现应力松弛导致绑带松动，相比传统的绳索捆扎，张紧力可控、操作效率更高，而且不会出现绳索打结后难以拆解的问题。设计过程中针对棘爪的复位弹簧做了疲劳寿命校核，弹簧的预紧力既能够保证棘爪始终贴合棘轮齿面，不会因为作业过程中的振动出现跳齿，又不会因为弹簧力过大导致扳动手柄的操作阻力过高，影响作业效率。所有金属承载部件的表面都做了防锈处理，能够适应户外作业、潮湿仓储等复杂工况，不会因为短期的雨淋或者环境湿度变化出现锈蚀卡滞。

　　皮带采用高强度聚酯纤维编织材质，宽度与厚度匹配卷轴的容纳尺寸，额定破断拉力与金属框架的承载能力相匹配，避免出现部件强度不匹配导致的局部失效。整个结构没有冗余的零部件，所有部件都服务于张紧、锁止、释放三个核心功能，拆解维护十分便捷，日常使用只需要定期在转动铰接点加注少量润滑脂，清除棘轮齿面夹杂的泥沙杂物即可长期保持可靠的工作状态，在物流运输、重型设备移位固定、户外临时搭建的缆风绳张紧等场景下都能稳定发挥作用。
