商用室内跑台健身器材结构设计

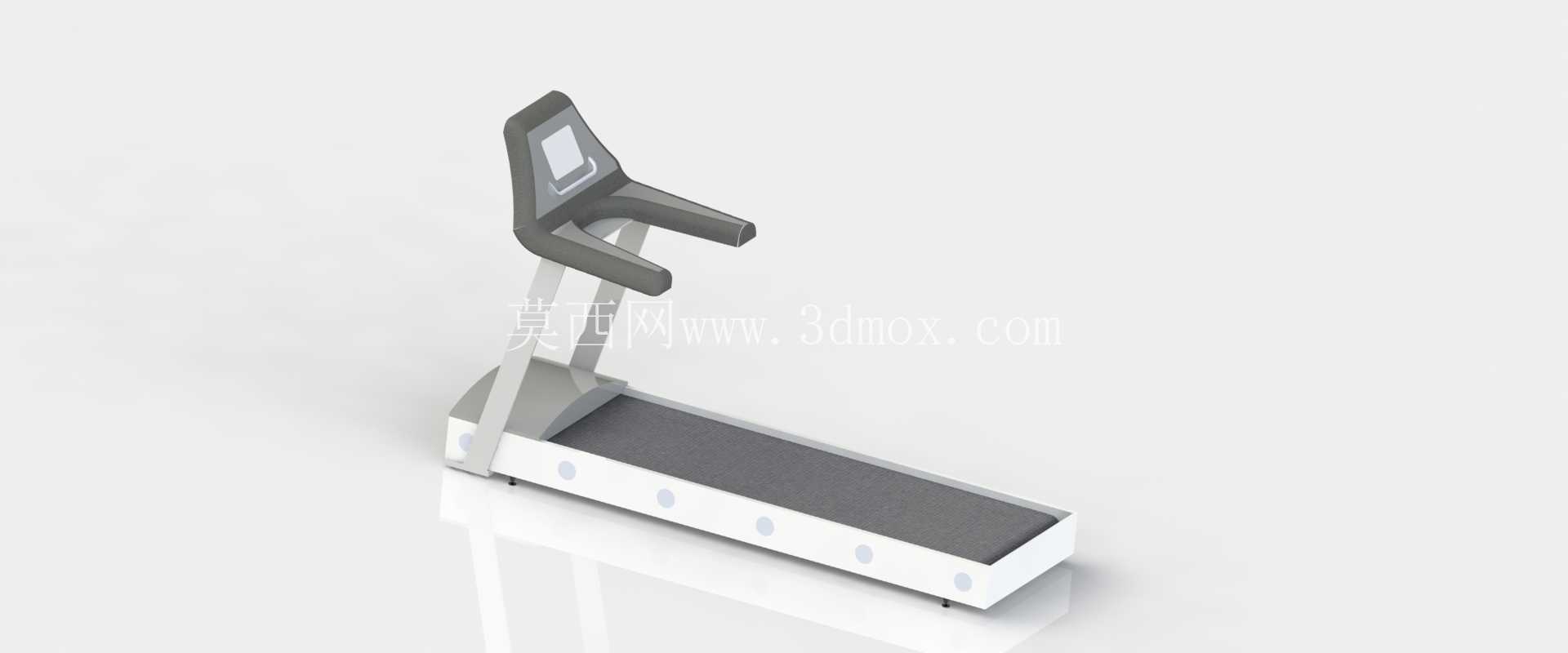

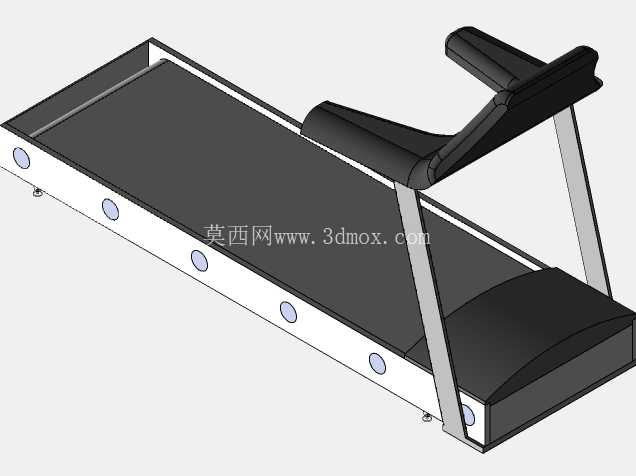

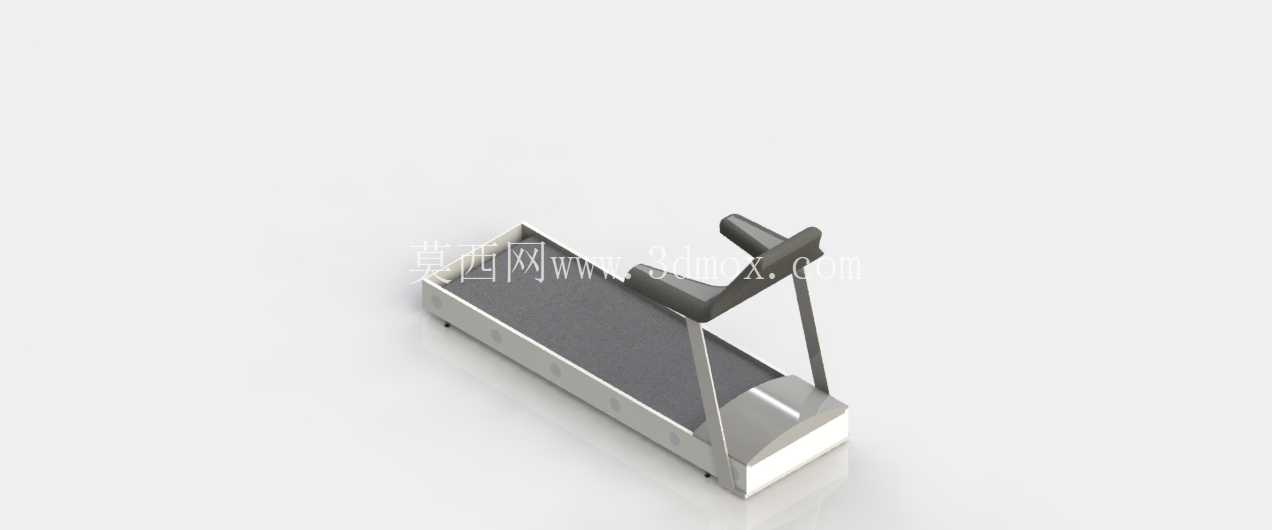

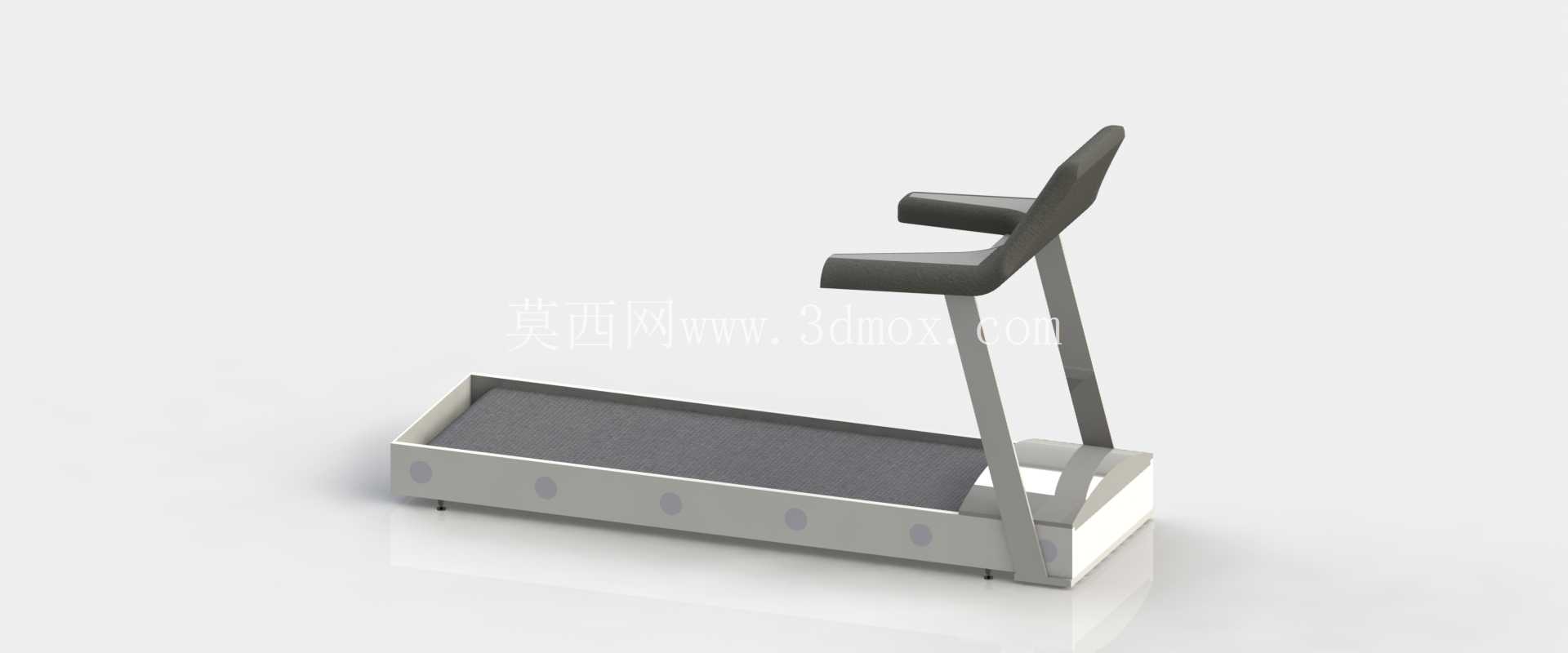

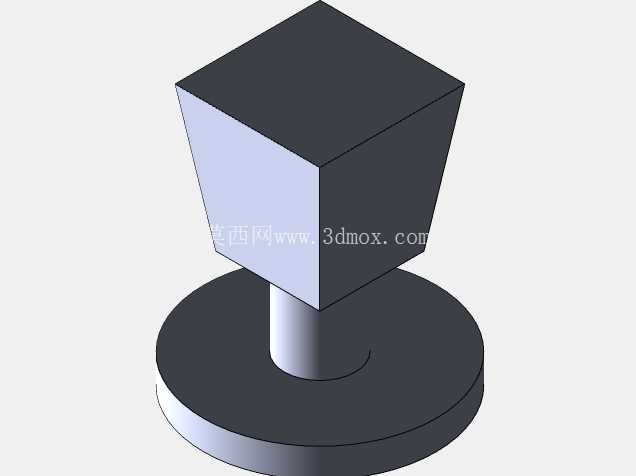

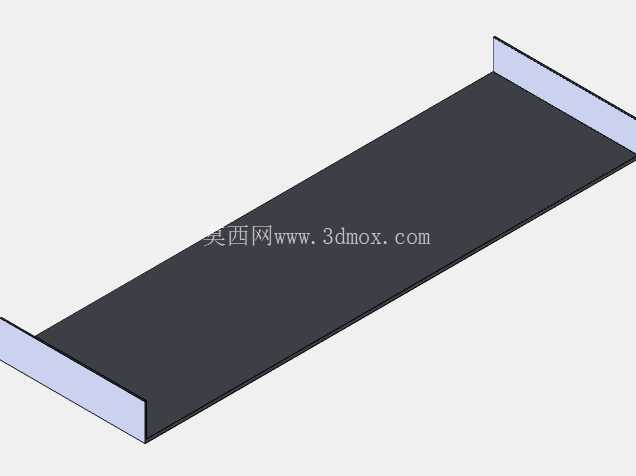

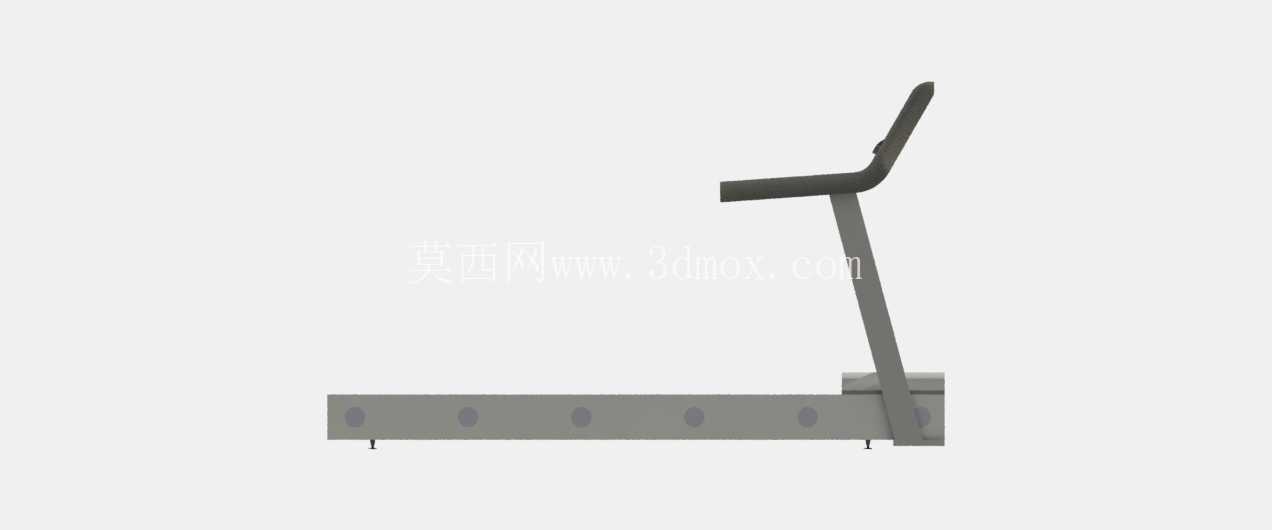

　　本次呈现的跑台三维结构，核心面向商用健身场馆、企事业单位员工活动区、社区公共健身空间的室内有氧训练场景，区别于家用轻量化机型，整体结构承载冗余量按照日均12小时连续使用工况做预留，跑带有效运行宽度控制在520mm区间，整机落地安装边界为长1850mm、宽820mm，前端立柱顶端操控台距地面高度1380mm，安装时仅需预留后侧400mm、左右两侧各200mm的安全检修间隙，无需额外做地面预埋固定，依靠底部6个可调减震支脚即可完成水平调平，适配绝大多数平整的室内地砖、地胶铺装地面。从结构设计逻辑来看，整机采用分体式模块化搭建思路，底部跑台框架为矩形钢管焊接成型的承载基体，前后端分别设置主动滚轴与从动张紧滚轴，滚轴两端采用带座深沟球轴承支撑，主动滚轴通过多楔带与下部驱动单元连接，跑带下方铺设高密度纤维跑板，跑板与框架之间设置6组柱状硅胶减震垫，能够将跑步过程中产生的垂直冲击力逐级衰减，避免硬冲击对使用者膝关节造成额外负荷，同时减少运行震动向地面传递，降低对下层空间的噪音干扰。

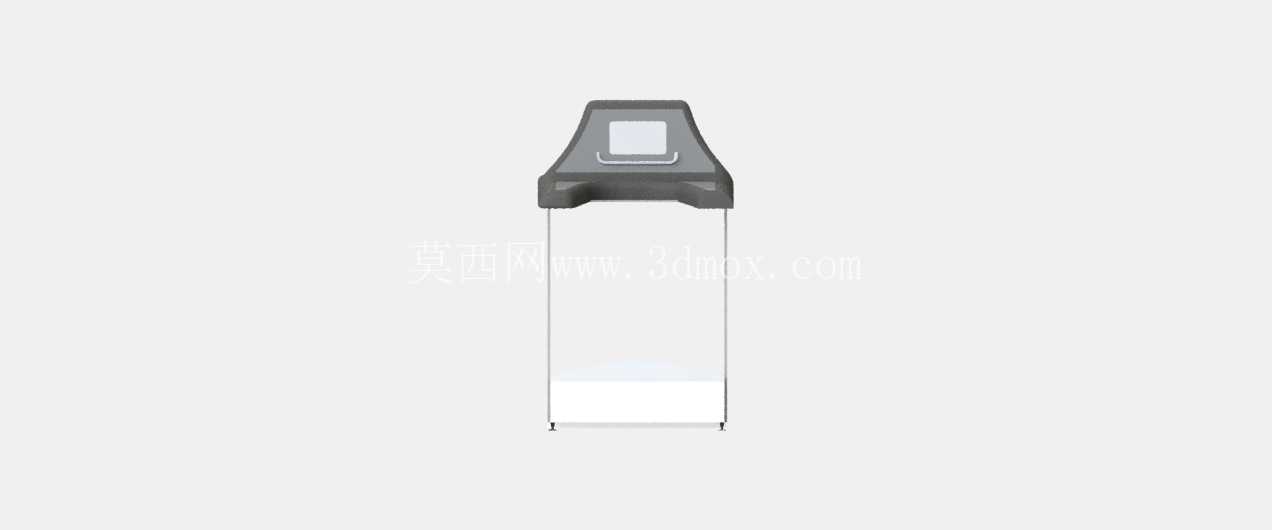

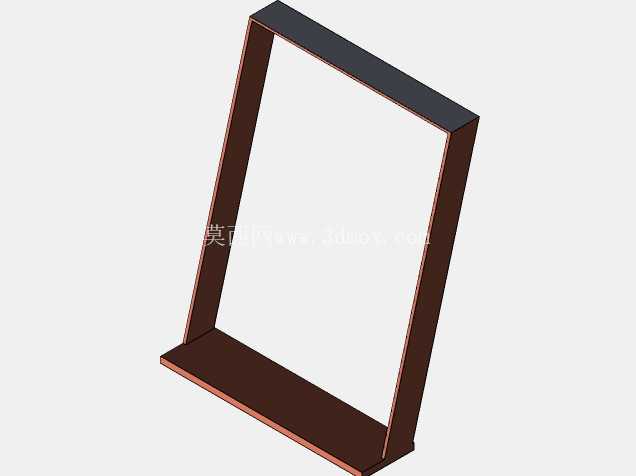

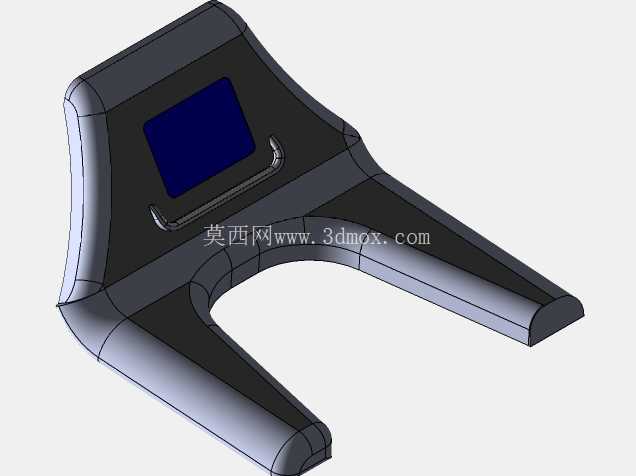

　　前端立柱部分采用矩形钢管折弯焊接成型，内部预留操控线路、心率检测线路的穿线空间，操控台向后倾斜12度设置，符合站立操作时的人体视线角度，两侧扶手采用圆弧过渡设计，表面包覆防滑橡塑材质，扶手内部集成手握式心率检测模块，使用者在运动过程中无需额外佩戴设备即可实时获取心率数据。跑台两侧设置一体化注塑成型的边条，边条表面做防滑纹理处理，宽度达到80mm，能够满足使用者上下跑台时的临时站立需求，边条与跑带之间预留3mm安全间隙，避免运行过程中跑带剐蹭边条产生额外阻力与异响。

　　从功能实现层面，该结构预留了坡度调节机构的安装空间，前端框架底部设置电动推杆安装位，可通过推杆伸缩实现跑台0-15度的坡度调节，适配走步、慢跑、快跑、爬坡训练等不同运动强度的使用需求；驱动单元采用下沉式安装布局，将电机固定在跑台框架前端下部位置，既降低了整机重心提升运行稳定性，也能够减少电机运行震动向操控台传递，避免操控台显示屏出现抖动。设计过程中对所有运动部件做了安全防护考量，跑带边缘全部隐藏在边条下方，多楔带传动区域设置全封闭金属防护罩，避免衣物、手指卷入传动结构造成安全隐患；所有钢结构焊接部位均做打磨圆角处理，外部覆盖喷塑层，不存在尖锐凸起边角；操控台边角全部做R30圆弧过渡，避免人员磕碰受伤。

　　整机的装配逻辑采用螺栓连接为主，所有框架拼接位置均采用8.8级高强度螺栓紧固，便于后期维护拆解，易损件如跑带、减震垫、轴承均采用行业通用规格，无需定制特殊配件即可完成更换，降低后期运维成本。在结构强度校核阶段，针对跑台框架做了150kg集中载荷的静力学仿真，框架最大变形量控制在0.8mm以内，完全满足大体重使用者的运动承载需求；滚轴部分做了动平衡校正，运行转速达到3000rpm时震动量控制在0.2mm/s以内，保证高速运行时的平稳性。
