CNC铣床用薄旋转刀片固定刀具支架

在柔性材料裁切加工的生产场景中，织物类材料的定长切割、修边工序长期存在刀片固定不稳、切割轨迹偏移的问题，尤其是配套CNC铣床完成自动化裁切作业时，刀具的装夹刚性直接决定了裁切边缘的整齐度与连续加工的良品率。这款刀具支架正是针对薄型旋转刀片的装夹需求开发，专门适配CNC铣床的主轴安装接口，解决了传统刀片装夹方式同轴度差、高速旋转时易产生径向跳动的痛点。

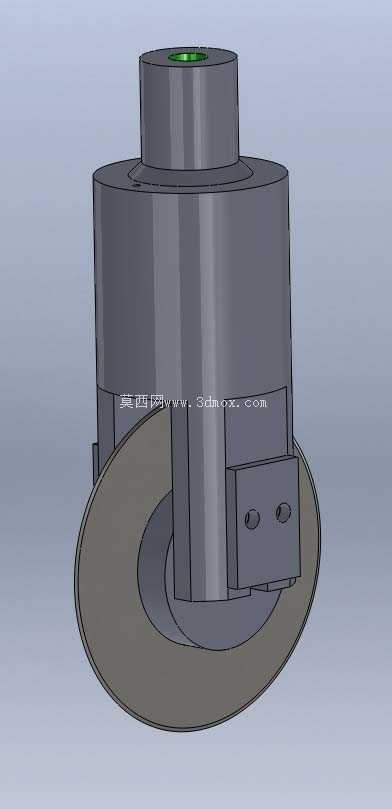

从实际功能特性来看，该支架采用同轴阶梯式结构设计，上部的圆柱装夹柄严格匹配铣床主轴的夹套内孔公差，安装时可直接插入标准弹簧夹头完成锁紧，无需额外制作过渡转接件，能有效缩短现场换型调试的时间。中部的圆柱主体为核心承载结构，壁厚经过受力核算，既保证刀片高速旋转时的结构刚性，避免切削受力产生形变，又控制了整体重量，降低主轴带动支架旋转时的动平衡校正难度。下部延伸出的刀片固定座采用侧向压紧结构，通过两个对称布置的锁紧螺钉将薄旋转刀片牢牢压合在定位端面上，定位端面的平面度控制在0.02mm以内，确保刀片安装后与支架回转轴线的垂直度满足裁切要求，不会出现刀片偏摆导致的织物切口毛边、斜口问题。

设计过程中优先考虑了现场安装的边界约束，支架上部装夹柄的直径适配常用的ER夹头规格，整体轴向长度经过测算，安装后刀片的工作位置刚好处于铣床工作台的有效加工行程范围内，不会出现超程碰撞防护挡板的问题。下部的刀片定位盘直径略大于旋转刀片的外径，一方面可以在刀片旋转时形成物理防护，避免操作人员误触高速旋转的刀片造成工伤，另一方面也能在裁切过程中对织物表面形成轻微压持，防止轻薄织物在切割受力时发生移位，保证裁切尺寸的精度。

从应用场景适配性来说，该支架不仅可以用于普通纺织面料的切割作业，更换对应规格的锁紧螺钉后，也可适配玻璃纤维布、碳纤维预浸料等工业柔性复合材料的裁切工序，支架的主体结构采用合金钢材质加工，经过调质处理后具备足够的耐磨性，长期使用不会因刀片压紧力的反复作用出现定位面凹陷、螺钉滑牙等问题。结构上没有复杂的异形曲面，常规的车削、铣削工序即可完成全部加工，加工成本可控，后期维护时仅需定期检查锁紧螺钉的预紧力、定位端面的清洁度即可，无需复杂的保养流程。

在安装调试环节，操作人员只需将支架装夹柄插入主轴夹头，打表校验支架下部定位端面的径向跳动值在允许范围内，再将旋转刀片贴合定位端面放置，均匀拧紧两个锁紧螺钉即可完成装夹，无需复杂的对刀操作。刀片更换时也无需拆卸整个支架，仅需松开下部的锁紧螺钉即可取下旧刀片更换新片，大幅减少了换刀辅助时间，适配批量连续加工的生产节奏。支架的整体结构没有冗余设计，所有尺寸都围绕刀片装夹、主轴适配、加工防护三个核心需求设定，没有多余的装饰性结构，完全服务于实际加工的功能需求，能够在长时间连续运转的工况下保持稳定的装夹精度，避免因支架故障导致的加工中断。
