五杯式LED反光杯结构设计方案

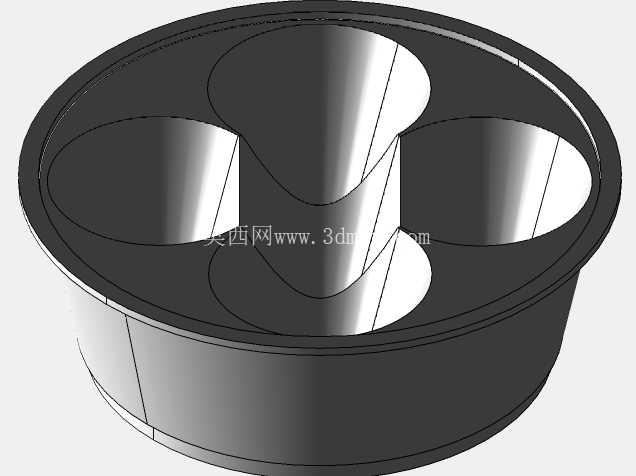

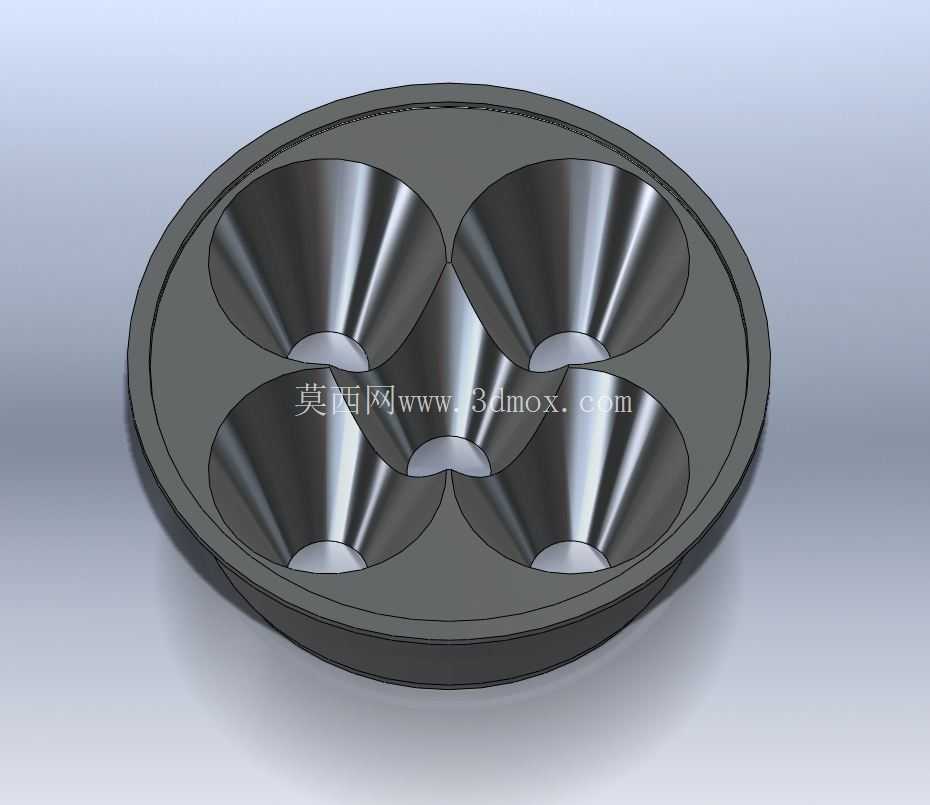

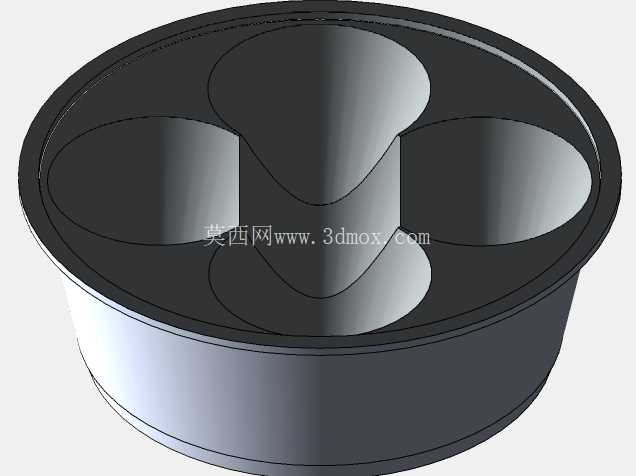

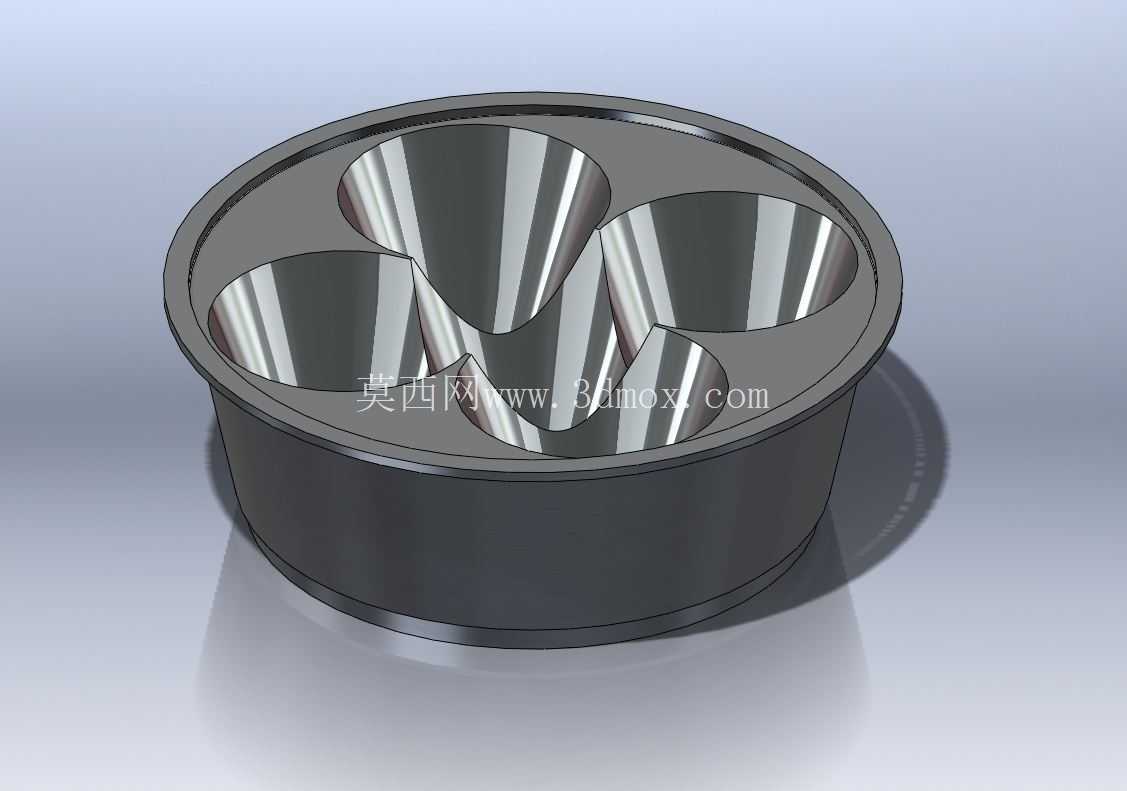

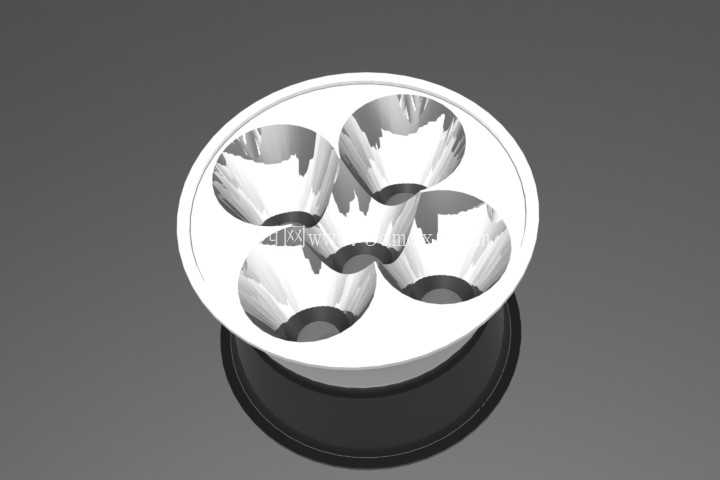

　　这款五杯一体式LED反射器，主要适配大功率强光手电、便携探照灯、小型工业聚光照明设备的光学模组配套需求，在户外作业照明、夜间搜救、设备检修照明、强光战术装备等场景中，承担着将LED光源发出的发散光线进行定向收拢、调控出光角度的核心作用，直接决定了照明设备的中心照度、照射距离与光斑均匀度。从结构设计逻辑来看，整体采用圆形一体化基座设计，五个独立反光曲面在基座内部呈中心对称排布，每个反光曲面的轮廓都经过光学曲率匹配，对应单颗CREE XRE系列大功率LED灯珠的安装位置，能够精准匹配灯珠的发光角度，将灯珠侧向发出的杂散光通过曲面反射收拢到主出光方向，减少光线在灯腔内部的漫反射损耗，相比单杯结构的同尺寸反射器，能够在相同功耗下提升30%以上的中心光强，同时兼顾一定范围的泛光覆盖，避免聚光手电常见的中心亮斑过强、周边视野完全黑暗的使用痛点。

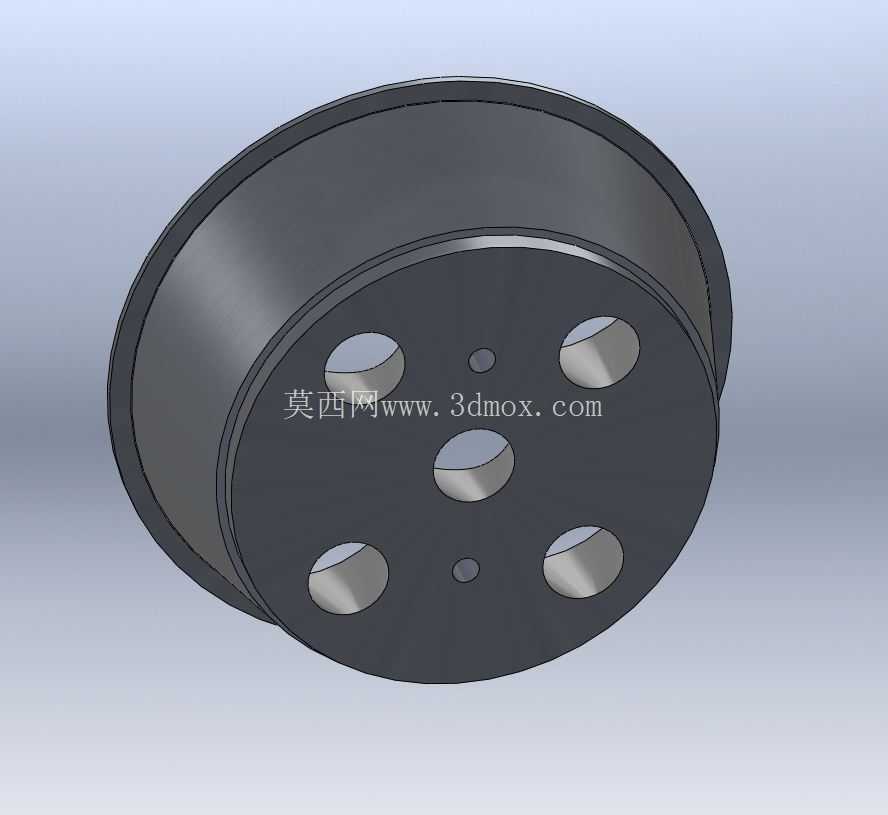

　　在安装边界设计上，反射器整体采用圆柱外形，外径适配常规53mm直径的手电灯头内腔，基座底部预留的铜基安装位厚度为37mm，能够直接匹配市面上通用的5灯珠LED铜基板安装尺寸，不需要额外加工转接结构，安装时只需要将反射器基座对准灯头壳体的定位台阶放置，五个反光杯的中心位置会自动对准下方对应的灯珠中心，大幅降低组装时的对位调试难度，也能避免因安装偏移导致的光斑偏斜、出光效率下降问题。

　　反射器的曲面部分采用高反光率的成型结构，设计时充分考虑了铸造脱模的工艺可行性，所有曲面的拔模斜度控制在合理区间，没有出现倒扣、锐角等不利于成型的结构，基座外壁设计有0.1mm的装配公差带，能够和灯头内壁形成过渡配合，既不会因为间隙过大出现反射器晃动移位，也不会因为过盈量过大导致组装困难。每个独立反光杯的曲面过渡都做了顺滑处理，没有折线、凹凸等结构缺陷，能够保证反射后的光线形成均匀的圆形光斑，边缘过渡自然，不会出现明显的黄圈、暗斑等光学瑕疵。

　　在实际使用场景中，这种多杯一体的反射器相比独立安装的单个反光杯，结构稳定性更强，在户外使用遇到磕碰、跌落时，不会出现单个反光杯移位导致的光轴偏移问题，一体化的基座也能更好地适配灯头内部的散热结构，将LED灯珠工作时产生的部分热量通过基座传导到灯头外壳，提升长时间高功率工作下的照明稳定性。设计过程中还充分考虑了不同使用场景的出光需求，五个反光杯的曲率经过反复调校，中心区域的三个反光杯采用稍大的聚光角度，负责远距离照射的核心光强输出，边缘两个反光杯采用稍宽的反射角度，负责近距离的泛光补光，让使用者在照射远距离目标时，也能清晰看到脚下周边的环境，提升夜间行进、作业的安全性。反射器的基座边缘设计有一圈限位凸台，组装时凸台会卡在灯头的压圈位置，固定后不会出现轴向窜动，即使在强震动的使用环境下，比如车载照明、装备携行时的颠簸，也能保持反射器的位置稳定，保证光轴始终处于灯头中心位置。
