翻盖式产品包装楔形收纳框结构设计

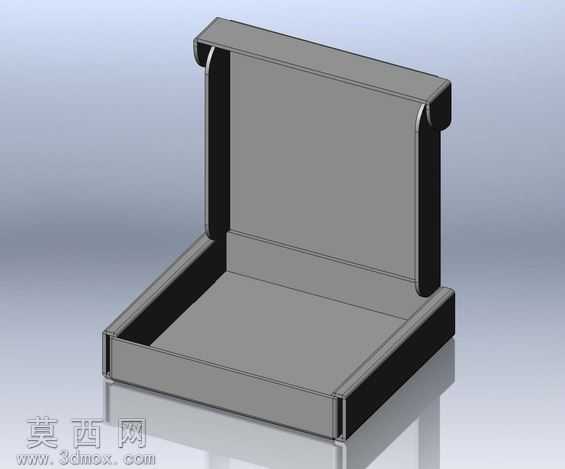

本作品为面向量产产品配套设计的翻盖式楔形包装框，整体采用三维参数化建模方式完成全结构设计，建模过程中优先保障结构的工艺可行性与装配合理性，针对包装类部件的使用场景做了专项结构优化。从整体造型来看，该包装框采用上下翻盖一体式铰接结构，底座为规整的楔形内凹容纳腔体，腔体边缘做了均匀的壁厚加强设计，可在承托内置产品时提供足够的结构支撑，避免运输过程中受外力挤压出现形变；上盖部分与底座通过侧边的一体化铰接结构实现翻转连接，铰接位置做了圆角过渡处理，既可以减少开合过程中的应力集中问题，也能提升反复开合的结构耐用性，避免长期使用出现铰接位断裂的问题。材质设定上，该包装框适配常规注塑成型工艺，建模时统一设置了均匀的壳体壁厚，所有棱边位置均做了不同半径的圆角处理，既可以消除注塑过程中的应力集中缺陷，也能避免尖锐边角划伤使用者或刮蹭内置产品表面；框体内腔的尺寸完全匹配对应量产产品的外形轮廓，可实现产品的嵌入式固定，减少运输过程中的产品晃动，降低产品磕碰损坏的概率。渲染阶段采用哑光硬质工程塑料材质，还原了常规包装塑件的真实质感，通过光影调整清晰呈现了框体的内外结构细节、铰接位置的配合间隙以及腔体的容纳空间，直观展示了包装框开合状态下的结构形态。设计过程中充分考虑了量产的加工便利性，整体结构无复杂倒扣特征，无需特殊抽芯结构即可完成注塑生产，可有效降低模具开发成本与单件生产的成本，同时规整的外形也便于多个包装框的堆叠存储与运输，适配产品从生产完成到终端交付全流程的包装防护需求。
