家用清洁设备用吸尘驱动电机结构设计

　　在民用清洁设备的结构设计体系里，吸尘类产品的动力核心部件直接决定整机的负压生成能力、运行稳定性与整机装配适配性，本次完成结构建模的这款电机，是针对卧式、手持杆式两类主流家用吸尘器开发的专用驱动部件，区别于通用工业电机的设计逻辑，这款电机从初始设计阶段就围绕吸尘工况的特殊需求做了针对性的结构优化。从实际应用场景来看，这类电机需要适配家庭环境下的连续间歇运行工况，既要在尘桶、过滤组件存在风阻的前提下维持稳定的负压输出，也要匹配整机紧凑的内部安装空间，同时还要兼顾运行时的动平衡表现，避免整机出现过度振动影响使用体验。

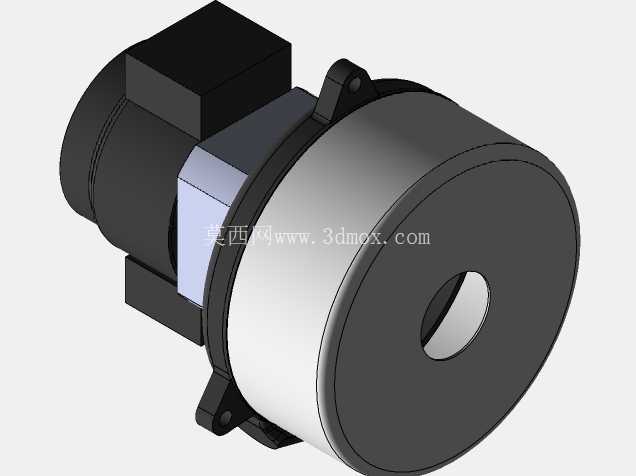

　　从功能特性层面拆解，这款电机采用同轴集成式结构设计，将驱动定子、转子组件与风轮安装位做了同轴度精度管控，动力输出端直接对接离心风轮，省去了额外的传动连接结构，既减少了传动环节的动力损耗，也压缩了轴向整体尺寸，能够适配吸尘器内部狭窄的安装腔体。外壳部分采用分段式结构设计，主体风筒段为薄壁圆柱结构，表面做了均匀的壁厚处理，既保证结构强度满足高速旋转下的防护需求，也能控制部件自重，降低整机的手持负重；侧置的接线与控制模块安装位采用方形凸台结构，与主风筒做了一体化的连接加强，避免装配后出现连接位断裂的问题。

　　安装固定结构上，在风筒靠近动力端的位置设计了三个带安装孔的凸耳结构，凸耳的安装孔位做了同轴度公差管控，安装面与电机主轴线的垂直度做了专门的约束，能够保证电机装配到整机支架后，风轮与风罩的间隙均匀，不会出现运行擦碰的问题。设计思路上，首先围绕吸尘工况的风路走向做了结构适配，电机的进风端直接对接风轮的出风侧，风筒内壁做了顺滑的过渡曲面，减少风路经过电机时的紊流损耗，同时兼顾电机自身的散热需求，流经电机内部的气流可以直接带走定子、转子工作产生的热量，不需要额外设计独立的散热风道，进一步压缩了整机的结构空间。

　　安装边界方面，这款电机的主体圆柱外径控制在120mm区间内，轴向总长度不含输出轴凸台为105mm，侧置的接线模块凸台突出主圆柱面的高度为38mm，三个安装凸耳的安装孔中心距主轴线的距离为68mm，安装孔直径适配M4规格的固定螺丝，装配时不需要额外做结构转接，可以直接固定在吸尘器主机的内部安装支架上。从结构细节来看，电机的两端端盖采用止口定位结构，止口的配合公差选在过渡配合区间，既保证装配后的同轴度，也方便后期维护时的拆装操作；出线位置设计在侧置凸台的端面，做了防拉脱的结构限位，避免使用过程中线缆拉扯导致内部接线松脱。针对高速运行的动平衡需求，转子组件的建模过程中就预留了动平衡去重的结构位置，在转子的端环位置设计了均匀分布的去重槽，不需要额外添加平衡块就能完成动平衡校正，进一步压缩了轴向尺寸。在实际选型适配时，这类电机可以直接替换同安装尺寸的同类吸尘电机，不需要修改主机的安装支架与风路结构，能够缩短清洁设备厂商的产品开发周期，结构建模过程中对所有配合面的公差、安装位的尺寸约束都做了明确的定义，能够直接对接后续的结构评审、开模验证环节，避免后续生产环节出现尺寸不匹配的问题。
